PCE-191 CB – Cable Detector 220–240 VAC | Minimalkan Risiko Salah Bor & Salah Putus Sirkuit

Di proyek instalasi dan perawatan listrik bangunan, masalah yang paling sering bikin pekerjaan melambat bukan selalu “komponennya rusak”, tetapi ketidakpastian jalur kabel dan sirkuit. Di gedung lama, jalur kabel sering sudah beberapa kali diubah; gambar as-built tidak selalu update; panel listrik sudah diberi label, tetapi labelnya kadang tidak sesuai dengan kondisi lapangan. Akibatnya sederhana: teknisi menebak. Dan di pekerjaan listrik, “menebak” itu mahal.

Risiko kalau ketidakpastian jalur kabel dibiarkan bisa merembet dari yang terlihat kecil sampai yang kritis: salah mematikan MCB/fuse (downtime area yang seharusnya tetap hidup), salah potong jalur (terjadi trip berulang), sampai pekerjaan renovasi seperti pengeboran yang tanpa sengaja mengenai kabel tersembunyi—berujung kerusakan instalasi, potensi sengatan listrik, dan temuan tidak sesuai saat inspeksi keselamatan. Karena itu, kebutuhan alat bantu pelacakan kabel dan identifikasi sirkuit menjadi semakin relevan, terutama untuk pekerjaan commissioning, retrofitting, preventive maintenance, serta pekerjaan renovasi yang menuntut minim pembongkaran.

Deskripsi Singkat PCE-191 CB

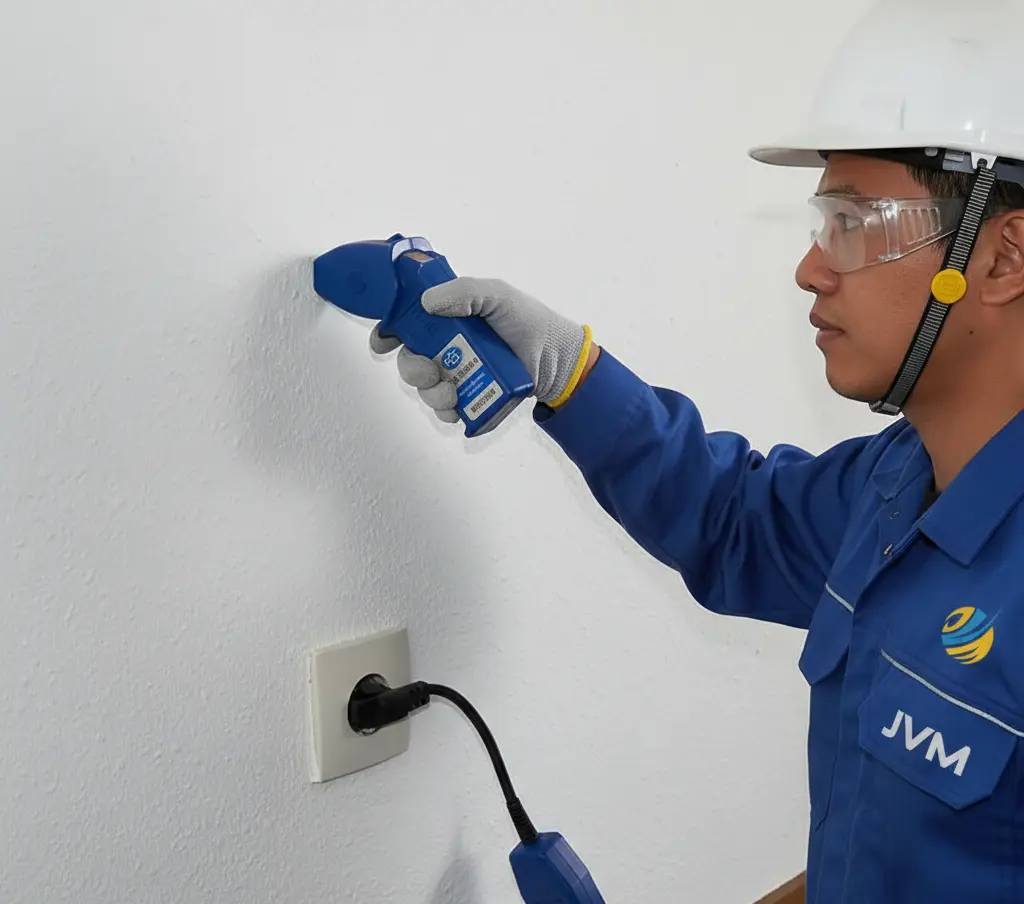

PCE-191 CB adalah cable detector / wire tracer genggam yang dirancang untuk membantu menemukan kabel dan jalur listrik yang tersembunyi di balik dinding atau material penutup, sekaligus memudahkan identifikasi sirkuit dari outlet menuju breaker/fuse di panel. Perangkat ini bekerja sebagai satu set transmitter (pemancar sinyal) dan receiver (penerima), dengan indikator bunyi (acoustic alarm) dan LED untuk membantu teknisi menemukan jalur/sirkuit yang dicari.

Dalam praktik lapangan, PCE-191 CB sering dipakai untuk dua kebutuhan yang paling menyita waktu: (1) mencari breaker/fuse yang benar untuk mematikan sirkuit tertentu tanpa trial-and-error, dan (2) memastikan outlet tertentu benar terhubung ke sirkuit/saklar yang dimaksud sebelum pekerjaan dilakukan. Alat ini juga ditujukan untuk kondisi instalasi hidup—misalnya ketika tidak ideal membuka banyak titik atau melepas fuse—dengan pendekatan pelacakan yang lebih terarah.

Fungsi & Kegunaan Produk

Berikut fungsi yang paling relevan untuk pekerjaan instalasi dan maintenance. Catatan penting: beberapa poin di bawah umum dibutuhkan pada cable detector, namun kemampuan yang paling kuat dan jelas pada PCE-191 CB (berdasarkan dokumen unit test dan prosedur penggunaan) adalah identifikasi sirkuit outlet–panel serta pelacakan breaker/fuse dengan transmitter–receiver.

1) Deteksi kabel listrik tersembunyi di dinding/lantai

Pada pekerjaan renovasi dan retrofitting, tujuan utamanya adalah mengurangi aktivitas “coba-coba” sebelum mengebor atau memotong. PCE-191 CB ditujukan untuk membantu melacak keberadaan jalur kabel yang tidak terlihat, terutama ketika jalur tersebut terhubung ke titik listrik (misalnya outlet) sehingga dapat diberi sinyal lewat transmitter.

Praktik yang umum:

• Gunakan transmitter pada outlet yang diduga berada di sirkuit target.

• Gunakan receiver untuk mengikuti respons bunyi/LED di area terkait dan saat memindai area panel.

2) Identifikasi jalur kabel aktif vs non-aktif

Dalam konteks PCE-191 CB, “aktif vs non-aktif” paling praktis dibaca sebagai: apakah outlet/sirkuit tersebut benar sedang bertegangan/terhubung sehingga transmitter bisa bekerja dan receiver memberikan respons. Pada unit test, transmitter dipasang ke outlet, lampu indikator transmitter menyala, lalu receiver akan berbunyi dan LED berkedip saat didekatkan.

Untuk verifikasi “sirkuit sudah benar dimatikan”, prosedur mencari breaker/fuse menekankan pengecekan indikator pada transmitter: setelah breaker/fuse yang tepat dimatikan, receiver berhenti berbunyi dan indikator pada transmitter dapat dikonfirmasi.

3) Pelacakan pipa logam atau conduit

Di banyak bangunan, conduit logam atau jalur metal bisa menjadi petunjuk rute kabel, tetapi hasil di lapangan sangat tergantung bagaimana instalasinya (bonding/grounding, kontinuitas, serta apakah jalur tersebut “ikut terbaca” oleh sinyal yang disuntikkan). Karena itu, pendekatan yang lebih aman adalah menjadikan PCE-191 CB sebagai alat bantu indikasi jalur sirkuit listrik, sementara pelacakan conduit/pipa diperlakukan sebagai temuan lapangan yang perlu dikonfirmasi dengan metode inspeksi lain.

4) Penentuan posisi sebelum pengeboran, pemotongan, renovasi

Gunanya bukan sekadar “menemukan kabel”, melainkan membuat keputusan kerja lebih aman:

• Menentukan zona aman pengeboran (safe drilling zone) di area dinding/partisi.

• Mengurangi risiko memutus sirkuit saat pemotongan pada material interior.

• Mempercepat persiapan renovasi ketika dokumen as-built tidak memadai.

5) Troubleshooting jalur kabel

Salah satu sumber downtime di facility adalah keluhan “outlet mati” atau “saklar tidak sesuai”. PCE-191 CB membantu mempersempit kemungkinan:

• Outlet mana yang benar terhubung ke saklar dinding tertentu.

• Breaker/fuse mana yang benar mengendalikan satu outlet/sirkuit.

Manual menyediakan langkah khusus untuk mengecek outlet yang dikendalikan oleh wall switch: matikan saklar, pasang transmitter, lakukan unit test, dan lihat apakah receiver masih berbunyi atau tidak.

Pemisahan mode kerja (penting untuk penggunaan seri PCE)

Agar operasionalnya rapi, mode kerja PCE-191 CB bisa dipahami sebagai berikut (berbasis cara pakai di manual dan set transmitter–receiver):

1. Mode active signal tracing (transmitter + receiver)

• Transmitter dipasang ke outlet/sirkuit target (lampu transmitter menyala).

• Receiver dinyalakan hingga terdengar klik (sensitivitas maksimum) lalu disesuaikan dengan roda sensitivitas saat pemindaian panel.

2. Mode circuit breaker/fuse identification (panel scanning)

• Receiver diposisikan pada sudut yang tepat dan ditempelkan pada breaker/fuse.

• Sensitivitas diturunkan perlahan sampai tersisa satu breaker/fuse yang memicu bunyi.

3. Mode outlet-to-switch verification (uji outlet dikendalikan saklar)

• Saklar dimatikan, transmitter dipasang ke outlet, unit test diulang, lalu respons receiver diamati.

Catatan lapangan: manual juga mengingatkan bahwa breaker/fuse yang bersebelahan bisa ikut memicu bunyi karena rute kabel berdekatan—ini wajar di panel padat, dan harus diantisipasi dengan pengaturan sensitivitas.

Bidang / Industri Pengguna

• Electrical Installation & Maintenance

• MEP Engineering & Construction

• Building Renovation & Retrofitting

• Facility Maintenance & Preventive Maintenance

• Construction Quality Control

• Property Technical Due Diligence

• Safety Inspection & Compliance

• Industrial Maintenance & Utilities

• Infrastructure Maintenance

Keunggulan / Highlights

• Deteksi dan pelacakan yang membantu teknisi bekerja tanpa harus membuka dinding atau membongkar area secara berlebihan, terutama pada tahap awal identifikasi sirkuit.

• Membantu mengidentifikasi sirkuit yang tepat tanpa proses trial-and-error yang panjang di panel, melalui pemindaian breaker/fuse dan pengaturan sensitivitas.

• Mendukung keselamatan kerja: pekerjaan pemutusan sirkuit menjadi lebih terarah, lalu verifikasi dapat dilakukan lewat indikator transmitter dan perubahan respons receiver.

• Meminimalkan risiko salah bor atau salah potong pada pekerjaan renovasi, terutama di bangunan lama yang minim dokumen jalur kabel.

• Praktis untuk gedung lama: unit terdiri dari transmitter (pakai listrik dari outlet) dan receiver (baterai 9 V), sehingga mudah dibawa dan digunakan oleh tim lapangan.

Perbandingan / Posisi Produk

Di lapangan, PCE-191 CB biasanya “mengisi celah” antara cara manual (tebak pengalaman) dan metode destruktif (membuka dinding). Berikut posisi kategorinya:

Spesifikasi Teknis

Spesifikasi berikut diringkas dari dokumen produk dan manual.

Tata Cara Pemakaian

Berikut versi ringkas yang mengikuti alur penggunaan di lapangan (5–7 langkah):

1. Persiapan alat

• Pastikan receiver memiliki baterai 9 V terpasang dengan benar.

• Periksa baterai receiver sebelum pengujian agar hasil tidak menipu.

2. Unit test cepat (sebelum masuk panel)

• Colok transmitter ke outlet yang akan diuji; lampu transmitter harus menyala.

• Nyalakan receiver sampai terdengar klik dan LED terlihat (sensitivitas maksimum).

• Dekatkan receiver ke transmitter; jika outlet bertegangan dan sistem bekerja, receiver akan berbunyi dan LED berkedip.

3. Pencarian breaker/fuse yang benar di panel

• Tempelkan receiver pada sudut yang tepat langsung di breaker/fuse.

• Geser perlahan naik-turun pada baris breaker/fuse sambil menurunkan sensitivitas melalui roda sampai tersisa satu breaker/fuse yang memicu bunyi.

4. Verifikasi pemutusan sirkuit

• Setelah breaker/fuse yang benar dimatikan, receiver berhenti berbunyi.

• Konfirmasi pada transmitter (indikator di outlet) untuk memastikan sirkuit yang tepat sudah off.

5. Uji outlet dikendalikan saklar dinding (bila diperlukan)

• Matikan wall switch, pasang transmitter ke outlet, ulangi unit test, dan amati apakah receiver masih memberi bunyi.

6. Catatan penting saat panel padat

• Ada kondisi breaker/fuse bersebelahan ikut berbunyi karena rute kabel berdekatan; atasi dengan pengaturan sensitivitas dan pemindaian ulang.

7. Setelah pekerjaan selesai (perawatan dasar)

• Hindari air masuk ke casing; bersihkan berkala dengan kain lembap dan deterjen ringan.

• Jika alat tidak dipakai lebih dari 60 hari, lepas baterai dan simpan terpisah.

Cara Kerja / Metode Pengukuran

Walau istilah di lapangan sering disebut “deteksi kabel”, cara kerja PCE-191 CB lebih tepat dipahami sebagai pelacakan sinyal pada sirkuit, lalu ditangkap receiver sebagai indikator bunyi/LED.

Electromagnetic field detection (konteks praktis)

Pada instalasi listrik, arus dan tegangan memunculkan medan elektromagnetik. Banyak alat “cable locator” memanfaatkan efek ini untuk mendeteksi keberadaan jalur. Pada PCE-191 CB, pendekatan yang paling operasional adalah: transmitter memberi sinyal pada sirkuit melalui outlet, lalu receiver menangkap responsnya dan mengubahnya menjadi bunyi/LED. Indikasi keberhasilan terlihat saat receiver didekatkan ke transmitter: receiver berbunyi dan LED berkedip.

Active signal tracing

Ini adalah inti penggunaan set transmitter–receiver:

• Transmitter dipasang ke outlet yang ingin ditelusuri; lampu transmitter menyala sebagai tanda kondisi siap.

• Receiver dipakai untuk memindai area panel (breaker/fuse) dan mencari respons paling kuat/tepat, lalu sensitivitas diturunkan agar pembacaan tidak “melebar” ke breaker sebelah.

Inductive coupling (implikasi lapangan)

Pada panel dan jalur kabel yang rapat, sinyal bisa “terkopel” ke jalur berdekatan sehingga muncul bunyi pada breaker sebelah. Manual secara eksplisit menyebutkan potensi bunyi pada breaker adjacent karena routing kabel. Implikasinya:

• Operator harus mengatur sensitivitas secara bertahap, bukan memindai pada sensitivitas maksimum terus-menerus.

• Posisi dan sudut receiver terhadap breaker/fuse berpengaruh.

Batasan kedalaman & material (cara membaca ekspektasi)

Dokumen yang tersedia menekankan aplikasi pelacakan sirkuit dan pemindaian panel. Untuk pekerjaan “menentukan kedalaman kabel dalam beton tebal” atau “memetakan jalur kabel di slab lantai” biasanya dibutuhkan sistem locator yang memang menyediakan parameter kedalaman dan mode khusus material. Karena itu, cara paling aman memposisikan PCE-191 CB adalah sebagai alat identifikasi sirkuit dan pelacakan jalur yang terhubung ke titik listrik (outlet), lalu hasilnya digunakan untuk keputusan kerja (mematikan sirkuit yang benar, memverifikasi outlet, mengurangi trial-and-error).

Kelengkapan Produk

Berdasarkan bentuk set transmitter–receiver pada dokumen produk dan manual, kelengkapan yang umum dipakai di lapangan:

• Unit transmitter (pemancar)

• Unit receiver (penerima)

• Baterai 9 V untuk receiver (dibutuhkan sesuai spesifikasi)

• Dokumentasi manual/instruction manual

• (Jika tersedia dari pemasok) tas/pelindung biasanya disertakan pada paket penjualan tertentu; pastikan mengonfirmasi scope pengiriman pada kanal pemasok.

Manfaat bagi Pengguna

• Efisiensi kerja: waktu mencari breaker/fuse yang benar berkurang karena proses pemindaian dilakukan terarah dengan transmitter–receiver.

• Peningkatan kualitas pekerjaan: verifikasi sirkuit outlet–panel dan outlet–saklar membantu mengurangi miskomunikasi saat handover dan commissioning.

• Penghematan biaya: mengurangi pembongkaran yang tidak perlu dan mengurangi rework akibat salah memutus sirkuit.

• Pengurangan kesalahan: sensitivitas yang dapat diturunkan membantu mempersempit identifikasi saat panel padat, sehingga hasil lebih konsisten dibanding trial-and-error.

• Keselamatan kerja: pekerjaan pemutusan sirkuit menjadi lebih terkontrol, dengan verifikasi respons receiver dan indikator transmitter.

FAQ

Apakah alat ini bisa mendeteksi kabel aktif?

Bisa membantu pada instalasi yang sedang bertegangan dan terhubung ke titik uji (misalnya outlet). Prosedur unit test menunjukkan transmitter dipasang ke outlet dan receiver merespons dengan bunyi/LED saat kondisi bekerja.

Apakah bisa digunakan pada dinding beton?

Bisa digunakan untuk skenario identifikasi sirkuit (misalnya dari outlet ke panel) selama transmitter dapat dipasang pada titik listrik dan receiver dipakai untuk pemindaian panel. Untuk “pemetaan jalur kabel di dalam beton tebal” hasil sangat bergantung pada kondisi instalasi dan rute kabel; praktik terbaik adalah menjadikannya alat bantu identifikasi sirkuit, bukan alat pengukur kedalaman.

Seberapa dalam kabel bisa terdeteksi?

Dokumen yang tersedia menekankan metode kerja berbasis transmitter–receiver dan pemindaian breaker/fuse, serta aplikasi menemukan kabel tersembunyi secara umum. Jika kebutuhan Anda adalah angka kedalaman spesifik, biasanya diperlukan tipe locator yang memang menyediakan fitur pengukuran kedalaman.

Apakah aman digunakan pada instalasi hidup?

Alat ini dirancang untuk digunakan pada rentang tegangan 220–240 VAC, dengan transmitter menggunakan daya dari outlet dan receiver menggunakan baterai 9 V. Tetap ikuti praktik K3 listrik: gunakan personel kompeten, lakukan pengecekan alat sebelum penggunaan, dan patuhi prosedur keselamatan kerja yang berlaku. Manual menekankan bahwa listrik dapat menyebabkan cedera serius dan alat harus dioperasikan oleh personel terlatih.

Apakah perlu kalibrasi rutin?

Untuk penggunaan harian, yang paling penting adalah pemeriksaan fungsi melalui unit test dan memastikan baterai receiver dalam kondisi baik. Perawatan yang disarankan lebih ke kebersihan, mencegah air masuk casing, dan melepas baterai jika lama tidak digunakan.
