PCE-CLT 20-ICA – Cable Length Tester & Milliohm Meter | Akurasi Tinggi & Efisiensi Stok

Dalam ekosistem manajemen proyek elektrikal dan pemeliharaan fasilitas, ketidakpastian mengenai inventaris kabel sering kali menjadi “biaya hantu” yang menggerogoti profitabilitas. Kontraktor MEP (Mechanical, Electrical, Plumbing) dan manajer gudang logistik kerap menghadapi dilema klasik: tumpukan drum kabel bekas pakai yang tidak diketahui sisa panjangnya. Menghitung manual dengan cara mengulur kabel di lantai gudang bukan hanya memakan waktu dan tenaga kerja yang masif, tetapi juga berisiko merusak fisik kabel, membuat kotor isolator, dan membutuhkan ruang kerja yang luas.

Lebih jauh lagi, risiko operasional muncul ketika estimasi visual meleset. Bayangkan skenario di mana teknisi menarik kabel untuk instalasi vertikal di gedung bertingkat, hanya untuk menemukan bahwa panjang kabel di drum kurang beberapa meter dari kebutuhan. Hal ini memicu downtime, penyambungan kabel yang tidak direncanakan (yang menurunkan kualitas resistansi), atau pembelian darurat dengan harga premium. Di sisi lain, tanpa alat verifikasi kualitas konduktor yang presisi, instalasi rentan terhadap penggunaan kabel dengan resistansi tinggi akibat cacat pabrik atau korosi, yang berujung pada panas berlebih dan bahaya kebakaran di kemudian hari. Industri membutuhkan solusi yang dapat menjawab teka-teki panjang dan kualitas kabel tanpa perlu merusak segel gulungan.

Deskripsi Singkat PCE-CLT 20-ICA

PCE-CLT 20-ICA hadir sebagai jawaban teknis untuk tantangan manajemen kabel tersebut. Instrumen ini bukan sekadar alat ukur panjang biasa, melainkan sebuah Cable Length Tester dan Milliohm Meter portabel yang memanfaatkan prinsip resistansi presisi tinggi untuk mengkalkulasi panjang kabel. Dilengkapi dengan Sertifikat Kalibrasi ISO, alat ini memberikan validitas data yang dapat dipertanggungjawabkan untuk keperluan audit inventaris, laporan QC (Quality Control), dan serah terima proyek.

Perangkat ini dirancang untuk mengukur panjang kabel yang sudah terpasang (dengan kedua ujung terbuka) maupun kabel yang masih tertata rapi dalam gulungan (drum/spool). Dengan kemampuan menangani berbagai material seperti tembaga dan aluminium, serta fitur User Mode untuk jenis kabel spesifik, PCE-CLT 20 menjadi standar baru dalam efisiensi logistik elektrikal.

Keunggulan utamanya terletak pada penggunaan metode pengukuran 4-kabel (Kelvin), yang memungkinkan alat mengabaikan resistansi dari kabel probe alat itu sendiri, sehingga hasil ukur murni berasal dari konduktor yang diuji. Ini menjadikan PCE-CLT 20 sangat andal untuk mendeteksi anomali resistansi kecil sekalipun, yang sering kali menjadi indikator awal adanya gangguan atau kualitas material yang buruk.

Fungsi & Kegunaan Produk

Meskipun dalam beberapa literatur disebut sebagai alat ukur panjang, PCE-CLT 20 memiliki spektrum kegunaan yang lebih luas sebagai alat diagnostik kabel pasif.

• Manajemen Stok & Inventaris Kabel

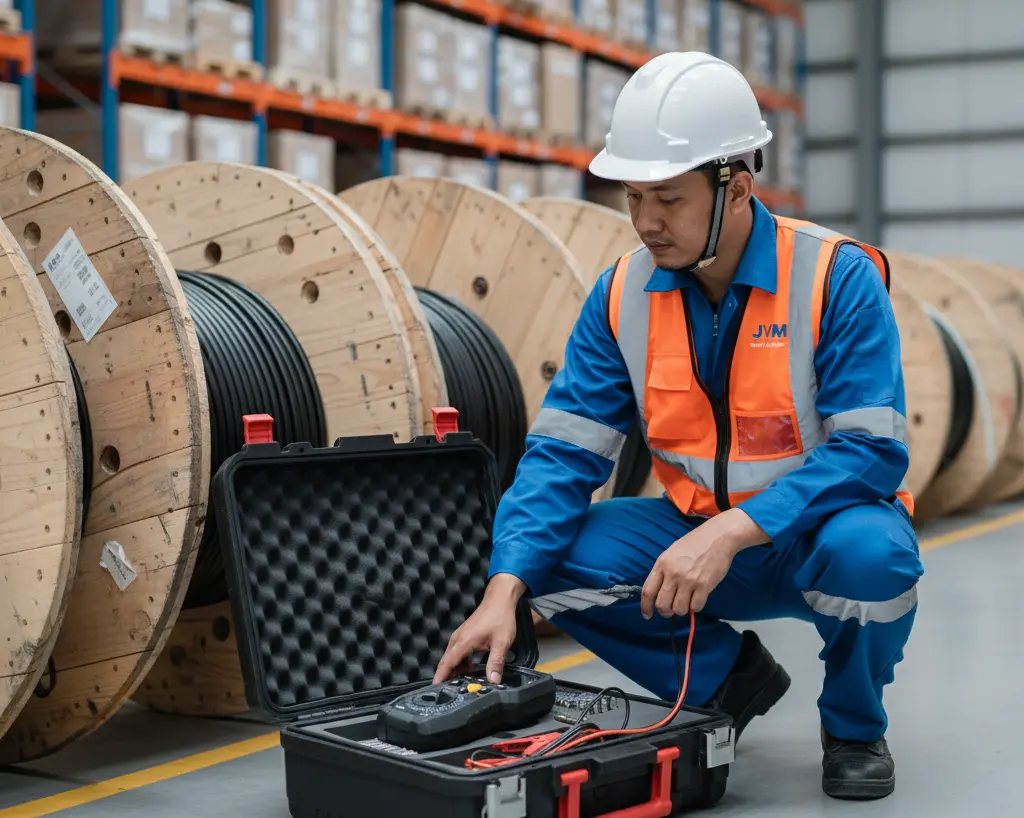

Fungsi primer alat ini adalah menghitung sisa kabel pada drum tanpa membuka gulungan. Gudang logistik dapat melakukan stock opname dalam hitungan detik per drum, menggantikan metode penimbangan yang sering bias oleh berat drum kayu atau metode meteran jalan yang lambat.

• Verifikasi Kesesuaian Panjang (QC Penerimaan)

Saat menerima kiriman kabel dari supplier, kontraktor dapat langsung memverifikasi apakah panjang yang dikirim sesuai dengan purchase order. Ini mencegah sengketa bisnis akibat pengiriman yang kurang volume (short-shipment).

• Deteksi Putus Kabel (Fault Location)

Sebagai “Cable Fault Meter” dalam konteks resistif, alat ini membantu teknisi menemukan jarak ke titik putus (open circuit). Jika sebuah kabel 100 meter putus di tengah, alat akan membaca panjang kabel hanya sampai titik putus tersebut (misalnya terbaca 45 meter), sehingga teknisi tahu di mana harus memotong atau mencari kerusakan.

• Pengukuran Resistansi Rendah (Milliohm Meter)

Dalam mode resistansi, alat ini berfungsi memeriksa kualitas sambungan, busbar, atau integritas konduktor. Nilai resistansi yang abnormal tinggi pada panjang kabel yang standar menunjukkan adanya korosi, diameter yang tidak sesuai spesifikasi (banci), atau material campuran yang buruk.

Mode Kerja Spesifik:

• Mode Panjang (Length Mode): Mengonversi resistansi menjadi satuan panjang (meter/kaki) berdasarkan jenis material.

• Mode Resistansi (Resistance Mode): Menampilkan nilai murni Ohm/Milliohm untuk analisis teknis mendalam.

• Mode User (Custom Calibration): Memungkinkan pengguna menyimpan karakteristik kabel khusus (non-standar) ke dalam memori alat untuk pengukuran berulang.

Bidang / Industri Pengguna

Alat ini adalah aset vital bagi profesional di berbagai sektor infrastruktur dan industri:

• Electrical Installation & Maintenance (Verifikasi jalur sebelum terminasi)

• MEP Engineering & Construction (Manajemen material proyek gedung)

• Building Renovation & Retrofitting (Audit kabel lama yang akan digunakan kembali)

• Facility Maintenance & Preventive Maintenance (Pengecekan stok spare part kabel)

• Construction Quality Control (Inspeksi kedatangan material)

• Property Technical Due Diligence (Audit aset gedung)

• Industrial Maintenance & Utilities (Pabrik kabel dan distribusi daya)

• Infrastructure Maintenance (Jaringan kabel telekomunikasi dan data)

Keunggulan / Highlights

PCE-CLT 20 menonjol karena pendekatan teknisnya yang fokus pada akurasi dan non-destruksi:

• Pengukuran Tanpa Merusak (Non-Destructive Testing)

Tidak perlu membuka segel plastik drum atau mengulur kabel di tanah yang kotor. Kabel tetap dalam kondisi “Factory New” setelah diukur, menjaga nilai jual dan kebersihan instalasi.

• Metode Kelvin untuk Presisi Tinggi

Masalah utama ohmmeter biasa adalah resistansi kabel probenya sendiri ikut terhitung. PCE-CLT 20 menggunakan sepasang penjepit Kelvin yang memisahkan jalur arus dan jalur tegangan. Hasilnya, pengukuran resistansi di bawah 1 Ohm tetap akurat dan stabil, meminimalkan risiko kesalahan hitung pada kabel berdiameter besar.

• Kompensasi Suhu Otomatis

Logam memuai dan resistansinya berubah seiring suhu. Alat ini memiliki sensor suhu internal yang secara otomatis menyesuaikan perhitungan panjang. Ini krusial bagi teknisi yang bekerja di lingkungan gudang panas atau basement dingin, memastikan data tetap valid di berbagai kondisi lingkungan.

• Identifikasi Kabel Aktif/Putus

Meskipun bukan scanner dinding, kemampuan alat ini menunjuk panjang “0” atau panjang parsial memberikan kepastian instan apakah sebuah gulungan kabel memiliki kontinuitas yang baik atau putus di tengah, mempercepat persiapan kerja sebelum kabel ditarik ke jalur sulit.

Perbandingan / Posisi Produk

Bagaimana posisi PCE-CLT 20 dibandingkan metode tradisional?

Dibandingkan TDR yang grafiknya sulit dibaca oleh teknisi awam, PCE-CLT 20 memberikan angka pasti yang langsung bisa dipahami. Dibandingkan timbangan, alat ini tidak tertipu oleh berat drum kayu yang basah atau variasi ketebalan kulit kabel.

Spesifikasi Teknis

Data teknis berikut mengacu pada standar operasional PCE-CLT 20:

Tata Cara Pemakaian

Untuk hasil yang presisi dan menghindari kesalahan pembacaan, ikuti langkah praktis berikut:

1. Persiapan Alat: Pasang baterai 9V dan hubungkan set kabel Kelvin (Merah & Hitam) ke terminal input alat.

2. Kalibrasi Nol (Zeroing): Penting! Jepitkan klip merah dan hitam satu sama lain (pastikan kontak logam bertemu). Tekan tombol kalibrasi sampai layar menunjukkan nol. Ini menghilangkan resistansi internal alat.

3. Seleksi Material: Pilih mode ‘Cu’ (Tembaga) atau ‘Al’ (Aluminium). Sesuaikan ukuran penampang kabel (mm² atau AWG) melalui tombol selektor.

4. Persiapan Sampel: Kupas ujung kabel yang akan diukur pada kedua sisinya. Pastikan konduktor bersih dari oksida atau cat.

5. Proses Pengukuran: Jepitkan satu klip ke ujung awal kabel dan klip lainnya ke ujung akhir kabel. Pastikan jepitan menggigit pada logam konduktor, bukan isolatornya.

6. Pembacaan: Layar akan menampilkan total panjang kabel. Gunakan fitur ‘HOLD’ jika posisi sulit dilihat.

7. Penyimpanan Data: Jika menggunakan kabel jenis khusus, lakukan prosedur ‘User Mode’ dengan sampel kabel 1 meter untuk menyimpan rujukan resistansi ke memori.

Cara Kerja / Metode Pengukuran

PCE-CLT 20 bekerja menggunakan prinsip fisika dasar namun canggih dalam implementasinya:

• Electromagnetic & Resistive Principle

Setiap penghantar listrik memiliki nilai resistansi spesifik per meternya, tergantung pada jenis material (resistivitas) dan luas penampang. Alat ini mengalirkan arus listrik konstan (DC) yang sangat stabil melalui kabel, kemudian mengukur jatuh tegangan (voltage drop) yang terjadi.

• Teknik Kelvin (4-Wire)

Alat ini membedakan dirinya dari multimeter biasa dengan memisahkan sirkuit arus dan sirkuit pengukuran tegangan pada jepit buayanya. Hal ini memastikan bahwa panjang kabel test lead (kabel alat itu sendiri) tidak dianggap sebagai bagian dari kabel yang diukur. Teknik ini wajib digunakan untuk pengukuran di bawah 1 Ohm untuk mendapatkan akurasi yang bisa dipercaya.

Kelengkapan Produk

Paket penjualan PCE-CLT 20-ICA sudah dirancang siap pakai (Ready-to-Test):

• Unit Utama PCE-CLT 20 Cable Length Tester

• 2 x Kabel Tes dengan Kelvin Clips (Merah & Hitam – Heavy Duty)

• 2 x Ujung Probe (Test Probes)

• 2 x Jepit Buaya (Alligator Clips)

• 1 x Baterai 9V

• 1 x Tas Penyimpan (Carrying Case) untuk perlindungan lapangan

• Manual Penggunaan (User Manual)

• Sertifikat Kalibrasi ISO (Dokumen vital untuk kepatuhan audit)

Manfaat bagi Pengguna

Implementasi alat ini memberikan ROI (Return on Investment) yang cepat melalui:

• Efisiensi Kerja: Mengubah tugas inventaris 2 jam menjadi 5 menit.

• Peningkatan Kualitas: Mencegah penggunaan kabel cacat (resistansi tinggi) pada instalasi kritis.

• Penghematan Biaya: Menghilangkan kerugian akibat pembelian kabel berlebih atau sengketa jumlah barang dengan supplier.

• Pengurangan Kesalahan: Menghapus faktor human error dalam perhitungan manual dan estimasi visual.

FAQ

• Apakah alat ini bisa digunakan pada instalasi hidup (bertegangan)?

Tidak. PCE-CLT 20 hanya boleh digunakan pada kabel yang sudah dimatikan (de-energized). Tegangan luar akan merusak sirkuit internal alat dan membahayakan pengguna.

• Apakah bisa mendeteksi lokasi kabel putus di dalam dinding beton?

Alat ini dapat memberi tahu jarak ke titik putus (misalnya 15 meter dari ujung), namun tidak bisa “melihat” tembus dinding seperti wall scanner. Anda perlu mengetahui rute kabel untuk memanfaatkan data jarak tersebut.

• Seberapa akurat alat ini untuk kabel yang sangat pendek?

Akurasi terbaik dicapai pada kabel dengan panjang minimal 5 meter atau yang memiliki resistansi total minimal 5 mΩ. Semakin panjang kabel, semakin akurat rasio pengukurannya.

• Apakah alat ini bisa untuk kabel serabut dan kabel tunggal?

Bisa, asalkan luas penampang totalnya diketahui dan dikonfigurasi dengan benar di menu alat.

• Apakah perlu kalibrasi rutin?

Ya, karena alat ini disertai sertifikat ISO, kalibrasi ulang tahunan disarankan untuk menjaga validitas sertifikat, terutama jika digunakan untuk keperluan audit kualitas.
