PCE-CSM 10 – Colorimeter 8°/d Aperture 8 mm | Kontrol Warna Presisi Industri

Dalam industri plastik dan polimer, konsistensi warna bukan sekadar aspek estetika. Warna yang melenceng dari standar dapat berdampak pada penolakan produk oleh pelanggan, klaim kualitas, hingga gangguan reputasi merek. Pada proses injection molding, extrusion, maupun compounding, sedikit variasi pada rasio masterbatch, suhu barrel, atau waktu tinggal material dapat memicu pergeseran warna yang sulit dideteksi dengan mata.

Masalahnya, inspeksi visual sangat bergantung pada pencahayaan dan persepsi individu. Dua operator bisa menilai warna yang sama secara berbeda, terutama pada warna-warna netral atau shade tipis. Jika deviasi warna tidak terkontrol sejak awal produksi, risiko scrap, rework, dan ketidaksesuaian spesifikasi warna terhadap standar pelanggan akan meningkat. Di sinilah kebutuhan akan alat ukur warna yang objektif, repeatable, dan sesuai standar internasional menjadi krusial.

Colorimeter PCE-CSM 10 hadir sebagai solusi pengendalian warna yang terukur dan konsisten untuk kebutuhan quality control di industri plastik dan polimer.

Deskripsi Singkat PCE-CSM 10

PCE-CSM 10 adalah colorimeter dengan sistem iluminasi/observasi 8°/d (diffused illumination, 8-degree viewing angle) yang dirancang untuk pengukuran warna secara presisi dalam kontrol kualitas. Alat ini menggunakan integrating sphere berdiameter 58 mm, aperture pengukuran 8 mm, serta sensor silicon photodiode array untuk membaca reflektansi spektral pada rentang 400–700 nm.

Instrumen ini mendukung berbagai color space seperti CIE LAB, XYZ, Yxy, LCh, CIE LUV, hingga HunterLAB dan berbagai indeks perbedaan warna (ΔE) termasuk CIE1976, CIE94, CMC, hingga CIE2000. Dengan layar sentuh TFT 3,5 inci dan penyimpanan hingga 1.000 standar serta 15.000 sampel, PCE-CSM 10 mendukung proses dokumentasi dan pelacakan warna secara sistematis.

Bagi profesional plastik dan polimer, alat ini membantu memastikan warna produk akhir sesuai dengan master standard, baik pada tahap trial, produksi massal, maupun inspeksi akhir.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur nilai warna dalam berbagai color space (CIE LAB, XYZ, Yxy, LCh, LUV, HunterLAB).

• Menghitung perbedaan warna (ΔE) antara standar dan sampel.

• Menampilkan kurva reflektansi spektral 400–700 nm dengan interval 10 nm.

• Menentukan PASS/FAIL berdasarkan batas toleransi ΔE yang ditetapkan.

Kegunaan Spesifik di Industri Plastik & Polimer

1. Kontrol Warna Masterbatch
   Memastikan konsentrasi pigmen dalam compound sesuai standar sebelum diproses lebih lanjut.

2. Verifikasi Warna Produk Injection / Extrusion
   Mengukur deviasi warna pada produk jadi seperti housing plastik, tutup botol, panel otomotif, atau film plastik.

3. Audit Kesesuaian Warna Supplier
   Membandingkan sampel material dari vendor terhadap color standard internal perusahaan.

4. Analisis Metamerisme
   Menguji perubahan persepsi warna di bawah berbagai iluminan (D65, D50, A, F-series, dll.).

Skenario Penggunaan

Sebelum Produksi:

• Input atau ukur standar warna referensi.

• Lakukan kalibrasi putih dan hitam.

• Tentukan toleransi ΔE sesuai spesifikasi pelanggan.

Saat Produksi:

• Ukur sampel berkala dari line.

• Bandingkan dengan standar.

• Evaluasi PASS/FAIL secara langsung di layar.

Setelah Produksi:

• Simpan data untuk dokumentasi audit.

• Transfer data ke PC melalui USB/RS-232.

Mode Kerja

• Standard Measurement: Menyimpan nilai referensi.

• Sample Measurement: Menghitung deviasi terhadap standar.

• Spectral Reflectance View: Menampilkan grafik reflektansi spektral.

• Tolerance Mode: Evaluasi kelulusan berdasarkan ΔE.

Bidang / Industri Pengguna

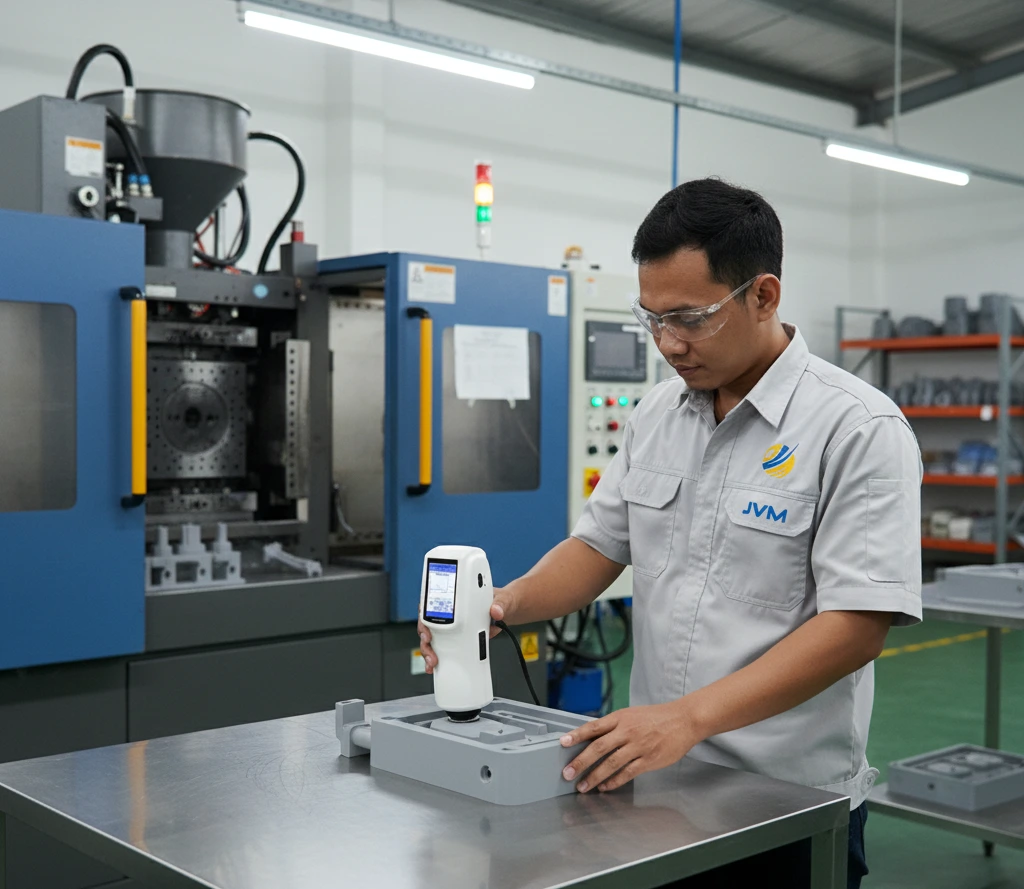

• Industri plastik dan injection molding – sebagai alat kontrol warna produk jadi.

• Industri compounding & masterbatch – sebagai verifikasi formula warna.

• Industri kemasan (packaging) – memastikan konsistensi warna antar batch.

• Industri otomotif (komponen plastik interior/eksterior) – validasi shade dan konsistensi panel.

• Laboratorium R&D polimer – analisis perubahan warna akibat aditif atau degradasi termal.

Keunggulan / Highlights

Beberapa fitur teknis PCE-CSM 10 mendukung efisiensi dan akurasi di lapangan:

• Geometri 8°/d dengan integrating sphere Φ58 mm membantu meminimalkan pengaruh tekstur permukaan.

• Repeatability ΔE*ab ≤ 0.04 pada nilai kolorimetrik membantu teknisi mendapatkan hasil yang konsisten.

• Error antar instrumen dalam ΔE*ab ≤ 0.2 memudahkan standardisasi antar site produksi.

• Waktu antar pengukuran minimum 1,5 detik mempercepat proses sampling.

• Layar sentuh 3,5 inci mempermudah pengoperasian di lantai produksi.

• Penyimpanan internal besar: 1.000 standar dan 15.000 sampel.

Keunggulan ini membantu teknisi:

• Meminimalkan risiko salah interpretasi warna.

• Mempercepat proses approval batch.

• Mengurangi potensi scrap akibat deviasi warna yang tidak terdeteksi.

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan Alat
   Pastikan baterai terpasang dan alat dalam kondisi bersih.

2. Nyalakan Alat
   Geser power switch ke posisi “1”.

3. Kalibrasi Putih & Hitam
   Masuk ke menu Calibration, lakukan white calibration dan black calibration sesuai prosedur.

4. Set Standar
   Ukur atau input nilai standar warna.

5. Ukur Sampel
   Tempelkan aperture 8 mm ke permukaan sampel dan tekan tombol pengukuran.

6. Evaluasi ΔE
   Periksa nilai ΔE dan status PASS/FAIL.

7. Simpan / Transfer Data
   Simpan hasil dan transfer ke PC bila diperlukan.

Catatan: Pastikan permukaan sampel bersih dan rata untuk hasil yang konsisten.

Cara Kerja / Metode Pengukuran

PCE-CSM 10 menggunakan sistem D/8 dengan iluminasi difus dan sudut observasi 8°. Cahaya dari LED internal diarahkan ke integrating sphere, kemudian dipantulkan ke permukaan sampel. Pantulan cahaya ditangkap oleh silicon photodiode array untuk dianalisis pada rentang 400–700 nm.

Data reflektansi spektral kemudian dikonversi menjadi koordinat warna (misalnya L*, a*, b*) berdasarkan iluminan dan sudut pengamat (2° atau 10°). Selanjutnya, alat menghitung selisih warna (ΔE) antara standar dan sampel menggunakan formula yang dipilih (CIE1976, CIE94, CIE2000, dll.).

Karena menggunakan sistem difus, alat ini cocok untuk berbagai jenis permukaan plastik, termasuk semi-gloss dan matte.

Kelengkapan Produk

• 1 x Colorimeter PCE-CSM 10

• 1 x Aluminium carrying case

• 1 x Mains adapter

• 1 x Lithium-ion battery

• 1 x Calibration plate (white)

• 1 x Calibration plate (black)

• 1 x Protective cover

• 1 x USB cable

• 1 x Wrist band

• 1 x PC software

• 1 x Instruction manual

Manfaat bagi Pengguna

• Meningkatkan konsistensi warna antar batch produksi.

• Mengurangi scrap akibat deviasi warna.

• Mempercepat proses approval QC.

• Mendukung dokumentasi audit kualitas.

• Membantu komunikasi teknis dengan pelanggan berbasis data objektif.

FAQ

Apakah alat ini bisa digunakan untuk plastik glossy?
Ya, sistem D/8 dengan integrating sphere membantu mengurangi pengaruh kilap pada hasil pengukuran.

Apakah perlu kalibrasi rutin?
Disarankan melakukan kalibrasi putih dan hitam sebelum sesi pengukuran untuk menjaga akurasi.

Berapa cepat waktu pengukuran?
Minimum interval antar pengukuran adalah 1,5 detik.

Apakah data bisa dipindahkan ke komputer?
Ya, tersedia port USB/RS-232 untuk transfer data.

Apakah bisa menyimpan banyak data?
Ya, hingga 1000 standar dan 15000 sampel.
