PCE-CSM 10-ICA – Colorimeter 8 mm Aperture | Kontrol Warna Presisi & Siap Audit ISO

Di industri plastik, tekstil, dan cat, perbedaan warna sekecil apa pun bisa menjadi sumber komplain pelanggan. Produk yang secara visual tampak “mirip” sering kali ditolak karena tidak memenuhi toleransi warna yang disepakati. Ketidakkonsistenan warna antar-batch produksi bukan hanya berdampak pada citra merek, tetapi juga memicu rework, pemborosan bahan baku, dan potensi kehilangan kontrak.

Masalah semakin kompleks ketika inspeksi warna masih mengandalkan penilaian visual atau perbandingan sampel manual di bawah pencahayaan yang berbeda-beda. Tanpa alat ukur objektif berbasis standar internasional, hasil pengukuran sulit direplikasi dan sulit dipertanggungjawabkan saat audit mutu. Di sinilah colorimeter berperan penting sebagai alat kontrol kualitas yang mampu mengkuantifikasi warna secara konsisten dan terdokumentasi.

Deskripsi Singkat PCE-CSM 10-ICA

PCE-CSM 10-ICA adalah colorimeter portabel yang dirancang untuk kebutuhan kontrol kualitas di berbagai lini produksi. Alat ini mampu mengukur warna dalam berbagai ruang warna seperti CIE LAB, XYZ, Yxy, LCh, CIE LUV, dan HunterLAB, serta menghitung perbedaan warna (ΔE) berdasarkan beberapa metode standar industri.

Dilengkapi layar sentuh 3,5 inci dan baterai lithium-ion isi ulang, perangkat ini mendukung pengukuran cepat dengan waktu ukur sekitar 1,2 detik. Data hasil ukur dapat disimpan dalam memori internal hingga 25.000 nilai dan ditransfer ke PC melalui antarmuka Mini-USB atau RS232. Sertifikat ISO-Calibration Certificate yang disertakan menjadikannya relevan untuk lingkungan kerja yang memerlukan dokumentasi kalibrasi formal.

Colorimeter ini membantu tim QC membandingkan sampel terhadap nilai referensi secara langsung di lapangan, sehingga keputusan penerimaan atau penolakan produk dapat dilakukan lebih cepat dan terukur.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur parameter warna dalam berbagai ruang warna standar internasional

• Menentukan nilai referensi (standard value)

• Membandingkan sampel terhadap referensi dan menampilkan deviasi warna (ΔE)

• Menyimpan dan mengelola data pengukuran

Kegunaan Spesifik di Lapangan

1. Sebelum produksi massal

   • Menentukan warna standar dari master sample.

   • Menyimpan nilai referensi sebagai acuan batch berikutnya.

2. Saat proses produksi

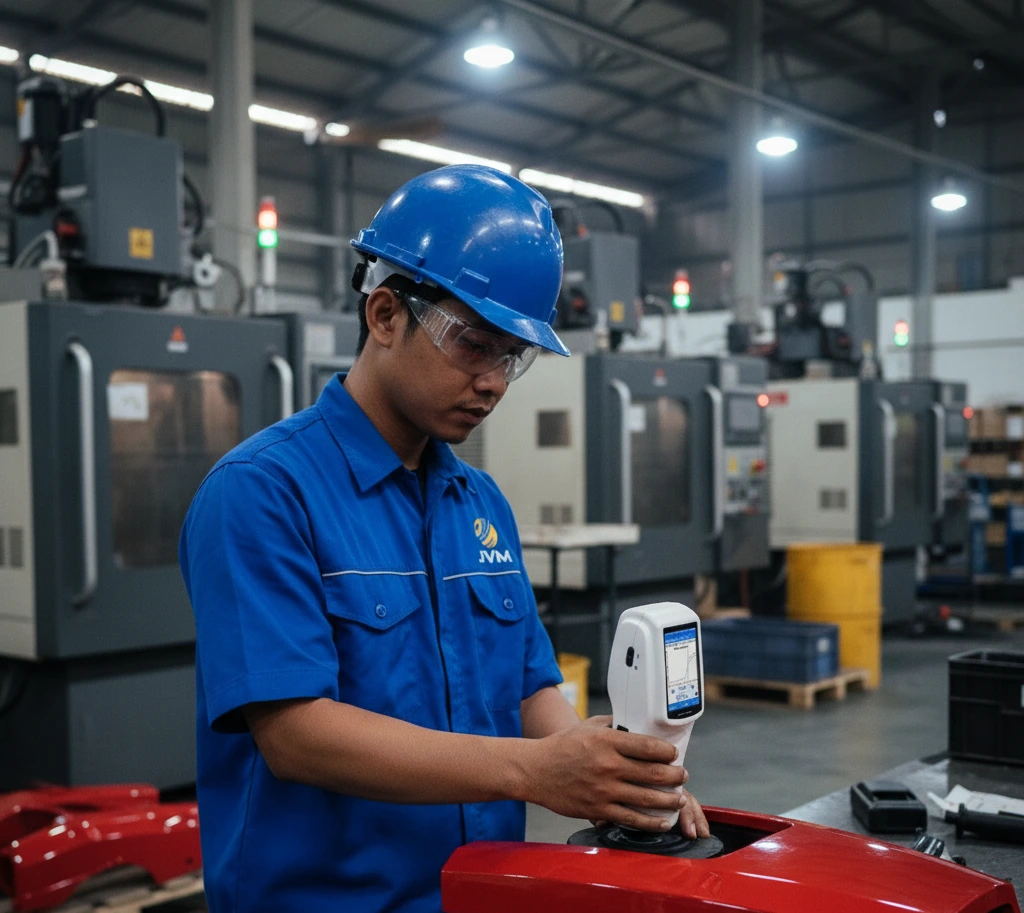

   • Mengukur hasil cetak, ekstrusi, atau pencelupan.

   • Membandingkan langsung dengan referensi untuk memastikan deviasi masih dalam toleransi.

3. Setelah produksi

   • Dokumentasi hasil pengujian warna untuk laporan QC.

   • Transfer data ke PC untuk analisis lebih lanjut dan arsip audit.

Mode dan Parameter Pengukuran

Alat ini mendukung berbagai metode evaluasi warna:

• Ruang warna: XYZ, Yxy, LCh, CIE LUV, HunterLAB

• Indeks khusus: WI (whiteness), YI (yellowness)

• Perhitungan perbedaan warna:

  • ΔE*ab

  • ΔE*uv

  • ΔE*94

  • ΔE*cmc (2:1)

  • ΔE*cmc (1:1)

  • ΔE*cmc (l:c)

  • CIE2000 ΔE*00

  • ΔE (h)

Dengan variasi metode ini, teknisi dapat menyesuaikan standar evaluasi sesuai spesifikasi pelanggan atau standar industri yang berlaku.

Bidang / Industri Pengguna

Colorimeter ini relevan digunakan oleh:

• Industri plastik – untuk kontrol warna bijih plastik, produk injection molding, dan ekstrusi.

• Industri tekstil – untuk memastikan konsistensi warna kain hasil pencelupan atau printing.

• Industri cat dan coating – untuk memverifikasi kesesuaian warna cat terhadap standar RAL atau custom.

• Industri kemasan – untuk menjaga identitas warna brand pada kemasan fleksibel maupun rigid.

• Laboratorium QC internal – sebagai alat ukur warna berbasis standar CIE untuk pengujian rutin.

Keunggulan / Highlights

Beberapa aspek yang mendukung pekerjaan teknisi dan supervisor QC:

• Membantu teknisi melakukan kalibrasi putih atau hitam sesuai kebutuhan pengujian.

• Waktu ukur sekitar 1,2 detik, mempercepat inspeksi di lini produksi.

• Layar TFT warna 3,5 inci memudahkan pembacaan data di lapangan.

• Penyimpanan hingga 1000 nilai standar dan 25.000 sampel membantu dokumentasi jangka panjang.

• Antarmuka Mini-USB dan RS232 memudahkan integrasi dengan sistem dokumentasi.

• Aperture Ø 8 mm sesuai untuk pengukuran area kecil hingga sedang.

• Sertifikat kalibrasi ISO mendukung kebutuhan audit mutu.

Pendekatan ini membantu meminimalkan risiko kesalahan akibat interpretasi visual dan mempercepat proses pengambilan keputusan di area produksi.

Perbandingan / Posisi Produk

Berikut gambaran posisi PCE-CSM 10-ICA dibandingkan pendekatan lain secara kategori:

Dengan geometri pengukuran 8°/d dan rentang panjang gelombang 400–700 nm, alat ini berada dalam kategori colorimeter portabel yang dirancang untuk kontrol kualitas non-destruktif dan berulang.

Spesifikasi Teknis:

Tata Cara Pemakaian

Berikut langkah ringkas penggunaan di lapangan:

1. Persiapan alat

   • Pastikan baterai terisi.

   • Bersihkan aperture pengukuran Ø 8 mm.

2. Kalibrasi

   • Lakukan kalibrasi putih atau hitam sesuai prosedur.

   • Pastikan pelat kalibrasi bersih dari debu.

3. Penentuan referensi

   • Ukur master sample.

   • Simpan sebagai standard value.

4. Proses pengukuran

   • Tempelkan alat secara stabil pada permukaan sampel.

   • Lakukan pengukuran (±1,2 detik per titik).

5. Analisis deviasi

   • Periksa nilai ΔE terhadap batas toleransi internal.

6. Penyimpanan dan transfer data

   • Simpan hasil ukur.

   • Transfer ke PC melalui Mini-USB bila diperlukan.

Catatan: Hindari pengukuran pada permukaan yang terlalu reflektif atau kotor tanpa persiapan.

Cara Kerja / Metode Pengukuran

PCE-CSM 10-ICA menggunakan sensor silicon photodiode dan sumber cahaya LED kombinasi untuk menerangi permukaan sampel. Cahaya yang dipantulkan dalam rentang 400–700 nm dianalisis dan dikonversi ke parameter warna sesuai ruang warna yang dipilih.

Geometri pengukuran 8°/d membantu mengurangi pengaruh pantulan spekular langsung. Dengan pilihan observer 2° atau 10°, pengguna dapat menyesuaikan pendekatan perhitungan berdasarkan standar visual manusia.

Alat menghitung selisih antara nilai referensi dan sampel dalam bentuk ΔE. Nilai inilah yang biasanya digunakan sebagai dasar keputusan QC.

Kelengkapan Produk

• 1 unit Colorimeter PCE-CSM 10-ICA

• ISO-Calibration Certificate

• Software PC

• Antarmuka komunikasi (Mini-USB)

• Dokumentasi manual

Manfaat bagi Pengguna

• Meningkatkan konsistensi warna antar-batch produksi

• Mempercepat keputusan QC di lini produksi

• Mengurangi risiko komplain akibat deviasi warna

• Mendukung dokumentasi audit berbasis data terukur

• Membantu penghematan biaya rework dan scrap

FAQ

Apakah alat ini bisa digunakan untuk plastik dan tekstil?
Ya, selama permukaan dapat diukur secara optik dan sesuai dengan aperture Ø 8 mm.

Apakah perlu kalibrasi rutin?
Disarankan melakukan kalibrasi sebelum sesi pengukuran untuk menjaga konsistensi hasil.

Apakah alat ini merusak sampel?
Tidak. Pengukuran dilakukan secara non-destruktif.

Berapa lama waktu pengukuran per titik?
Sekitar 1,2 detik per pengukuran.

Apakah data bisa dipindahkan ke komputer?
Ya, melalui Mini-USB atau RS232 dan software PC yang disertakan.
