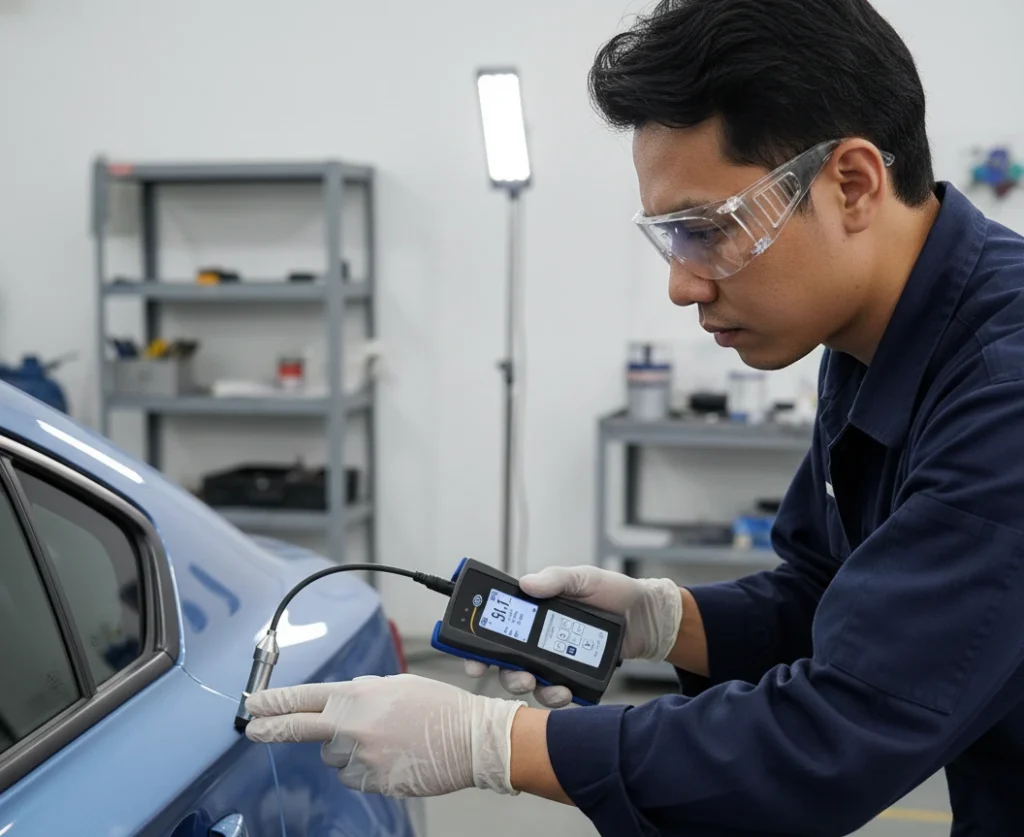

PCE-CT 80-FN1D5-ICA: Alat Ukur Ketebalan Cat Dan Coating Untuk QC Otomotif Yang Cepat, Rapi, Dan Tertelusur Kalibrasinya

Di lini produksi otomotif dan bengkel refinishing modern, ketebalan lapisan cat bukan sekadar angka kosmetik. Ia berkaitan langsung dengan proteksi korosi, ketahanan terhadap cuaca, keseragaman warna, sampai efisiensi pemakaian material. Automotive Tester PCE-CT 80-FN1D5-ICA incl. ISO Calibration Certificate (keluarga PCE-CT 80) adalah coating thickness gauge portabel untuk pengukuran non-destruktif pada lapisan non-magnetik di atas baja/besi (Fe) serta lapisan non-konduktif di atas logam non-ferrous seperti aluminium/tembaga (NFe).

Produk ini menggabungkan sensor eksternal (probe) dan mode pengenalan material otomatis (Fe + NFe) sehingga praktis untuk inspeksi panel bodi kendaraan yang materialnya bisa bervariasi. Yang sering dicari oleh profesional QC adalah konsistensi hasil dan jejak ketertelusuran; paket “ICA” menekankan aspek tersebut dengan sertifikat kalibrasi ISO sebagai bagian dari ruang lingkup pengadaan dan audit mutu.

Fungsi & Kegunaan Produk

Menjawab pertanyaan “Bisa dipakai buat apa?”, PCE-CT 80-FN1D5-ICA berperan sebagai alat ukur ketebalan lapisan (coating thickness) yang membantu memastikan proses finishing sesuai target spesifikasi.

Jenis pengukuran yang didukung:

• Pengukuran ketebalan lapisan non-magnetik pada substrat Fe (contoh: cat, varnish, plastik di atas baja/besi).

• Pengukuran ketebalan lapisan non-konduktif pada substrat NFe (contoh: coating isolator di atas aluminium atau tembaga).

• Pemilihan mode probe: Auto (deteksi Fe/NFe), Magnetic mode (Fe), atau Eddy current mode (NFe).

Kondisi penggunaan yang umum:

• Inspeksi cepat di workshop/line production, termasuk area yang sulit dijangkau karena probe terhubung eksternal.

• Pengukuran pada permukaan yang memiliki batas geometri tertentu (misalnya radius kelengkungan dan luas area minimum) agar akurasi tetap terjaga.

Masalah yang diselesaikan (contoh kasus nyata):

• Mengukur ketebalan cat kendaraan untuk mendeteksi panel yang pernah repaint atau over-spray (penting di used-car inspection maupun audit proses repaint).

• Inspeksi lapisan coating pada komponen fabrikasi (misalnya bracket, housing, panel) guna memastikan ketahanan korosi sesuai rancangan.

• Quality control hasil finishing: menilai keseragaman ketebalan antar panel, memantau drift proses penyemprotan, dan memverifikasi parameter sebelum barang dikirim.

Bidang / Industri Pengguna

PCE-CT 80-FN1D5-ICA relevan untuk pengguna yang bekerja dengan proses pelapisan (coating) dan membutuhkan verifikasi ketebalan tanpa merusak benda uji:

• Industri otomotif (OEM, tier supplier, body repair, paint shop, used-car inspection)

• Manufaktur & fabrikasi logam (produk berlapis cat/powder coating)

• Konstruksi & perkapalan (perlindungan korosi pada baja struktural dan komponen)

• Maintenance & inspection (pemeliharaan aset bercoating: tangki, pipa, struktur baja)

• Quality assurance/quality control lintas industri yang menerapkan pemeriksaan ketebalan coating sebagai bagian dari prosedur mutu

Konteks ini selaras dengan praktik di berbagai riset terapan: ketebalan dan jenis coating memengaruhi performa proteksi (misalnya laju korosi dan adhesi), sehingga pengukuran ketebalan menjadi variabel proses yang penting dipantau.

Keunggulan / Highlights

Berikut poin yang biasanya paling terasa manfaatnya di lapangan:

• Non-destructive testing: pengukuran tidak merusak lapisan maupun substrat.

• Deteksi material otomatis (Fe + NFe) pada mode Auto, mengurangi risiko salah mode saat berpindah panel/komponen.

• Opsi mode khusus: Magnetic (Fe) dan Eddy current (NFe) untuk kontrol lebih ketat saat diperlukan.

• Resolusi halus untuk lapisan tipis: 0,1 µm untuk pembacaan <100 µm; 1 µm untuk >100 µm.

• Kalibrasi fleksibel: zero-point calibration dan multi-point calibration hingga 1–4 titik per grup, membantu adaptasi ke variasi material/kelengkungan/permukaan.

• Penyimpanan data internal: 4 grup (GEN) dengan autosave hingga 2000 pembacaan, tiap grup memiliki statistik, limit alarm, dan kalibrasi sendiri.

• Statistik siap pakai: jumlah data, mean, min, max, dan standard deviation langsung di perangkat.

• Alarm batas atas/bawah: indikator saat melewati limit yang ditetapkan, berguna untuk inspeksi cepat berbasis spesifikasi.

• Transfer data via USB 2.0 (micro-USB); komunikasi PC tersedia bila menggunakan software opsional.

• Paket mencantumkan ISO calibration certificate, relevan untuk kebutuhan audit dan ketertelusuran.

Catatan praktis: perangkat menyediakan pengaturan “speed” (normal/fast). Manual menegaskan bahwa semakin tinggi kecepatan, akurasi menurun—jadi mode cepat cocok untuk screening, sedangkan mode normal lebih aman untuk keputusan QC.

Spesifikasi Teknis

Spesifikasi utama unit (PCE-CT 80)

Spesifikasi probe pada paket FN1D5 (FN1.5)

Model paket yang Anda sebutkan (FN1D5) berkaitan dengan probe FN1.5 (istilah “1D5” pada penamaan PCE sering dipakai untuk menunjukkan 1.5). Di manual, probe FN1.5 tercantum sebagai probe bawaan delivery contents.

Jika kebutuhan Anda berbeda (misalnya hingga 2000 µm, 3000 µm, atau 5000 µm untuk Fe), seri ini memiliki opsi probe lain (FN2, FN2.5, FN3, F5N3) yang masing-masing punya rentang dan akurasi berbeda.

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang cocok dijadikan SOP awal (mengacu pada urutan di manual: persiapan, kalibrasi, pengukuran, dan manajemen data).

1. Persiapan alat
   Pasang 3 baterai AAA, pastikan polaritas benar. Nyalakan perangkat hingga layar ukur tampil.

2. Pasang probe FN1.5
   Hubungkan probe ke soket probe. Pastikan posisi konektor tepat (tanda panah terlihat dari sisi depan perangkat).

3. Atur parameter pengukuran
   Tentukan mode: measure mode (single), group mode (DIR/GEN), probe mode (Auto/FE/N-FE), unit, dan speed (normal/fast).

4. Lakukan zero-point calibration
   Kalibrasi nol dilakukan pada permukaan tanpa coating (bisa pada sampel atau menggunakan calibration plate yang disertakan). Ulangi beberapa kali untuk mendapatkan nilai rata-rata.

5. Lakukan multi-point calibration (opsional namun dianjurkan untuk QC)
   Tempelkan standard foil (shim) di atas permukaan referensi tanpa coating, lalu ambil pembacaan. Sesuaikan pembacaan ke nilai foil yang sebenarnya dan simpan sebagai titik kalibrasi (hingga 4 titik).

6. Proses pengukuran
   Letakkan probe tegak lurus pada area ukur, tunggu bunyi beep, lalu angkat probe. Ulangi pada beberapa titik untuk mendapatkan gambaran sebaran ketebalan.

7. Simpan dan evaluasi data
   Gunakan GEN mode bila Anda ingin data tetap tersimpan saat perangkat dimatikan. Manfaatkan statistik (mean/min/max/std dev) dan set alarm limit untuk screening cepat.

Catatan penting yang sering dilupakan di lapangan:

• Akurasi dipengaruhi oleh radius material, ketebalan substrat, luas area ukur, kekasaran permukaan, posisi/bentuk, hingga medan magnet kuat di sekitar lokasi. Manual menyarankan re-kalibrasi bila kondisi berubah (misalnya suhu/kelembapan berbeda).

• Hindari mode “fast” untuk keputusan acceptance yang ketat; mode tersebut mengorbankan akurasi demi kecepatan.

Cara Kerja / Metode Pengukuran

Keluarga PCE-CT 80 memadukan dua prinsip elektromagnetik yang umum pada coating thickness gauge modern:

• Magnetic induction (untuk Fe)
  Ketika lapisan non-magnetik berada di atas substrat ferromagnetik, sensor memanfaatkan perubahan karakteristik medan magnet untuk mengestimasi ketebalan lapisan. Mode ini dipakai pada baja/besi.

• Eddy current (untuk NFe)
  Pada substrat logam non-ferrous yang konduktif (misalnya aluminium/tembaga), sensor membangkitkan arus pusar (eddy current) dan membaca perubahan respons elektromagnetik akibat jarak/lapisan isolator di atasnya.

Mengapa dua metode ini penting untuk otomotif? Karena bodi kendaraan modern bisa mengandung baja dan aluminium dalam satu unit kendaraan. Mode Auto membantu mempercepat inspeksi saat teknisi berpindah panel, sementara mode FE/N-FE berguna saat Anda ingin mengunci metode untuk meminimalkan variasi operator.

Kelengkapan Produk

Berdasarkan daftar delivery contents di manual, paket mencakup:

• Unit coating thickness gauge PCE-CT 80

• Probe FN1.5

• 3 baterai AAA

• Carrying case

• Set standard foils (shim)

• Calibration plates (Fe dan NFe)

• ISO calibration certificate

• User manual

Manfaat bagi Pengguna

Bagian ini menjawab “Kenapa harus pakai produk ini?” dengan menautkan fitur ke manfaat praktis—terutama untuk QC, teknisi, engineer, dan pengambil keputusan.

1. Meningkatkan konsistensi kualitas finishing
   Dengan statistik (mean/min/max/std dev) dan kemampuan menyimpan data, inspeksi tidak berhenti pada “satu angka”, tetapi menjadi evaluasi sebaran ketebalan yang lebih representatif.

2. Mengurangi risiko salah metode dan salah keputusan
   Mode Auto mengenali Fe/NFe, membantu operator saat proses inspeksi cepat. Untuk area kritis, Anda bisa mengunci ke mode FE atau N-FE.

3. Mempercepat acceptance check berbasis spesifikasi
   Alarm limit atas/bawah membuat inspeksi lebih cepat: operator tidak perlu membandingkan angka manual setiap saat, cukup fokus pada titik yang out-of-spec.

4. Mendukung ketertelusuran kalibrasi
   Paket mencantumkan sertifikat kalibrasi ISO (format pengadaan “ICA”), yang biasanya dibutuhkan untuk audit mutu, validasi alat, dan kepatuhan sistem manajemen mutu.

5. Lebih siap untuk kebutuhan inspeksi lapangan
   Portabilitas (baterai AAA, bobot sekitar 271 g) dan probe eksternal membuat perangkat ini nyaman untuk kerja mobile—dari line produksi hingga inspeksi kendaraan.

Catatan perbandingan kategori (tanpa menyebut merek/model tertentu):
Di kelas coating thickness gauge portabel sekelasnya, beberapa perangkat menawarkan konektivitas nirkabel (misalnya Bluetooth/WiFi) atau kapasitas memori berbeda. PCE-CT 80 menonjol pada kombinasi dual-mode (Fe/NFe), kalibrasi multipoint per grup, dan penyimpanan internal 4 grup hingga 2000 data, dengan transfer data via USB 2.0. Bila organisasi Anda menuntut alur data real-time tanpa kabel, Anda mungkin mempertimbangkan kategori dengan konektivitas nirkabel; bila fokusnya auditability dan SOP pengukuran yang rapi, fitur kalibrasi, statistik, dan grup data di PCE-CT 80 sering lebih terasa nilainya.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketebalan lapisan seperti cat, varnish, atau coating lain di atas logam, tanpa merusak lapisan maupun material dasarnya.

2. Apakah pengukuran merusak material?
   Tidak. Pengukuran bersifat non-destruktif, dilakukan dengan menempelkan probe ke permukaan.

3. Bisa digunakan untuk material apa saja?
   Untuk lapisan non-magnetik di atas baja/besi (Fe) dan lapisan non-konduktif di atas aluminium/tembaga (NFe).

4. Apakah perlu kalibrasi?
   Ya. Manual menyarankan kalibrasi (zero-point dan/atau multi-point) setiap kali mengukur sampel baru, terutama jika material, radius, atau kondisi lingkungan berubah.

5. Apa bedanya mode Auto, FE, dan N-FE?
   Auto mendeteksi material dasar (Fe atau NFe) secara otomatis. FE mengunci untuk material magnetik, N-FE mengunci untuk material non-magnetik.

6. Berapa banyak data yang bisa disimpan?
   Pada GEN mode, tersedia 4 grup penyimpanan dengan autosave hingga total 2000 pembacaan (tiap grup punya statistik dan kalibrasi sendiri).

7. Bagaimana memindahkan data ke komputer?
   Perangkat mendukung transfer data melalui USB 2.0. Komunikasi PC untuk pengelolaan/format/print data memerlukan software opsional dan driver.

8. Siapa yang paling cocok menggunakan alat ini?
   QC inspector, teknisi paint shop, engineer proses finishing, auditor mutu, dan tim maintenance/inspection yang butuh verifikasi ketebalan coating di lapangan maupun di lini produksi.
