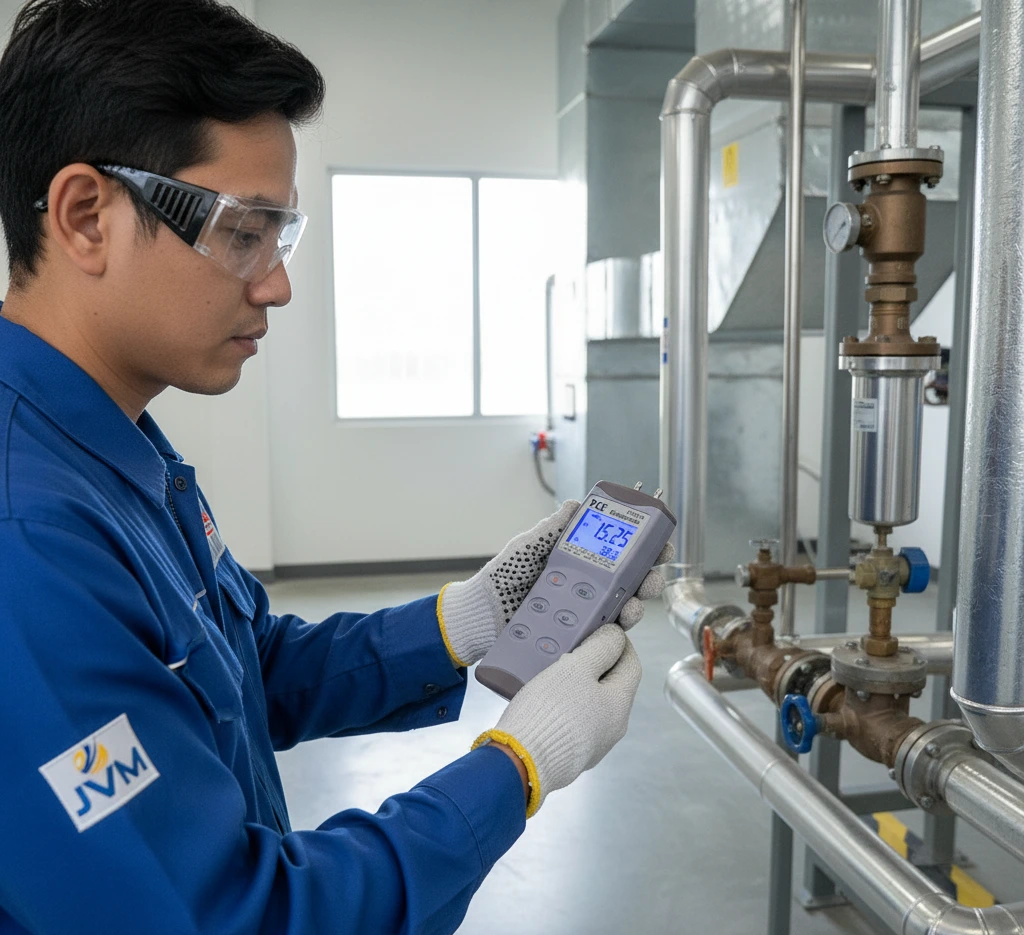

Cara Menggunakan Differential Pressure Manometer PCE-P30-ICA Incl. ISO Calibration Certificate agar Proses QA/QC Lebih Terdokumentasi

Mengukur tekanan diferensial bukan sekadar membaca angka di display. Di area pneumatik, pengecekan katup, atau pengujian kebocoran sistem HVAC, teknisi dan tim QA/QC sering kali harus memastikan bahwa setiap selisih tekanan—sekecil apa pun—tercatat rapi dan mudah ditelusuri kembali. Differential Pressure Manometer PCE-P30-ICA hadir dengan kemampuan pengukuran overpressure, underpressure, sekaligus tekanan diferensial, dan yang membedakan: perangkat ini sudah dilengkapi sertifikat kalibrasi ISO. Artinya, sejak alat diterima, dasar dokumentasi QA/QC sudah lebih kuat.

Berikut panduan operasional yang bisa langsung diterapkan, khususnya jika Anda baru pertama kali memegang PCE-P30 atau ingin memastikan prosedur pemakaian di tim berjalan seragam.

Spesifikasi Utama

Sebelum masuk ke langkah teknis, kenali dulu kemampuan alat yang akan dipakai. PCE-P30-ICA dirancang untuk media non-korosif dengan perlindungan beban berlebih hingga dua kali rentang ukur. Beberapa poin penting dari spesifikasinya:

• Rentang ukur tekanan: 0 hingga ±30 psi (sekitar ±200 kPa)
• Resolusi: sangat rinci, dapat menampilkan perubahan tekanan kecil hingga sepersekian psi atau mbar
• Akurasi: ±0,3% dari rentang penuh (pada suhu +25 °C)
• 9 satuan tekanan yang bisa dipilih langsung di layar: psi, mbar, inH₂O, inHg, mmHg, kPa, cmH₂O, kg/cm², bar
• Memori Min/Max, fungsi Data Hold, layar LCD dengan lampu latar
• Housing ABS tahan benturan, fungsi auto-power-off
• Antarmuka serial untuk transfer data ke PC atau laptop (kabel dan perangkat lunak opsional)
• Termasuk sertifikat kalibrasi ISO
• Dimensi: 182 x 72 x 30 mm, berat hanya 150 g (tanpa aksesori)
• Baterai: 1 x 9 V blok PP3

Perhatikan peringatan dari pabrikan: tekanan berlebih di luar spesifikasi dapat merusak sensor. Selalu pastikan aplikasi Anda masih dalam batas maksimum yang diizinkan, yaitu ±30 psi.

Kapan Metode Ini Digunakan?

Prosedur berikut cocok diterapkan ketika Anda perlu:

• Memverifikasi tekanan positif, vakum, atau diferensial pada instalasi pneumatik, kompresor, atau sistem pemompaan.
• Mengecek kinerja katup dengan mengukur penurunan tekanan sebelum dan sesudah katup.
• Menguji kebocoran atau mengoptimalkan proses manufaktur berbasis udara tekan, misalnya di area plastik.
• Mendokumentasikan data pengukuran untuk keperluan QA/QC, R&D, atau komisioning sistem HVAC.
• Memanfaatkan antarmuka serial untuk memindahkan data hasil ukur ke komputer dan menyimpannya dalam format yang mudah dilampirkan di laporan mutu.

Dengan metode yang konsisten, data pembacaan bisa dibandingkan dari waktu ke waktu, memudahkan analisis tren dan penelusuran bila terjadi penyimpangan.

Alat dan Persiapan

Komponen yang biasanya diperlukan sebelum memulai:

• 1 unit Differential Pressure Manometer PCE-P30-ICA
• 1 selang PVC panjang 1 m (sudah termasuk dalam paket pengiriman)
• Baterai 9 V blok PP3 (termasuk)
• Pelindung karet (protective cover) dan tas jinjing (carrying case)
• Manual instruksi
• Laptop atau PC, jika berencana mentransfer data melalui antarmuka serial
• Software PCE-P dan kabel antarmuka serial (aksesori opsional)
• Buku catatan atau log sheet pengukuran, sesuai SOP internal

Pastikan semua komponen tersedia dan tidak ada kerusakan fisik, terutama pada port tekanan dan selang. Port yang longgar dapat memengaruhi hasil pengukuran diferensial.

Langkah 1: Persiapan

1. Periksa sertifikat kalibrasi ISO yang disertakan. Catat tanggal kalibrasi dan perhatikan masa berlaku atau rekomendasi kalibrasi ulang sesuai standar mutu yang berlaku di organisasi Anda. Simpan sertifikat ini sebagai bagian dari dokumen QA/QC.
2. Pasang baterai 9 V. Kompartemen baterai berada di bagian belakang alat. Pastikan polaritas sesuai dan tutup rapat setelah pemasangan.
3. Pasang pelindung karet (protective cover) untuk mengurangi risiko kerusakan akibat benturan ringan selama penggunaan di lapangan atau lantai produksi.
4. Sambungkan selang PVC ke port tekanan yang sesuai. PCE-P30 memiliki dua port. Untuk pengukuran tekanan diferensial, port positif (biasanya bertanda) dihubungkan ke sisi tekanan lebih tinggi, dan port negatif ke sisi tekanan lebih rendah atau referensi.
5. Nyalakan alat dengan menekan tombol daya. Amati apakah display menyala penuh dan tidak ada indikasi error.
6. Lakukan zero setting jika diperlukan. Manual menyebutkan fungsi manual zero setting untuk memastikan pembacaan awal berada di titik nol sebelum pengukuran baru. Prosedur ini penting terutama setelah alat berpindah dari satu lingkungan suhu ke lingkungan lain.

Langkah 2: Pengaturan Alat

Setelah alat menyala dan siap, langkah pengaturan mencakup:

• Memilih satuan tekanan. PCE-P30-ICA menyediakan 9 satuan. Tekan tombol unit dan pilih psi, mbar, kPa, atau satuan lain yang sesuai dengan SOP pengujian Anda. Semua hasil akan ditampilkan dalam satuan yang dipilih, sehingga teknisi tidak perlu mengonversi manual di lapangan.
• Mengatur mode pengukuran. Beberapa varian PCE-P series memiliki opsi untuk menampilkan overpressure (tekanan positif), underpressure (vakum), atau tekanan diferensial. Ikuti instruksi manual untuk mengaktifkan mode yang sesuai dengan kebutuhan pengukuran.
• Mengaktifkan atau menonaktifkan auto-power-off. Fungsi ini berguna untuk menghemat baterai saat alat tidak digunakan, tetapi untuk sesi pengukuran panjang yang memerlukan pemantauan kontinu, auto-power-off dapat dinonaktifkan sesuai petunjuk di manual.
• Menyiapkan koneksi serial (opsional). Jika Anda akan merekam data langsung ke PC:
• Instal software PCE-P dari CD.
• Hubungkan kabel serial antara manometer dan port serial komputer.
• Pastikan pengaturan baud rate: 2400 baud, 1 stop bit, 8 data bit, sesuai spesifikasi alat.
• Buka software dan pastikan data dari manometer sudah terbaca secara online di layar PC.

Langkah 3: Proses Pengujian

Proses pengujian dilakukan setelah alat terpasang dan mode sudah sesuai:

1. Pastikan koneksi selang aman pada titik ukur. Untuk pengukuran diferensial, selang positif menuju zona bertekanan lebih tinggi, selang negatif menuju zona bertekanan lebih rendah.
2. Amati nilai tekanan yang terbaca di layar. Layar LCD dengan lampu latar memudahkan pembacaan di area yang kurang cahaya.
3. Gunakan fungsi Data Hold untuk membekukan nilai di display saat Anda perlu mencatat manual atau saat pengukuran berlangsung di posisi yang sulit dijangkau.
4. Catat nilai Min/Max jika diperlukan. PCE-P30 menyimpan tekanan minimum dan maksimum yang tercapai selama sesi pengukuran. Fungsi ini membantu menganalisis fluktuasi tekanan tanpa harus terus memandangi layar.
5. Lakukan pengukuran berulang sesuai matrix sampling yang berlaku di prosedur mutu, untuk memverifikasi konsistensi hasil.
6. Jika software terhubung, data akan langsung terplot di grafik sumbu-Y secara real time. Semua nilai akan tertulis dalam data file yang dapat disimpan dengan nama tertentu di hard disk.

Langkah 4: Membaca Hasil

Hasil pengukuran bisa dibaca dengan dua cara: dari layar manometer langsung atau dari rekaman data di PC.

• Pembacaan di layar: Satuan yang aktif akan tampil bersamaan dengan nilai numerik. Perhatikan tanda negatif yang menandakan tekanan vakum (underpressure) atau arah diferensial tertentu.
• Pembacaan di software: Grafik menunjukkan tren tekanan sepanjang waktu. Nilai diferensial akan muncul di bidang di bawah grafik dengan indikasi “-” sesuai arah perbedaan tekanan. Satuan dapat diubah baik di alat maupun di software, sehingga memudahkan konversi tanpa perlu tabel manual.
• Rekam data: Seluruh nilai yang diukur ditulis dalam file data. Anda dapat menyimpan file ini di hard disk atau mengekspornya ke MS Excel untuk analisis lebih lanjut, seperti perhitungan statistik, grafik kendali mutu, atau lampiran laporan QA/QC.

Hasil yang tersimpan dalam bentuk digital memudahkan dokumentasi dan mendukung ketertelusuran—setiap nilai bisa dilacak balik ke waktu pengukuran, operator, dan kondisi pengujian, asalkan informasi pendukungnya dicatat.

Mentransfer Data ke Komputer

Karena kemampuan dokumentasi menjadi salah satu nilai utama PCE-P30-ICA, proses transfer data layak diperhatikan secara khusus:

• Software berjalan di lingkungan Windows® versi 95, 98, 2000, ME, dan XP. Untuk versi Windows yang lebih baru, sebaiknya konsultasikan kompatibilitas dengan tim dukungan PCE Instruments.
• Setelah kabel serial terhubung dan software berjalan, data akan ditransmisikan secara online. Grafik tekanan langsung tergambar, dan file historis akan terbentuk otomatis.
• File hasil dapat dibuka di spreadsheet untuk membuat visualisasi tambahan sesuai kebutuhan pelaporan mutu.

Kesalahan yang Perlu Dihindari

Beberapa kekeliruan yang sering dijumpai di lapangan dan dapat mengurangi validitas hasil:

• Melebihi tekanan maksimum 30 psi. Overloading dapat merusak sensor secara permanen. Selalu verifikasi spesifikasi sistem sebelum menyambungkan manometer.
• Mengabaikan zero setting setelah alat mengalami perubahan suhu lingkungan yang signifikan. Meskipun akurasi spesifikasi mengacu pada suhu +25 °C, penyetelan nol di kondisi aktual membantu menjaga data yang rapi dan dapat ditelusuri.
• Menukar sambungan selang positif dan negatif pada pengukuran diferensial, yang akan membalikkan tanda hasil dan berpotensi disalahartikan.
• Menggunakan selang yang bocor atau terlalu panjang tanpa verifikasi kebocoran terlebih dahulu, sehingga hasil pengukuran tidak merepresentasikan tekanan sistem sesungguhnya.
• Tidak mencatat data pendukung, seperti suhu sekitar, identitas operator, atau titik ukur. Tanpa informasi ini, data digital di PC menjadi kurang bermakna untuk audit mutu.
• Membiarkan baterai melemah saat pengukuran kritis, yang dapat menyebabkan pembacaan tidak stabil.

Tips Akurasi

Agar data pengukuran lebih konsisten dari sesi ke sesi, beberapa tips berikut bisa diterapkan:

• Lakukan pemanasan singkat. Nyalakan alat dan biarkan beberapa menit hingga mencapai kestabilan termal, terutama jika alat baru dikeluarkan dari ruang penyimpanan berbeda suhu.
• Verifikasi nol sebelum setiap rangkaian pengukuran. Manual mencantumkan mode manual zero setting—manfaatkan secara rutin.
• Gunakan selang yang bersih dan kering, bebas dari kondensasi atau partikel, karena PCE-P30 diformulasikan untuk media non-korosif.
• Catat suhu sekitar pengukuran. Spesifikasi akurasi ±0,3% full range diukur pada +25 °C. Mengetahui suhu operasional aktual membantu teknisi menilai potensi deviasi tambahan.
• Manfaatkan Min/Max dan Data Hold untuk mengurangi kesalahan paralaks atau variasi pembacaan akibat fluktuasi cepat.
• Simpan file data dengan nama yang mencerminkan proyek, tanggal, dan operator. Praktik ini membantu penelusuran saat ada permintaan bukti dari tim mutu atau asesor.
• Patuhi jadwal kalibrasi ulang sesuai standar mutu yang berlaku. Sertifikat kalibrasi ISO yang disertakan memberi titik awal yang baik, tetapi konsistensi jangka panjang memerlukan kalibrasi berkala.
