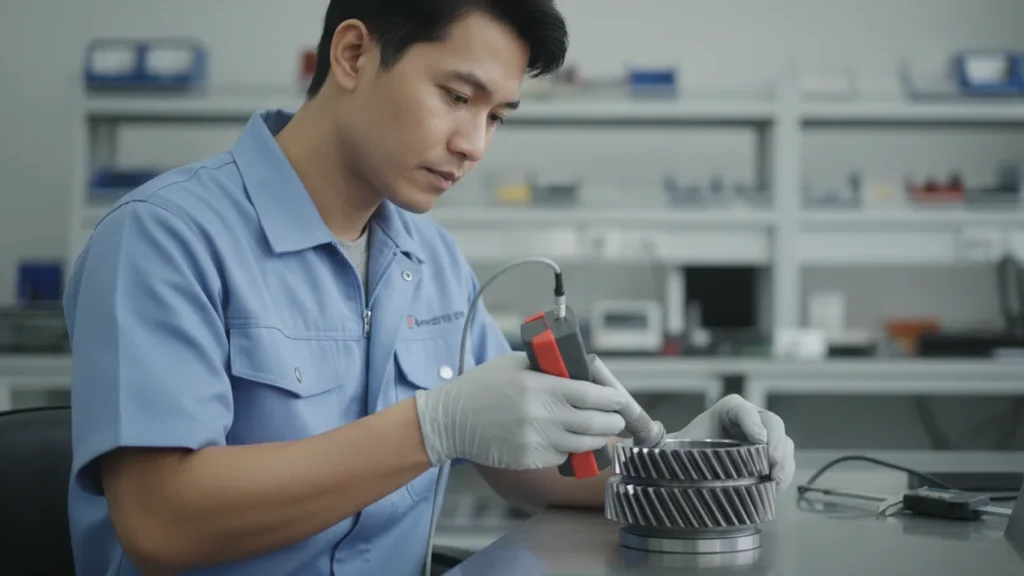

Hardness Tester NOVOTEST TU3 (Lab): Prosedur Pengukuran Case Depth Pada Komponen Gear

Latar Belakang Masalah: Mengapa Case Depth Menjadi Parameter Kritis pada Gear

Case depth, atau kedalaman lapisan pengerasan, merupakan parameter fundamental yang menentukan performa dan umur pakai komponen gear. Pada proses karburasi (carburizing), karbon didifusikan ke permukaan baja untuk membentuk lapisan martensit keras yang tahan aus, sementara inti tetap ulet (ductile) untuk menyerap beban impak. Gradien kekerasan dari permukaan ke inti inilah yang didefinisikan sebagai effective case depth (ECD) — umumnya ditetapkan pada batas kekerasan 550 HV berdasarkan standar ISO 2639 dan ASTM E384.

Hubungan antara ECD dan ketahanan fatigue sangat krusial. Beban kontak Hertzian pada permukaan gigi menghasilkan tegangan geser maksimum di bawah permukaan (subsurface shear stress). Jika ECD terlalu dangkal, tegangan maksimum ini jatuh tepat di zona transisi antara lapisan keras dan inti lunak. Akibatnya, retakan subsurface dengan mudah terinisiasi dan merambat hingga menyebabkan spalling atau patah gigi. Sebuah studi kegagalan oleh American Gear Manufacturers Association (AGMA) mencatat bahwa 23% kegagalan prematur pada gear karburasi disebabkan oleh case depth yang tidak memenuhi spesifikasi.

Dalam konteks gear kendaraan, spesifikasi ECD bervariasi tergantung ukuran modul gigi dan beban operasional. Untuk gear transmisi penumpang, ECD tipikal berkisar antara 0,3 hingga 0,8 mm. Gear dengan modul kecil mungkin hanya membutuhkan ECD 0,3 mm, sementara final drive gear pada kendaraan komersial bisa mensyaratkan ECD hingga 1,2 mm. Standar ketat dari OEM otomotif seperti IATF 16949 mewajibkan pabrikan gear melakukan verifikasi case depth secara statistik, namun realitasnya metode destruktif konvensional membatasi frekuensi pengujian. Celah inilah yang sering dimanfaatkan oleh variasi proses heat treatment untuk menghasilkan produk defect.

Konsekuensi dari case depth dangkal tidak hanya terbatas pada klaim garansi. Bayangkan sebuah gear diferensial truk logistik yang patah di tengah jalan tol. Biaya derek, kerusakan as, potensi kecelakaan, dan hilangnya kepercayaan konsumen jauh melampaui biaya penggantian komponen itu sendiri. Oleh karena itu, deteksi dini terhadap anomali case depth sebelum komponen terpasang menjadi prioritas utama departemen quality control.

Kondisi Awal dan Tantangan di Lini Produksi

Kasus ini berawal ketika audit kualitas rutin menemukan satu sampel gear dari batch produksi 500 unit menunjukkan ECD 0,28 mm melalui uji destruktif metalografi. Spesifikasi mensyaratkan minimum 0,5 mm. Temuan ini memicu alarm: apakah hanya sampel ini yang bermasalah, atau ada gear lain dalam batch yang mengalami kondisi serupa? Pertanyaan ini sulit dijawab karena keterbatasan metode inspeksi yang tersedia saat itu.

Metode standar emas untuk mengukur case depth adalah microhardness traverse. Prosedurnya dimulai dengan memotong gear secara melintang, mounting dalam resin, grinding dan polishing, lalu melakukan indentasi Vickers dari tepi permukaan menuju inti dengan interval tertentu. Setiap titik indentasi harus diukur diagonalnya dan dikonversi ke nilai kekerasan. Untuk satu sampel gear, proses ini memakan waktu 4 hingga 6 jam. Dengan kapasitas lab metalografi yang terbatas, menginspeksi seluruh 500 unit secara destruktif jelas tidak mungkin.

Tantangan semakin besar ketika area yang dicurigai adalah bearing lands dan splines. Bearing lands merupakan permukaan silindris sempit tempat bearing duduk, seringkali hanya selebar 3-5 mm. Splines adalah profil bergerigi pada poros yang berpasangan dengan komponen lain. Kedua area ini memiliki geometri kompleks dan akses terbatas, menyulitkan indentasi mikro Vickers yang memerlukan permukaan datar dan tegak lurus terhadap indentor. Operator metalografi harus benar-benar presisi saat memotong sampel agar traverse jatuh tepat di area kritis tersebut.

Risiko terbesar dalam situasi ini adalah lolosnya produk defect ke konsumen (escape). Sampling destruktif yang hanya mengambil 1-2 gear per batch menyisakan probabilitas besar bahwa gear cacat tetap terlewatkan. Diperlukan metode non-destruktif cepat yang mampu melakukan screening 100% pada area kritis, sehingga hanya sampel anomali yang dikorbankan untuk verifikasi traverse.

Metode Pengujian yang Digunakan: Traverse Konvensional dan UCI NOVOTEST TU3

Untuk mengatasi tantangan tersebut, diimplementasikan pendekatan dua tingkat: microhardness traverse sebagai metode referensi dan UCI Hardness Tester NOVOTEST TU3 sebagai alat screening cepat. Keduanya memiliki prinsip kerja berbeda namun saling melengkapi.

Microhardness Traverse sebagai Standar Emas

Metode ini mengacu pada ASTM E384 “Standard Test Method for Microindentation Hardness of Materials”. Indentor intan Vickers dengan beban ringan (biasanya HV0.5 atau HV1) ditekan pada sampel metalografi yang telah dipreparasi. Deretan indentasi dibuat dari tepi permukaan karburasi menuju inti, dengan interval yang semakin renggang seiring bertambahnya jarak. Setiap indentasi menghasilkan nilai kekerasan Vickers (HV). Effective case depth ditentukan sebagai jarak dari permukaan ke titik di mana kekerasan mencapai 550 HV (atau batas lain sesuai spesifikasi). Grafik gradien kekerasan terhadap jarak menjadi bukti dokumenter yang tak terbantahkan. Namun, proses ini destruktif dan memakan waktu.

UCI NOVOTEST TU3 sebagai Solusi Screening

Hardness Tester NOVOTEST TU3 menggunakan metode Ultrasonic Contact Impedance (UCI) yang terstandarisasi dalam ASTM A1038. Prinsipnya sangat berbeda dengan metode kekerasan konvensional. Sebuah batang resonator mekanik berujung indentor intan Vickers dieksitasi pada frekuensi ultrasonik. Saat indentor menembus permukaan material, frekuensi resonansi bergeser secara proporsional terhadap luas kontak indentasi. Pergeseran frekuensi ini dikonversi secara real-time menjadi nilai kekerasan Vickers (HV) oleh unit elektronik. Keunggulan utama metode UCI adalah kecepatan (hasil langsung dalam 2-3 detik), non-destruktif (bekas indentasi hanya beberapa mikron), dan kemampuan mengakses area sempit. Probe UCI NOVOTEST dengan beban 5 kgf (HV5) atau 1 kgf (HV1) menggunakan indentor Vickers kecil yang hanya memerlukan area datar beberapa milimeter persegi — ideal untuk bearing lands dan splines.

Mengapa memilih NOVOTEST TU3 untuk aplikasi ini? Pertama, alat ini portabel dan dapat digunakan langsung di lantai produksi tanpa perlu memotong sampel. Kedua, konektivitas Bluetooth ke smartphone Android melalui aplikasi NOVOTEST memungkinkan penyimpanan data dan foto objek uji untuk dokumentasi traceability. Ketiga, probe UCI-nya dirancang untuk lebih dari 200.000 pengukuran tanpa perbaikan, menjadikannya investasi jangka panjang yang andal.

Tabel 1: Perbandingan Metode Microhardness Traverse vs UCI NOVOTEST TU3 untuk Deteksi Case Depth

Implementasi Solusi di Lapangan: Prosedur Screening dan Verifikasi

Setelah NOVOTEST TU3 tersedia di lantai produksi, prosedur screening disusun secara sistematis untuk memastikan akurasi dan repeatability. Berikut adalah langkah-langkah yang diterapkan pada gear yang dicurigai memiliki case depth dangkal.

Persiapan Permukaan

Area bearing lands dan splines dibersihkan dari minyak pelumas, debu, atau lapisan oksida menggunakan solvent degreaser. Meskipun metode UCI relatif toleran terhadap kekasaran permukaan, hasil optimal dicapai pada permukaan dengan Ra ≤ 3,2 µm. Jika permukaan terlalu kasar, dilakukan pemolesan ringan menggunakan abrasive paper grit 400–600 untuk area kecil, tanpa mengubah dimensi atau kekerasan komponen.

Pemilihan Probe dan Parameter

Untuk gear karburasi dengan ECD tipikal 0,3–0,8 mm, dipilih probe UCI dengan beban 1 kgf (HV1). Beban lebih ringan dari 1 kgf (misal HV0.5) terlalu dangkal penetrasinya dan lebih sensitif terhadap ketidakhomogenan lapisan tipis. Sementara beban 5 kgf (HV5) menghasilkan indentasi lebih dalam yang mungkin menembus lapisan keras dan membaca kekerasan inti, terutama pada ECD marginal. Dengan HV1, kedalaman indentasi sekitar 7–10 µm untuk baja keras 600 HV, sehingga benar-benar mengukur kekerasan permukaan lapisan karburasi.

Eksekusi Pengukuran

Setidaknya 5 titik ukur diambil pada bearing lands, tersebar di sekeliling diameter. Pada splines, titik ukur diambil pada flank gigi yang cukup datar. Setiap indentasi diposisikan dengan hati-hati agar tegak lurus permukaan menggunakan aksesori penyangga probe. Data kekerasan HV langsung terbaca di layar smartphone yang terhubung via Bluetooth. Aplikasi NOVOTEST secara otomatis mencatat nilai rata-rata, standar deviasi, dan memungkinkan anotasi foto lokasi pengukuran.

Kriteria Interpretasi

Berdasarkan korelasi yang telah dikembangkan internal antara HV permukaan (UCI) dengan ECD hasil traverse, ditetapkan ambang batas screening. Untuk baja karburasi 20MnCr5 yang di-quench dan temper, kekerasan permukaan normal berkisar 680–720 HV1. Jika hasil rata-rata pengukuran UCI di suatu area menunjukkan nilai di bawah 600 HV1, gear tersebut ditandai sebagai anomali. Khusus pada bearing lands, nilai di bawah 600 HV1 berkorelasi kuat dengan ECD kurang dari 0,5 mm. Gear yang lolos screening (≥600 HV1) langsung dilepas ke proses assembly. Gear yang ditandai kemudian diverifikasi dengan microhardness traverse sebagai langkah konfirmasi.

Verifikasi Traverse

Gear anomali dipotong tepat di area bearing lands yang menunjukkan nilai UCI rendah. Sampel metalografi dipreparasi dan traverse dilakukan dari permukaan ke inti. Effective case depth ditentukan pada batas 550 HV. Hasil traverse dibandingkan dengan nilai UCI untuk validasi dan, jika diperlukan, kalibrasi ulang korelasi.

Hasil dan Analisis Data

Penerapan prosedur screening UCI NOVOTEST TU3 pada satu batch produksi 50 gear memberikan gambaran nyata efektivitas metode ini. Batch tersebut merupakan produksi rutin gear transmisi dengan spesifikasi ECD ≥ 0,5 mm pada area bearing lands.

Dari 50 gear yang di-screen menggunakan NOVOTEST TU3 dengan probe HV1, sebanyak 42 gear menunjukkan rata-rata kekerasan permukaan di atas 600 HV1, tepatnya berkisar 670–705 HV1. Delapan gear lainnya terdeteksi memiliki nilai UCI yang rendah secara signifikan, berkisar antara 550 hingga 580 HV1 pada area bearing lands. Berdasarkan kriteria yang ditetapkan, kedelapan gear ini langsung ditandai untuk verifikasi destruktif.

Microhardness traverse dilakukan pada potongan bearing lands dari 8 gear anomali tersebut. Hasilnya mengonfirmasi: seluruhnya memiliki ECD di bawah spesifikasi 0,5 mm, dengan rentang 0,25–0,35 mm. Sebagai kontrol, dilakukan pula traverse pada 3 gear dari kelompok yang lolos screening (≥600 HV1). Ketiganya menunjukkan ECD antara 0,52–0,62 mm, memvalidasi bahwa ambang batas screening efektif memisahkan produk conforming dan non-conforming.

Tabel 2: Data Hasil Screening UCI dan Verifikasi ECD pada Batch 50 Gear

Analisis statistik menunjukkan korelasi yang memuaskan antara kekerasan permukaan UCI (HV1) dengan ECD hasil traverse. Koefisien determinasi R² = 0,89 mengindikasikan bahwa 89% variasi ECD dapat dijelaskan oleh variasi kekerasan permukaan UCI untuk kombinasi material dan proses heat treatment spesifik yang digunakan. Ini adalah korelasi kuat yang membenarkan penggunaan UCI sebagai screening tool, meskipun bukan sebagai pengganti langsung pengukuran ECD.

Dari segi efisiensi waktu, pencapaiannya luar biasa. Screening 50 gear dengan masing-masing 5 titik ukur (total 250 pengukuran) diselesaikan dalam waktu 2 jam oleh satu operator. Bandingkan dengan metode traverse yang membutuhkan 4–6 jam per sampel: untuk 50 gear secara destruktif penuh akan memakan 200–300 jam, sebuah kemustahilan dalam ritme produksi. Metode hybrid ini memangkas total waktu inspeksi hingga 90% tanpa mengorbankan keandalan deteksi.

Insight dan Lessons Learned

Implementasi NOVOTEST TU3 sebagai alat screening case depth dangkal pada gear memberikan sejumlah wawasan berharga. Pertama dan terpenting, metode hybrid — kombinasi UCI screening cepat dengan traverse konfirmasi — terbukti menjadi pendekatan paling rasional untuk quality control di industri gear. Tidak perlu memilih antara kecepatan dan akurasi; keduanya bisa dicapai dengan mengalokasikan peran yang tepat bagi masing-masing metode.

Kalibrasi adalah kunci utama yang tidak boleh diabaikan. Korelasi antara kekerasan permukaan UCI dan ECD tidak bersifat universal. Setiap kombinasi material, proses karburasi, temperatur temper, dan bahkan posisi di dalam furnace dapat menghasilkan gradien kekerasan berbeda. Oleh karena itu, blok standar yang digunakan untuk kalibrasi NOVOTEST TU3 harus memiliki kekerasan dan struktur mikro yang semirip mungkin dengan komponen aktual. Idealnya, blok kalibrasi dibuat dari material yang sama, melalui heat treatment batch yang sama, dan diverifikasi menggunakan microhardness traverse.

Perlu digarisbawahi bahwa UCI mengukur kekerasan permukaan, bukan kedalaman case depth secara langsung. Alat ini tidak bisa menampilkan nilai dalam milimeter. Namun, dengan membangun peta korelasi internal yang tervalidasi, nilai kekerasan permukaan dapat menjadi indikator tidak langsung yang sangat andal untuk ECD. Ini adalah batasan yang harus dipahami seluruh pemangku kepentingan agar tidak terjadi misinterpretasi data.

Batasan lain dari metode ini muncul pada kasus ECD sangat tipis, di bawah 0,2 mm. Pada kedalaman seekstrem ini, indentasi probe UCI (HV1) mungkin mulai merasakan kekerasan inti, sehingga korelasi melemah. Variasi mikrostruktur ekstrem, seperti retained austenite berlebih atau dekarburisasi parsial di permukaan, juga dapat memengaruhi pembacaan UCI tanpa berkorelasi langsung dengan ECD. Oleh karena itu, validasi periodik dengan traverse tetap wajib, terutama saat ada perubahan signifikan pada proses atau material.

Rekomendasi untuk Industri Serupa

Berdasarkan keberhasilan implementasi metode screening UCI pada komponen gear, berikut adalah rekomendasi praktis bagi pabrikan gear yang ingin mengadopsi teknologi NOVOTEST TU3 dalam prosedur QC harian.

Integrasikan TU3 sebagai inspeksi in-process, bukan hanya alat troubleshooting. Lakukan pengukuran pada semua gear untuk produk kritis keselamatan (safety-critical), atau setidaknya sampling setiap jam untuk batch reguler. Kecepatan pengukurannya memungkinkan screening 100% tanpa menjadi bottleneck produksi.

Bangun peta korelasi spesifik untuk setiap kombinasi material dan heat-treatment di perusahaan. Data awal dapat dikumpulkan dengan mengukur 20-30 sampel menggunakan UCI, lalu memverifikasi 5-10 di antaranya dengan traverse untuk membuat kurva korelasi. Peta ini menjadi dasar penetapan ambang batas screening dan perlu diperbarui secara berkala.

Investasikan waktu untuk pelatihan operator. Meskipun TU3 mudah digunakan, konsistensi sangat bergantung pada teknik penekanan probe yang tegak lurus dan pemilihan titik ukur yang representatif. Operator yang terlatih akan menghasilkan standar deviasi pengukuran yang lebih rendah dan akurasi skrining yang lebih tinggi.

Gabungkan data kekerasan UCI ke dalam sistem Statistical Process Control (SPC). Dengan mencatat tren kekerasan permukaan dari waktu ke waktu, perubahan gradual dalam proses karburasi dapat terdeteksi sebelum menghasilkan produk defect. Chart kendali (X-bar R atau I-MR) dapat langsung diterapkan pada data UCI untuk pemantauan stabilitas proses secara real-time.

Untuk memulai implementasi, Anda dapat mendiskusikan kebutuhan spesifik pengujian di fasilitas Anda dengan tim teknis yang berpengalaman. Mendapatkan alat yang tepat dengan dukungan aplikasi yang sesuai akan memudahkan transisi menuju sistem QC yang lebih responsif. Sebagai distributor dan supplier alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri siap mendampingi Anda memilih konfigurasi NOVOTEST TU3 yang optimal, termasuk pemilihan probe dan aksesori yang sesuai dengan karakteristik komponen gear yang Anda produksi. Dukungan purna jual dan kalibrasi juga menjadi bagian dari komitmen untuk memastikan alat Anda bekerja secara akurat sepanjang siklus hidupnya.

Kesimpulan

Kasus anomali case depth dangkal pada gear menuntut respons cepat dan akurat. Microhardness traverse sebagai metode referensi tetap tak tergantikan untuk penentuan ECD absolut, namun keterbatasan kecepatannya membuka risiko escape produk defect. Hardness Tester NOVOTEST TU3 dengan metode UCI hadir sebagai solusi screening yang elegan: mampu mengukur kekerasan permukaan di area sempit seperti bearing lands dan splines dalam hitungan detik, tanpa merusak komponen. Studi pada batch 50 gear menunjukkan bahwa TU3 berhasil mendeteksi 8 gear dengan ECD di bawah spesifikasi melalui ambang batas kekerasan permukaan <600 HV1, dengan korelasi R² = 0,89 terhadap traverse. Metode hybrid ini memangkas waktu inspeksi hingga 90%, memungkinkan screening 100% yang sebelumnya mustahil. Dengan kalibrasi tepat pada blok standar setara komponen dan pemahaman batasannya, NOVOTEST TU3 menjadi investasi vital untuk deteksi dini case depth dangkal, memperkuat sistem kualitas, dan mencegah kegagalan prematur komponen gear di lapangan.

FAQ

Apa perbedaan utama antara metode UCI dan pengujian kekerasan Rockwell biasa untuk gear?

Metode UCI (Ultrasonic Contact Impedance) pada NOVOTEST TU3 menggunakan prinsip pergeseran frekuensi ultrasonik pada indentor Vickers, sementara Rockwell mengukur kedalaman penetrasi indentor dengan beban mayor dan minor. Perbedaan utama untuk aplikasi gear: UCI bersifat non-destruktif dengan bekas indentasi hanya beberapa mikron, sehingga cocok untuk produk jadi tanpa merusak. Rockwell menghasilkan bekas indentasi jauh lebih besar (ratusan mikron) dan umumnya memerlukan permukaan yang lebih luas. Selain itu, UCI mampu mengakses area sempit seperti gigi gear dan splines, sementara Rockwell konvensional kesulitan pada geometri kompleks. Skala kekerasan UCI adalah Vickers (HV), lebih sesuai untuk lapisan tipis dibandingkan Rockwell C (HRC) yang mengukur kekerasan makro.

Apakah NOVOTEST TU3 bisa langsung menampilkan kedalaman case depth dalam millimeter?

Tidak. NOVOTEST TU3 menampilkan nilai kekerasan permukaan dalam satuan HV (Vickers), HRC, HB, atau skala lain yang dikonversi, bukan kedalaman dalam milimeter. Case depth (ECD) adalah parameter yang hanya bisa ditentukan secara langsung melalui microhardness traverse pada penampang melintang. Namun, dengan membangun korelasi internal antara kekerasan permukaan UCI dan ECD traverse pada material dan heat treatment spesifik, nilai HV dapat diinterpretasikan sebagai indikator tidak langsung. Jika nilai UCI di bawah ambang batas yang telah dikalibrasi, maka dapat diduga ECD tidak memenuhi spesifikasi, dan gear tersebut perlu diverifikasi dengan traverse.

Berapa kedalaman case minimum yang masih bisa dideteksi secara akurat dengan metode screening ini?

Akurasi deteksi optimal untuk metode screening UCI berkisar pada ECD di atas 0,25 mm, tergantung pada beban probe yang digunakan dan karakteristik material. Untuk ECD di bawah 0,2 mm, penetrasi indentor HV1 mungkin mulai merasakan kekerasan inti yang lebih lunak, sehingga korelasi antara kekerasan permukaan UCI dengan ECD cenderung melemah. Pada kasus ini, disarankan menggunakan probe dengan beban lebih ringan (HV0.5 atau HV0.3) untuk meminimalkan kedalaman indentasi dan menjaga sensitivitas terhadap lapisan permukaan. Namun, setiap pengurangan beban juga meningkatkan sensitivitas terhadap kekasaran permukaan dan ketidakhomogenan lokal, sehingga preparasi permukaan harus lebih baik.

Apakah metode UCI bisa diterapkan untuk semua jenis material dan proses pengerasan gear?

Metode UCI secara prinsip dapat diterapkan pada semua material logam, namun efektivitasnya sebagai screening case depth bergantung pada terbentuknya gradien kekerasan yang signifikan antara permukaan dan inti. Pada baja karburasi (carburizing) dan karbonitriding, perbedaan kekerasan antara lapisan permukaan (600–800 HV) dan inti (300–400 HV) sangat kontras, sehingga korelasi kuat. Pada nitriding, lapisan putih (white layer) yang tipis dan difusi nitrogen menghasilkan gradien yang lebih curam; UCI mungkin memerlukan kalibrasi yang lebih cermat dan probe dengan beban ringan. Untuk induction hardening, pola pengerasan yang tidak seragam bisa menimbulkan variasi pengukuran. Intinya, metode ini sangat efektif asalkan dilakukan studi korelasi spesifik untuk setiap kombinasi material dan proses, serta dipahami bahwa UCI mengukur kekerasan permukaan, bukan ECD langsung.

Rekomendasi Alat Ukur

References

1. ASTM A1038-19, “Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method”, ASTM International, 2019.
2. ASTM E384-17, “Standard Test Method for Microindentation Hardness of Materials”, ASTM International, 2017.
3. ISO 2639:2002, “Steels — Determination and verification of the depth of carburized and hardened cases”, International Organization for Standardization.
4. American Gear Manufacturers Association, “AGMA 1010-F14: Appearance of Gear Teeth — Terminology of Wear and Failure”, AGMA, 2014.
5. NOVOTEST, “UCI Hardness Tester T-U3: Technical Description and Operation Manual”, Novotest Ltd., 2023.
