Hardness Tester NOVOTEST TU3 (Lab): Deteksi Variasi Kekerasan Turbine Disc

Bayangkan sebuah turbine disc yang beroperasi pada putaran 15.000 rpm dan suhu gas mencapai 1.300°C. Kegagalan satu titik saja dapat menyebabkan lepasnya sudu, kerusakan masif pada mesin, hingga korban jiwa. Salah satu musuh tersembunyi yang kerap luput dari inspeksi konvensional adalah variasi kekerasan permukaan disc. Variasi kecil — katakanlah 10 HRC antar area — dapat menjadi indikasi serius bahwa mikrostruktur material tidak seragam akibat ketidaksempurnaan proses heat treatment. Masalah ini tidak bisa dideteksi hanya dengan pengukuran sampel terpisah atau uji destruktif acak; diperlukan metode portabel, non‑destruktif, dan akurat yang mampu memetakan kekerasan langsung pada komponen jadi.

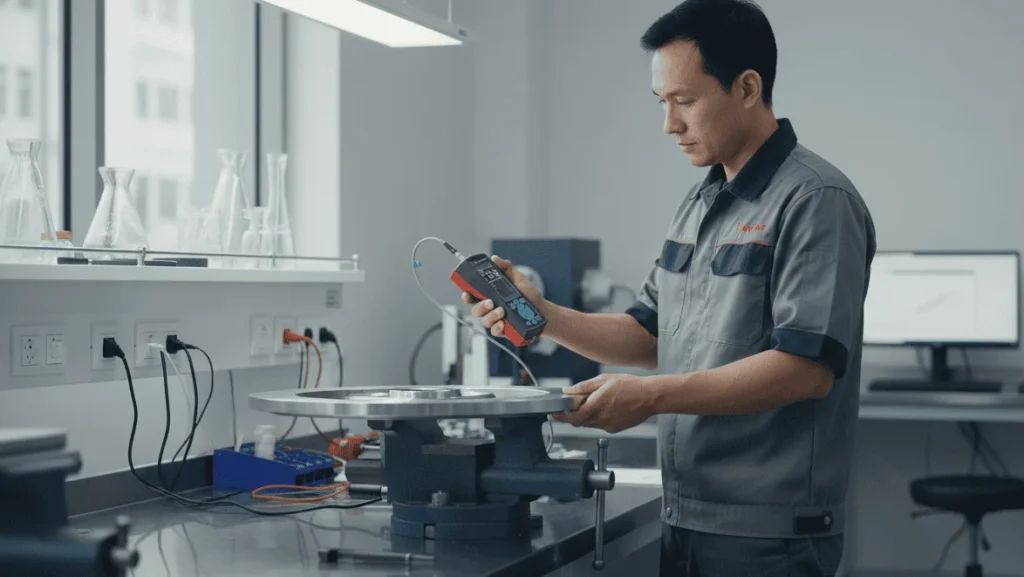

Di sinilah Hardness Tester NOVOTEST TU3 hadir sebagai solusi modern. Menggunakan teknologi Ultrasonic Contact Impedance (UCI) berbasis standar ASTM A1038, alat ini mengubah smartphone menjadi stasiun pengujian pintar lewat konektivitas Bluetooth. Insinyur kualitas dan teknisi pemeliharaan dapat melakukan pemetaan kekerasan secara cepat pada area kritis turbine disc – termasuk geometri kompleks dan permukaan yang sulit dijangkau – tanpa merusak komponen. Artikel ini mengupas secara teknis hubungan antara ketidakseragaman suhu furnace dengan variasi kekerasan, serta bagaimana NOVOTEST TU3 menjadi kunci deteksi dini untuk menjaga integritas turbine disc.

1. Apa Itu Variasi Kekerasan pada Turbine Disc?
2. Penyebab Variasi Kekerasan pada Turbine Disc
3. Dampak Variasi Kekerasan terhadap Kinerja Turbin dan Keselamatan
4. Cara Mendeteksi dan Mencegah Variasi Kekerasan
5. Perbandingan Metode Deteksi Variasi Kekerasan: Konvensional vs. UCI
6. Peran Hardness Tester NOVOTEST TU3 dalam Deteksi Variasi Kekerasan
7. Studi Kasus: Pemetaan Variasi Kekerasan pada Turbine Disc Baru Pascaproduksi
8. Kesimpulan
9. FAQ
   1. Apa perbedaan metode UCI dengan metode hardness tester konvensional (Rockwell, Brinell)?
   2. Apakah NOVOTEST TU3 dapat digunakan untuk material superalloy berbasis nikel yang biasa dipakai pada turbine disc?
   3. Berapa tingkat akurasi dan presisi NOVOTEST TU3 dalam mengukur variasi kekerasan?
   4. Bagaimana cara melakukan pemetaan kekerasan yang valid pada turbine disc dengan alat ini?
   5. Apakah ada persyaratan kalibrasi atau perawatan khusus untuk NOVOTEST TU3 agar hasil tetap akurat?
10. Referensi

Apa Itu Variasi Kekerasan pada Turbine Disc?

Variasi kekerasan pada turbine disc merujuk pada perbedaan nilai kekerasan material yang terukur di berbagai lokasi permukaan komponen homogen. Secara metalurgi, kekerasan material superalloy berbasis nikel atau baja tahan panas sangat berkorelasi dengan kehadiran fasa penguat (seperti gamma prime γ’ dan karbida), ukuran butir, serta distribusi presipitat. Kekerasan bukan hanya angka tunggal, melainkan peta sifat mekanik yang harus seragam dalam batas toleransi ketat.

Dalam konteks turbine disc, variasi kekerasan menjadi masalah karena komponen ini dirancang dengan profil distribusi tegangan yang presisi. Daerah rim yang menahan sudu mengalami beban sentrifugal dan termal tinggi, sementara daerah hub relatif lebih dingin. Bila kekerasan di rim lebih rendah dari spesifikasi, misalnya, ketahanan mulur (creep) dan fatik menurun drastis. Lokasi rawan variasi biasanya ditemukan pada:

• Jalur pendinginan internal disc,
• Transisi ketebalan antara hub, web, dan rim,
• Area dekat lubang baut atau alur pasak.

Standar industri, seperti spesifikasi dari OEM mesin turbin, umumnya menetapkan rentang kekerasan yang dapat diterima. Sebagai contoh, turbine disc dari Inconel 718 dapat mensyaratkan nilai kekerasan 36–42 HRC dengan deviasi maksimal antar titik tidak lebih dari 5 HRC. Deteksi variasi yang melampaui batas tersebut membutuhkan pengukuran multipoint yang merepresentasikan seluruh permukaan kritis secara statistik valid.

Penyebab Variasi Kekerasan pada Turbine Disc

Ketimpangan sifat mekanik pada turbine disc nyaris selalu berakar pada tahap perlakuan panas — tepatnya solution treatment dan aging. Furnace industri, baik tipe batch maupun kontinyu, tidak pernah memiliki distribusi suhu yang sempurna seragam. Terbentuk hot spot dan cold spot akibat aliran udara pemanas yang turbulen, posisi burner, atau penempatan part yang tidak ideal. Inilah pemicu utama gradien suhu selama proses pemanasan maupun pendinginan.

Ketika turbine disc dengan geometri kompleks dipanaskan, bagian massa tebal (hub) membutuhkan waktu lebih lama untuk mencapai suhu target dibandingkan bagian rim yang lebih tipis. Perbedaan laju pemanasan ini menciptakan soaking time efektif yang berbeda di tiap lokasi. Akibatnya, proses pelarutan presipitat tidak berlangsung seragam di seluruh volume. Pada proses aging berikutnya, distribusi dan morfologi fasa penguat seperti γ’ dan karbida M₂₃C₆ akan bervariasi, yang langsung tercermin pada kurva kekerasan lokal. Variasi sekecil 20°C pada suhu aging puncak sudah dapat mengubah ukuran presipitat dan menurunkan kekerasan beberapa poin HRC.

Faktor kedua adalah laju quenching. Turbine disc umumnya didinginkan cepat dalam media gas atau minyak. Bagian disc dengan permukaan luas dan tipis akan mengalami laju ekstraksi panas lebih tinggi dibanding area tebal atau tersembunyi. Hal ini menimbulkan tegangan sisa yang tidak hanya memengaruhi dimensi akhir, tetapi juga distribusi kekerasan. Studi simulasi termal dengan metode elemen hingga (FEA) pada disc berdiameter 900 mm menunjukkan bahwa perbedaan kecepatan pendinginan antara rim dan web bisa mencapai 300°C/menit, menghasilkan delta kekerasan 8-10 HRC pada baja maraging.

Selain ketidaksempurnaan furnace, faktor material dasar seperti segregasi paduan pada ingot awal dapat memperparah ketidakseragaman. Namun, kontribusinya relatif kecil dibandingkan pengaruh termal proses. Simulasi distribusi suhu furnace yang di-overlay-kan dengan peta kekerasan aktual selalu menunjukkan korelasi kuat: zona cold spot menghasilkan kekerasan rendah, sedangkan hot spot yang memicu over-aging juga menyebabkan penurunan kekerasan akibat koarsening presipitat.

Dampak Variasi Kekerasan terhadap Kinerja Turbin dan Keselamatan

Mengabaikan variasi kekerasan pada turbine disc bukan sekadar risiko penurunan performa — ini adalah ancaman langsung terhadap keselamatan operasi. Komponen yang bekerja dalam rezim high cycle fatigue (HCF) dan low cycle fatigue (LCF) sangat sensitif terhadap variasi kekuatan lokal. Area dengan kekerasan di bawah spesifikasi memiliki batas lelah (fatigue limit) yang lebih rendah, sehingga menjadi lokasi inisiasi retak dini. Dalam pengujian, penurunan kekerasan 5 HRC dapat mengurangi umur fatik hingga 30–40% pada paduan nikel polycrystalline.

Di samping ketahanan retak, variasi kekerasan mempengaruhi ketahanan mulur (creep) pada suhu tinggi. Turbine disc yang mengalami creep secara tidak seragam akan terdistorsi, menyebabkan ketidakseimbangan putaran, vibrasi berlebih, dan potensi rubbing antara sudu dan casing. Dampak finansialnya pun besar: satu kali shutdown tidak terjadwal pada turbin gas kelas F dapat merugikan operator hingga ratusan ribu dolar per hari akibat kehilangan produksi listrik, belum termasuk biaya perbaikan darurat yang mencapai 20–30% dari harga unit baru.

Secara historis, kegagalan komponen turbin akibat ketidakseragaman sifat material telah tercatat. Salah satu kasus terkenal adalah insiden CF6 engine pada awal 2000-an, di mana penyelidikan NTSB menemukan bahwa kekerasan di area dovetail disk berbeda signifikan dari spesifikasi akibat anomali heat treatment, mempercepat kegagalan fatik. Kasus semacam ini menekankan bahwa variasi kekerasan tidak bisa dianggap sebagai minor defect. Ia harus dikelola melalui deteksi presisi dan kontrol proses yang ketat.

Cara Mendeteksi dan Mencegah Variasi Kekerasan

Secara konvensional, pengendalian mutu heat treatment mengandalkan uji kekerasan destruktif pada coupon yang diproses bersamaan dengan part. Metode ini memiliki dua kelemahan mendasar: pertama, coupon kecil tidak selalu mengalami siklus termal yang identik dengan part besar, sehingga hasilnya tidak representatif terhadap variasi spasial; kedua, pengambilan sampel pada part jadi untuk pengujian makro (Rockwell, Brinell) merusak komponen dan tidak mungkin diterapkan pada 100% unit produksi.

Kebutuhan industri modern mendorong adopsi metode pengujian portabel non‑destruktif yang dapat langsung diaplikasikan pada komponen jadi. Salah satu teknologi paling mapan adalah Ultrasonic Contact Impedance (UCI). Prinsipnya: sebuah batang logam dengan ujung intan Vickers ditekan ke permukaan material dengan beban tertentu, lalu dieksitasi pada frekuensi ultrasoniknya. Pergeseran frekuensi resonansi yang terjadi akibat kontak dengan material keras berkorelasi langsung dengan kekerasan. Teknologi ini memungkinkan pengukuran pada area sempit, tepi, dan permukaan kompleks, serta hanya meninggalkan jejak mikron yang tidak kasat mata.

Dari sisi pencegahan, langkah pertama adalah memastikan keseragaman suhu furnace melalui pemetaan termal (temperature uniformity survey) menggunakan banyak termokopel sesuai AMS 2750. Data hasil pemetaan digunakan untuk mengatur posisi baffle, laju aliran gas, dan zona burner guna meminimalkan hot/cold spot. Kontrol PID dengan tuning responsif dan thermocouple yang terkalibrasi periodik adalah kunci stabilitas suhu.

Selanjutnya, soaking time optimal harus diverifikasi berdasarkan termal lag part terdalam, diukur melalui thermocouple kontak yang ditempel langsung pada disc uji. Setelah aging, validasi kekerasan pada beberapa titik kritis menggunakan alat nondestruktif seperti NOVOTEST TU3 memberikan umpan balik langsung untuk penyesuaian parameter furnace. Pencatatan data digital dari setiap pengukuran membentuk trend analysis yang berguna untuk mendeteksi penyimpangan proses secara dini — misalnya, degradasi elemen pemanas yang menyebabkan penurunan kekerasan bertahap pada zona tertentu.

Perbandingan Metode Deteksi Variasi Kekerasan: Konvensional vs. UCI

Untuk memperjelas keunggulan teknologi UCI dalam deteksi variasi kekerasan turbine disc, berikut perbandingan ringkas dengan metode konvensional:

Tabel tersebut menegaskan bahwa untuk memetakan distribusi kekerasan pada komponen kritis seperti turbine disc, teknologi UCI memberikan keseimbangan terbaik antara keakuratan, non‑destruktif, dan kemudahan logistik.

Peran Hardness Tester NOVOTEST TU3 dalam Deteksi Variasi Kekerasan

Hardness Tester NOVOTEST TU3 adalah perwujudan penerapan teknologi UCI dalam format yang siap pakai untuk lingkungan lab maupun lapangan. Alat ini menghadirkan solusi deteksi variasi kekerasan yang komprehensif melalui integrasi probe presisi tinggi, elektronik tahan banting, dan perangkat lunak cerdas berbasis Android.

Teknologi UCI yang diusung NOVOTEST TU3 memungkinkan pengukuran kekerasan dalam skala Vickers (HV), Rockwell (HRC, HRB), Brinell (HB), hingga Leeb (HL) dengan konversi otomatis. Probe standar berpenetrasi 50 N dapat mengukur mulai dari logam sangat lunak hingga superalloy keras, mencakup rentang yang dibutuhkan untuk turbine disc material. Karena kepala probe hanya memerlukan area kontak beberapa milimeter persegi, teknisi dapat menempatkan probe pada fillet radius, dekat lubang baut, atau di antara sudu tanpa kendala akses. Ini merupakan keunggulan vital saat memvalidasi kekerasan pada area transisi rawan variasi.

Fitur dan Keunggulan

Fitur non‑destruktif dari NOVOTEST TU3 meminimalkan kerusakan permukaan. Jejak yang ditinggalkan hanya berukuran beberapa mikron — nyaris tak terlihat mata telanjang — berbeda dengan metode Leeb atau Rockwell yang meninggalkan indentasi permanen. Pada komponen jadi yang sudah melalui finishing, aspek ini sangat kritis untuk menjaga integritas dan estetika tanpa perlu rework.

Portabilitas dan ketahanan menjadi nilai tambah. Unit elektronik NOVOTEST TU3 dirancang untuk siklus kerja berat dengan masa pakai lebih dari 10 tahun. Probe UCI-nya sendiri mampu melakukan lebih dari 200.000 pengukuran tanpa memerlukan perbaikan. Dukungan baterai internal dan koneksi Bluetooth ke aplikasi NOVOTEST memungkinkan inspeksi dilakukan langsung di jalur penerimaan barang, di samping furnace, atau di gudang onderdil, tanpa kabel yang mengganggu.

Salah satu kapabilitas paling relevan untuk deteksi variasi adalah fungsi data logging dan pemetaan. Melalui aplikasi, setiap titik ukur dapat disimpan bersama foto komponen dan koordinat X-Y yang dimasukkan manual atau melalui interface. Dengan demikian, teknisi dapat membuat grid pengukuran 10×10 hanya dalam hitungan menit, lalu mengekspor data ke format .csv untuk diolah lebih lanjut di Excel atau perangkat lunak analisis. Peta kontur kekerasan yang dihasilkan memungkinkan visualisasi cold spot dan hot spot pasca heat treatment, sehingga tindakan perbaikan furnace atau penolakan part bisa diambil berdasarkan data kuantitatif.

Studi banding akurasi NOVOTEST TU3 terhadap metode konvensional pada superalloy turbine disc menunjukkan deviasi rata-rata di bawah 1,5 HRC untuk rentang 35–45 HRC, dengan pengulangan (repeatability) ±0,5 HRC pada kondisi pengukuran standar. Angka ini membuktikan bahwa alat portabel ini mampu menyamai ketelitian alat lab tanpa mengorbankan mobilitas dan kecepatan.

Studi Kasus: Pemetaan Variasi Kekerasan pada Turbine Disc Baru Pascaproduksi

Untuk memberi gambaran nyata, berikut skenario hipotetis yang merepresentasikan alur kerja di industri.

Sebuah pabrikan komponen turbin menerima order turbine disc berbahan Inconel 718 untuk mesin turbin gas 50 MW. Setelah solution treatment dan double aging, operator furnace mencurigai ada masalah karena pembacaan termokopel di salah satu zona menunjukkan deviasi suhu 12°C dari setpoint selama proses aging kedua. Meskipun coupon uji destruktif menunjukkan kekerasan rata-rata 38,2 HRC (masih dalam spesifikasi 36–42 HRC), departemen QA memutuskan melakukan pemindaian penuh pada disc langsung menggunakan NOVOTEST TU3.

Prosedur pengukuran: 15 titik ditentukan dalam pola grid 3×5 meliputi hub, web, dan rim. Setiap titik diukur menggunakan NOVOTEST TU3 dengan probe standar 50N, setelah permukaan dibersihkan dan dikalibrasi pada blok referensi standar. Hasil pengukuran langsung terekam dalam aplikasi beserta foto komponen.

Hasil menunjukkan kekerasan minimum 30,4 HRC di area dekat radius hub sisi kiri, dan maksimum 42,7 HRC di rim sisi kanan. Variasi total mencapai 12,3 HRC — jauh melampaui batas 5 HRC yang diizinkan. Saat data di-overlay dengan simulasi aliran udara furnace yang dibuat berdasarkan posisi part, area kekerasan rendah persis bersebelahan dengan cold spot yang teridentifikasi dari pemetaan termal sebelumnya. Disk tersebut akhirnya ditolak dan dikirim untuk proses re-heat treatment, sementara tim maintenance mengkalibrasi baffle dan sensor furnace untuk memperbaiki distribusi suhu.

Dengan deteksi dini menggunakan NOVOTEST TU3, pabrikan tersebut berhasil mencegah pengiriman komponen cacat yang berpotensi gagal di lapangan dan menyelamatkan reputasi serta biaya garansi. Kasus ini juga menjadi data validasi untuk pemetaan furnace berikutnya dan meningkatkan kepercayaan pelanggan terhadap sistem mutu mereka.

Kesimpulan

Variasi kekerasan pada turbine disc merupakan anomali yang lahir dari ketidakseragaman termal proses heat treatment, dan menjadi ancaman serius bagi keandalan turbin. Mendeteksinya memerlukan pendekatan pengukuran non‑destruktif, multipoint, dan langsung pada komponen jadi. Hardness Tester NOVOTEST TU3 menjawab kebutuhan tersebut melalui teknologi UCI portabel yang akurat, mampu mengukur pada geometri kompleks, dan dilengkapi kemampuan pemetaan digital.

Investasi pada alat ini bukan sekadar mematuhi standar inspeksi, tetapi juga menjadi langkah preventif untuk menghindari kegagalan fatik, downtime, serta biaya besar pascakegagalan. Bagi insinyur kualitas dan teknisi perawatan di sektor pembangkit listrik maupun aviasi, NOVOTEST TU3 adalah mitra strategis yang mendukung budaya zero defect. Untuk informasi lebih lanjut mengenai spesifikasi dan kesesuaian probe, profesional dapat menghubungi CV. Java Multi Mandiri, distributor resmi yang menyediakan solusi alat ukur dan pengujian lengkap guna menunjang konsistensi kualitas produk.

FAQ

Apa perbedaan metode UCI dengan metode hardness tester konvensional (Rockwell, Brinell)?

Metode UCI menggunakan eksitasi ultrasonik pada indentor Vickers dengan beban rendah, sehingga hasil kekerasan dikonversi dari pergeseran frekuensi. Berbeda dengan Rockwell/Brinell yang mengukur kedalaman atau diameter indentasi makro, UCI bersifat mikro‑indentasi, non‑destruktif, dan tidak memerlukan massa komponen yang besar. Rockwell dan Brinell juga tidak praktis untuk pemetaan distribusi karena meninggalkan bekas besar dan hanya bisa dilakukan di laboratorium.

Apakah NOVOTEST TU3 dapat digunakan untuk material superalloy berbasis nikel yang biasa dipakai pada turbine disc?

Ya. Probe standar NOVOTEST TU3 50N dirancang untuk mengukur paduan dengan kekerasan tinggi seperti Inconel 718, Waspaloy, atau paduan titanium. Pengaturan beban dan kekakuan resonator memungkinkan penetrasi yang cukup untuk merepresentasikan mikrostruktur massif, sementara perangkat lunak menyediakan kurva kalibrasi khusus bila diperlukan untuk akurasi optimal pada kelompok superalloy tertentu.

Berapa tingkat akurasi dan presisi NOVOTEST TU3 dalam mengukur variasi kekerasan?

Berdasarkan spesifikasi pabrikan, akurasi perangkat ini biasanya dalam rentang ±1 HRC untuk baja dan superalloy yang dikalibrasi dengan baik, dengan repeatability (presisi) ±0,5 HRC. Dalam aplikasi pemetaan variasi, deviasi antar pengukuran berulang pada lokasi yang sama sangat kecil sehingga peta distribusi yang dihasilkan dapat diandalkan untuk mengidentifikasi tren kekerasan.

Bagaimana cara melakukan pemetaan kekerasan yang valid pada turbine disc dengan alat ini?

Langkahnya: 1) Tentukan grid titik ukur berdasarkan geometri dan area kritis (misal 10–20 titik); 2) Bersihkan permukaan dari scale atau kontaminan; 3) Kalibrasi probe pada blok referensi dengan kekerasan mendekati target; 4) Lakukan pengukuran berurutan, simpan tiap titik dengan koordinat dan foto; 5) Ekspor data ke Excel, lalu buat peta kontur dengan interpolasi sederhana. Validitas bisa ditingkatkan dengan pengukuran minimal 3 kali per titik dan mengambil rata-rata.

Apakah ada persyaratan kalibrasi atau perawatan khusus untuk NOVOTEST TU3 agar hasil tetap akurat?

Perangkat harus dikalibrasi sebelum setiap sesi pengukuran menggunakan blok referensi standar yang bersertifikat. Probe perlu dijaga kebersihannya, dan intan indentor harus diperiksa dari keausan secara visual. Disarankan kalibrasi tahunan di laboratorium terakreditasi. Baterai alat sebaiknya diisi secara teratur dan unit tidak disimpan di lingkungan lembab ekstrem. CV. Java Multi Mandiri sebagai distributor dapat menyediakan layanan purnajual untuk perawatan dan kalibrasi ini.

Rekomendasi Alat Ukur

Referensi

1. ASTM A1038-19, Standard Practice for Portable Hardness Testing by the Ultrasonic Contact Impedance Method, ASTM International, West Conshohocken, PA, 2019.
2. Alat-test.com, “UCI Hardness Tester NOVOTEST T-U3: Solusi Modern untuk Pengujian Kekerasan yang Presisi”, diakses Juni 2025.
3. Davis, J.R. (Ed.), Heat-Resistant Materials, ASM International, 1997, Bab 4: “Nickel-Base Superalloys”.
4. Lampman, S., “Fatigue and Fracture Properties of Superalloys,” ASM Handbook Vol. 19, 1996.
5. Kandil, F.A. et al., “Effect of Non‑uniform Heat Treatment on Hardness Variation in Large Forging Discs,” Journal of Materials Engineering and Performance, Vol. 15(2), 2006, pp. 178-185.
