Kontrol Ketebalan Cat Dan Pelapisan Logam Jadi Lebih Pasti Dengan Automotive Material Thickness Tester PCE-CT 25FN-ICA

Di banyak lab QA/QC dan unit inspeksi lapangan, masalahnya jarang soal “punya alat atau tidak”. Masalah yang lebih sering muncul adalah: data ketebalan pelapis (coating) tidak konsisten, sulit diulang, dan sulit dipertanggungjawabkan saat audit. Di industri otomotif misalnya, ketebalan cat yang terlalu tipis bisa membuat korosi muncul lebih cepat. Terlalu tebal bisa memicu retak rambut, tampilan “orange peel”, atau pemborosan material. Di sisi lain, saat inspeksi kendaraan (fleet, leasing, atau used car), ketebalan cat dipakai untuk mendeteksi panel yang pernah dicat ulang—dan perbedaan puluhan mikron saja bisa mengubah kesimpulan.

Di industri proses—plating/galvanis, pabrik kimia, maupun fasilitas air minum dan air limbah (WTP/WWTP)—ketebalan pelapisan pada pipa, tangki, atau struktur logam adalah “asuransi” terhadap korosi. Namun inspeksi manual sering menghadapi kendala:

• Permukaan melengkung (pipa) membuat pembacaan alat tertentu jadi tidak stabil.

• Operator berbeda menghasilkan angka berbeda karena prosedur tidak baku.

• Keterbatasan dokumentasi: angka tercatat, tapi tidak ada jejak kalibrasi yang jelas.

• Pengukuran destruktif (mis. potong sampel/cross-section) mahal, merusak aset, dan sulit dilakukan di lapangan.

Di lab kampus dan teaching lab, tantangannya bergeser: dosen ingin alat yang cukup presisi untuk demonstrasi dan riset, tapi tetap mudah dipakai mahasiswa dengan risiko salah prosedur yang rendah. Sementara di farmasi/biotek dan F&B, ketebalan pelapisan pada peralatan tertentu (mis. komponen logam yang dilapisi) sering terkait validasi proses dan konsistensi kualitas—bukan hanya estetika.

Cara Kerja Pengukuran Ketebalan Pelapisan: Prinsip Magnetik dan Eddy Current yang Praktis

Alat ukur ketebalan pelapisan seperti PCE-CT 25FN bekerja dengan prinsip non-destruktif: Anda tidak perlu menggores, memotong, atau merusak lapisan untuk mengetahui ketebalannya. Secara umum, pengukuran coating pada logam biasanya memanfaatkan dua pendekatan fisika yang sudah mapan di industri:

1. Prinsip induksi magnetik (umumnya untuk substrat besi/ferrous seperti baja).
   Lapisan non-magnetik (cat, lacquer, plastic coating) di atas baja akan “mengubah” respons medan magnet yang dibaca sensor. Dari perubahan ini, alat mengestimasi jarak antara probe dan permukaan logam dasar—yang ekuivalen dengan ketebalan lapisan.

2. Prinsip arus eddy (eddy current) (umumnya untuk substrat non-ferrous seperti aluminium).
   Pada logam non-ferrous, sensor menghasilkan medan elektromagnetik yang memicu arus eddy di substrat. Ketebalan lapisan non-konduktif di atasnya memengaruhi respons arus tersebut. Lagi-lagi, hasil akhirnya adalah estimasi ketebalan lapisan.

Mengapa pendekatan ini penting untuk jangka panjang? Karena ia mendukung inspeksi rutin tanpa “menghabiskan” aset. Untuk pipa di WWTP, struktur galvanis, panel bodi kendaraan, sampai komponen logam di lini produksi, pengukuran bisa dilakukan berkala untuk:

• memantau konsistensi proses coating,

• mendeteksi penyimpangan lebih dini,

• dan menyusun tren kualitas (walau pencatatan trennya tetap bergantung pada sistem dokumentasi Anda).

Dibanding metode konvensional yang destruktif, pendekatan ini lebih hemat waktu, tidak merusak, dan lebih mudah distandardisasi dalam SOP.

PCE-CT 25FN-ICA: Ringkas, Fokus untuk Inspeksi Coating, dan Sudah Termasuk Sertifikat Kalibrasi

Automotive Material Thickness Tester PCE-CT 25FN-ICA adalah alat untuk deteksi cepat dan presisi ketebalan lapisan pada permukaan logam. Dari materi produk yang Anda lampirkan, alat ini dirancang untuk pengukuran coating pada logam ferrous dan non-ferrous, dengan desain kecil yang mendukung pengoperasian satu tangan.

Hal yang membuat varian “-ICA” menarik untuk lingkungan QA/QC adalah keberadaan sertifikat kalibrasi ISO dalam paket pengiriman (delivery scope). Dalam praktik audit, sertifikat seperti ini sering menjadi bagian penting dari “rantai kepercayaan” data: alatnya jelas identitasnya, kalibrasinya terdokumentasi, dan pengguna punya bukti administratif saat inspeksi internal maupun eksternal.

Di level penggunaan harian, fitur yang disebutkan seperti tampilan MIN/MAX/MEAN juga membantu membuat pengambilan keputusan lebih cepat. Alih-alih hanya melihat satu angka, operator bisa menilai variasi pengukuran pada satu area, yang sering terjadi pada permukaan yang tidak sepenuhnya rata atau lapisan yang tidak homogen.

Desain dan Ergonomi: Ukuran Ringkas, Nyaman untuk Inspeksi Lapangan

Dari spesifikasi yang tertera, PCE-CT 25FN memiliki dimensi 143 × 85 × 39 mm dengan berat sekitar 100 g. Angka ini menempatkannya di kategori alat yang mudah dibawa, realistis untuk inspeksi panel bodi, komponen mesin, struktur pipa, atau pengukuran sampling di lini produksi tanpa membuat operator cepat lelah.

Catu daya menggunakan baterai 9 V (9 V block battery). Untuk penggunaan lapangan, baterai jenis ini punya dua sisi: mudah ditemukan dan cepat diganti, tetapi tetap perlu manajemen stok di gudang agar inspeksi tidak tertunda. Praktik yang umum di QA/QC adalah:

• simpan baterai cadangan di tas alat,

• catat tanggal penggantian,

• dan manfaatkan indikator baterai (disebutkan pada deskripsi) untuk mencegah pembacaan “melemah” saat daya turun.

Batas kondisi operasi yang dinyatakan adalah -10 hingga 50 °C, dengan kelembapan 20–90% RH non-condensing. Artinya alat cocok untuk mayoritas kondisi bengkel, lab, dan inspeksi lapangan umum, selama tidak digunakan pada lingkungan yang menyebabkan kondensasi air di perangkat. Kondensasi dapat mengganggu stabilitas pembacaan dan berisiko terhadap elektronik.

Antarmuka dan Pengalaman Pengguna: Tampilan Nilai dan Alur Pengukuran yang Cepat

Dari deskripsi, PCE-CT 25FN menampilkan pembacaan ketebalan dan mendukung beberapa satuan: µm, mm, dan mils. Ini penting karena kebiasaan industri berbeda-beda. Di manufaktur dan coating industri, µm umum dipakai. Di konteks tertentu (terutama standar berbasis imperial), mils masih sering muncul. Kemampuan pindah satuan tanpa kalkulator membuat workflow inspeksi lebih cepat dan mengurangi risiko salah konversi.

Fitur yang disebutkan juga mencakup:

• tampilan MIN / MAX dan MEAN (rata-rata),

• indikator baterai,

• auto shutdown (mati otomatis),

• serta kemampuan pengukuran berkelanjutan (continuous measurements).

Dalam praktik, kombinasi MIN/MAX/MEAN terasa seperti “ringkasan statistik mini” di tangan operator. Misalnya saat mengukur satu panel mobil atau satu segmen pipa, operator bisa melakukan beberapa titik ukur cepat, lalu melihat nilai rata-rata untuk dibandingkan dengan spesifikasi internal—tanpa harus menghitung manual di kertas.

Soal memori data, ekspor data, atau konektivitas, tidak ada keterangan pada materi yang Anda berikan. Karena itu, artikel ini tidak mengasumsikan adanya fitur simpan data atau transfer ke PC. Jika organisasi Anda membutuhkan integrasi LIMS atau ekspor ke Excel, poin itu sebaiknya diverifikasi langsung pada dokumen produk atau penawaran resmi.

Fitur Kunci yang Paling Terasa di Lapangan: Cepat, Fleksibel, dan Membantu Konsistensi

Berikut fitur-fitur yang tercantum pada materi resmi yang Anda kirim, beserta manfaat praktisnya:

• Desain kecil dan ringkas
  Cocok untuk inspeksi di area sempit, permukaan melengkung, atau pekerjaan yang berpindah-pindah titik.

• Frekuensi pengukuran cepat (measuring rate maksimum 2 Hz)
  Artinya alat dapat memperbarui pembacaan hingga 2 kali per detik. Ini membantu ketika Anda melakukan screening cepat (mis. 30–50 titik ukur) tanpa membuat inspeksi memakan waktu terlalu lama.

• Set kalibrasi termasuk dalam paket
  Dalam delivery scope tercantum foil kalibrasi dan standar nol untuk Fe dan NFe. Ini membantu menjaga konsistensi pembacaan dan membangun kebiasaan QA yang baik: cek nol sebelum mulai inspeksi.

• Pilihan satuan (µm, mm, mils)
  Mengurangi salah komunikasi antar tim yang terbiasa dengan satuan berbeda.

• Mode pengukuran berkelanjutan (continuous measurements)
  Berguna untuk scanning singkat atau pengukuran cepat berulang.

• Operasi satu tangan dan auto-off
  Nyaman di lapangan, mengurangi gangguan dan menghemat baterai saat operator lupa mematikan alat.

• Tampilan MIN / MAX / MEAN
  Mempercepat keputusan “apakah konsisten?” tanpa kalkulasi manual.

Yang menarik dari sudut pandang QA/QC adalah paketnya sudah “siap prosedur”: ada standar nol untuk dua jenis substrat (Fe dan NFe), ada foil kalibrasi, dan ada sertifikat kalibrasi ISO untuk kebutuhan dokumentasi.

Kontrol Eksternal dan Integrasi Sistem: Apa yang Bisa dan Tidak Bisa Disimpulkan dari Data Resmi

Pada materi yang Anda lampirkan, tidak ada informasi mengenai konektivitas (USB/Bluetooth), software, atau format ekspor data. Karena itu, satu-satunya pendekatan yang aman adalah menganggap workflow dokumentasi dilakukan secara manual (mis. lembar inspeksi, formulir QC, atau input ke sistem oleh operator).

Namun, alat seperti ini tetap dapat diintegrasikan dalam sistem mutu dengan cara sederhana:

• Buat form inspeksi yang memuat: ID alat, nomor sertifikat kalibrasi, tanggal, operator, area ukur, dan hasil MIN/MAX/MEAN.

• Tetapkan jumlah titik ukur per area (mis. 5–10 titik per panel/pipa).

• Terapkan pemeriksaan nol (zero check) sebelum dan sesudah sesi pengukuran (menggunakan Fe/NFe zero standard yang disertakan).

Jika perusahaan Anda memerlukan otomatisasi pelaporan, integrasi eksternal bisa dilakukan lewat prosedur administratif: input hasil ke Excel, lalu diolah untuk tren, histogram, dan analisis kapabilitas proses. Memang bukan “transfer data langsung”, tetapi tetap bisa skalabel jika SOP dan formnya rapi.

Spesifikasi Teknis Lengkap

Cara membaca angka-angka ini secara awam:

• Rentang 0–1500 µm berarti alat cocok untuk coating tipis (puluhan mikron) sampai lapisan yang cukup tebal (mendekati 1,5 mm).

• Resolusi 0,1 µm di rentang tipis (0–100 µm) membantu saat Anda menilai coating yang sangat tipis—misalnya primer atau lapisan tipis tertentu.

• Akurasi ±(3% + 1 µm) bisa dibayangkan seperti “ada toleransi” yang mengikuti besar angka. Pada 100 µm, 3% adalah 3 µm, lalu ditambah 1 µm → kira-kira ±4 µm.

• Ketebalan minimum substrat penting: bila logam dasarnya terlalu tipis (mis. sheet metal sangat tipis), pembacaan bisa tidak sesuai karena respons sensor berubah.

Panduan Memilih Komponen Tambahan dan Menentukan Strategi Pengukuran

Walau paket PCE-CT 25FN-ICA sudah menyertakan foil kalibrasi dan standar nol, strategi pengukuran yang baik biasanya lebih menentukan kualitas data dibanding “alatnya saja”. Berikut panduan ringkas yang bisa dipakai tim QA/QC dan lab.

Tabel panduan rentang ketebalan dan contoh aplikasi

Aksesori yang tercantum dalam paket (berdasarkan delivery scope)

• 5× calibration foil reference

• 1× Fe zero standard

• 1× NFe zero standard

• Sertifikat kalibrasi ISO

• Baterai 9 V

• Manual

Karena tidak ada informasi resmi pada materi Anda tentang aksesori opsional lain (mis. probe khusus, kabel data, casing tertentu), artikel ini tidak menambahkan daftar aksesori tambahan di luar yang disebutkan.

Faktor yang memengaruhi hasil (praktis di lapangan)

• Kebersihan permukaan: debu, oli, atau air tipis dapat menambah “jarak” dan memengaruhi pembacaan.

• Kelengkungan dan area kecil: ada batas kelengkungan minimum serta area ukur minimum Ø 20 mm; jangan memaksakan pada titik yang lebih kecil dari kemampuan alat.

• Ketebalan substrat: pastikan logam dasar memenuhi batas minimum (Fe 0,3 mm; NFe 0,05 mm).

• Konsistensi tekanan dan posisi: tekan probe dengan cara yang sama di setiap titik untuk mengurangi variasi operator.

Dua Cerita Lapangan: Dari Bengkel Inspeksi hingga Proteksi Korosi di Fasilitas Air

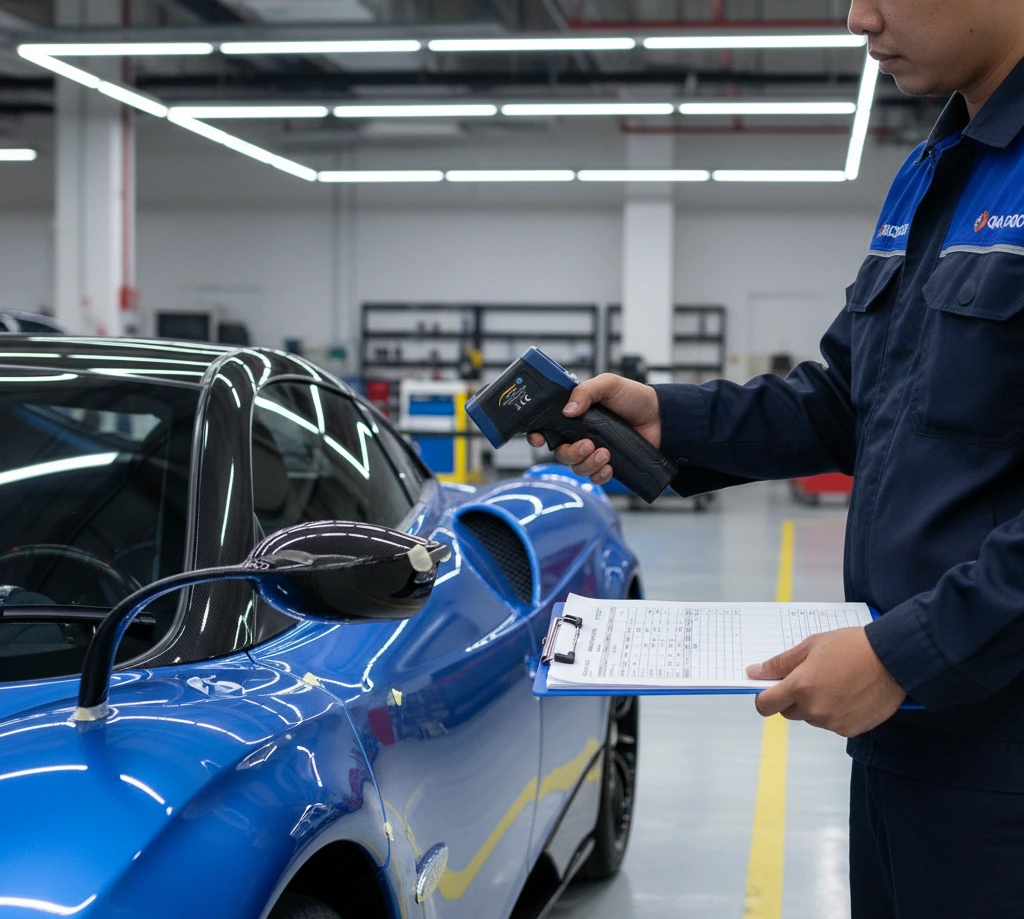

Kasus 1: Inspeksi cat panel bodi untuk evaluasi perbaikan dan cat ulang

Sebuah tim inspeksi internal di unit armada kendaraan (fleet) sering menerima kendaraan yang “secara visual bagus”, tetapi dicurigai pernah mengalami perbaikan panel. Masalahnya, pemeriksaan visual saja mudah tertipu—lampu dan refleksi bisa menutupi perbedaan. Dengan alat ukur ketebalan coating seperti PCE-CT 25FN, inspeksi dilakukan di beberapa titik pada satu panel (mis. pintu depan kanan) dan dibandingkan dengan panel simetris (pintu depan kiri) yang dianggap original.

Dalam praktik, bukan satu angka yang dicari, tetapi pola: apakah panel tertentu punya rata-rata yang jauh lebih tinggi, atau variasinya terlalu besar. Fitur MIN/MAX/MEAN membantu operator membuat kesimpulan cepat. Jika panel kanan memiliki mean jauh di atas panel kiri dan rentang MIN–MAX lebih lebar, itu indikasi kuat pernah ada proses perbaikan dan cat ulang. Dampaknya nyata:

• keputusan perawatan jadi lebih tepat,

• klaim garansi/penilaian aset lebih berbasis data,

• dan laporan inspeksi lebih mudah dipertanggungjawabkan karena alat memiliki sertifikat kalibrasi.

Kasus 2: Pemantauan ketebalan pelapisan untuk proteksi korosi pada instalasi WTP/WWTP

Di fasilitas air minum dan air limbah, struktur logam dan pipa sering dilapisi untuk menghambat korosi. Tantangannya: lingkungan lembap dan kimia tertentu mempercepat degradasi, sehingga inspeksi berkala dibutuhkan. Namun metode destruktif jelas tidak ideal karena merusak lapisan yang seharusnya melindungi.

Dengan alat ukur non-destruktif, tim pemeliharaan bisa membuat peta titik ukur: misalnya tiap 5 meter pipa utama atau beberapa titik kritis di dekat sambungan, flange, dan area yang rawan cipratan. Pengukuran berulang dari bulan ke bulan akan menunjukkan konsistensi coating awal (saat commissioning) dan membantu deteksi area yang mungkin mengalami penipisan atau ketidakteraturan aplikasi awal. Walau alat ini mengukur ketebalan coating, bukan “tingkat korosi” secara langsung, data ketebalan adalah indikator penting untuk keputusan inspeksi lanjut, misalnya kapan perlu recoating atau inspeksi visual mendalam.

Panduan Menggunakan PCE-CT 25FN-ICA Langkah demi Langkah (Skenario: Inspeksi Coating pada Panel Mobil dan Pipa Berlapis)

Berikut alur yang bisa Anda jadikan SOP ringkas, disesuaikan dengan konteks masalah di lapangan (inspeksi coating yang cepat dan dapat diaudit):

1. Persiapan permukaan

   • Pastikan area ukur bersih dari debu, oli, dan air.

   • Untuk panel mobil: lap dengan kain mikrofiber kering.

   • Untuk pipa di lapangan: bersihkan area kecil dari lumpur/kerak, lalu keringkan.

2. Cek kondisi alat

   • Pastikan baterai cukup (alat memiliki indikator baterai sesuai deskripsi).

   • Nyalakan alat dan pilih satuan yang digunakan di SOP (umumnya µm).

3. Zero check (penting untuk konsistensi)

   • Gunakan Fe zero standard untuk substrat baja (ferrous), atau NFe zero standard untuk aluminium/non-ferrous.

   • Lakukan pembacaan nol sesuai prosedur di manual (manual termasuk dalam paket).

4. Verifikasi cepat dengan foil kalibrasi

   • Pilih salah satu foil kalibrasi dan ukur pada substrat yang sesuai.

   • Tujuannya bukan “mencari angka sempurna”, tetapi memastikan pembacaan masuk akal dan stabil sebelum pengukuran lapangan dimulai.

5. Pengukuran di titik-titik yang ditentukan

   • Tekan probe secara konsisten pada permukaan.

   • Hindari titik terlalu kecil dari Ø 20 mm atau kelengkungan yang melampaui batas (konveks 5 mm; konkaf 25 mm).

   • Untuk panel mobil: buat pola 5–10 titik (atas–tengah–bawah).

   • Untuk pipa: pilih titik jam 12, 3, 6, 9 pada penampang tertentu, lalu lanjut ke segmen berikutnya.

6. Manfaatkan MIN/MAX/MEAN untuk ringkasan cepat

   • Setelah beberapa titik, catat nilai mean sebagai representasi area.

   • Catat juga MIN dan MAX jika Anda ingin menilai homogenitas lapisan.

7. Dokumentasi untuk audit

   • Catat: tanggal, lokasi/titik ukur, jenis substrat (Fe/NFe), satuan, hasil, ID alat, dan nomor sertifikat kalibrasi ISO (yang disertakan dalam paket).

8. Penutupan

   • Setelah selesai, lakukan pemeriksaan nol singkat lagi (opsional tapi bagus untuk QA) untuk memastikan tidak ada drift signifikan selama sesi pengukuran.

   • Matikan alat (atau manfaatkan auto-off).

Kesimpulan dan Rekomendasi

PCE-CT 25FN-ICA adalah alat ukur ketebalan pelapisan yang berfokus pada kebutuhan inspeksi cepat dan praktis: rentang 0–1500 µm, resolusi halus pada lapisan tipis (0,1 µm hingga 100 µm), dan dukungan substrat ferrous maupun non-ferrous. Nilai tambah yang paling “terasa” untuk QA/QC adalah paket kalibrasi yang lengkap untuk operasional (foil dan zero standard Fe/NFe) serta sertifikat kalibrasi ISO yang membantu kepatuhan dokumentasi.

Alat ini paling cocok untuk:

• QA/QC manufaktur dan bengkel inspeksi otomotif yang butuh screening cepat dan konsisten,

• industri proses dan kimia (plating/galvanis) untuk kontrol ketebalan coating,

• fasilitas WTP/WWTP untuk inspeksi non-destruktif pelapisan proteksi korosi,

• teaching lab dan riset terapan yang memerlukan alat ringkas dengan spesifikasi jelas.

Jika organisasi Anda membutuhkan fitur ekspor data otomatis atau integrasi langsung ke LIMS, pastikan memverifikasi ketersediaan konektivitas pada dokumen/penawaran resmi, karena informasi tersebut tidak tercantum pada materi spesifikasi yang Anda lampirkan.

FAQ singkat

1. Apakah PCE-CT 25FN bisa dipakai untuk logam besi dan aluminium?
   Bisa, spesifikasi menyatakan penggunaan untuk ferrous (Fe) dan non-ferrous (NFe), dan paket mencakup zero standard untuk keduanya.

2. Berapa rentang ukur ketebalannya?
   0 sampai 1500 µm.

3. Apakah alat ini mendukung satuan selain mikron?
   Ya, tersedia µm, mm, dan mils.

4. Seberapa cepat alat memperbarui pembacaan?
   Laju ukur maksimum tercantum 2 Hz.

5. Apa yang termasuk dalam paket PCE-CT 25FN-ICA?
   Unit PCE-CT 25FN, 5 foil kalibrasi, Fe zero standard, NFe zero standard, baterai 9 V, manual, dan ISO Calibration Certificate.
