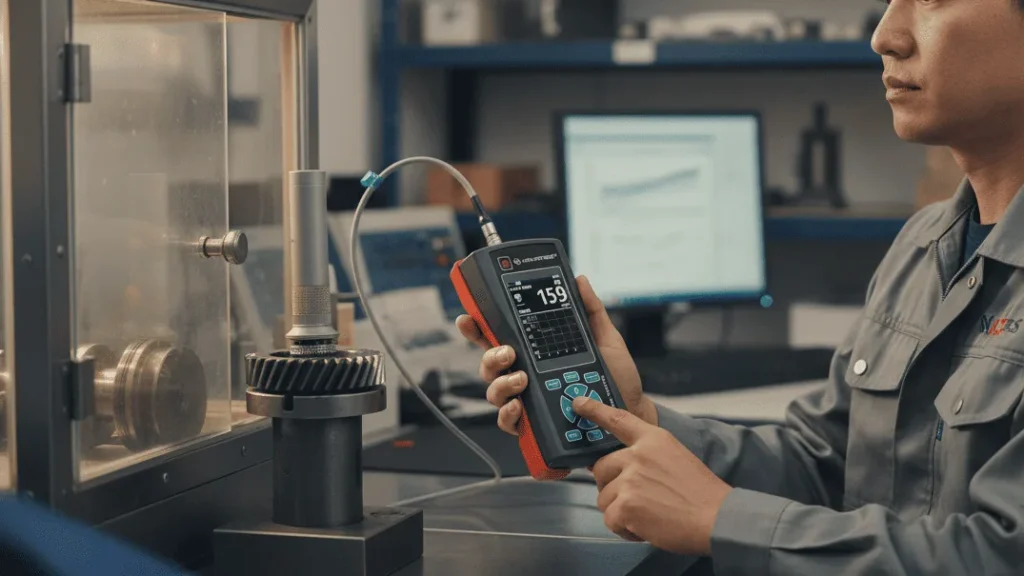

Hardness Tester NOVOTEST TU3 (Lab): Strategi Kontrol Proses Karburisasi Gear

Industri manufaktur gear tengah mengalami pergeseran fundamental. Tuntutan performa tidak lagi sekadar soal transmisi daya, melainkan menyentuh batas fisika material itu sendiri. Di tengah tekanan untuk menghasilkan komponen yang lebih ringan, lebih kuat, dan lebih tahan lama, proses karburisasi berdiri sebagai pedang bermata dua. Selain itu, perlakuan ini menciptakan permukaan gear dengan ketahanan aus superior. Di sisi lain, ia menyimpan risiko laten: over-carburization. Fenomena ini, di mana potensial karbon atmosfer tungku melampaui batas kelarutan austenit, melahirkan jaringan karbida getas yang menjadi inisiator mikro-retak. Ketika gear transmisi otomotif gagal prematur, akar penyebabnya seringkali bukan kelelahan material biasa, melainkan bencana metalurgi tersembunyi ini.

Mendeteksi anomali ini secara dini bukan lagi opsi, melainkan keharusan kompetitif. Di sinilah peran strategis alat ukur kekerasan bergeser dari sekadar alat verifikasi menjadi instrumen kontrol proses yang proaktif. NOVOTEST TU3, dengan fondasi teknologi Ultrasonic Contact Impedance (UCI), menghadirkan kapabilitas yang melampaui sekadar angka kekerasan. Perangkat ini menawarkan strategi untuk memvisualisasikan dan memetakan gradient kekerasan, mengidentifikasi area over-carburized sebelum komponen terpasang dan menyebabkan kegagalan katastropik. Artikel ini mengupas tuntas bagaimana industri perlakuan panas dapat menggunakan pendekatan terstruktur, didukung perangkat uji presisi, untuk mengubah deteksi over-carburization dari tugas inspeksi reaktif menjadi pilar kualitas prediktif.

1. Tren Utama di Industri Perlakuan Panas Gear
   1. Adopsi Standar Kualitas Global yang Rigid
   2. Maraknya Penggunaan Baja Paduan Rendah dengan Jendela Proses Sempit
   3. Ketidakstabilan Potensial Karbon dan Tren Inspeksi Komprehensif
2. Faktor Pendorong Perubahan
   1. Eskalasi Tuntutan Performa Gear
   2. Tekanan Biaya Garansi dan Reputasi Merek
   3. Kompleksitas Geometri dan Variasi Kedalaman Kekerasan
3. Dampak Terhadap Kualitas Produk
   1. Metalurgi Jaringan Karbida Getas
   2. Peningkatan Kerentanan Pitting dan Spalling
   3. Distorsi Distribusi Tegangan Sisa dan Impak Kelelahan
4. Teknologi / Metode Baru yang Muncul
   1. Prinsip Ultrasonic Contact Impedance (UCI) untuk Gear
   2. Keunggulan Komparatif UCI Melawan Metode Konvensional
   3. Validasi Metode UCI untuk Deteksi Over-Carburization
5. Implikasi bagi Pelaku Industri
   1. Strategi Kontrol Proses Berbasis Data Kekerasan
   2. Penggunaan Alat Ukur untuk Audit Berkala dan Pengendalian Scrap
   3. Peningkatan Kompetensi Operator dan Integrasi Data
6. Bagaimana Alat Uji Kekerasan Beradaptasi
   1. Mode ‘Gradient’ dan Pemetaan Area Over-Carburized
   2. Pilihan Probe UCI dan Aksesori Khusus untuk Geometri Kompleks
   3. Keandalan Data dalam Rentang Standar Internasional
7. Upaya Meningkatkan Kualitas Berkelanjutan
   1. Siklus PDCA Berbasis Data Hardness
   2. Kalibrasi dan Kolaborasi Lintas Departemen
   3. Membangun Kesadaran Deteksi Dini Sebagai Budaya Unggul
8. Kesimpulan
9. FAQ
   1. Apa penyebab utama over-carburization pada proses karburisasi gear?
   2. Bagaimana cara praktis mengidentifikasi area over-carburized menggunakan NOVOTEST TU3?
   3. Apakah NOVOTEST TU3 dapat mengukur kekerasan pada gigi gear berukuran kecil atau profil internal?
   4. Seberapa cepat pengukuran gradient hardness dengan metode UCI dibandingkan metode tradisional?
10. Referensi

Tren Utama di Industri Perlakuan Panas Gear

Lanskap industri perlakuan panas modern tidak bisa dilepaskan dari jepitan dua kekuatan: standardisasi kualitas yang kian ketat dan kompleksitas material yang meningkat. Pemahaman terhadap tren ini esensial untuk merumuskan strategi deteksi over-carburization yang efektif.

Adopsi Standar Kualitas Global yang Rigid

Standar seperti ISO 6336 untuk kalkulasi kapasitas beban gear dan AGMA 2001 telah menjadi acuan universal. Standar-standar ini tidak hanya mendikte kekuatan fatik yang diizinkan, tetapi secara implisit menetapkan batasan ketat pada integritas metalurgi case hardening. Pelanggan tier-1 otomotif kini secara rutin menuntut bukti dokumentasi bahwa tidak ada karbida kontinu atau cementite network pada batas butir permukaan gear. Kegagalan memenuhi kriteria ini berarti penolakan satu batch produksi penuh. Inspeksi mikro-metalurgi tradisional memakan waktu dan bersifat destruktif, mendorong kebutuhan platform uji yang dapat memberikan korelasi cepat antara kekerasan permukaan dan potensi cacat metalurgi.

Maraknya Penggunaan Baja Paduan Rendah dengan Jendela Proses Sempit

Baja seperti 20MnCr5, SCM420, dan SAE 8620 mendominasi aplikasi gear karena kemampuan pengerasan inti yang baik dan biaya relatif rendah. Namun, baja-baja ini memiliki komposisi paduan yang dirancang presisi, sehingga jendela (window) proses karburisasi sangat sempit. Sedikit saja overshoot potensial karbon, misalnya dari 0.8% C menjadi 1.1% C pada temperatur 930°C, sudah cukup untuk melewati batas kelarutan karbon dan memicu presipitasi karbida berlebih. Mengontrol proses ini membutuhkan umpan balik (feedback) langsung dari hasil pengukuran, bukan hanya mengandalkan sensor atmosfer tungku yang bisa mengalami drift kalibrasi.

Ketidakstabilan Potensial Karbon dan Tren Inspeksi Komprehensif

Variabilitas potensial karbon dalam tungku batch atau kontinu adalah realitas operasional. Aliran gas yang tidak merata, kebocoran tungku, atau waktu siklus yang tidak konsisten menciptakan kondisi over-carburizing lokal. Kecenderungan industri kini bergerak menuju inspeksi 100% untuk komponen kritis, beralih dari sampling statistik acak. Ini membutuhkan alat ukur yang mampu melakukan pengujian dengan throughput tinggi tanpa merusak komponen. Metode kekerasan yang cepat, portabel, dan non-destruktif menjadi prasyarat untuk mewujudkan pemeriksaan menyeluruh tanpa menciptakan bottleneck di lini quality control.

Faktor Pendorong Perubahan

Transformasi menuju pendekatan proaktif dalam deteksi over-carburization tidak terjadi dalam vakum. Sejumlah faktor bisnis dan teknis membentuk urgensi ini, memaksa produsen gear dan heat treater untuk mengadopsi metodologi yang lebih canggih.

Eskalasi Tuntutan Performa Gear

Transmisi modern menuntut gear dengan densitas daya yang sangat tinggi. Beban torsi besar disalurkan melalui profil gigi yang semakin ramping, beroperasi pada kecepatan pit yang ekstrem. Dalam kondisi tribologi seberat ini, keberadaan diskontinuitas mikro seperti karbida getas pada pitch line atau root fillet menjadi titik awal spalling. Over-carburization mengubah permukaan yang seharusnya tangguh menjadi struktur rapuh yang tidak mampu menahan tegangan kontak berulang. Tuntutan performa tinggi ini membuat toleransi terhadap anomali metalurgi menjadi nol.

Tekanan Biaya Garansi dan Reputasi Merek

Kegagalan gear lapangan menimbulkan biaya yang berlipat ganda. Mulai dari klaim garansi langsung, investigasi teknis yang mahal, hingga kerugian tak berwujud berupa erosi kepercayaan pelanggan. Untuk Original Equipment Manufacturer (OEM) otomotif, satu kasus recall akibat gear patah bisa bernilai jutaan dolar. Analisis forensik terhadap gear gagal seringkali mengungkapkan over-carburization sebagai kontributor utama. Biaya pencegahan melalui kontrol proses yang ketat dan inspeksi dini sangat kecil dibandingkan risiko finansial litigasi dan kehilangan pangsa pasar.

Kompleksitas Geometri dan Variasi Kedalaman Kekerasan

Gear modern bukan lagi komponen sederhana. Desain helical, bevel spiral, dan spline internal menciptakan tantangan akses untuk pengukuran kekerasan. Over-carburization seringkali tidak seragam; area dengan rasio luas-permukaan-terhadap-volume yang berbeda (seperti ujung gigi versus akar gigi) menyerap karbon dengan laju berbeda. Metode uji tradisional yang hanya mengandalkan satu titik pengukuran di permukaan puncak gigi tidak mampu menangkap variasi ini. Diperlukan strategi pemetaan kekerasan (hardness mapping) yang dapat menjangkau geometri rumit untuk mengungkap anomali yang terlokalisir.

Dampak Terhadap Kualitas Produk

Untuk merumuskan strategi, kita harus memahami secara fundamental bagaimana over-carburization merusak komponen gear. Dampaknya jauh melampaui angka kekerasan tinggi di permukaan; ia menciptakan bencana metalurgi yang terstruktur.

Metalurgi Jaringan Karbida Getas

Selama karburisasi terkendali, karbon berdifusi ke dalam austenit dan membentuk martensit keras saat quenching. Namun, jika potensial karbon permukaan terlalu tinggi, karbon yang tidak dapat larut akan membentuk fasa kedua berupa karbida besi (Fe3C), yang sering disebut cementite. Karbida ini mengendap di batas butir austenit sebelumnya, membentuk jaringan kontinu yang sangat keras namun ekstrem getas. Di bawah beban siklik, jaringan karbida ini berfungsi sebagai jalur preferensial untuk propagasi retak. Kekerasan mikro individu karbida bisa mencapai 900-1000 HV, menciptakan kontras kekerasan tajam dengan matriks martensit di sekitarnya (600-700 HV), yang mempercepat inisiasi retak fatik.

Peningkatan Kerentanan Pitting dan Spalling

Integritas permukaan case-hardened bergantung pada gradient kekerasan yang mulus dari permukaan ke inti. Over-carburization mengganggu distribusi ini, menciptakan puncak kekerasan dangkal yang tidak proporsional dan sering diikuti zona dengan kekerasan yang lebih rendah tepat di bawahnya (akibat retensi austenit berlebih atau kekosongan karbon pada matriks). Anomali ini menghasilkan tegangan geser sub-permukaan yang tidak seimbang saat dua permukaan gigi berkontak. Ini secara signifikan menurunkan ketahanan terhadap contact fatigue, yang bermanifestasi sebagai micro-pitting, macro-pitting, dan akhirnya spalling — terkelupasnya bagian signifikan permukaan gigi. Studi kasus pada gear helix transmisi truk berat menunjukkan kegagalan prematur di root fillet setelah 20.000 siklus uji dynamometer. Analisis metalografi konvensional tidak menemukan cacat, namun hardness mapping menggunakan NOVOTEST TU3 dengan probe UCI 20N berhasil mengidentifikasi pita kekerasan abnormal (620-680 HV) yang mengindikasikan lapisan over-carburized dangkal yang tidak terdeteksi oleh uji kekerasan Rockwell standar.

Distorsi Distribusi Tegangan Sisa dan Impak Kelelahan

Proses karburisasi yang tepat menghasilkan tegangan sisa kompresif di permukaan gear, yang secara signifikan meningkatkan umur fatik. Over-carburization mengubah distribusi tegangan sisa ini. Peningkatan volume spesifik akibat karbida dan retensi austenit yang tinggi dapat membalikkan tegangan kompresif menjadi netral atau bahkan tarik di beberapa zona transisi, menghilangkan manfaat utama dari case hardening. Hasilnya adalah penurunan drastis bending fatigue strength pada akar gigi, area paling kritis pada single tooth bending. Strategi deteksi yang hanya berfokus pada kekerasan absolut permukaan gagal menangkap distorsi bawah permukaan ini; yang dibutuhkan adalah analisis profil gradient kekerasan menyeluruh.

Teknologi / Metode Baru yang Muncul

Mengatasi tantangan deteksi over-carburization membutuhkan lompatan dari metode pengujian konvensional. Teknologi Ultrasonic Contact Impedance (UCI) yang menjadi fondasi NOVOTEST TU3 merepresentasikan perubahan paradigma ini, menawarkan kecepatan, resolusi, dan non-destruktif yang esensial.

Prinsip Ultrasonic Contact Impedance (UCI) untuk Gear

Metode UCI menggunakan batang beresonansi yang berujung indentor intan Vickers. Batang ini dieksitasi pada frekuensi ultrasoniknya. Saat indentor menembus material di bawah beban uji tertentu, frekuensi resonansi batang berubah. Perubahan frekuensi ini berkorelasi langsung dengan area kontak indentasi, yang merupakan fungsi dari kekerasan material. Keunikan UCI terletak pada kebutuhannya yang sangat kecil akan massa komponen uji dan ketebalan minimum yang rendah. Untuk aplikasi gear, ini berarti probe dapat menempatkan indentasi mikro (hanya beberapa mikron) langsung pada pitch line gigi helix yang sempit atau di dalam radius transisi root fillet tanpa terpengaruh oleh getaran atau defleksi komponen, masalah yang umum terjadi pada metode Leeb rebound.

Keunggulan Komparatif UCI Melawan Metode Konvensional

Dibandingkan dengan mikro-Vickers tradisional, perbedaan kecepatan dan kepraktisan sangat mencolok. Pengukuran mikro-Vickers memerlukan persiapan sampel metalografi (pemotongan, mounting, poles), yang tidak hanya destruktif tetapi juga memakan waktu puluhan menit per titik ukur. NOVOTEST TU3 mampu melakukan satu siklus pengukuran dalam 2-3 detik, menciptakan peta gradient kekerasan pada komponen aktual secara virtual non-destruktif.

Berikut adalah perbandingan objektif antara kedua metode dalam konteks kontrol karburisasi:

Validasi Metode UCI untuk Deteksi Over-Carburization

Studi komparatif telah memvalidasi korelasi kuat antara kekerasan UCI dengan metode Vickers, khususnya pada baja karburisasi. Prinsip pengukuran frekuensi resonansi memungkinkan deteksi anomali kekerasan yang sangat halus, seperti zona over-carburized dengan kedalaman hanya 0.1-0.2 mm. Dengan mengaplikasikan probe beban rendah (10N) pada ujung gigi, puncak kekerasan abnormal yang diakibatkan oleh konsentrasi karbida akan termanifestasi sebagai lonjakan kurva gradient yang tidak wajar. Ini memberikan konfirmasi presisi bahwa potensial karbon permukaan tungku berada di luar kendali, jauh sebelum analisis metalografi mengkonfirmasi adanya jaringan karbida.

Implikasi bagi Pelaku Industri

Adopsi teknologi deteksi dini ini menuntut perubahan strategis dalam operasional heat treater dan produsen gear. Ini bukan sekadar membeli alat baru, melainkan mentransformasi budaya kontrol kualitas.

Strategi Kontrol Proses Berbasis Data Kekerasan

Langkah pertama adalah menjadikan feedback gradient kekerasan sebagai pusat pengendalian proses. Jika NOVOTEST TU3 secara konsisten mendeteksi puncak kekerasan di atas 62 HRC setara pada area ujung gigi batch tertentu, ini adalah sinyal untuk segera melakukan audit potensial karbon pada tungku dan menyesuaikan aliran gas endogas atau memperkaya (enriching gas). Ini mengubah peran alat ukur dari sekadar pencatat cacat (defect logger) menjadi sensor proses dinamis. Data ini harus menjadi input rutin dalam morning meeting produksi untuk memutuskan penyesuaian parameter sebelum memulai produksi shift berikutnya.

Penggunaan Alat Ukur untuk Audit Berkala dan Pengendalian Scrap

Dengan portabilitas dan kecepatannya, NOVOTEST TU3 ideal untuk audit berkala. Sebuah protokol pengujian dapat dengan mudah diintegrasikan: setiap jam, operator QA mengambil sampel gear dari konveyor, menempatkannya di fixture, dan menjalankan program pengukuran titik ganda (pitch line, root, tip) dalam waktu kurang dari dua menit. Hasilnya langsung mengkonfirmasi apakah proses masih dalam batas kendali spesifikasi. Ini memungkinkan tindakan korektif seketika, menghentikan produksi scrap sebelum satu batch penuh terkarburisasi secara berlebihan. Dalam konteks ini, perangkat uji berfungsi sebagai polisi lalu lintas kualitas, mencegah aliran produk cacat ke operasi finishing dan assembly selanjutnya.

Peningkatan Kompetensi Operator dan Integrasi Data

Strategi teknologi harus paralel dengan peningkatan manusia. Operator perlakuan panas perlu dilatih untuk tidak hanya membaca nilai kekerasan, tetapi menginterpretasikan bentuk kurva gradient. Kurva yang menurun terlalu curam mungkin menandakan under-carburizing, sementara ‘hidung’ kurva yang naik di permukaan menandakan over-carburization. Data dari NOVOTEST TU3, yang disimpan secara digital dan dapat diekspor, harus diintegrasikan ke dalam sistem Statistical Process Control (SPC) yang lebih luas. Integrasi ini memungkinkan analisis tren jangka panjang, korelasi antara parameter tungku dengan variasi kekerasan, yang pada akhirnya menciptakan model proses yang robust dan prediktif.

Bagaimana Alat Uji Kekerasan Beradaptasi

NOVOTEST TU3 tidak sekadar mengukur kekerasan; arsitektur fitur dan aksesorinya dirancang spesifik untuk menjawab tantangan rumit seperti deteksi over-carburization pada komponen gear. Kemampuan adaptifnya inilah yang menjadikannya lebih dari sekadar hardness tester biasa.

Mode ‘Gradient’ dan Pemetaan Area Over-Carburized

Fitur paling relevan adalah kemampuannya untuk menjalankan serangkaian pengukuran terprogram pada satu garis virtual di penampang gear. Setelah menempatkan gear pada fixture yang stabil, teknisi dapat menjalankan pengukuran berurutan dari ujung gigi ke arah inti material. Aplikasi akan secara otomatis memplot kurva kekerasan versus jarak. Jika terdapat area over-carburized, kurva akan menunjukkan anomali lonjakan kekerasan yang tinggi dan sempit di dekat permukaan, diikuti penurunan yang mungkin lebih tajam dari profil difusi normal. Fitur arsip menyimpan data ini lengkap dengan foto komponen dan titik ukur, menciptakan bukti digital yang tak terbantahkan untuk audit dan analisis kegagalan.

Pilihan Probe UCI dan Aksesori Khusus untuk Geometri Kompleks

Tidak semua gear diciptakan sama. Untuk gear dengan modul kecil (fine pitch), probe standar 50N mungkin terlalu besar sehingga risiko misalignment tinggi. Di sinilah fleksibilitas NOVOTEST TU3 dengan probe 10N dan 20N berperan. Probe yang lebih ringan memungkinkan akses presisi ke area kritis seperti akar gigi (root) spline internal. Untuk lebih meningkatkan keandalan, penggunaan fixture khusus sangat direkomendasikan. Fixture ini dirancang untuk mengunci posisi gear dan memastikan indentor probe selalu tegak lurus terhadap permukaan ukur, mengeliminasi human error yang dapat menyebabkan deviasi data. Stabilitas fixture inilah yang menjadikan pengukuran di area miring dan radius transisi menjadi repeatable dan akurat.

Keandalan Data dalam Rentang Standar Internasional

Sebagai alat yang bekerja berdasarkan standar ASTM E92 dan ASTM A1038, NOVOTEST TU3 memberikan kepercayaan penuh terhadap integritas data. Akurasi yang diklaim mencapai ±3% bukan sekadar angka teknis; dalam konteks kontrol over-carburization, ini adalah kemampuan untuk membedakan secara repeatable antara permukaan dengan 60 HRC dan 63 HRC. Perbedaan tiga poin ini seringkali menjadi batas antara struktur martensit temper yang diterima dengan zona karbida getas yang ditolak. Dengan menggunakan reference block bersertifikat, teknisi laboratorium dapat memverifikasi dan mendokumentasikan keandalan alat ini setiap hari, membangun rantai kalibrasi yang kokoh untuk mendukung keputusan kualitas.

Upaya Meningkatkan Kualitas Berkelanjutan

Perjalanan menuju zero-over-carburization bukanlah proyek sekali jalan, melainkan siklus perbaikan tanpa akhir. NOVOTEST TU3 menjadi instrumen vital dalam siklus PDCA (Plan-Do-Check-Act), mendorong evolusi kualitas yang sistemik.

Siklus PDCA Berbasis Data Hardness

Pada fase “Plan”, data historis kekerasan digunakan untuk menetapkan batas kendali proses yang lebih ketat dan merancang profil potensial karbon yang dioptimalkan. Fase “Do” melibatkan pelaksanaan proses dan pengukuran sampling menggunakan NOVOTEST TU3. Inti dari perbaikan terletak pada fase “Check”, di mana analisis statistik trend gradient kekerasan dijalankan. Apakah ada deviasi musiman? Apakah ada korelasi antara umur komponen tungku (seperti radiant tube) dengan pergeseran kekerasan? Temuan di fase Check ini langsung menjadi input untuk fase “Act”, yaitu menyesuaikan parameter proses, mengkalibrasi ulang sensor tungku, atau mengubah frekuensi inspeksi, lalu siklus berputar kembali.

Kalibrasi dan Kolaborasi Lintas Departemen

Kualitas tidak hanya milik departemen Quality Assurance. Penerapan strategi ini membutuhkan kolaborasi erat antara tim Heat Treatment yang menjalankan tungku, tim QA yang mengoperasikan NOVOTEST TU3, dan tim R&D yang mendefinisikan spesifikasi desain. Mereka harus duduk bersama mendefinisikan apa yang dimaksud dengan gradient kekerasan “ideal” dan batas toleransi yang merepresentasikan risiko over-carburization. Rutinitas kalibrasi alat ukur menjadi tugas suci, menggunakan reference block bersertifikat, untuk memastikan bahwa diskusi lintas departemen selalu didasarkan pada data yang valid dan tidak terdebatkan. Dalam ekosistem ini, CV. Java Multi Mandiri sebagai distributor dan supplier alat ukur hardness tester berperan memastikan ketersediaan perangkat NOVOTEST TU3, probe pilihan, dan aksesori pendukung yang terkalibrasi, mendukung rantai pasok kualitas industri manufaktur gear.

Membangun Kesadaran Deteksi Dini Sebagai Budaya Unggul

Puncak dari strategi ini adalah internalisasi keyakinan bahwa setiap anomali kekerasan yang terdeteksi dini adalah kemenangan, bukan biaya. Menggagalkan satu gear over-carburized di stasiun inspeksi menyelamatkan puluhan jam kerja assembly dan jutaan rupiah potensi klaim. Edukasi terus-menerus yang menekankan biaya kegagalan lapangan versus kecepatan deteksi menggunakan UCI NOVOTEST TU3 akan menanamkan budaya “zero defect” yang proaktif. Dalam persaingan global, kemampuan untuk secara konsisten memproduksi gear dengan profil kekerasan optimal dan terdokumentasi dengan baik menjadi proposisi nilai yang membedakan pemasok komponen kelas dunia dari kompetitornya.

Kesimpulan

Fenomena over-carburization adalah musuh senyap dalam industri perlakuan panas gear, menunggu untuk mengubah investasi produksi menjadi klaim garansi yang mahal. Mengandalkan metalografi destruktif dan uji kekerasan Rockwell konvensional adalah pendekatan reaktif yang tidak lagi memadai di era kecepatan dan presisi ini. Strategi yang unggul harus bersifat prediktif, berbasis data, dan terintegrasi langsung dengan kontrol proses.

NOVOTEST TU3 dengan teknologi UCI menyediakan tulang punggung strategis untuk tujuan ini. Kecepatan, sifat non-destruktif, aksesibilitas pada geometri kompleks, dan kemampuannya menghasilkan gradient hardness map mentransformasi cara kita mendeteksi anomali karbida. Dari audit berkala, optimasi parameter tungku, hingga peta jalan menuju zero-defect, alat ini berfungsi sebagai instrumentasi kritis. Implementasi yang sukses membutuhkan komitmen pada siklus PDCA, kolaborasi lintas fungsi, dan pasokan alat ukur yang handal dari mitra distribusi teknik. Saatnya mengubah data kekerasan menjadi keputusan strategis, mengamankan setiap gigi gear yang diproduksi.

FAQ

Apa penyebab utama over-carburization pada proses karburisasi gear?

Penyebab utama over-carburization adalah ketidakseimbangan potensial karbon (carbon potential) dalam atmosfer tungku perlakuan panas. Ini terjadi ketika aliran gas karbon-rich (seperti propana atau gas alam) tidak terkontrol secara presisi, melebihi batas kelarutan karbon dalam austenit pada temperatur proses. Faktor lain meliputi kalibrasi sensor oksigen yang tidak akurat, kebocoran tungku yang menciptakan sirkulasi tidak merata, dan pengaturan waktu difusi yang terlalu singkat sehingga karbon permukaan tidak sempat berdifusi ke dalam.

Bagaimana cara praktis mengidentifikasi area over-carburized menggunakan NOVOTEST TU3?

Identifikasi dilakukan dengan memanfaatkan fitur pengukuran titik ganda untuk memetakan gradient kekerasan. Operator dapat melakukan sederet pengukuran dari ujung gigi gear menuju ke dalam (atau pada potongan sampel). Area yang terindikasi over-carburized biasanya memunculkan puncak kurva kekerasan yang sangat tinggi (di atas batas spesifikasi, misal >62-63 HRC setara) di permukaan, diikuti penurunan kekerasan yang tidak mulus ke arah inti. Lonjakan tajam ini mengindikasikan zona dengan konsentrasi karbida berlebih, berbeda dengan profil difusi normal yang lebih gradual.

Apakah NOVOTEST TU3 dapat mengukur kekerasan pada gigi gear berukuran kecil atau profil internal?

Sangat bisa. Ini adalah salah satu keunggulan utama metode UCI. Untuk gear berukuran kecil (modul kecil) atau profil internal splines, tersedia pilihan probe dengan beban rendah (10N atau 20N) yang memiliki dimensi fisik lebih kecil. Probe ini hanya membutuhkan area beberapa milimeter persegi untuk menempatkan indentasi. Ditambah dengan fixture khusus untuk menjaga stabilitas posisi, pengukuran dapat dilakukan secara akurat pada radius akar gigi (root fillet) yang sulit diakses oleh metode uji kekerasan lain.

Seberapa cepat pengukuran gradient hardness dengan metode UCI dibandingkan metode tradisional?

Perbedaan kecepatan sangat signifikan. Metode tradisional menggunakan mikro-Vickers bersifat destruktif, memerlukan pemotongan, mounting, dan pemolesan sampel. Proses ini bisa memakan waktu 20-30 menit per satu titik ukur. Sebaliknya, melakukan pemetaan gradient menggunakan NOVOTEST TU3 sangat cepat, hanya membutuhkan 2-6 detik per indentasi. Untuk mendapatkan peta 10 titik kekerasan, metode UCI bisa menyelesaikannya dalam hitungan menit pada komponen aktual tanpa merusak sama sekali, sementara metode konvensional butuh waktu berjam-jam di laboratorium.

Rekomendasi Alat Ukur

Referensi

1. ASTM International. (2019). ASTM A1038-19: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM International.
2. Davis, J. R. (Ed.). (2002). Surface Hardening of Steels: Understanding the Basics. Materials Park, OH: ASM International.
3. Herring, D. H. (2013). Atmosphere Heat Treatment: Principles, Applications, Equipment. Brookfield, WI: Atmosphere Heat Treatment LLC.
4. Parrish, G. (1999). Carburizing: Microstructures and Properties. Materials Park, OH: ASM International.
5. Höhn, B. R., Michaelis, K., & Doleschel, A. M. (2001). “Pitting Resistance of Case-Carburized Gears—Influence of Grinding and Materials.” Gear Technology, 18(3), 22-29.
