PCE-CT 80HP-F5N3 – Coating Thickness Gauge 0–5000 µm | Kontrol Ketebalan Presisi Galvanizing

Dalam industri galvanizing dan electroplating, ketebalan lapisan bukan sekadar angka teknis. Ia menentukan daya tahan korosi, umur pakai produk, serta kepatuhan terhadap standar mutu. Lapisan yang terlalu tipis berisiko gagal fungsi di lapangan, sementara lapisan yang terlalu tebal meningkatkan konsumsi material dan biaya produksi. Tantangannya, variasi geometri komponen—pipa, bracket melengkung, housing mesin—membuat pengukuran ketebalan tidak selalu sederhana.

Tanpa alat ukur yang presisi dan konsisten, proses inspeksi menjadi bergantung pada estimasi atau metode destruktif yang memakan waktu. Ketidaktepatan pengukuran dapat berdampak pada klaim pelanggan, penolakan batch, hingga audit kualitas yang tidak lolos. Di sinilah coating thickness gauge berperan sebagai instrumen kontrol mutu yang memastikan setiap lapisan berada dalam rentang spesifikasi yang ditetapkan.

Deskripsi Singkat PCE-CT 80HP-F5N3

PCE-CT 80HP-F5N3 adalah coating thickness gauge portabel untuk mengukur ketebalan lapisan pada substrat ferrous (Fe) dan non-ferrous (NFe). Alat ini mampu mengukur hingga 0–5000 µm pada material ferrous dan 0–3000 µm pada non-ferrous, sehingga sesuai untuk aplikasi galvanizing, pengecatan industri, dan pelapisan logam lainnya.

Dilengkapi sensor dengan V-groove, alat ini dapat digunakan pada permukaan cembung maupun cekung. Data hasil pengukuran dapat disimpan hingga 2000 pembacaan dan ditransfer ke komputer melalui USB untuk analisis lebih lanjut. Fitur alarm batas atas dan bawah membantu teknisi memastikan hasil tetap dalam toleransi yang ditentukan.

Dengan kombinasi akurasi, penyimpanan data, dan kemudahan penggunaan di lapangan, PCE-CT 80HP-F5N3 dirancang untuk mendukung inspeksi incoming, in-process, maupun final inspection dalam sistem quality assurance.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur ketebalan lapisan non-destruktif pada material Fe dan NFe

• Mendeteksi apakah hasil pengukuran berada dalam batas toleransi yang ditentukan

• Menyimpan dan mengekspor data hasil ukur untuk dokumentasi mutu

Kegunaan Spesifik di Lapangan

Sebelum proses produksi

• Verifikasi ketebalan coating material dari vendor (incoming inspection)

• Validasi sampel awal sebelum produksi massal

Saat proses berlangsung

• Monitoring ketebalan lapisan galvanis atau plating secara berkala

• Penyesuaian parameter proses berdasarkan hasil pengukuran aktual

Sesudah proses

• Final inspection sebelum pengiriman

• Dokumentasi ketebalan untuk audit atau laporan pelanggan

Mode Kerja / Metode Pengukuran

Alat ini mendukung beberapa mode probe:

• Auto material detection mode (Fe + NFe)

• Magnet mode (Fe)

• Eddy current mode (NFe)

Mode otomatis memudahkan teknisi saat bekerja dengan berbagai jenis substrat tanpa perlu pengaturan manual yang kompleks.

Bidang / Industri Pengguna

• Industri galvanizing hot-dip – kontrol ketebalan lapisan seng

• Electroplating – pengukuran lapisan nikel, krom, atau tembaga

• Fabrikasi baja – inspeksi coating pelindung korosi

• Manufaktur otomotif – verifikasi ketebalan cat dan pelapisan komponen

• Industri konstruksi – kontrol mutu struktur baja berlapis

Di setiap sektor tersebut, alat ini berfungsi sebagai instrumen quality control untuk memastikan kesesuaian spesifikasi teknis.

Keunggulan / Highlights

Beberapa keunggulan yang relevan untuk profesional industri:

• Sensor dengan V-groove memudahkan pengukuran pada permukaan melengkung

• Rentang ukur luas hingga 5000 µm pada Fe

• Penyimpanan hingga 2000 data untuk dokumentasi proses

• Alarm batas atas dan bawah membantu meminimalkan kesalahan interpretasi

• Housing dengan pelindung karet meningkatkan ketahanan penggunaan lapangan

• Transfer data USB 2.0 untuk analisis lebih lanjut

Dalam praktiknya, fitur-fitur ini membantu teknisi bekerja lebih efisien, mengurangi risiko salah baca, dan mempercepat proses inspeksi tanpa mengganggu alur produksi.

Perbandingan / Posisi Produk

Dibanding metode manual, penggunaan thickness gauge portabel memberikan hasil yang lebih konsisten dan terdokumentasi dengan baik.

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan alat: pasang baterai dan hubungkan sensor.

2. Nyalakan alat dan pilih mode pengukuran (auto/Fe/NFe).

3. Lakukan zero calibration pada substrat dasar.

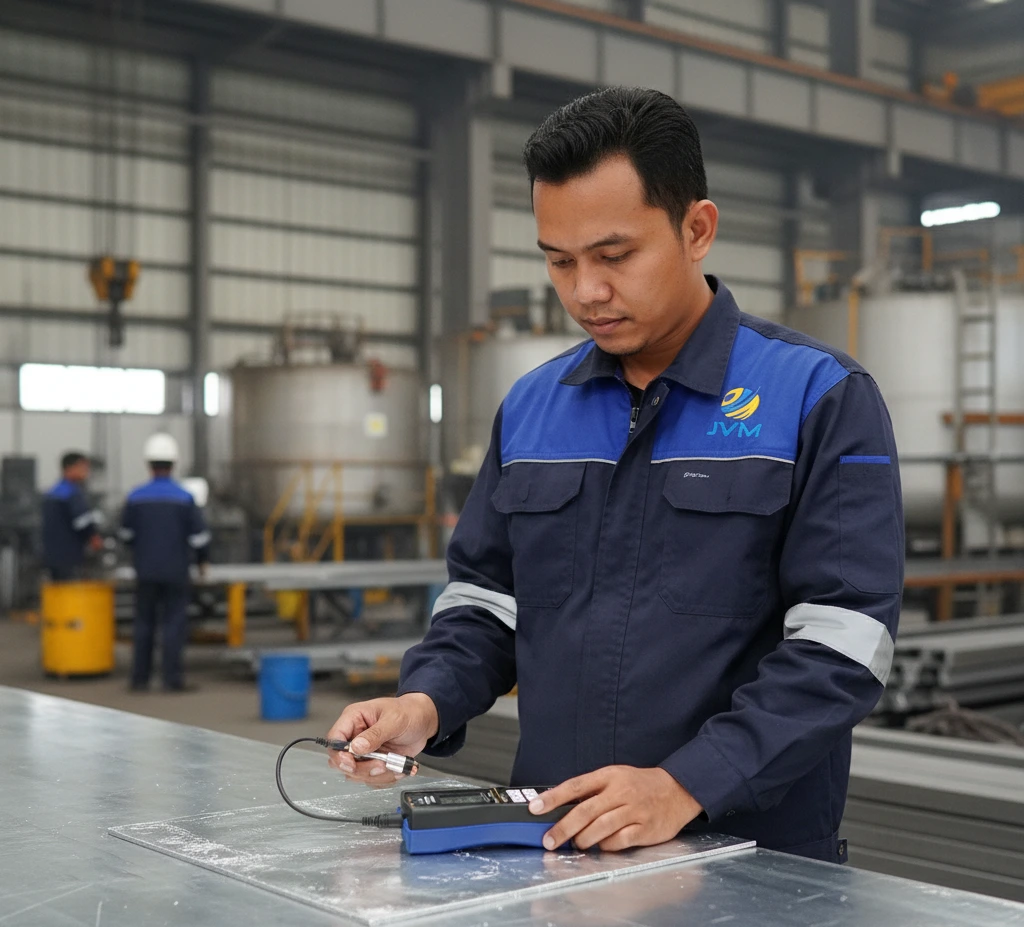

4. Tempelkan probe tegak lurus pada permukaan yang akan diukur.

5. Baca hasil pada layar LCD.

6. Simpan data jika diperlukan.

7. Transfer data ke komputer melalui USB untuk analisis lanjutan.

Catatan: Pastikan permukaan bersih dari debu atau minyak untuk hasil yang stabil.

Cara Kerja / Metode Pengukuran

Pada substrat ferrous, alat bekerja menggunakan prinsip magnetik. Ketebalan lapisan memengaruhi jarak antara probe dan substrat baja, yang kemudian dikonversi menjadi nilai ketebalan.

Pada substrat non-ferrous seperti aluminium atau tembaga, alat menggunakan metode eddy current. Arus eddy yang diinduksi pada material berubah sesuai ketebalan lapisan, lalu diolah menjadi pembacaan numerik.

Mode auto memungkinkan alat mendeteksi jenis substrat secara otomatis. Batasan penggunaan mengikuti spesifikasi radius minimum dan kondisi lingkungan operasi yang telah ditentukan.

Kelengkapan Produk

• Unit Coating Thickness Gauge PCE-CT 80HP-F5N3

• Sensor

• 3 x baterai AAA

• Set foil standar

• Calibration plates (Fe dan NFe)

• Carrying case

• Instruction manual

Manfaat bagi Pengguna

• Efisiensi kerja melalui pengukuran cepat dan non-destruktif

• Peningkatan kualitas melalui kontrol ketebalan yang konsisten

• Penghematan biaya akibat minimnya rework dan scrap

• Dokumentasi digital untuk audit dan sertifikasi mutu

• Mengurangi risiko kesalahan interpretasi hasil inspeksi

FAQ

Apakah alat ini bisa digunakan pada baja galvanis?
Ya, alat ini dapat mengukur lapisan pada substrat ferrous seperti baja.

Apakah dapat digunakan pada aluminium berlapis?
Ya, dengan mode eddy current untuk substrat non-ferrous.

Apakah perlu kalibrasi rutin?
Disarankan melakukan zero calibration sebelum sesi pengukuran untuk menjaga konsistensi.

Apakah data bisa dipindahkan ke komputer?
Bisa, melalui USB 2.0.

Apakah alat ini cocok untuk inspeksi akhir sebelum pengiriman?
Ya, terutama dengan fitur alarm batas atas dan bawah untuk kontrol mutu.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya coating thickness gauge dalam mendukung proses galvanizing dan electroplating Anda. Kami berfokus melayani kebutuhan industri dan manufaktur dengan menyediakan instrumen pengukuran presisi seperti PCE-CT 80HP-F5N3 serta perangkat laboratorium lainnya untuk membantu perusahaan Anda menjaga konsistensi ketebalan lapisan dan memenuhi standar mutu. Jika Anda ingin meningkatkan akurasi inspeksi dan efisiensi quality control, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
