PCE-CT 80HP-F5N3-ICA – Coating Thickness Gauge 0–5000 µm | Kontrol Ketebalan Presisi Untuk Shipyard

Dalam industri galangan kapal internasional, sistem pelapisan bukan sekadar estetika, melainkan lini pertahanan utama terhadap korosi, abrasi, dan degradasi lingkungan laut. Ketebalan cat atau coating yang tidak sesuai spesifikasi dapat mempercepat korosi baja, memicu blistering, hingga menyebabkan kegagalan proteksi dini. Dampaknya bukan hanya pada umur struktur, tetapi juga biaya docking ulang, klaim garansi, hingga risiko keselamatan operasional.

Pengukuran ketebalan coating yang tidak akurat atau tidak terdokumentasi dengan baik juga dapat menjadi temuan audit saat commissioning, klasifikasi kapal, maupun inspeksi periodik. Dalam konteks inilah penggunaan alat ukur ketebalan coating yang presisi, repeatable, dan terdokumentasi menjadi kebutuhan teknis yang tidak bisa ditawar.

Deskripsi Singkat PCE-CT 80HP-F5N3-ICA

PCE-CT 80HP-F5N3-ICA adalah coating thickness gauge portabel untuk pengukuran ketebalan lapisan pada material ferrous (Fe) dan non-ferrous (NFe). Alat ini mampu mengukur hingga 5000 µm pada substrat besi dan 3000 µm pada substrat non-magnetik seperti aluminium dan tembaga.

Dirancang untuk penggunaan lapangan, alat ini dilengkapi sensor dengan V-groove pada kepala ukur, memungkinkan pengukuran pada permukaan datar maupun melengkung. Dengan fitur penyimpanan data hingga 2000 pembacaan dan dukungan USB 2.0 untuk transfer data, alat ini mendukung dokumentasi kualitas secara sistematis.

Versi ini sudah termasuk ISO-Calibration Certificate, memberikan jaminan bahwa alat telah dikalibrasi sesuai standar, sehingga cocok untuk kebutuhan audit, quality control, dan dokumentasi proyek internasional.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur ketebalan lapisan coating pada substrat Fe (steel, iron)

• Mengukur ketebalan lapisan coating pada substrat NFe (aluminium, copper)

• Mendukung inspeksi kualitas coating sebelum, selama, dan setelah aplikasi

Kegunaan Spesifik di Lapangan

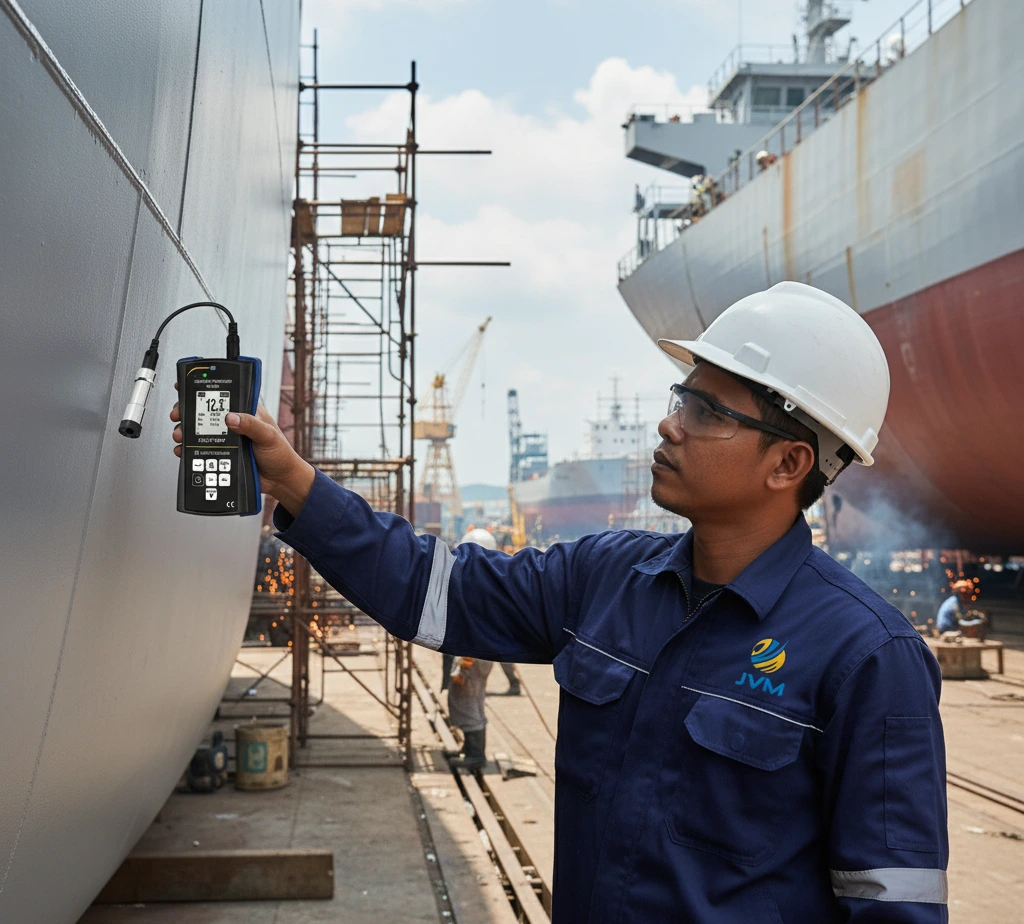

Dalam konteks shipyard, alat ini digunakan untuk:

• Verifikasi ketebalan primer, intermediate coat, dan top coat

• Pemeriksaan ulang setelah blasting dan repainting

• Kontrol kualitas sebelum sea trial atau handover

• Inspeksi periodik saat maintenance docking

Skenario Penggunaan

Sebelum Pekerjaan:

• Kalibrasi alat menggunakan foil standar

• Penentuan target range ketebalan sesuai spesifikasi proyek

Saat Pekerjaan:

• Pengukuran berkala setiap layer coating

• Monitoring batas atas dan bawah alarm limit

• Penyimpanan data per zona struktur

Sesudah Pekerjaan:

• Evaluasi statistik (mean, min, max, standard deviation)

• Ekspor data ke komputer untuk dokumentasi proyek

Mode Kerja / Metode Pengukuran

Alat ini mendukung beberapa mode:

• Auto material detection mode (Fe + NFe)

• Magnet mode (Fe)

• Eddy current mode (NFe)

Mode ini memungkinkan teknisi bekerja pada berbagai jenis substrat tanpa perlu mengganti alat.

Bidang / Industri Pengguna

• Shipyard internasional – sebagai alat QC ketebalan coating lambung kapal

• Industri offshore – inspeksi coating platform dan struktur baja laut

• Fabrikasi baja berat – kontrol kualitas sebelum pengiriman

• Industri manufaktur tangki dan pipa – verifikasi ketebalan pelapisan protektif

• Perusahaan inspeksi independen – alat audit ketebalan non-destruktif

Keunggulan / Highlights

Beberapa aspek yang relevan bagi teknisi lapangan:

• V-groove pada probe membantu pengukuran pada permukaan silinder atau melengkung, memudahkan inspeksi pipa dan frame kapal.

• Resolusi hingga 0,1 µm (<100 µm) membantu teknisi membaca lapisan tipis secara lebih detail.

• Data memory hingga 2000 pembacaan mendukung dokumentasi proyek besar tanpa pencatatan manual berulang.

• Fitur alarm batas atas dan bawah membantu meminimalkan risiko coating under-spec atau over-thickness.

• Multi-point calibration (1–4 titik per grup) membantu meningkatkan repeatability hasil pengukuran.

• Auto shutdown 3 menit membantu efisiensi penggunaan baterai saat pekerjaan berpindah lokasi.

Fitur-fitur ini membantu teknisi bekerja lebih sistematis, mengurangi potensi kesalahan baca, dan mempercepat proses verifikasi di lapangan.

Perbandingan / Posisi Produk

Pendekatan non-destruktif dengan penyimpanan data memberikan keunggulan dalam proses commissioning dan audit klasifikasi kapal.

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan Alat
   Pasang baterai AAA, nyalakan alat, dan pilih satuan yang diinginkan (µm, mm, atau mils).

2. Kalibrasi
   Lakukan zero calibration pada substrat dasar, kemudian gunakan foil standar untuk multi-point calibration sesuai kebutuhan.

3. Pilih Mode
   Gunakan auto detection atau pilih magnet (Fe) / eddy current (NFe) sesuai jenis material.

4. Proses Pengukuran
   Tempelkan probe tegak lurus pada permukaan coating. Pastikan permukaan bersih dan kering.

5. Penyimpanan Data
   Simpan hasil pengukuran dalam grup yang sesuai. Gunakan mode statistik untuk evaluasi cepat.

6. Transfer Data
   Gunakan USB 2.0 untuk memindahkan data ke komputer jika diperlukan dokumentasi proyek.

Catatan penting: Hindari pengukuran pada permukaan dengan kondensasi atau suhu ekstrem di luar rentang operasional.

Cara Kerja / Metode Pengukuran

Pada substrat ferrous, alat menggunakan prinsip magnetik untuk mendeteksi perubahan medan akibat ketebalan lapisan non-magnetik di atas baja. Pada substrat non-ferrous seperti aluminium, digunakan prinsip eddy current.

Sensor mendeteksi jarak antara probe dan substrat logam dasar melalui respons medan magnet atau arus eddy. Perbedaan respons ini dikonversi menjadi nilai ketebalan dalam µm atau mils.

Batasan penggunaan:

• Hanya untuk substrat logam Fe dan NFe

• Permukaan harus cukup rata atau memenuhi radius minimum

• Tidak untuk lapisan di atas material non-konduktif tanpa substrat logam

Kelengkapan Produk

• 1 × Coating Thickness Gauge PCE-CT 80HP-F5N3-ICA

• 1 × Sensor

• 3 × 1.5V AAA batteries

• 1 × Carrying case

• 1 × Set of standard foils

• 1 × Calibration plates (Fe and NFe)

• 1 × Instruction manual

• 1 × ISO-Calibration Certificate

Manfaat bagi Pengguna

• Meningkatkan efisiensi inspeksi coating pada proyek besar

• Membantu memastikan ketebalan sesuai spesifikasi teknis

• Mendukung dokumentasi audit dan klasifikasi kapal

• Mengurangi risiko pekerjaan ulang akibat coating under-thickness

• Membantu pengendalian mutu berbasis data statistik

FAQ

• Apakah alat ini bisa digunakan pada aluminium?
  Ya, menggunakan mode eddy current untuk substrat non-ferrous seperti aluminium.
• Apakah pengukuran merusak coating?
  Tidak, metode ini non-destruktif.
• Apakah perlu kalibrasi rutin?
  Disarankan melakukan kalibrasi sebelum pekerjaan untuk memastikan akurasi.
• Apakah alat ini cocok untuk audit ISO?
  Versi ini sudah termasuk ISO-Calibration Certificate sehingga mendukung kebutuhan audit.
• Berapa kapasitas penyimpanan datanya?
  Maksimal 2000 pembacaan dalam mode GEN.
