PCE-CTI 10: Clamp Meter TRMS Untuk Diagnosis Kelistrikan Kendaraan Dan Sistem Industri Tanpa Memutus Rangkaian

Di lapangan, masalah kelistrikan jarang datang dalam bentuk “angka yang jelas”. Yang lebih sering terjadi adalah gejala: MCB kadang trip saat motor start, inverter/VFD memunculkan alarm sesekali, kabel dan konektor terasa hangat, atau tegangan supply terlihat “normal” tetapi beban tetap tidak stabil. Pada konteks otomotif modern (terutama armada, workshop, dan fasilitas perakitan), tantangannya makin mirip industri: ada beban induktif, switching power supply, konverter frekuensi, hingga sistem charging yang kompleks. Tanpa pengukuran yang tepat, investigasi sering berubah jadi coba-coba—mengganti komponen satu per satu, membuang waktu, dan tetap berisiko gagal menemukan akar masalah.

Risikonya tidak ringan. Salah membaca arus start (inrush) bisa membuat proteksi disetel keliru: terlalu sensitif sehingga downtime meningkat, atau terlalu longgar sehingga komponen rentan panas berlebih. Salah menginterpretasi sinyal pada sistem dengan inverter bisa menyesatkan diagnosis—data tegangan/arus tampak “aneh”, padahal masalahnya ada pada harmonisa, frekuensi kerja, atau kondisi beban. Dalam skenario yang lebih buruk, prosedur ukur yang mengharuskan memutus rangkaian dapat meningkatkan risiko kesalahan kerja dan memperpanjang waktu henti. Di titik inilah clamp meter TRMS dengan rentang ukur luas, fitur inrush, mode VFD, logging data, dan konektivitas menjadi alat kerja yang terasa “wajib”, bukan sekadar pelengkap. PCE-CTI 10 dirancang untuk kebutuhan itu.

Deskripsi PCE-CT 80-FN3-ICA

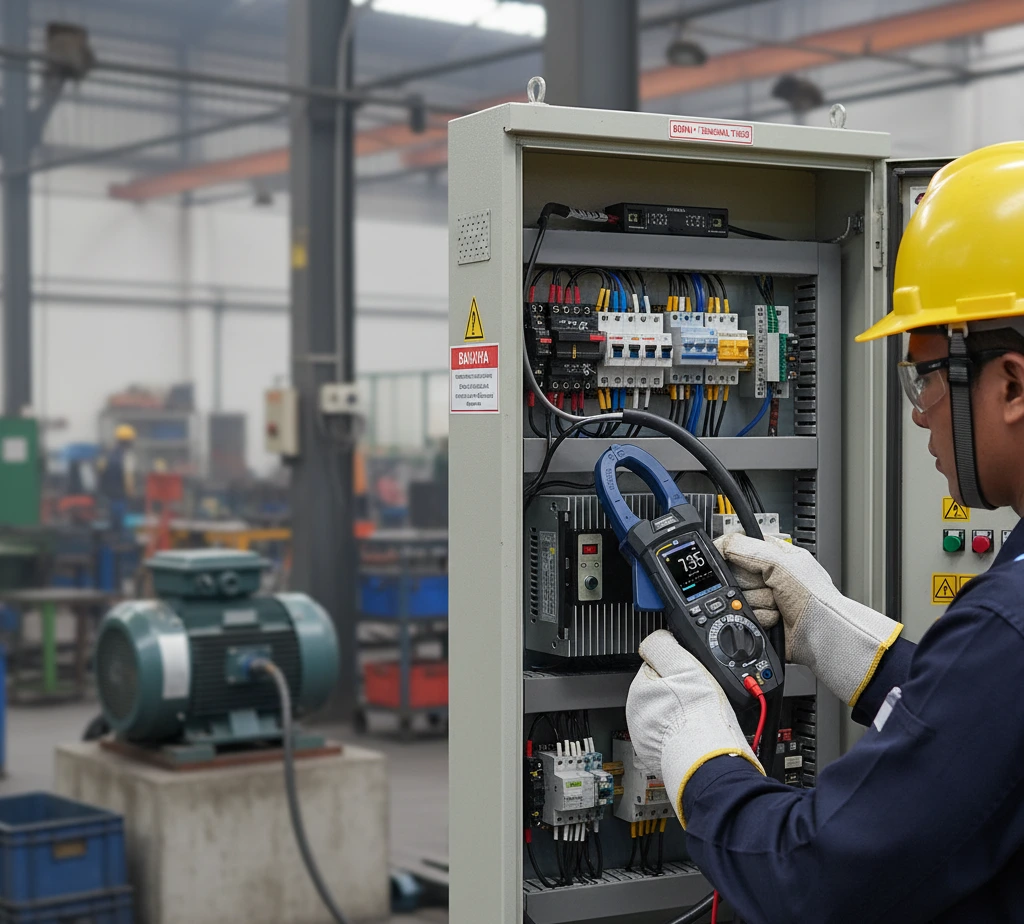

PCE-CTI 10 adalah clamp meter True RMS (TRMS) AC/DC untuk pengukuran tegangan hingga 1500 V dan arus hingga 1000 A melalui rahang clamp secara induktif—artinya arus dapat diukur tanpa memutus rangkaian. Dalam praktik troubleshooting, kemampuan “ukur saat sistem tetap berjalan” ini sering menjadi pembeda antara diagnosis cepat dan downtime berkepanjangan.

Selain pengukuran dasar (V, A, Ω), PCE-CTI 10 menambahkan fitur yang memang dibutuhkan di dunia maintenance modern: pengukuran inrush current untuk start motor/beban induktif, mode LowZ untuk mengurangi efek tegangan hantu pada jalur AC, fungsi VFD untuk pengukuran pada sisi input/output konverter frekuensi, NCV untuk verifikasi tegangan tanpa kontak, serta data logging hingga 100.000 titik lengkap dengan tanggal dan waktu. Data dapat dikirim lewat Bluetooth 4.0 ke perangkat Android/iOS melalui aplikasi MeterBox Pro untuk dokumentasi dan analisis cepat.

Keunggulan utamanya bukan sekadar “banyak fitur”, melainkan bagaimana fitur-fitur itu menyatu untuk satu tujuan: membuat pengukuran lapangan lebih aman, lebih cepat, dan lebih mudah dipertanggungjawabkan dalam laporan QC/maintenance.

Fungsi & Kegunaan Produk

Pertanyaan paling praktis: “Bisa dipakai buat apa?” Di bawah ini adalah gambaran penggunaan PCE-CTI 10 dari sudut pandang pekerjaan lapangan.

Jenis pengukuran yang didukung

• Arus AC/DC dengan rahang clamp hingga 1000 A (pilihan range 60 A, 600 A, 1000 A).

• Tegangan DC hingga ±1500 V dan tegangan AC hingga 1500 V.

• Mode LowZ (impedansi rendah) untuk pengukuran tegangan AC/DC yang lebih “tegas” pada lingkungan dengan noise/kapasitansi liar.

• Frekuensi dan duty cycle.

• Resistansi, uji kontinuitas, uji dioda, kapasitansi.

• Suhu menggunakan termokopel tipe-K (dengan adaptor).

• NCV (non-contact voltage) untuk verifikasi keberadaan tegangan.

• Mode VFD untuk pengukuran pada sistem konverter frekuensi (berguna saat data “tidak masuk akal” di mode biasa).

• Logging data hingga 100.000 pembacaan dan tampilan tren grafik.

Kondisi penggunaan yang umum

• Troubleshooting beban induktif (motor, kompresor, pompa, blower) saat start dan saat beban berubah.

• Audit kelistrikan pada panel distribusi, MCC, serta jalur ke beban tanpa menghentikan proses.

• Pemeriksaan sistem dengan inverter/VFD di sisi primer maupun sekunder.

• Pengujian cepat di area kerja yang menuntut perlindungan debu/air (IP65) dan kategori instalasi yang lebih tinggi.

Masalah yang diselesaikan

• Mengidentifikasi lonjakan arus start yang memicu trip proteksi (inrush).

• Memverifikasi tegangan “nyata” vs tegangan hantu pada jalur AC (LowZ).

• Mengurangi salah diagnosis pada sistem inverter akibat bentuk gelombang non-sinus (VFD).

• Membuat pencatatan hasil ukur lebih rapi: timestamp, interval logging, dan ekspor via Bluetooth untuk laporan.

Contoh konteks kerja (mengikuti pola kebutuhan lapangan):

• Diagnosis arus start motor pompa pada line utilitas dan melihat dampaknya ke drop tegangan.

• Audit arus beban pada jalur charging/kelistrikan workshop armada, tanpa melepas kabel.

• Inspeksi panel kontrol dengan VFD untuk memastikan pembacaan frekuensi dan kondisi operasi sesuai setpoint.

• Quality control instalasi: verifikasi tegangan, kontinuitas, dan indikasi adanya tegangan di titik kerja sebelum tindakan lanjutan.

Bidang / Industri Pengguna

• Industri otomotif (workshop, armada, perakitan, dan testing kelistrikan)

• Manufaktur & fabrikasi (MCC, panel distribusi, lini produksi)

• Maintenance & inspection (predictive/preventive maintenance)

• Energi terbarukan (PV, wind, water power) dan utilitas

• Mechanical engineering & industrial plants

• Kontraktor elektro dan commissioning instalasi

Keunggulan / Highlights

• Pengukuran arus induktif tanpa memutus rangkaian, mempercepat troubleshooting dan mengurangi intervensi pada sistem berjalan.

• Rentang ukur tinggi: hingga 1500 V (AC/DC) dan hingga 1000 A (AC/DC) untuk cakupan aplikasi yang luas.

• True RMS untuk pembacaan yang lebih representatif pada sinyal non-ideal (umum pada beban modern).

• Fitur inrush current untuk menangkap lonjakan start (penting untuk set proteksi dan analisis start motor).

• Mode LowZ untuk mengurangi efek pembacaan tegangan “mengambang/phantom” pada jalur AC.

• Mode VFD untuk pengukuran pada sistem konverter frekuensi, membantu interpretasi data di lingkungan inverter.

• Data logging sampai 100.000 titik dengan tanggal dan waktu, plus tampilan tren grafik di perangkat dan di aplikasi.

• Bluetooth 4.0 dan dukungan aplikasi MeterBox Pro (Android/iOS) untuk dokumentasi dan pemindahan data yang cepat.

• Proteksi lingkungan IP65 dan kategori keselamatan hingga CAT IV 600 V / CAT III 1000 V / CAT II 1500 V untuk kerja lapangan yang lebih percaya diri.

Perbandingan / Posisi Produk

Perbandingan & Posisi Produk

Di banyak tempat, pengukuran arus masih dilakukan dengan cara konvensional: memutus rangkaian untuk memasang alat seri, atau mengandalkan pembacaan sesaat tanpa rekaman. Cara ini bisa bekerja, tetapi kurang cocok untuk kondisi real-world: beban berubah, ada lonjakan start, dan downtime mahal.

Perbandingan praktis yang relevan:

Posisinya di kategori alat sejenis: PCE-CTI 10 berada di kelas clamp meter TRMS serbaguna untuk maintenance/commissioning yang membutuhkan gabungan rentang ukur tinggi, fitur khusus (LowZ, VFD, inrush), serta pencatatan data yang siap dipakai untuk laporan. Bukan sekadar alat “cek cepat”, tetapi alat diagnosis yang membantu mengambil keputusan teknis dengan data yang bisa ditelusuri.

Spesifikasi Teknis

Berikut ringkasan spesifikasi teknis kunci PCE-CTI 10.

Sumber online yang mencantumkan produk:

• Halaman produk PCE Instruments (PCE-CTI 10)

• Salah satu halaman distributor yang mencantumkan PCE-CTI 10 dan fitur utamanya

Tata Cara Pemakaian

Berikut alur ringkas 6 langkah yang realistis untuk kerja harian teknisi/QC.

1. Persiapan alat
   Pastikan baterai cukup, pasang test lead bila mengukur tegangan/ohm, atau siapkan rahang clamp untuk pengukuran arus. Pastikan pilihan range dan mode sesuai pekerjaan (AC/DC, LowZ, VFD, dsb.).

2. Pilih fungsi dengan rotary selector
   Putar selektor ke posisi yang dibutuhkan: V, LowZ, Hz/%, Ω/diode/continuity/cap, suhu, arus 60A/600A/1000A, atau mode eksternal clamp.

3. Kalibrasi sederhana (praktik lapangan)
   Untuk NCV, cek dulu pada sumber tegangan yang sudah diketahui. Untuk pengukuran arus clamp, pastikan hanya satu konduktor berada di dalam rahang (bukan kabel multi-inti yang membawa pergi-pulang bersamaan).

4. Proses pengukuran

   • Tegangan: sambungkan test lead dan gunakan MODE untuk memilih DC/AC/AC+DC/frekuensi sesuai kebutuhan.

   • Arus: jepit satu konduktor, pilih AC/DC, stabilkan posisi, lalu baca hasil.

   • Inrush: tekan dan tahan tombol INRUSH/Menu minimal 2 detik, lalu nyalakan beban untuk menangkap lonjakan awal.

5. Logging dan penyimpanan data
   Masuk menu Recording untuk memulai perekaman, atur sample interval dan durasi sesuai kebutuhan. Tinjau hasil lewat Recall/Trend untuk melihat pola perubahan.

6. Transfer data dan dokumentasi
   Aktifkan Bluetooth, hubungkan melalui aplikasi MeterBox Pro (koneksi dilakukan dari aplikasi, bukan dari menu Bluetooth ponsel), lalu ekspor/arsipkan hasil sesuai format laporan internal.

Catatan penting:

• Untuk kapasitansi, pastikan kapasitor sudah di-discharge sebelum dan setelah pengukuran untuk mencegah sengatan dan error pembacaan.

• NCV dipengaruhi isolasi dan shielding; gunakan sebagai verifikasi awal, bukan pengganti prosedur LOTO/verify-dead pada pekerjaan berisiko.

Cara Kerja / Metode Pengukuran

PCE-CTI 10 menggabungkan dua pendekatan ukur utama:

1. Pengukuran arus induktif (clamp)
   Arus pada konduktor dibaca tanpa kontak langsung melalui prinsip induksi elektromagnetik. Inilah alasan utama clamp meter unggul untuk inspeksi cepat dan troubleshooting tanpa memutus rangkaian. Pada pekerjaan commissioning atau maintenance, ini mengurangi risiko kesalahan pemasangan seri dan mempercepat pengambilan data.

2. Pengukuran tegangan/parameter listrik via test lead
   Untuk V, Ω, diode, continuity, kapasitansi, frekuensi, dan duty cycle, alat bekerja seperti multimeter modern. Mode LowZ menurunkan impedansi input sehingga pembacaan menjadi lebih “berbobot” pada jalur yang rawan tegangan kapasitif/induksi liar—hal yang sering muncul di panel dengan kabel panjang, jalur paralel, atau lingkungan dengan noise.

3. Mode VFD (frequency inverter)
   Pada sistem inverter, bentuk gelombang sering tidak sinus. Akibatnya, pengukuran standar dapat menampilkan angka yang sulit ditafsirkan. Mode VFD membantu pengukuran pada sisi primer maupun sekunder konverter frekuensi, terutama saat Anda perlu memastikan sistem bekerja dalam rentang frekuensi yang benar dan memantau perubahan saat load berubah.

Kelengkapan Produk

• Unit clamp meter PCE-CTI 10

• Termokopel tipe-K dengan adaptor

• Sepasang test leads

• Carrying case

• Battery charging station

• Baterai rechargeable

• User manual

Manfaat bagi Pengguna

• Efisiensi kerja: pengukuran arus tanpa memutus rangkaian mempercepat inspeksi dan mengurangi downtime.

• Peningkatan kualitas diagnosis: kombinasi TRMS, inrush, LowZ, dan VFD membuat data lebih relevan terhadap kondisi beban modern, sehingga keputusan teknis lebih tepat sasaran.

• Penghematan biaya: mengurangi trial-and-error penggantian komponen dan mempercepat penentuan akar masalah melalui trending data logger.

• Pengurangan kesalahan pencatatan: logging hingga 100.000 titik dengan timestamp dan transfer via Bluetooth membantu audit QC/maintenance dan memudahkan traceability.

• Kerja lebih aman dan nyaman: kategori keselamatan hingga CAT IV/CAT III/CAT II dan proteksi IP65 mendukung penggunaan di lapangan yang menuntut.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur arus dan tegangan AC/DC pada sistem otomotif maupun industri, termasuk troubleshooting beban motor, panel distribusi, dan sistem dengan inverter/VFD, tanpa perlu memutus rangkaian untuk pengukuran arus.

2. Apakah pengukuran merusak material atau rangkaian?
   Pengukuran arus dengan clamp bersifat non-invasif karena dilakukan secara induktif. Untuk pengukuran tegangan/ohm, tetap diperlukan kontak via test lead seperti multimeter pada umumnya.

3. Bisa digunakan untuk material atau kabel apa saja?
   Untuk arus, alat menjepit konduktor listrik (satu jalur) dengan aperture yang mendukung kabel hingga sekitar 38 mm (diameter horizontal) dan aperture clamp 45 mm. Pastikan hanya satu konduktor berada di rahang agar pembacaan tidak saling meniadakan.

4. Apakah perlu kalibrasi?
   Untuk kerja yang menuntut traceability QC, kalibrasi berkala adalah praktik yang disarankan. Secara operasional, lakukan verifikasi sederhana (misalnya NCV pada sumber yang diketahui, atau pembandingan pada titik ukur referensi) sebelum sesi pengukuran penting.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, engineer commissioning, QC, tim audit energi, teknisi workshop/armada otomotif, serta decision maker yang membutuhkan alat ukur dengan dokumentasi data yang rapi dan fitur diagnosis untuk beban modern.
