PCE-VE 1500-38200: Videoscope Motorized 3,8 mm untuk Inspeksi Internal Mesin Tanpa Bongkar Besar

Di bengkel manufaktur dan fasilitas maintenance, sumber masalah paling mahal sering datang dari area yang “tidak terlihat”: ruang bakar, saluran intake/exhaust, housing transmisi, rongga casting, atau area di balik bracket dan manifold. Banyak tim QC dan teknisi akhirnya bergantung pada asumsi, bunyi, atau indikasi tidak langsung (misalnya perubahan getaran/temperatur) karena akses visualnya sulit. Akibatnya, keputusan perbaikan jadi serba menebak: bongkar besar untuk memastikan, atau menunda tindakan sampai kerusakan makin jelas.

Risikonya bukan sekadar downtime. Keputusan inspeksi yang terlambat bisa memicu kegagalan komponen berantai (misalnya serpihan merusak bagian lain), klaim garansi yang meningkat, atau produk lolos QC padahal ada cacat internal. Pada konteks otomotif dan permesinan, satu cacat kecil yang tak terdokumentasi dengan baik dapat memperpanjang proses analisis akar masalah dan memperbesar biaya rework. Inilah mengapa inspeksi visual internal yang cepat, non-destruktif, dan terdokumentasi rapi menjadi kebutuhan praktis—bukan fitur tambahan.

Deskripsi Singkat PCE-VE 1500-38200

PCE-VE 1500-38200 adalah videoscope/borescope industri untuk inspeksi visual internal pada komponen teknis seperti mesin, gearbox/transmisi, valve, fan/blower, dan sistem mekanik lain yang sulit dijangkau dari luar. Unit ini menggunakan kamera depan beresolusi 1 MP pada selang kamera berdiameter 3,8 mm, sehingga dapat masuk melalui lubang akses yang kecil untuk memeriksa kondisi permukaan internal tanpa membongkar komponen secara signifikan.

Yang membuat seri ini menonjol adalah kepala kamera 4-arah yang digerakkan motor (motorized 4-way articulation) dan dikendalikan joystick. Artinya, setelah selang berada di dalam komponen, operator dapat mengarahkan sudut pandang kamera dengan lebih presisi untuk mengejar area yang dicurigai, tanpa harus memutar-mutar selang secara agresif.

Untuk pekerjaan QC dan troubleshooting, PCE-VE 1500-38200 juga kuat di sisi dokumentasi: penyimpanan foto/video, fungsi pembekuan gambar (freeze), pembesaran digital, penandaan (marking) langsung di layar sentuh, hingga pembuatan laporan PDF berbasis gambar di lapangan.

Fungsi & Kegunaan Produk

Jawaban singkatnya: alat ini dipakai untuk “melihat dan membuktikan” kondisi internal komponen—cepat, tanpa merusak, dan dengan bukti visual yang bisa ditindaklanjuti.

Jenis pengukuran/inspeksi yang dilakukan

• Inspeksi visual internal (kualitatif) untuk mendeteksi indikasi:

  • retak rambut, pitting, scoring, gores, aus, dan korosi

  • deposit karbon/kerak, kontaminasi, atau sisa proses

  • kondisi sambungan, tepi lubang, permukaan machining, dan area las tertentu

• Dokumentasi kondisi melalui foto (JPG) dan video (MP4) untuk kebutuhan QC, maintenance record, dan analisis kegagalan.

Catatan: pada sebagian konfigurasi seri PCE-VE 1500 tersedia fitur pengukuran berbasis gambar/3D measurement sebagai opsi. Ini membantu memperkirakan jarak/luas pada citra dengan metode tertentu, namun tetap memerlukan karakteristik permukaan yang jelas dan teknik pemilihan titik yang benar.

Kondisi penggunaan yang umum

• Inspeksi komponen yang memiliki akses lubang kecil (diameter kecil menjadi kunci).

• Inspeksi di area workshop, line produksi, ataupun site maintenance.

• Kondisi lingkungan industri dengan kebutuhan perangkat genggam yang ringkas namun layar besar untuk evaluasi cepat.

Masalah yang diselesaikan (contoh nyata)

• Troubleshooting tanpa bongkar besar: mencari sumber aus/kerusakan di ruang sempit sebelum memutuskan teardown.

• Verifikasi pasca-perbaikan: memastikan tidak ada serpihan, bekas gesek, atau sisa material setelah proses perbaikan/overhaul.

• QC proses: mengecek kualitas hasil machining internal, kebersihan, atau kondisi permukaan yang tidak bisa diverifikasi dari luar.

• Dokumentasi audit: menyimpan bukti visual kondisi sebelum/sesudah tindakan (foto/video, watermark, dan report).

Bidang / Industri Pengguna

• Industri otomotif (engine, transmisi, komponen powertrain)

• Manufaktur & fabrikasi (quality control komponen presisi)

• Maintenance & reliability (preventive/predictive inspection)

• Aerospace MRO (inspeksi borescope pada engine dan komponen terkait)

• Energi & pembangkit (inspeksi ruang sempit, housing, sistem mekanik)

• Oil & gas dan proses industri (inspeksi valve, ruang internal, area akses terbatas)

• Pendidikan vokasi dan training teknik (pembelajaran inspeksi NDT berbasis visual)

Keunggulan / Highlights

• Diameter selang kamera 3,8 mm: efektif untuk akses kecil yang sering menjadi kendala inspeksi internal.

• Kepala kamera 4-arah motorized dengan joystick: arah pandang lebih terkontrol, mengurangi trial-and-error saat mencari titik cacat.

• Layar sentuh 7 inci: evaluasi detail lebih nyaman di lapangan, termasuk fungsi marking/labeling langsung pada gambar.

• Pencahayaan LED dengan level kecerahan: membantu membaca tekstur permukaan, pitting, atau deposit.

• Zoom digital hingga 8x: memperbesar detail tanpa memindahkan posisi kamera secara ekstrem.

• Dokumentasi rapi: foto JPG, video MP4, watermark (tanggal/waktu, label), picture-in-picture, grid, dan report PDF A4 langsung dari alat.

• Antarmuka lengkap untuk transfer dan tampilan: USB, WiFi, mini-HDMI, SD card.

Perbandingan & Posisi Produk

Dalam praktik inspeksi internal, ada tiga pendekatan yang umum: metode manual konvensional, borescope dasar, dan videoscope ber-artikulasi.

Dibanding metode manual/konvensional

Metode konvensional biasanya melibatkan pembongkaran komponen, mirror kecil, atau inspeksi dari celah yang terbatas. Hasilnya bisa akurat, tetapi:

• memakan waktu dan tenaga

• meningkatkan risiko human error saat re-assembly

• berpotensi menambah kerusakan sekunder (gasket/fastener rusak, kontaminasi masuk)

• dokumentasi sering minim karena tidak ada bukti visual internal yang konsisten

PCE-VE 1500-38200 memindahkan beban kerja dari “bongkar untuk melihat” menjadi “lihat dulu untuk memutuskan”. Ini mengubah proses troubleshooting menjadi lebih berbasis bukti.

Posisi di kategori alat sejenis

Di kelas videoscope portabel, pembeda utama biasanya ada pada: diameter probe, kontrol arah pandang, kualitas tampilan, dan kemudahan dokumentasi.

PCE-VE 1500-38200 menempati posisi yang kuat untuk kebutuhan inspeksi akses kecil karena diameter 3,8 mm, serta kontrol kepala kamera 4-arah motorized yang membantu navigasi di ruang sempit. Pada pekerjaan QC/maintenance, fitur laporan dan penandaan gambar juga mempercepat komunikasi temuan antar shift atau antar tim (QC–produksi–maintenance).

Tabel ringkas perbandingan manfaat (kategori)

Spesifikasi Teknis

Berikut spesifikasi utama PCE-VE 1500-38200 (ringkas dan operasional di lapangan).

Tata Cara Pemakaian

Langkah ringkas (praktis untuk teknisi/QC) berdasarkan alur kerja seri PCE-VE 1500.

1. Persiapan alat
   Pastikan baterai terisi, kartu SD terpasang bila ingin penyimpanan eksternal, dan koneksi kabel kamera terkunci dengan baik.

2. Pemeriksaan awal & penataan selang
   Luruskan insertion tube/selang, bersihkan area ujung kamera bila perlu, dan pastikan lensa tidak tergores.

3. Nyalakan perangkat
   Tekan tombol power beberapa detik sampai perangkat menyala. Atur brightness LED sesuai kondisi permukaan yang akan diperiksa.

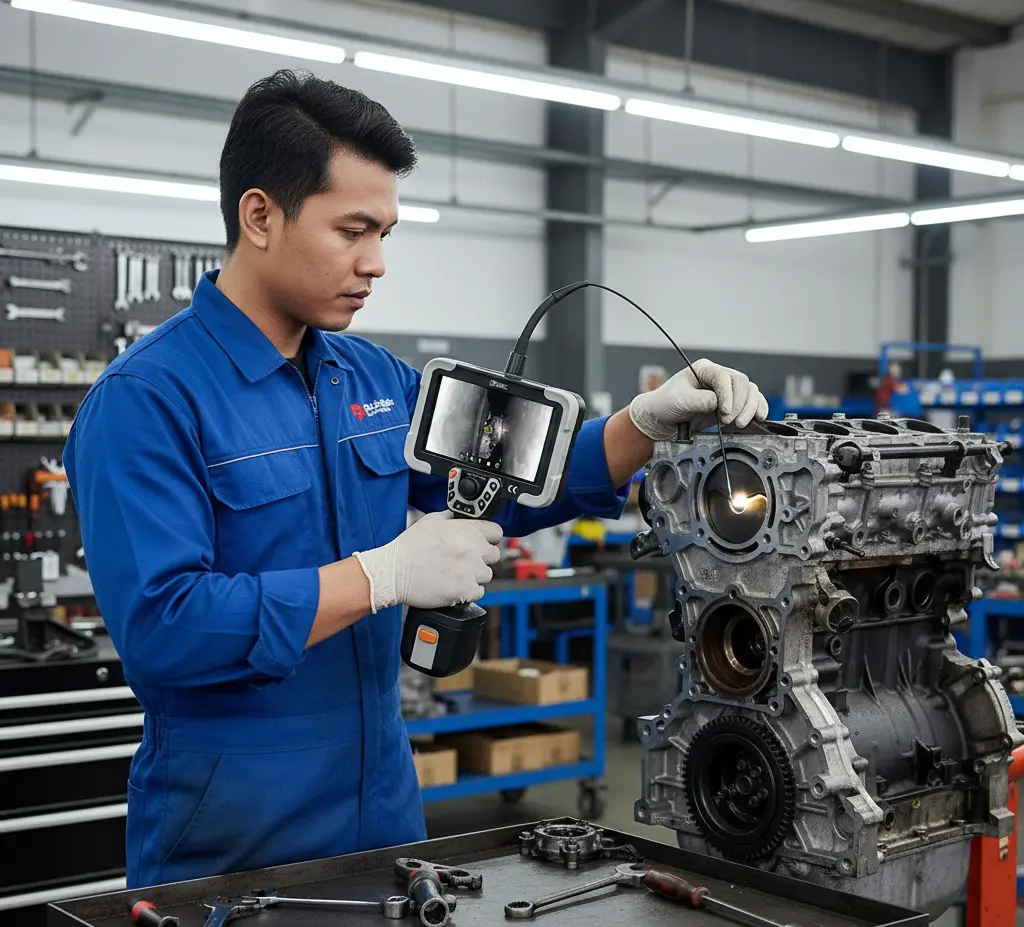

4. Masukkan selang secara perlahan
   Masukkan ke lubang akses dengan gerak stabil. Hindari menekuk/menarik berlebihan agar tidak membebani selang.

5. Arahkan sudut pandang
   Gunakan joystick untuk mengartikulasi kepala kamera (atas/bawah/kiri/kanan). Gunakan mode kecepatan steering (fast/slow) sesuai kebutuhan manuver.

6. Dokumentasikan temuan
   Ambil foto atau rekam video. Gunakan freeze bila perlu untuk menandai/menulis catatan pada gambar, atau gunakan fungsi perbandingan (picture-in-picture) untuk membandingkan kondisi.

7. Simpan, rapikan, dan pasca-pakai
   Kembalikan kepala probe ke posisi lurus sebelum ditarik keluar. Bersihkan bagian depan alat setelah digunakan, lalu simpan kembali di case.

Catatan penting lapangan:

• Jika joystick terasa tertahan tidak wajar atau ada abnormal saat artikulasi, hentikan operasi dan lakukan pemeriksaan.

• Hindari inspeksi pada equipment yang sedang bergerak dan hindari objek bertegangan listrik.

Cara Kerja / Metode Pengukuran

PCE-VE 1500-38200 bekerja sebagai sistem inspeksi visual berbasis kamera digital: kamera di ujung probe menangkap citra area internal, LED memberi pencahayaan, lalu gambar ditampilkan real-time di layar 7 inci. Keunggahan praktisnya muncul dari kombinasi tiga hal:

• Diameter kecil probe (3,8 mm) memudahkan akses ke jalur sempit.

• Kepala kamera yang dapat diarahkan (4-way motorized) memungkinkan operator “mengunci” area target tanpa memutar selang secara agresif. Ini penting saat inspeksi di ruang dengan geometri rumit atau saat ruang gerak terbatas.

• Fitur pemrosesan tampilan dan dokumentasi: zoom digital, rotasi/mirror, grid, watermark, dan pembuatan laporan PDF berbasis gambar mempercepat transisi dari temuan ke tindakan (repair/QC disposition).

Untuk opsi measurement pada sebagian konfigurasi seri, prinsipnya mengandalkan pemilihan titik/fitur pada citra dan pemetaan tampilan (termasuk area “3D cloud image” pada antarmuka measurement). Dalam praktik, hasil terbaik diperoleh bila permukaan memiliki karakteristik yang tegas (edge/tekstur) dan operator menggunakan teknik pemilihan titik yang konsisten.

Kelengkapan Produk

Kelengkapan dapat bervariasi mengikuti paket pembelian, namun pada seri PCE-VE 1500 tercantum item utama berikut:

• Unit videoscope (handheld) PCE-VE 1500 series

• Case/trolley case

• TF/SD card 64 GB

• Card reader (USB)

• Baterai isi ulang 7,4 V 6400 mAh (2 unit pada daftar konfigurasi)

• Kabel USB-C (Type-C) sekitar 1 m

• Charger USB-C (65 W)

Manfaat bagi Pengguna

Dari sudut pandang engineer/QC senior, nilai alat ini paling terasa pada kecepatan keputusan dan kualitas komunikasi temuan.

• Efisiensi kerja
  Mengurangi waktu diagnosa karena inspeksi internal bisa dilakukan tanpa bongkar besar; operator fokus pada area kritis lebih cepat dengan kontrol kepala kamera.

• Peningkatan kualitas
  Temuan dapat diverifikasi dan di-review ulang melalui foto/video; memudahkan QC disposition (accept/rework/repair) dengan bukti visual.

• Penghematan biaya
  Menekan biaya teardown yang tidak perlu dan mengurangi risiko kerusakan sekunder akibat bongkar-pasang.

• Pengurangan kesalahan
  Watermark, penandaan di gambar, dan laporan PDF membantu mengurangi miskomunikasi antar teknisi, antar shift, atau antara site dan engineering support.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual internal komponen seperti mesin, transmisi/gearbox, valve, housing, dan area sempit lain yang sulit dilihat langsung, sekaligus mendokumentasikan temuan dalam foto/video.

2. Apakah pengukuran merusak material?
   Tidak. Inspeksi dilakukan secara non-destruktif selama prosedur pemasukan dan penarikan probe dilakukan dengan benar.

3. Bisa digunakan untuk material apa saja?
   Umumnya untuk berbagai material komponen industri (logam, beberapa polimer, permukaan coating) selama ada akses fisik untuk probe dan kondisi lingkungan sesuai batas operasi.

4. Apakah perlu kalibrasi?
   Untuk fungsi inspeksi visual dasar, fokusnya adalah kebersihan lensa, pencahayaan, dan prosedur kerja yang konsisten. Jika menggunakan fitur measurement opsional pada konfigurasi tertentu, ikuti prosedur pengaturan/penentuan titik yang benar agar hasil konsisten.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, inspector QC, engineer proses/manufaktur, tim reliability, serta decision maker yang membutuhkan bukti visual cepat untuk keputusan repair, rework, atau evaluasi kondisi komponen.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya perangkat inspeksi visual seperti PCE-VE 1500-38200 dalam mendukung pemeriksaan internal komponen, mempercepat troubleshooting, dan memperkuat dokumentasi quality control di lapangan. Kami berfokus melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi dan perangkat laboratorium lainnya untuk membantu perusahaan Anda meningkatkan akurasi inspeksi, menekan downtime, serta menjaga konsistensi standar kualitas. Jika Anda ingin meningkatkan efektivitas inspeksi internal pada mesin atau sistem mekanik, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
