PCE-CT 80-F5N3: Automotive Tester Untuk Audit Ketebalan Cat Dan Coating Tanpa Merusak Panel Logam

Dalam proses finishing kendaraan dan banyak lini manufaktur, ketebalan lapisan cat atau coating bukan sekadar urusan estetika. Ia berkaitan langsung dengan proteksi korosi, konsistensi warna/gloss, daya rekat, hingga potensi klaim garansi. Di lapangan, kebutuhan utamanya sederhana: alat yang bisa mengukur ketebalan coating secara cepat, stabil, dan dapat dipertanggungjawabkan—tanpa merusak permukaan.

Automotive Tester PCE-CT 80-F5N3 adalah coating thickness gauge portabel dengan probe eksternal untuk pengukuran non-destruktif pada dua “keluarga” substrat: logam ferromagnetik (Fe seperti baja/besi) dan logam non-ferromagnetik (NFe seperti aluminium/tembaga). Versi F5N3 menonjol karena rentang ukurnya yang luas pada Fe hingga 5000 µm dan pada NFe hingga 3000 µm, sehingga relevan untuk inspeksi cat kendaraan, coating industri, hingga lapisan pelindung yang relatif tebal.

Keunggulan praktisnya tidak hanya pada rentang ukur. PCE-CT 80 menyediakan mode deteksi material otomatis (Fe/NFe), kalibrasi nol dan multipoint, statistik per grup data, alarm batas atas/bawah, serta transfer data via USB 2.0 untuk kebutuhan dokumentasi kualitas.

Fungsi & Kegunaan Produk

Pertanyaan paling penting dari tim QC dan engineer biasanya: “Bisa dipakai buat apa, dan masalah apa yang diselesaikan?” Berikut pemetaan fungsi PCE-CT 80-F5N3 dalam konteks kerja nyata.

Jenis pengukuran yang didukung

• Mengukur ketebalan lapisan non-magnetik di atas Fe (contoh: cat, lacquer, plastik, enamel pada baja/besi).

• Mengukur ketebalan lapisan non-konduktif di atas NFe (contoh: cat/enamel pada aluminium/tembaga; termasuk anodized aluminium).

• Mengukur dalam satuan µm, mm, atau mils sesuai kebutuhan pelaporan (misalnya standar internal pabrik atau pelanggan luar negeri).

Kondisi penggunaan yang umum

• Inspeksi lapangan (workshop, incoming inspection, outgoing inspection) karena perangkat portabel berbasis baterai AAA.

• Titik ukur sulit dijangkau berkat probe eksternal (lebih fleksibel dibanding sensor yang menyatu di bodi).

• Pengukuran pada panel dengan kelengkungan tertentu: alat memiliki batas radius kelengkungan minimum yang perlu diperhatikan agar hasil tetap andal.

Masalah yang diselesaikan (contoh kasus)

• Audit ketebalan cat kendaraan untuk indikasi panel pernah diperbaiki/di-repaint (umum pada inspeksi pasca-perbaikan atau appraisal kendaraan).

• Verifikasi ketebalan coating pelindung untuk mengurangi risiko korosi dini, terutama pada area rawan (sambungan, tepi panel, area dekat sumber panas).

• Quality control hasil finishing: memastikan lapisan tidak terlalu tipis (rentan cacat/perlindungan kurang) atau terlalu tebal (boros material, risiko retak/peel, ketidaksesuaian visual).

• Kontrol proses di manufaktur: pemantauan stabilitas proses penyemprotan/painting dan konsistensi antar lot.

Bidang / Industri Pengguna

PCE-CT 80-F5N3 lazim dipakai oleh pihak yang perlu keputusan berbasis data pada lapisan permukaan:

• Industri otomotif: body repair, inspeksi kualitas finishing, audit repaint, verifikasi standar ketebalan cat.

• Manufaktur & fabrikasi: coating logam, komponen mesin, panel, enclosure, produk konsumen berbahan logam.

• Konstruksi & perkapalan: inspeksi coating anti-korosi pada struktur baja dan komponen berbahan aluminium.

• Maintenance & inspection: pemeliharaan aset, inspeksi berkala, verifikasi kualitas pengecatan ulang.

• Quality control & quality assurance: pelaporan statistik ketebalan, penetapan limit, dokumentasi hasil untuk audit.

Keunggulan / Highlights

• Pengukuran non-destruktif pada Fe dan NFe dengan deteksi material otomatis (Auto), serta pilihan mode Fe atau NFe jika ingin mengunci jenis substrat saat inspeksi.

• Rentang ukur luas pada versi F5N3: Fe 0–5000 µm dan NFe 0–3000 µm, relevan untuk cat kendaraan hingga coating industri yang lebih tebal.

• Akurasi tipikal ±(2% dari pembacaan + 1 µm) pada konfigurasi sensor yang sesuai.

• Resolusi halus 0,1 µm untuk ketebalan <100 µm, dan 1 µm untuk ketebalan >100 µm.

• Kalibrasi nol dan multipoint hingga 4 titik per grup untuk menjaga ketertelusuran hasil, terutama ketika bentuk/kelengkungan dan sifat material berbeda dari kondisi ideal.

• Penyimpanan data berbasis grup: mode DIR (volatile) dan mode GEN (4 grup tersimpan otomatis) hingga 2000 pembacaan pada mode GEN, lengkap dengan statistik per grup.

• Statistik built-in: jumlah data, mean, minimum, maksimum, dan standar deviasi—berguna untuk evaluasi proses tanpa harus langsung ekspor ke PC.

• Alarm batas atas/bawah: membantu QC melakukan screening cepat terhadap area yang keluar spesifikasi.

• Transfer data via USB 2.0 (dengan software opsional) untuk pengelolaan, pemformatan, dan pencetakan laporan.

Catatan SEO yang penting: banyak alat “portabel sekelasnya” menawarkan fungsi serupa, tetapi pembeda yang paling mudah diverifikasi adalah rentang ukur per sensor/probe, mode penyimpanan, dan kemampuan kalibrasi multipoint. Pada PCE-CT 80-F5N3, kombinasi rentang Fe hingga 5000 µm dan fitur statistik+limit per grup menjadi nilai praktis yang terasa di lini inspeksi.

Spesifikasi Teknis

Tabel spesifikasi utama (konfigurasi PCE-CT 80 dengan probe F5N3)

Catatan penting terkait probe F5N3

Di seri PCE-CT 80, rentang ukur dan akurasi bersifat “sensor-dependent”. Itu sebabnya penamaan F5N3 penting: ia merepresentasikan kemampuan Fe hingga 5000 µm dan NFe hingga 3000 µm. Untuk kebutuhan otomotif, rentang NFe 3000 µm biasanya sudah jauh di atas ketebalan cat normal; sementara rentang Fe yang lebih tinggi membantu ketika menghadapi coating pelindung atau lapisan cat yang sangat tebal pada komponen tertentu.

Tata Cara Pemakaian

Berikut versi ringkas yang cocok dijadikan SOP lapangan (5–7 langkah), dengan mengacu pada alur operasi di manual.

1. Persiapan alat
   Pasang 3 baterai AAA, nyalakan perangkat, dan sambungkan probe eksternal ke socket yang sesuai.

2. Pilih pengaturan dasar
   Atur mode: jenis pengukuran (Single), mode grup (DIR atau GEN), mode probe (Auto/Fe/NFe), satuan (µm/mm/mils), serta opsi kecepatan (normal/fast) dengan catatan semakin cepat biasanya menurunkan akurasi.

3. Lakukan kalibrasi nol (zero-point)
   Lakukan di permukaan tanpa coating (uncoated) yang karakter material dan kelengkungannya sedekat mungkin dengan sampel. Jika tidak memungkinkan, gunakan pelat kalibrasi bawaan. Ulangi beberapa kali untuk mendapatkan nilai rata-rata.

4. Lakukan kalibrasi multipoint (opsional tetapi sangat disarankan untuk QC)
   Tambahkan 1–4 titik kalibrasi menggunakan foils standar. Pilih ketebalan foil yang mendekati rentang ketebalan yang diperkirakan pada objek uji.

5. Proses pengukuran

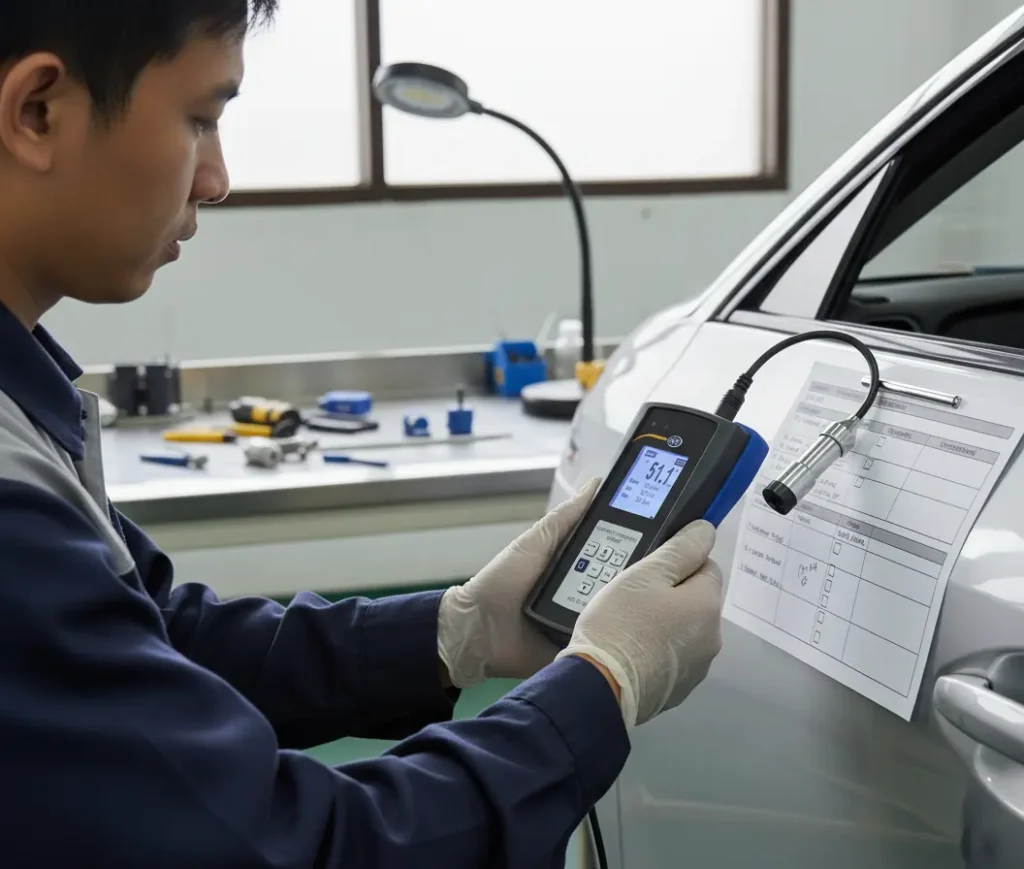

   Tempelkan probe tegak lurus pada permukaan, tunggu bunyi bip, lalu angkat. Ulangi di beberapa titik untuk memetakan variasi ketebalan (misalnya panel pintu, fender, hood).

6. Simpan dan evaluasi data
   Gunakan GEN bila Anda perlu data tetap tersimpan saat alat dimatikan. Manfaatkan statistik (mean, min, max, std dev) untuk cepat melihat stabilitas proses atau anomali area.

7. Transfer data (jika diperlukan pelaporan)
   Hubungkan ke PC via micro-USB 2.0. Untuk komunikasi dan pengelolaan data di PC, diperlukan software/driver opsional.

Catatan lapangan: manual menekankan faktor yang dapat mempengaruhi akurasi (kelengkungan, ketebalan substrat, kekasaran permukaan, medan magnet kuat, suhu/kelembapan). Jika kondisi berubah signifikan, ulangi kalibrasi pada kondisi yang mendekati pengukuran.

Cara Kerja / Metode Pengukuran

PCE-CT 80 bekerja dengan dua prinsip elektromagnetik yang dipilih berdasarkan jenis substrat:

1) Magnetic induction untuk substrat Fe (baja/besi)

Pada material ferromagnetik, probe memanfaatkan respons magnetik untuk mengestimasi jarak antara sensor dan substrat—jarak ini setara dengan ketebalan lapisan non-magnetik (cat/coating). Perangkat menyediakan mode Fe dan juga Auto (deteksi otomatis Fe/NFe).

2) Eddy current untuk substrat NFe (aluminium/tembaga)

Pada material konduktif non-ferromagnetik, probe menggunakan eddy current: medan elektromagnetik dari probe menimbulkan arus pusar pada substrat, dan perubahan responsnya digunakan untuk memperkirakan ketebalan lapisan non-konduktif di atasnya. Perangkat menyediakan mode NFe dan Auto.

Mengapa ini penting untuk pengguna profesional? Karena metode ini sensitif terhadap sifat material dan geometri. Itulah alasan fitur kalibrasi multipoint sangat berguna: ia “mengajari” alat terhadap kondisi nyata lapangan, bukan kondisi ideal laboratorium.

Kelengkapan Produk

Untuk seri PCE-CT 80, paket standar umumnya mencakup unit meter, probe, baterai, koper, set foil standar, pelat kalibrasi (Fe dan NFe), sertifikat kalibrasi ISO, dan manual. Namun konfigurasi probe dalam paket bisa berbeda tergantung varian penjualan; manual menyebut probe FN1.5 sebagai bawaan paket umum, sementara F5N3 tersedia sebagai sensor opsional. Karena artikel ini membahas varian Automotive Tester PCE-CT 80-F5N3, pastikan saat pengadaan bahwa probe yang diterima adalah F5N3 sesuai kebutuhan rentang ukur.

Manfaat bagi Pengguna

Bagian ini menjawab “kenapa perlu alat seperti ini” dari sudut pandang keputusan teknis dan biaya.

1. Meningkatkan kualitas finishing berbasis data
   Ketebalan coating dapat dipantau per titik dan diringkas dengan statistik, sehingga tim QC bisa membedakan variasi proses normal vs indikasi anomali.

2. Mempercepat inspeksi tanpa merusak produk
   Karena non-destruktif, pengukuran bisa dilakukan pada barang jadi, panel kendaraan, atau komponen yang siap dikirim. Ini menekan scrap dan rework.

3. Mengurangi perdebatan saat audit internal/eksternal
   Dengan kalibrasi yang benar dan limit/alarm, keputusan pass/fail lebih konsisten antar inspector. Data dapat ditransfer via USB untuk arsip laporan (dengan software opsional).

4. Mendukung pengendalian biaya material
   Lapisan terlalu tebal berarti pemborosan cat/coating dan berpotensi memunculkan cacat tertentu. Lapisan terlalu tipis meningkatkan risiko proteksi yang tidak memadai. Alat ini membantu menemukan “zona aman” proses.

5. Lebih fleksibel untuk berbagai ketebalan lapisan
   Pada varian F5N3, rentang Fe yang lebih lebar (hingga 5000 µm) memberi ruang untuk aplikasi coating pelindung yang jauh lebih tebal dibanding cat kendaraan pada umumnya.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketebalan lapisan cat/coating secara non-destruktif pada substrat baja/besi (Fe) dan aluminium/tembaga (NFe), termasuk kebutuhan inspeksi otomotif dan industri.

2. Apakah pengukuran merusak material?
   Tidak. Metode pengukurannya non-destruktif, sehingga tidak perlu menggores atau memotong sampel.

3. Bisa digunakan untuk material apa saja?
   Untuk lapisan non-magnetik di atas Fe (steel/iron) dan lapisan non-konduktif di atas NFe (aluminium/copper).

4. Apakah perlu kalibrasi?
   Ya. Disarankan melakukan kalibrasi nol dan, bila perlu, kalibrasi multipoint sebelum mengukur sampel baru agar akurasi sesuai kondisi material dan bentuk permukaan.

5. Apa bedanya mode Auto, Fe, dan NFe?
   Auto mendeteksi jenis substrat secara otomatis; Fe mengunci pengukuran pada material magnetik; NFe mengunci pengukuran pada material non-magnetik. Ini membantu mengurangi salah mode saat inspeksi cepat.

6. Berapa kapasitas memori datanya?
   Ada mode DIR (data hilang saat perangkat dimatikan) dan mode GEN dengan 4 grup tersimpan otomatis hingga 2000 pembacaan, lengkap dengan statistik per grup.

7. Apakah bisa ekspor data ke komputer?
   Bisa via USB 2.0. Untuk komunikasi dan pengelolaan data di PC, manual menyebutkan membutuhkan software/driver opsional.

8. Siapa yang paling cocok menggunakan alat ini?
   Teknisi QC/QA, inspector, engineer proses finishing, workshop body repair, serta decision maker yang perlu alat audit ketebalan coating untuk kontrol kualitas dan dokumentasi.
