PCE-DC 25: Clamp Meter AC/DC Untuk Diagnostik Kelistrikan Kendaraan Yang Lebih Cepat Dan Tertelusur

Di lapangan, masalah kelistrikan kendaraan jarang datang “sendirian”. Keluhan seperti aki sering tekor, starter berat, lampu redup saat beban naik, atau sistem pengisian yang tidak stabil sering berakar pada kombinasi arus besar sesaat (inrush), sambungan yang mulai resistif, hingga ripple/komponen AC yang “menumpang” di jalur DC. Pada armada operasional, satu diagnosis yang meleset bisa berujung downtime berulang: kendaraan balik-bengkel, biaya part meningkat, dan produktivitas turun. Studi pengujian sistem pengisian juga menunjukkan pentingnya kestabilan tegangan/arus keluaran alternator pada berbagai kondisi beban untuk memastikan sistem kelistrikan bekerja normal.

Risikonya tidak sekadar “kendaraan tidak nyaman dipakai”. Arus start yang melonjak dapat memicu drop tegangan, mengganggu modul elektronik, memanaskan konektor, dan mempercepat degradasi komponen. Fenomena arus asut (inrush current) pada sistem listrik dikenal bisa jauh lebih besar daripada arus kerja normal dan berpotensi menimbulkan gangguan bila tidak dipantau dengan benar. Karena itu, kebutuhan alat ukur yang mampu menangkap arus AC/DC besar, memeriksa tegangan hingga level tinggi, sekaligus mendukung pencatatan data menjadi semakin relevan—bukan hanya untuk teknisi, tetapi juga QC dan pengambil keputusan yang perlu bukti ukur yang tertelusur.

Ringkasan PCE-DC 25

PCE-DC 25 adalah clamp meter (tang ampere) multifungsi yang dirancang untuk pengukuran arus AC/DC besar tanpa memutus rangkaian, dilengkapi kemampuan ukur tegangan AC/DC hingga 1000 V, serta fungsi kelistrikan umum seperti resistansi, kapasitansi, frekuensi, duty cycle, continuity, diode test, dan pengukuran temperatur dengan termokopel tipe-K. Rentang ukur arus dengan clamp internal mencapai 1000 A AC/DC, dan dapat diperluas hingga 3000 A AC menggunakan flexible current clamp (opsional).

Di konteks otomotif maupun industrial maintenance, keunggulan utamanya ada pada kombinasi: pengukuran arus besar (termasuk inrush), mode pengukuran tegangan dengan low internal resistance (LowZ) untuk mengurangi pembacaan “ghost voltage”, serta konektivitas Bluetooth untuk pemantauan dan pencatatan melalui aplikasi MeterBox Pro.

Produk ini juga memiliki indikator NCV (non-contact voltage) untuk deteksi keberadaan tegangan AC tanpa kontak langsung dan senter (torch) untuk membantu kerja di ruang mesin atau panel yang minim cahaya.

Fungsi & Kegunaan Produk

Berikut jawaban praktis atas pertanyaan “bisa dipakai buat apa?”—dengan contoh yang dekat dengan pekerjaan teknisi, QC, dan engineer.

1) Pengukuran arus AC/DC besar tanpa memutus rangkaian

• Memeriksa arus pengisian alternator ke baterai (DC), memvalidasi performa sistem pengisian saat beban bertambah, dan mengecek adanya arus abnormal yang memicu panas pada kabel/konektor.

• Mengukur arus beban aksesori (mis. blower, motor kipas radiator, kompresor, pompa) untuk mengidentifikasi motor yang mulai seret atau bearing aus.

• Validasi konsumsi arus pada kendaraan modifikasi (audio amplifier, inverter, winch), terutama untuk memastikan jalur kabel dan proteksi (fuse/MCB) sesuai.

Untuk arus, PCE-DC 25 menggunakan clamp internal dengan pilihan range 600 A atau 1000 A dan dapat beralih AC/DC via tombol MODE.

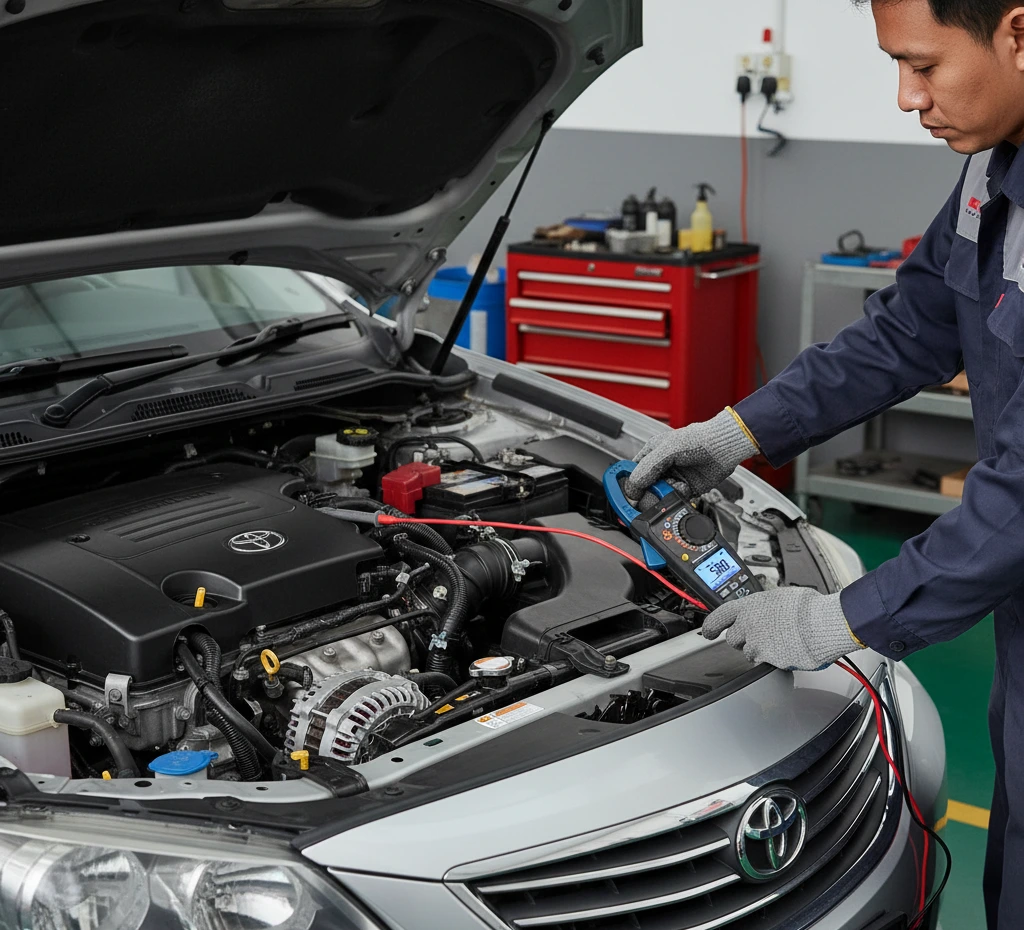

2) Pengukuran arus inrush (arus start) untuk menangkap lonjakan sesaat

• Mengukur lonjakan arus motor starter, kompresor, atau beban induktif lain saat pertama kali menyala—penting untuk membedakan “normal besar” vs “terlalu besar karena macet/short”.

• Membantu analisis drop tegangan saat starting: apakah sumbernya dari aki lemah, kabel massa (ground) resistif, atau motor starter bermasalah.

Fungsi inrush diaktifkan dengan menahan tombol INRUSH selama 2 detik pada range arus 600 A/1000 A.

3) Pengukuran tegangan AC/DC hingga 1000 V dan pemeriksaan komponen AC pada jalur DC

• Mengecek tegangan baterai (DC) saat off/idle/rpm tertentu, menguji tegangan charging, dan mendeteksi anomali sistem pengisian.

• Mengukur tegangan AC, termasuk AC dengan komponen DC (AC+DC) pada rentang 50–400 Hz untuk diagnosis yang lebih “nyata” saat sinyal tidak murni.

• Mengukur frekuensi dan duty cycle untuk sinyal kontrol tertentu (mis. PWM pada beberapa aktuator/driver) dalam batas kemampuan instrumen.

4) Mode LowZ untuk mengurangi pembacaan tegangan semu

Pada instalasi tertentu—terutama kabel panjang, jalur berdekatan, atau lingkungan dengan induksi—multimeter impedansi tinggi bisa menampilkan tegangan “hantu” (ghost voltage) yang sebenarnya tidak mampu menyuplai arus. Mode V AC LoZ pada PCE-DC 25 menggunakan impedansi input rendah untuk membantu menilai tegangan yang lebih representatif pada kondisi tersebut.

5) Pengujian resistansi, continuity, diode, dan kapasitansi

• Uji continuity kabel dan sambungan; alat akan berbunyi saat resistansi <50 Ω, memudahkan tracing jalur putus atau konektor longgar.

• Uji diode untuk pemeriksaan komponen semikonduktor sederhana.

• Pengukuran kapasitansi untuk pengecekan kapasitor tertentu (dengan catatan komponen harus dipastikan sudah discharge).

6) Pengukuran temperatur dengan termokopel tipe-K

• Mengukur suhu permukaan/komponen (mis. housing alternator, konektor yang dicurigai panas, atau area panel) sebagai pembuktian adanya hotspot akibat resistansi kontak. Rentang temperatur memakai termokopel tipe-K hingga 1000 °C.

7) NCV (Non-Contact Voltage) untuk screening cepat

• Screening cepat keberadaan tegangan AC tanpa kontak langsung, misalnya pada kabel atau soket (ingat: fungsi ini tidak menjamin ketiadaan tegangan).

8) Pencatatan data (data logger) dan Bluetooth untuk keterlacakan

• Merekam tren arus/tegangan saat uji jalan (road test) atau saat kendaraan beroperasi statis.

• Menyimpan hasil untuk dokumentasi QC/maintenance record.

Menu Recording menyediakan start/recall/setup recording (storage rate & recording time) dan pengelolaan file rekaman. Bluetooth dapat diaktifkan dan dikoneksikan via aplikasi MeterBox Pro.

Bidang / Industri Pengguna

• Industri otomotif (bengkel, ATPM, fleet maintenance, inspeksi pra-pembelian)

• Manufaktur & fabrikasi (maintenance elektrik, troubleshooting beban motor, audit konsumsi arus)

• Maintenance & inspection (preventive maintenance, commissioning, predictive check sederhana)

• Energi & utilitas (panel distribusi, beban besar, inspeksi sambungan)

• Konstruksi & perkapalan (uji kelistrikan sistem bantu, motor, dan panel)

Keunggulan / Highlights

• Ukur arus AC/DC hingga 1000 A dengan clamp internal, tanpa memutus rangkaian.

• Fitur inrush current untuk menangkap lonjakan start yang sering luput pada pengukuran biasa.

• Tegangan hingga 1000 V AC/DC dengan proteksi overvoltage 1000 V AC/DC pada fungsi tegangan.

• Mode LowZ (low internal resistance) untuk membantu mengurangi pembacaan tegangan semu pada kondisi tertentu.

• Mode pengukuran pada frequency inverter (VFD) untuk situasi pengukuran tegangan yang melibatkan inverter.

• NCV >150 V AC untuk screening cepat keberadaan tegangan AC.

• Bluetooth + data logger untuk pencatatan dan pelacakan hasil ukur, termasuk recall file rekaman.

• Layar LC colour, bar chart, serta laju ukur 3 kali per detik yang nyaman untuk pembacaan dinamis.

• Clamp aperture 34 mm untuk kabel berdiameter relatif besar.

• Senter (torch) untuk kerja di lokasi minim cahaya.

Perbandingan & Posisi Produk

Di kategori alat ukur kelistrikan, PCE-DC 25 berada pada kelas clamp meter multifungsi yang menekankan kombinasi: arus besar (termasuk inrush), fungsi kelistrikan lengkap, serta pencatatan data dan konektivitas.

Dibanding metode manual/konvensional

Metode konvensional sering mengandalkan multimeter seri (memutus rangkaian) untuk mengukur arus. Itu memakan waktu, meningkatkan risiko salah sambung, dan tidak praktis untuk arus besar. Clamp meter memotong langkah ini: cukup “melingkarkan” clamp pada satu konduktor (satu kabel hidup) agar pengukuran valid.

Pada kasus inrush, metode konvensional kerap gagal menangkap puncak lonjakan karena respon alat atau cara pengukuran yang tidak dirancang untuk peristiwa sangat singkat. Dengan mode inrush, teknisi bisa membandingkan lonjakan start antar kendaraan/komponen secara lebih konsisten—penting untuk keputusan perbaikan berbasis data, bukan “feeling”.

Posisi terhadap clamp meter portabel sekelasnya

Secara umum, clamp meter portabel sekelasnya terbagi menjadi:

1. Clamp meter dasar (arus AC saja, fungsi terbatas).

2. Clamp meter AC/DC menengah (arus AC/DC, tegangan, beberapa fungsi listrik).

3. Clamp meter diagnosa/pencatatan (AC/DC, inrush, LowZ/VFD mode, logging, konektivitas).

PCE-DC 25 masuk kategori (3) karena menggabungkan inrush, LowZ, VFD mode, logging, serta Bluetooth—fitur yang biasanya dicari oleh engineer/QC saat butuh bukti ukur yang bisa ditarik kembali.

Tabel ringkas perbandingan pendekatan

Spesifikasi Teknis

Berikut spesifikasi inti yang biasanya menjadi pertimbangan utama profesional pengukuran.

Tata Cara Pemakaian

Versi ringkas (5–7 langkah) yang bisa dijadikan SOP singkat di bengkel/maintenance.

1. Persiapan alat

   • Pastikan baterai cukup dan fisik alat aman digunakan. Gunakan aksesori yang sesuai (test leads atau clamp saja).

2. Pilih fungsi ukur terlebih dahulu

   • Setel rotary selector sesuai tugas ukur sebelum menghubungkan probe ke objek ukur.

3. Pengukuran arus dengan clamp

   • Pilih 600 A atau 1000 A, tentukan AC/DC via MODE, lalu jepit hanya satu konduktor (satu kabel hidup) agar pembacaan valid.

4. Pengukuran inrush (bila diperlukan)

   • Pada range arus, tahan INRUSH 2 detik hingga indikator muncul, jepit kabel, lalu nyalakan beban untuk menangkap lonjakan start.

5. Pengukuran tegangan / fungsi probe

   • Pilih mode tegangan, tentukan AC/DC via MODE, sambungkan test leads ke alat dan objek ukur. Untuk kondisi rawan ghost voltage, gunakan V AC LoZ.

6. Simpan hasil penting dan dokumentasikan

   • Gunakan HOLD untuk membekukan nilai, lalu simpan via tombol virtual SAVE dan panggil kembali lewat menu Measurement.

7. Logging dan koneksi Bluetooth (opsional)

   • Masuk menu Recording untuk memulai perekaman tren. Untuk koneksi mobile, aktifkan Bluetooth dan hubungkan melalui aplikasi MeterBox Pro.

Catatan penting: fungsi NCV membantu screening, tetapi tidak menjamin ketiadaan tegangan.

Cara Kerja / Metode Pengukuran

• Prinsip clamp meter: arus pada konduktor menciptakan medan magnet di sekeliling kabel. Sensor pada rahang clamp mengubah besaran medan ini menjadi nilai arus yang ditampilkan. Keuntungan praktisnya: pengukuran arus tidak perlu memutus rangkaian—lebih aman, cepat, dan minim risiko salah sambung pada arus besar.

• Pengukuran inrush: alat menangkap puncak arus sesaat ketika beban dinyalakan. Di kendaraan, ini berguna untuk menganalisis beban induktif (starter/motor) yang memunculkan arus awal tinggi.

• Mode LowZ: dengan impedansi input lebih rendah, alat “membebani” rangkaian lebih besar daripada multimeter impedansi tinggi, sehingga pembacaan tegangan semu cenderung berkurang pada kondisi tertentu.

• VFD mode: disiapkan untuk skenario pengukuran tegangan pada frequency inverter (umum di industri). Pada aplikasi otomotif, konsepnya relevan saat mengukur sinyal yang tidak sinus murni atau sistem dengan switching, meski pengguna tetap perlu memahami batasan instrumen dan konteks rangkaian.

Kelengkapan Produk

• 1 unit clamp meter PCE-DC 25

• 1 pasang test leads

• 1 termokopel tipe-K

• 1 adaptor termokopel

• 3 baterai AAA 1.5 V

• 1 tas transport

• 1 user manual

Manfaat bagi Pengguna

• Efisiensi kerja: arus besar bisa diukur tanpa membongkar rangkaian; inspeksi jadi lebih cepat pada kendaraan maupun panel.

• Peningkatan kualitas diagnosis: mode inrush membantu membedakan gejala yang mirip (aki lemah vs starter bermasalah vs kabel drop).

• Penghematan biaya: keputusan perbaikan berbasis data menekan trial-and-error, mengurangi penggantian part yang tidak perlu, dan menurunkan repeat job.

• Pengurangan kesalahan: fitur HOLD, SAVE, serta perekaman (recording) membantu pencatatan yang konsisten untuk QC, audit, dan serah-terima pekerjaan.

• Keterlacakan: Bluetooth dan logger memudahkan pembuatan bukti ukur (mis. tren arus saat beban berubah) untuk laporan internal.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur arus AC/DC besar tanpa memutus rangkaian, mengukur tegangan AC/DC, serta pengujian listrik dasar (resistansi, continuity, diode, kapasitansi), termasuk pengukuran temperatur dengan termokopel.

2. Apakah pengukurannya merusak material atau kabel?
   Tidak. Pengukuran arus menggunakan clamp dilakukan dengan menjepit kabel (tanpa menyayat atau memutus konduktor). Pastikan hanya satu konduktor berada di dalam clamp agar pembacaan benar.

3. Bisa digunakan untuk material/kabel apa saja?
   Untuk pengukuran arus dengan clamp internal, alat digunakan pada konduktor listrik yang muat di aperture 34 mm. Untuk pengukuran tegangan/komponen, gunakan test leads sesuai titik ukur rangkaian.

4. Apakah perlu kalibrasi?
   Untuk pekerjaan profesional, kalibrasi berkala tetap disarankan mengikuti kebijakan mutu internal (mis. tahunan/semesteran) agar hasil ukur konsisten. Di sisi operasional harian, lakukan pengecekan fungsi (mis. continuity, baterai, dan kondisi probe) sebelum pekerjaan kritikal.

5. Siapa yang paling cocok menggunakan alat ini?
   Teknisi kelistrikan kendaraan, engineer maintenance, QC inspector, serta decision maker yang memerlukan data ukur arus/tegangan yang dapat didokumentasikan—terutama saat menangani beban besar dan kejadian inrush.
