PCE-CT 80-F5N3-ICA: Automotive Tester Untuk Audit Ketebalan Cat Dan Coating Tanpa Merusak Material

Di bengkel body repair, line produksi komponen otomotif, atau departemen quality assurance, ketebalan lapisan cat dan coating bukan sekadar angka. Ketebalan yang terlalu tipis bisa menurunkan proteksi korosi, sementara yang terlalu tebal berisiko menimbulkan cacat finishing, pemborosan material, atau ketidaksesuaian standar proses. Automotive Tester PCE-CT 80-F5N3-ICA hadir untuk menjawab kebutuhan itu: alat ukur ketebalan coating yang bekerja secara non-destructive (tanpa merusak permukaan), bisa digunakan pada substrat ferromagnetik (Fe) maupun non-ferromagnetik (NFe), dan dilengkapi sertifikat kalibrasi ISO.

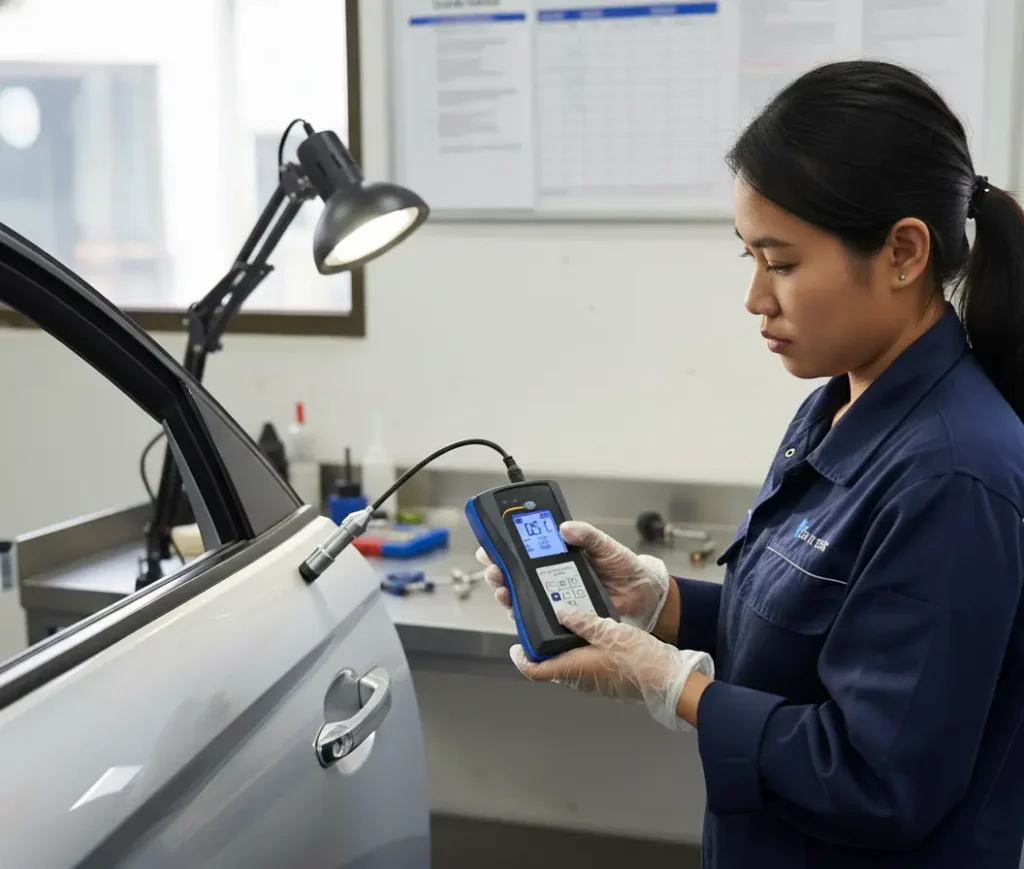

PCE-CT 80 adalah coating thickness gauge dengan sensor eksternal (probe terhubung kabel) yang memudahkan pengukuran pada titik sulit dijangkau—misalnya lipatan panel, sudut, atau area dekat penguat rangka. Dalam paket PCE-CT 80-F5N3-ICA, probe yang digunakan adalah tipe F5N3 dengan rentang ukur yang lebih lebar pada material Fe, sehingga cocok untuk inspeksi ketebalan coating yang bervariasi dari tipis hingga cukup tebal. Secara umum, alat ini dirancang untuk kontrol proses di produksi, inspeksi incoming/outgoing, pekerjaan workshop, dan quality assurance.

Keunggulan praktisnya ada pada kombinasi: rentang ukur lebar, antarmuka USB, penyimpanan data internal, fungsi statistik, alarm batas atas-bawah, serta opsi mode probe otomatis (auto recognition Fe/NFe). Spesifikasi utamanya mencakup rentang Fe hingga 0–5000 µm dan NFe hingga 0–3000 µm, dengan akurasi ±(2% dari pembacaan + 1 µm).

Fungsi & Kegunaan Produk

Pertanyaan paling penting dari pengguna profesional biasanya sederhana: bisa dipakai buat apa, di kondisi apa, dan masalah apa yang diselesaikan?

Jenis pengukuran yang dilakukan

PCE-CT 80 mengukur ketebalan lapisan non-magnetik pada substrat Fe (misalnya cat/plastik/coat di atas baja atau besi) dan lapisan non-konduktif listrik pada substrat NFe (misalnya cat/enamel di atas aluminium, tembaga, kuningan, stainless).

Dalam konteks otomotif dan manufaktur, ini berarti alat dapat dipakai untuk:

• Mengukur ketebalan cat kendaraan pada panel metal (steel/aluminium).

• Audit hasil repainting untuk mendeteksi indikasi perbaikan/overcoat pada kendaraan.

• Inspeksi lapisan coating pada komponen logam (bracket, housing, panel, part fabrikasi).

• Quality control proses finishing (primer–basecoat–clearcoat sebagai ketebalan total lapisan).

• Pemeriksaan incoming/outgoing pada vendor coating atau subkontraktor finishing.

Kondisi penggunaan yang umum

Alat ini cocok untuk:

• Pengukuran lapangan (workshop/plant) karena ditenagai baterai AAA dan berbentuk handheld.

• Pengukuran titik sulit dijangkau karena probe eksternal (bukan sensor fixed di bodi alat).

• Dokumentasi hasil karena data bisa disimpan (hingga 2000 pembacaan pada mode GEN) dan ditransfer melalui USB 2.0.

Masalah yang diselesaikan

1. Mengurangi subjektivitas inspeksi visual
   Inspeksi cat hanya dengan mata sering bias—terutama pada pencahayaan tidak ideal. Dengan angka ketebalan, keputusan QC menjadi lebih objektif.

2. Mengontrol konsistensi proses coating
   Ketebalan terlalu tipis/tebal sering terkait setelan spray, viskositas, jarak aplikasi, atau waktu curing. Data ketebalan membantu mengunci parameter proses.

3. Mempercepat audit vendor dan incoming inspection
   Pada komponen coated dari pemasok, sampling cepat dengan alat handheld membantu memverifikasi kesesuaian spesifikasi sebelum part masuk proses perakitan.

Bidang / Industri Pengguna

PCE-CT 80-F5N3-ICA relevan di banyak sektor yang berurusan dengan coating pada logam.

• Industri otomotif
  Audit ketebalan cat bodi, komponen, part stamping, serta inspeksi pasca perbaikan.

• Manufaktur & fabrikasi logam
  Kontrol coating pada produk fabricated: frame, enclosure, panel, bracket, dan part powder coating.

• Konstruksi, perkapalan, dan heavy equipment
  Coating protektif untuk lingkungan korosif menuntut ketebalan tertentu; alat ini membantu inspeksi rutin tanpa merusak coating.

• Maintenance & inspection (MRO)
  Pemeriksaan berkala coating pada fasilitas produksi, pipa, tangki, atau struktur baja untuk memastikan proteksi masih memadai.

Keunggulan / Highlights

Berikut ringkasan nilai jual teknis yang paling terasa di lapangan, berbasis fitur yang tercantum pada datasheet dan manual:

• Pengukuran non-destructive untuk coating pada Fe dan NFe (mode auto recognition tersedia).

• Rentang ukur luas: Fe hingga 0–5000 µm dan NFe hingga 0–3000 µm.

• Akurasi ±(2% dari pembacaan + 1 µm) untuk pengukuran yang dapat ditelusuri.

• Resolusi tinggi: 0,1 µm untuk pembacaan <100 µm dan 1 µm untuk >100 µm.

• Penyimpanan data internal (mode GEN hingga 2000 pembacaan) plus statistik (mean/min/max/SD).

• Alarm batas atas dan bawah untuk screening cepat out-of-spec.

• Transfer data via USB 2.0; ada dukungan komunikasi USB dengan software opsional (instal driver).

• Sertifikat kalibrasi ISO termasuk dalam paket (penting untuk audit kualitas dan kepatuhan prosedur).

• Sensor eksternal membantu menjangkau titik sempit, dan desain handheld ergonomis.

Catatan penting untuk pembaca: paket PCE-CT 80 standar di manual mencantumkan probe FN1.5 sebagai default.

Sementara produk yang dibahas di sini adalah varian PCE-CT 80-F5N3-ICA, yang memasangkan meter PCE-CT 80 dengan probe F5N3 dan sertifikat ISO. Hal ini relevan karena rentang ukur/akurasi bergantung pada probe yang dipilih.

Spesifikasi Teknis

Spesifikasi meter PCE-CT 80

Berikut spesifikasi umum meter (beberapa parameter “range/akurasi” mengikuti probe).

Spesifikasi probe F5N3 (yang digunakan pada varian PCE-CT 80-F5N3-ICA)

Tabel berikut berasal dari chart “selectable probes” di manual.

Sebagai konteks, PCE-CT 80 juga mendukung probe lain (FN0.5, FN1.5, FN2, FN2.5, FN3) untuk kebutuhan rentang ukur berbeda. Artinya, pemilihan varian F5N3 umumnya masuk akal jika Anda perlu:

• Mengukur coating yang lebih tebal pada substrat Fe (hingga 5000 µm).

• Tetap mempertahankan kemampuan ukur NFe hingga 3000 µm.

Batas geometri dan substrat yang perlu diperhatikan

Dalam praktik lapangan, ketelitian coating gauge sering dipengaruhi bentuk dan ketebalan substrat. PCE-CT 80 mencantumkan batas berikut: radius kelengkungan minimum convex 5 mm dan concave 25 mm, luas permukaan ukur minimum Ø17 mm, serta ketebalan substrat minimum 0,2 mm (magnetic) dan 0,05 mm (non-magnetic).

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang cukup aman untuk prosedur inspeksi harian. Detail tombol/menu tersedia pada manual, tetapi inti prosesnya konsisten: pilih mode, kalibrasi, lalu ukur.

1. Persiapan alat
   Pastikan baterai terpasang (3× AAA) dan perangkat menyala.

2. Pasang probe
   Sambungkan probe F5N3 ke port probe, pastikan konektor terpasang benar. Panduan pemasangan probe dijelaskan pada bagian preparation di manual.

3. Atur parameter dasar
   Pilih mode pengukuran (single/continuous), group mode (DIR/GEN), probe mode (Auto/Fe/NFe), unit (µm/mm/mils), dan bila perlu speed (normal/fast). Perlu dicatat: semakin tinggi speed, akurasi menurun.

4. Lakukan zero-point calibration
   Zero calibration dilakukan pada permukaan logam tanpa coating (uncoated). Jika tidak memungkinkan di benda uji, gunakan calibration plates yang disertakan.

5. Lakukan multipoint calibration (opsional tapi disarankan untuk QC)
   PCE-CT 80 mendukung hingga 4 titik kalibrasi per grup. Gunakan foil standar dengan ketebalan yang mendekati nilai ketebalan yang akan Anda ukur.

6. Proses pengukuran
   Tempelkan probe tegak lurus pada permukaan, lalu angkat saat terdengar bunyi beep. Ini membantu konsistensi kontak dan mengurangi error akibat sudut tempel.

7. Simpan dan dokumentasikan hasil
   Gunakan mode GEN untuk menyimpan data ke grup tertentu (hingga total 2000 pembacaan). Untuk pemindahan data ke PC via USB, umumnya memerlukan software opsional dan driver.

Catatan penting untuk akurasi:

• Kalibrasi ulang disarankan ketika material, radius kelengkungan, atau kondisi lingkungan berubah; manual menekankan kalibrasi setiap kali mengukur sampel baru dan memilih permukaan kalibrasi yang sifatnya mirip dengan sampel.

• Hindari mengukur objek yang terlalu lunak atau terlalu tipis, dan jaga kebersihan permukaan ukur/probe.

Cara Kerja / Metode Pengukuran

Mengapa alat yang sama bisa mengukur coating di atas baja dan aluminium? Karena PCE-CT 80 menggabungkan dua prinsip yang lazim pada coating thickness gauge:

1. Magnetic induction (untuk Fe)
   Pada substrat ferromagnetik (baja/besi), probe memanfaatkan respons medan magnet. Ketebalan lapisan non-magnetik (cat, plastik, enamel, dll.) memengaruhi sinyal yang dibaca alat.

2. Eddy current (untuk NFe)
   Pada substrat non-ferromagnetik namun konduktif (misalnya aluminium/tembaga), probe menghasilkan arus eddy pada substrat. Lapisan non-konduktif (cat, enamel, dll.) memengaruhi kopling sinyal, sehingga ketebalan dapat dihitung.

Manual menyebut mode probe: otomatis dengan pengenalan material (Fe + NFe), mode magnetic (Fe), dan mode eddy current (NFe).

Dari sisi praktik, ini penting karena:

• Pada bodi mobil modern, campuran material (steel dan aluminium) makin umum. Mode Auto membantu mempercepat inspeksi tanpa sering mengganti setelan.

• Pemilihan mode manual (Fe saja / NFe saja) kadang berguna untuk menstabilkan proses saat Anda sudah tahu substratnya dan ingin mengurangi potensi salah deteksi pada area transisi.

Kelengkapan Produk

Kelengkapan dasar yang tercantum di manual untuk paket PCE-CT 80 mencakup unit meter, probe, baterai AAA, carrying case, foil standar, calibration plates (Fe dan NFe), sertifikat kalibrasi ISO, dan user manual.

Untuk produk PCE-CT 80-F5N3-ICA, konteksnya adalah:

• Unit meter PCE-CT 80

• Probe yang digunakan: F5N3 (mengacu pada penamaan varian produk dan chart probe di manual)

• Sertifikat kalibrasi ISO termasuk (relevan untuk kebutuhan audit mutu)

Manfaat bagi Pengguna

Bagian ini menjawab “kenapa harus pakai produk ini?” dalam bahasa yang dekat dengan keputusan engineering dan QC.

1) Meningkatkan kualitas dan konsistensi finishing

Dengan resolusi hingga 0,1 µm pada lapisan tipis (di bawah 100 µm), Anda bisa memantau variasi proses coating yang halus, misalnya perbedaan hasil aplikasi antar shift atau perubahan parameter spray.

2) Mempercepat inspeksi, tanpa merusak produk

Karena pengukuran bersifat non-destructive dan probe eksternal mudah ditempel-angkat, inspeksi sampling menjadi cepat. Ini relevan untuk incoming inspection, outgoing QC, hingga audit kendaraan bekas yang perlu pemeriksaan banyak titik.

3) Mempermudah pengambilan keputusan berbasis data

Fitur statistik (mean/min/max/SD) membantu Anda:

• Melihat sebaran ketebalan per panel/part.

• Menilai stabilitas proses coating.

• Menyusun laporan QC yang lebih kuat daripada sekadar “OK/NG”.

Fungsi statistik ini tersedia per grup memori.

4) Mengurangi risiko lolosnya out-of-spec

Dengan alarm batas atas-bawah, operator bisa langsung tahu saat nilai melewati limit yang diatur, tanpa harus menafsir angka satu per satu.

5) Mendukung kepatuhan audit dan traceability

Sertifikat kalibrasi ISO yang termasuk dalam paket mendukung kebutuhan traceability—misalnya untuk audit internal, audit pelanggan, atau penerapan prosedur mutu.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketebalan lapisan coating seperti cat, varnish, lacquer, plastik, dan sejenisnya di atas logam Fe (baja/besi) maupun NFe (misalnya aluminium/tembaga).

2. Apakah pengukurannya merusak material?
   Tidak. Pengukurannya non-destructive: probe ditempelkan ke permukaan dan hasil dibaca tanpa melukai coating.

3. Bisa digunakan untuk material apa saja?
   Untuk lapisan non-magnetik di atas Fe (baja/besi) dan lapisan non-konduktif di atas NFe (aluminium/tembaga, dll.).

4. Berapa rentang ukur alat ini?
   Dengan probe F5N3: Fe 0–5000 µm dan NFe 0–3000 µm.

5. Apakah perlu kalibrasi sebelum dipakai?
   Disarankan. Manual menyebut alat sebaiknya dikalibrasi (zero/multipoint) setiap kali mengukur sampel baru, dan menggunakan permukaan kalibrasi yang sifatnya mirip dengan sampel.

6. Apakah ada penyimpanan data dan ekspor ke PC?
   Ada. Mode GEN menyediakan 4 grup penyimpanan dengan total hingga 2000 pembacaan, dan data dapat ditransfer via USB 2.0. Untuk komunikasi USB ke PC biasanya membutuhkan software opsional dan driver.

7. Siapa yang paling cocok menggunakan alat ini?
   QC inspector, teknisi finishing/painting, engineer proses coating, tim audit vendor, serta decision maker yang perlu data cepat untuk mengevaluasi stabilitas proses dan kepatuhan spesifikasi.

8. Apa yang harus diperhatikan saat mengukur pada panel melengkung atau kecil?
   Perhatikan batas radius kelengkungan minimum (convex 5 mm, concave 25 mm) dan luas permukaan minimum Ø17 mm, serta lakukan kalibrasi pada kondisi yang mirip dengan area ukur.
