PCE-DSX 100 – Digital Stroboscope Tachometer 60–20000 RPM | Inspeksi Non-Kontak & Cepat

Di banyak pabrik, masalah kecil pada mesin berputar sering “tersembunyi” sampai berubah menjadi downtime besar. Pola getaran yang tidak wajar, gear yang mulai aus, slip pada belt, atau ketidaksejajaran kopling biasanya muncul lebih dulu sebagai perubahan perilaku putaran: terlihat dari tracking gerak yang tidak stabil, munculnya cacat periodik pada permukaan, atau deviasi RPM dari setpoint. Tantangannya, komponen tersebut sering bergerak sangat cepat dan berada di area yang sulit diakses—sehingga inspeksi visual biasa tidak cukup, sementara menghentikan mesin tidak selalu memungkinkan (atau berisiko mengganggu kualitas proses).

Jika persoalan ini dibiarkan, risikonya nyata: kerusakan bearing dan gear, kualitas produk turun karena variasi proses, potensi kecelakaan kerja akibat komponen lepas, hingga pemborosan energi karena mesin berjalan di kondisi tidak optimal. Di sinilah alat ukur non-kontak menjadi relevan—bukan sekadar “mengukur angka RPM”, tetapi membantu teknisi melihat pola gerak yang seharusnya sulit diamati, sehingga keputusan perawatan bisa lebih cepat dan lebih terarah.

Deskripsi Singkat PCE-DSX 100

PCE-DSX 100 adalah digital stroboscope tachometer untuk pengukuran kecepatan putar dan inspeksi visual pada objek yang bergerak cepat tanpa menyentuh objek. Dengan mengatur frekuensi kilatan cahaya agar sinkron dengan putaran, objek yang semula blur dapat terlihat seolah bergerak lambat atau tampak diam—memudahkan observasi ketidaknormalan permukaan, tracking gerak, hingga indikasi cacat periodik. Prinsip ini dikenal sebagai persistence of vision (ketetapan penglihatan).

Di kelas alat lapangan, PCE-DSX 100 menonjol karena pengaturan coarse/fine (langkah kasar/halus), memori penyimpanan hingga 10 nilai, LCD berlampu untuk area gelap, serta auto-off untuk menghemat baterai. Dari sisi praktik kerja, ini berarti: waktu set-up lebih singkat, inspeksi lebih repeatable, dan teknisi bisa berpindah titik inspeksi tanpa mengulang konfigurasi dari nol.

Fungsi & Kegunaan Produk

Fungsi utama alat

1. Mengukur kecepatan putar (RPM) secara non-kontak dengan teknik stroboskopik.

2. Membantu inspeksi kondisi permukaan dan pola gerak pada komponen berputar/bergerak cepat (gear, rotor, fan, spindle, roll, dan sejenisnya) dengan membuat gerakan terlihat “membeku” atau melambat pada titik sinkron.

3. Menyimpan nilai frekuensi yang sering dipakai (hingga 10 data) untuk mempercepat pekerjaan berulang.

Kegunaan spesifik di lapangan

• Troubleshooting slip belt/pulley: melihat apakah ada “loncatan” periodik saat beban berubah.

• Pemeriksaan gear meshing: mengamati pola kontak yang tampak tidak seragam, indikasi aus atau misalignment (sebagai screening awal sebelum analisis lanjutan).

• QC proses yang melibatkan rotasi: misalnya pada mesin tekstil/printing, memantau stabilitas putaran komponen yang sulit diukur dengan metode kontak pada RPM tinggi.

• Verifikasi setelah perawatan: memastikan RPM dan tracking gerak kembali stabil setelah penggantian bearing, belt, atau setting alignment.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum: teknisi menentukan titik observasi terbaik (marking, label reflektif, atau area dengan kontras) agar fenomena “diam” terlihat jelas. Jika permukaan terlalu halus dan refleksi seragam, disarankan menambahkan label/marking untuk membantu observasi.

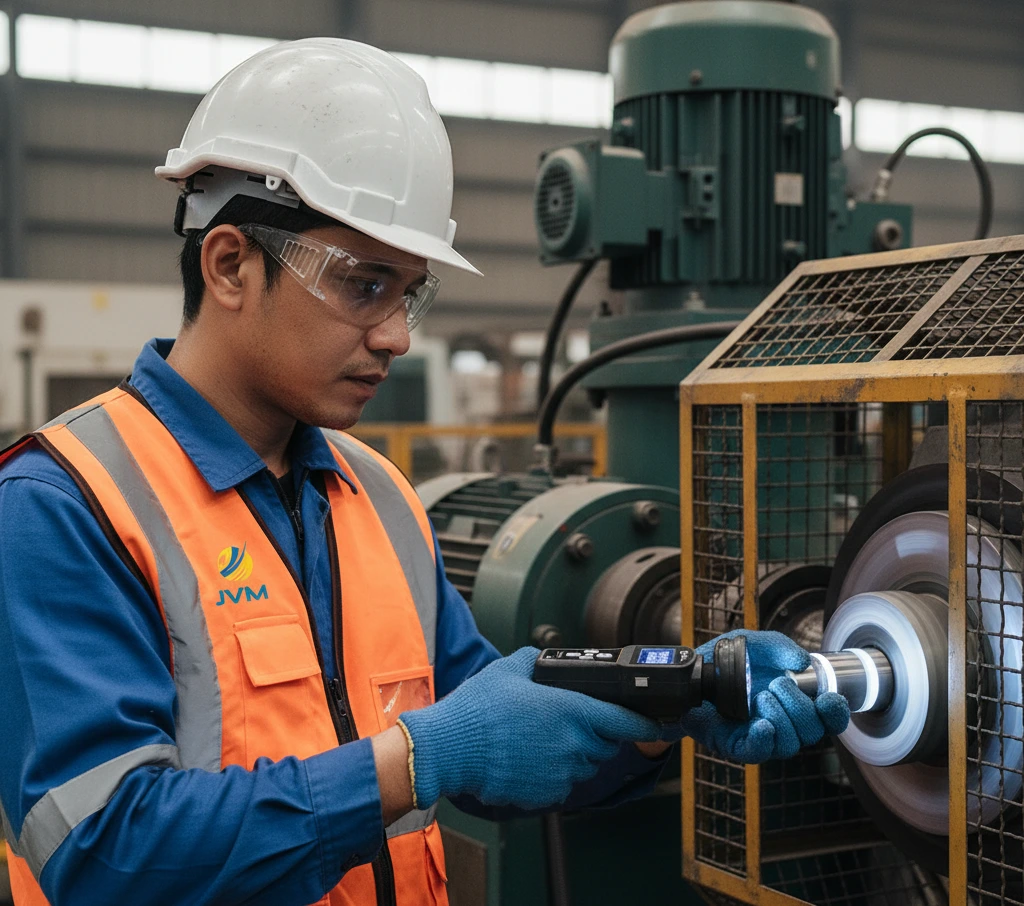

• Saat: teknisi menyalakan alat, mengarahkan cahaya ke objek, lalu menaikkan/menurunkan frekuensi hingga objek tampak diam atau gerakannya melambat. Untuk penyetelan presisi, beralih ke fine tuning.

• Sesudah: nilai yang sudah pas bisa disimpan ke memori, lalu di-recall pada pekerjaan berikutnya—berguna untuk mesin yang sama atau inspeksi periodik.

Mode kerja / metode pengukuran yang relevan

• Single-step regulation: menaikkan/menurunkan nilai per “klik” (lebih terkontrol untuk mendekati sinkron).

• Continuous regulation: menahan tombol untuk perubahan cepat, lalu kembali ke single-step saat sudah dekat dengan titik sinkron.

• Coarse vs fine tuning:

  • Coarse untuk lompatan lebih besar (mendekatkan nilai).

  • Fine untuk penguncian sinkron yang presisi (mengurangi flicker/gerak sisa).

Bidang / Industri Pengguna

• Manufaktur umum: sebagai alat inspeksi non-kontak untuk komponen berputar pada lini produksi.

• Maintenance & reliability (PdM/CBM): sebagai alat screening visual cepat untuk indikasi ketidaknormalan gerak sebelum pengujian lanjutan (vibration/thermal/oil analysis).

• Industri tekstil: sebagai alat ukur putaran komponen berkecepatan tinggi (misalnya spindle) ketika tachometer kontak tidak memungkinkan.

• Printing & packaging: sebagai alat inspeksi gerak periodik dan potensi cacat berulang pada rol/gear.

• Workshop/engineering lab: sebagai alat verifikasi RPM dan observasi fenomena gerak cepat untuk pengujian/commissioning.

Keunggulan / Highlights

• Membantu teknisi bekerja lebih aman karena pengukuran dan inspeksi dilakukan tanpa menyentuh objek berputar (mengurangi risiko tersangkut pada komponen bergerak).

• Mempercepat set-up inspeksi dengan pengaturan coarse/fine dan opsi pengaturan cepat (continuous regulation), sehingga waktu mencari titik sinkron lebih singkat.

• Mengurangi risiko salah baca akibat kondisi pencahayaan dengan LCD berlampu (backlight) dan tampilan yang jelas.

• Meminimalkan kerja ulang untuk inspeksi rutin lewat memori penyimpanan hingga 10 nilai; teknisi bisa recall nilai yang sering dipakai.

• Mendukung disiplin kerja lapangan dengan auto-off (hemat baterai) dan indikator tegangan rendah agar alat siap pakai saat dibutuhkan.

• Struktur handheld yang praktis untuk patroli inspeksi di beberapa titik mesin dalam satu shift.

Catatan keselamatan penting: cahaya flash jangan diarahkan ke mata manusia/hewan, dan hindari area basah/korosif agar alat tidak rusak.

Perbandingan / Posisi Produk

Di lapangan, kebutuhan inspeksi RPM dan gerak cepat biasanya ditempuh lewat beberapa pendekatan. Tabel di bawah membandingkan secara kategori, agar posisi PCE-DSX 100 lebih mudah dipahami.

Intinya: alat stroboscope seperti PCE-DSX 100 bukan pengganti penuh analisis getaran atau balancing, tetapi sering menjadi “pintu masuk” yang praktis—screening cepat untuk menentukan apakah perlu eskalasi ke pengujian yang lebih dalam.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang umum dipakai teknisi di lapangan:

1. Persiapan alat
   Pasang baterai 4 x 1,5 V AA dan pastikan indikator baterai tidak menunjukkan low-voltage.

2. Tentukan titik observasi
   Pilih area dengan kontras tinggi (marking/label) agar efek “diam” mudah terlihat. Jika permukaan terlalu halus, tambahkan label kecil atau marking.

3. Nyalakan alat
   Tekan tombol power hingga alat aktif dan menampilkan nilai awal.

4. Aktifkan backlight bila perlu
   Gunakan tombol FINE/BL untuk menyalakan lampu latar saat pencahayaan kurang.

5. Proses pengukuran (sinkronisasi)
   Tekan tombol light/flash, arahkan cahaya ke objek, lalu atur nilai dengan tombol UP/DOWN sampai objek tampak diam atau gerakannya melambat.

6. Fine tuning untuk penguncian nilai
   Saat sudah dekat, beralih ke fine tuning agar flicker makin kecil dan “diam” lebih stabil.

7. Penyimpanan data
   Simpan nilai yang sering digunakan dengan tombol MEM, lalu gunakan READ untuk recall saat inspeksi berikutnya.

Catatan penting: jangan arahkan flash ke mata; hindari air/korosif; bila lama tidak dipakai, lepaskan baterai untuk mencegah kebocoran.

Cara Kerja / Metode Pengukuran

PCE-DSX 100 bekerja dengan prinsip sinkronisasi antara frekuensi kilatan cahaya dan kecepatan gerak objek. Ketika frekuensi flash “mengunci” pada kecepatan putar, mata manusia menangkap objek seolah diam (persistence of vision). Dari kondisi ini, teknisi dapat:

• Membaca RPM pada tampilan sebagai nilai kecepatan putar saat pola terlihat diam.

• Mengamati cacat permukaan atau ketidakteraturan gerak karena objek tampak “membeku”, sehingga detail yang sebelumnya blur jadi lebih mudah dilihat.

Ada satu situasi lapangan yang sering membuat teknisi keliru: ketika terlihat lebih dari satu “citra” stabil (misalnya N marking tampak diam sekaligus). Pada kondisi ini, nilai yang tampil bisa merupakan kelipatan, dan teknisi perlu membagi nilai dengan N untuk memperoleh RPM aktual. Pendekatan ini berguna saat marking berulang/berpola membuat beberapa posisi tampak sama stabil.

Batasan praktis yang perlu dipahami:

• Permukaan terlalu halus dan refleksi seragam membuat efek “diam” kurang jelas; solusi praktis adalah menambah label reflektif atau marking.

• Kondisi lingkungan (cahaya sekitar, jarak, sudut) memengaruhi kenyamanan observasi; gunakan backlight untuk display dan pilih titik observasi yang paling kontras.

Kelengkapan Produk

• 1x unit car measuring device PCE-DSX 100

• 4x baterai 1,5 V AA

• 1x operating instructions

Manfaat bagi Pengguna

• Efisiensi kerja: inspeksi cepat tanpa perlu menghentikan mesin untuk verifikasi awal di titik-titik kritis.

• Peningkatan kualitas: membantu menjaga stabilitas proses yang sensitif terhadap RPM (misalnya rol, spindle, atau rotor tertentu).

• Penghematan biaya: mendeteksi indikasi awal ketidaknormalan sehingga perbaikan bisa direncanakan sebelum terjadi kegagalan besar.

• Pengurangan kesalahan: fine tuning dan tampilan yang jelas mengurangi risiko “mendekati” tapi tidak benar-benar sinkron; memori membantu konsistensi setpoint inspeksi berulang.

• Dukungan program reliability: hasil inspeksi stroboscope bisa menjadi trigger kapan perlu dilakukan pengukuran lanjutan (vibration, alignment check, balancing, atau inspeksi komponen).

FAQ

1. Apakah alat ini bisa mendeteksi kabel aktif?
   Tidak. PCE-DSX 100 adalah stroboscope tachometer untuk RPM dan inspeksi gerak/permukaan, bukan detector kabel atau tegangan listrik.

2. Apakah bisa digunakan pada dinding beton?
   Tidak untuk tujuan “mendeteksi” sesuatu di dalam beton. Alat ini dipakai dengan mengarahkan flash ke objek bergerak/berputar yang terlihat (exposed).

3. Seberapa dalam objek bisa “terdeteksi”?
   Bukan konsep kedalaman. Alat bekerja berdasarkan cahaya ke permukaan objek yang terlihat. Yang penting adalah line-of-sight, jarak kerja wajar, dan adanya kontras/marking.

4. Apakah aman digunakan pada instalasi hidup?
   Aman dalam konteks non-kontak karena tidak menyentuh komponen, namun tetap perlu prosedur K3: jarak aman dari rotating parts, gunakan APD, jangan arahkan flash ke mata, dan patuhi guarding mesin.

5. Apakah perlu kalibrasi rutin?
   Untuk program kualitas yang ketat, pemeriksaan berkala (functional check) dan verifikasi terhadap referensi RPM internal perusahaan biasanya disarankan, terutama bila alat sering dipakai di lapangan.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya inspeksi putaran dan stabilitas gerak pada mesin industri untuk menjaga kualitas dan keandalan operasi. Kami berfokus melayani kebutuhan klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas seperti PCE-DSX 100 dan perangkat pengukuran lainnya untuk membantu tim engineering dan maintenance mempercepat inspeksi, meminimalkan risiko kesalahan, dan mendukung strategi perawatan yang lebih terencana. Jika Anda ingin meningkatkan akurasi inspeksi RPM dan efisiensi troubleshooting di area produksi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Car Measuring Device Unggulan untuk Kebutuhan Anda

Referensi

• Sutanto, A., dkk. Penggunaan Alat Ukur pada Mesin-mesin Industri Tekstil Sebagai Standar Pengukuran Kecepatan Komponen. Jurnal Tekstil (AK Tekstil Solo). Retrieved from https://jute.ak-tekstilsolo.ac.id/index.php/jurnal/article/download/18/12
• Pengujian Modul Getaran Rotor pada Journal Bearing dengan Variasi Kecepatan Putar. Jurnal Riset/Artikel Teknik. Retrieved from https://ejournal.pei.ac.id/index.php/JRT1/article/download/97/53
• (2015). Jurnal Energi Kelistrikan Vol 7 No 1 Januari 2015. Retrieved from https://media.neliti.com/media/publications/390706-none-2e28d61f.PDF
