PCE-DT 50: Tachometer Laser Non-Kontak Untuk Audit Kecepatan Putar Mesin Rotasi Di Workshop & Pabrik

Di lapangan, banyak masalah mutu dan reliability mesin berawal dari satu hal yang terlihat “sepele”: kecepatan putar (RPM) yang tidak sesuai. Fan yang seharusnya stabil di setpoint malah drop saat beban naik, motor dengan inverter terasa “ngempos” karena slip bertambah, conveyor kadang telat karena pulley selip, atau spindle mesin berubah RPM akibat belt yang mulai aus. Dalam quality control dan maintenance, perbedaan beberapa persen saja bisa mengubah hasil proses: laju alir, debit, tingkat pengeringan, kualitas permukaan, hingga balancing getaran.

Risikonya bukan cuma produk out of spec. RPM yang melenceng sering “membuka pintu” untuk masalah lanjutan: overheating, konsumsi energi naik, bearing cepat lelah, dan potensi downtime tak terduga. Di sisi otomotif, RPM yang salah saat pengujian dyno, blower radiator, atau alternator test bisa membuat keputusan diagnosis meleset. Di sisi industri, salah baca RPM membuat analisis vibrasi dan inspeksi kondisi mesin jadi tidak akurat—padahal pemeliharaan prediktif bergantung pada data parameter operasi yang benar. Prinsip pemantauan kondisi mesin dan pendekatan prediktif sendiri menekankan pentingnya pengukuran variabel operasi secara benar sebelum analisis lanjutan dilakukan.

Di sinilah kebutuhan alat ukur RPM yang cepat, aman (tanpa kontak), dan praktis menjadi relevan. Untuk audit kecepatan putar yang sifatnya verifikasi, commissioning, troubleshooting, atau inspeksi rutin, tachometer laser non-kontak seperti PCE-DT 50 sering menjadi “alat kecil” yang menghemat banyak waktu dan mencegah salah keputusan.

Deskripsi Singkat PCE-DT 50

PCE-DT 50 adalah tachometer genggam berbentuk pistol yang mengukur kecepatan putar objek bergerak (RPM) menggunakan laser dan prinsip pantulan kontras terang-gelap dari permukaan yang diberi reflective tape. Dengan pendekatan non-kontak, operator bisa mengukur poros, pulley, kipas, gear, atau bagian berputar lainnya tanpa perlu menyentuhkan probe mekanis.

Rentang ukurnya lebar, dari 2,5 hingga 99.999 rpm, dengan akurasi yang tergolong tinggi untuk kelas handheld: ±0,02% + 1 digit. Ini membuatnya cocok untuk dua skenario sekaligus: verifikasi RPM rendah (misalnya rotasi slow-speed pada conveyor atau mixer) dan pemeriksaan RPM tinggi (misalnya motor, fan, spindle tertentu), selama akses visual aman.

Keunggulan praktisnya terasa pada mode pengukuran yang fleksibel: manual maupun automatic, ditambah fungsi MAX/MIN/AVG untuk menangkap variasi RPM selama pengukuran. Display LCD dengan backlight membantu kerja di area pencahayaan kurang, dan tersedia data hold serta penyimpanan data hingga 60 titik untuk pencatatan cepat.

Fungsi & Kegunaan Produk

Pertanyaan paling relevan dari engineer/QC biasanya sederhana: “Bisa dipakai buat apa saja, dan masalah apa yang diselesaikan?”

Jenis pengukuran

• Mengukur kecepatan putar (rotational speed) dalam satuan RPM pada objek berputar, non-kontak berbasis laser.

Kondisi penggunaan yang umum

• Verifikasi RPM saat commissioning mesin (motor, fan, blower, conveyor, spindle).

• Troubleshooting ketika ada indikasi slip belt, pulley aus, atau perubahan beban yang membuat RPM tidak stabil.

• Audit cepat di workshop otomotif untuk pengecekan komponen berputar (kipas, pulley, poros uji) tanpa perlu membongkar.

• Pencatatan RPM pada inspeksi berkala, terutama ketika perlu pembuktian angka (bukan sekadar “feeling”).

Masalah yang diselesaikan (contoh kasus lapangan)

• Setpoint inverter 1500 rpm, tapi output aktual berbeda karena parameter scaling/feedback tidak tepat; tachometer eksternal dipakai untuk verifikasi.

• Fan/blower terasa “kurang kencang”; cek RPM membedakan apakah masalah ada di motor, supply, atau mekanik (belt/impeller).

• Proses mixing/agitator menghasilkan viskositas/hasil campuran tidak konsisten; cek RPM memastikan perbedaan batch bukan karena variasi kecepatan.

• QC finishing atau proses berbasis putaran (misalnya polishing tertentu): RPM aktual menentukan repeatability, bukan hanya setting knob.

Catatan penting: di banyak penelitian dan pembahasan instrumentasi, tachometer laser dipakai karena dapat mengukur dari jarak tertentu menggunakan sensor cahaya, sehingga cocok untuk elemen berputar yang sulit disentuh langsung.

Bidang / Industri Pengguna

• Industri otomotif (workshop test, troubleshooting sistem fan/blower, verifikasi komponen berputar)

• Manufaktur & fabrikasi (commissioning motor, fan, conveyor, gearbox)

• Pembangkit & utilitas (pompa, fan, blower, rotating equipment inspeksi rutin)

• Maintenance & inspection (predictive/preventive maintenance, verifikasi parameter operasi)

• Industri makanan & minuman (mixer, agitator, conveyor berkecepatan rendah–menengah)

• Industri kimia & proses (agitator, dosing system berbasis putaran)

• HVAC & building maintenance (fan AHU, blower, motor drive)

Keunggulan / Highlights

• Non-kontak berbasis laser: pengukuran RPM tanpa menyentuh objek berputar, mengurangi risiko dan mempermudah akses.

• Rentang ukur lebar 2,5 sampai 99.999 rpm, cocok untuk slow-speed hingga high-speed verification.

• Akurasi ±0,02% + 1 digit untuk keputusan teknis yang lebih percaya diri saat verifikasi.

• Dua mode kerja: manual dan automatic, berguna untuk inspeksi cepat maupun pengamatan lebih lama.

• Fungsi MAX/MIN/AVG membantu membaca variasi RPM (misalnya fluktuasi karena slip atau load).

• LCD dengan backlight dan data hold, nyaman di area pabrik yang pencahayaannya tidak ideal.

• Penyimpanan data hingga 60 titik untuk pencatatan inspeksi ringkas.

• Measuring distance 50–500 mm: cukup fleksibel untuk mayoritas inspeksi visual yang aman.

Perbandingan & Posisi Produk

Di praktik industrial testing, pengukuran RPM umumnya dilakukan dengan tiga pendekatan: estimasi dari kontrol (VSD/PLC), tachometer kontak (mechanical/contact), dan tachometer non-kontak (optical/laser).

Perbandingan dengan metode manual atau konvensional

• Mengandalkan angka di panel VSD/PLC memang cepat, tapi tetap perlu verifikasi—terutama saat commissioning, setelah maintenance, atau ketika ada indikasi scaling/feedback tidak akurat. Beberapa studi praktik pengujian motor juga menyebut verifikasi acak menggunakan tachometer eksternal sebagai pembanding terhadap panel monitoring.

• Tachometer kontak bisa akurat, tetapi menuntut akses fisik dan berisiko pada komponen berputar, serta tidak selalu praktis untuk area sempit.

• Tachometer laser non-kontak seperti PCE-DT 50 menempati posisi “alat verifikasi cepat”: minim setup, cukup reflective tape, dan pembacaan bisa dilakukan dari jarak puluhan sentimeter.

Posisi produk ini dalam kategori alat sejenis

Dalam kategori tachometer portabel sekelasnya, PCE-DT 50 menonjol pada kombinasi:

• rentang ukur yang sangat lebar,

• akurasi tinggi,

• mode automatic + statistik MAX/MIN/AVG,

• penyimpanan data 60 titik.

Bagi QC/engineer, ini berarti PCE-DT 50 bukan hanya “alat baca RPM”, tetapi alat untuk menangkap perilaku RPM (stabil/tidak stabil) tanpa perlu perangkat data logger besar.

Tabel ringkas perbandingan pendekatan

Spesifikasi Teknis

Berikut spesifikasi teknis utama PCE-DT 50 yang paling sering dipakai untuk menilai kecocokan aplikasi.

Tata Cara Pemakaian

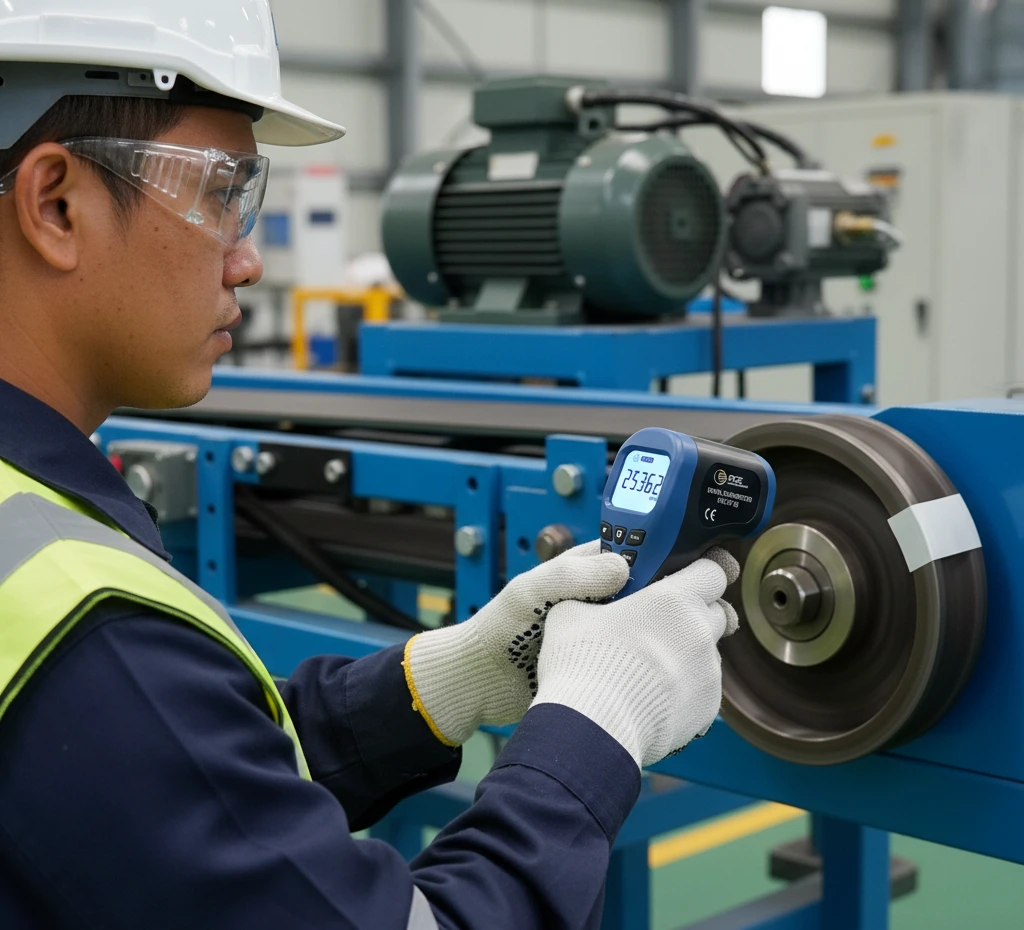

Berikut alur pemakaian ringkas yang realistis untuk inspeksi di lapangan (5–7 langkah), dengan fokus keamanan dan kualitas data:

1. Persiapan area kerja
   Pastikan area aman dari kemungkinan tersentuh komponen berputar. Siapkan akses visual ke bagian yang akan diukur (pulley/poros/fan).

2. Persiapan objek ukur (reflective tape)
   Tempelkan reflective tape sekitar 1–2 cm pada objek uji saat kondisi belum berputar. Gunakan satu titik tape untuk satu putaran agar pembacaan stabil.

3. Nyalakan alat
   Tekan tombol power. Alat akan mati otomatis setelah sekitar 20 detik bila tidak digunakan, jadi siapkan langkah ukur sebelum terlalu lama jeda.

4. Atur pencahayaan seperlunya
   Lingkungan terlalu terang bisa mengganggu refleksi; bila perlu, beri bayangan pada area ukur dan hindari sinar matahari langsung.

5. Lakukan pengukuran (mode manual)
   Tekan trigger dan arahkan laser ke objek berputar yang sudah diberi tape. Pegang stabil, jaga jarak 50–500 mm agar pembacaan konsisten.

6. Gunakan fungsi hold dan statistik bila perlu
   Setelah pengukuran, alat akan masuk ke hold otomatis. Jika ingin membaca nilai puncak/lembah/rata-rata selama sesi, gunakan MAX/MIN/AVG.

7. Jika butuh logging singkat, gunakan Auto + REC
   Aktifkan Auto mode; laser akan menyala terus dan trigger tidak perlu ditekan. Tekan REC untuk menyimpan data (hingga 60). Interval rekam dapat diatur 1–99 detik.

Catatan keselamatan: komponen berputar berbahaya. Pastikan SOP dan jarak aman diterapkan, terutama pada fan/shaft terbuka.

Cara Kerja / Metode Pengukuran

PCE-DT 50 bekerja dengan konsep optical tachometry: alat memancarkan sinar laser dan menerima pantulan dari permukaan yang diberi penanda reflektif. Sensor penerima mendeteksi kontras terang-gelap dari pantulan tersebut, lalu menghitung jumlah kejadian per waktu untuk dikonversi menjadi RPM.

Kenapa reflective tape penting? Karena banyak permukaan industri (metal kusam, karet, cat doff) memantulkan cahaya dengan karakter yang tidak konsisten. Tape memberi “signature” yang jelas sehingga pembacaan lebih stabil. Di sisi lain, pencahayaan terlalu terang bisa menurunkan rasio sinyal terhadap gangguan, sehingga rekomendasi untuk menghindari sinar matahari langsung itu praktis, bukan sekadar formalitas.

Kelengkapan Produk

Kelengkapan standar yang umum disertakan:

• Unit tachometer PCE-DT 50

• Baterai 9V block

• User manual

Manfaat bagi Pengguna

• Efisiensi kerja inspeksi: verifikasi RPM bisa dilakukan cepat tanpa bongkar pasang atau menempelkan probe kontak, cocok untuk audit rutin dan troubleshooting.

• Peningkatan kualitas keputusan teknis: akurasi ±0,02% + 1 digit membantu membedakan apakah deviasi RPM masih wajar atau sudah signifikan untuk tindakan korektif.

• Mengurangi kesalahan diagnosis: membedakan masalah listrik (drive/supply) vs mekanik (slip/belt/gear) lebih cepat dengan data RPM aktual.

• Penghematan biaya downtime: inspeksi cepat pada fan, blower, conveyor, atau rotating equipment membantu mendeteksi drift performa sebelum berubah jadi downtime.

• Dokumentasi lebih rapi: penyimpanan 60 data dan interval rekam 1–99 detik memudahkan pencatatan inspeksi sederhana tanpa perangkat tambahan.

• Lebih nyaman di lapangan: LCD dengan backlight dan fungsi hold memudahkan pembacaan di area produksi.

FAQ

Untuk apa alat ini digunakan?

Untuk mengukur kecepatan putar (RPM) pada objek berputar seperti poros, pulley, fan, gear, dan bagian rotating lainnya secara non-kontak berbasis laser.

Apakah pengukuran merusak material?

Tidak. Pengukuran dilakukan tanpa kontak. Yang ditempel hanya reflective tape kecil pada permukaan objek, umumnya 1–2 cm.

Bisa digunakan untuk material apa saja?

Selama ada garis pandang ke bagian berputar dan Anda bisa menempelkan reflective tape, alat dapat dipakai pada banyak permukaan (metal, plastik, karet, cat). Yang penting adalah pantulan yang konsisten dan jarak ukur 50–500 mm dijaga.

Apakah perlu kalibrasi?

Untuk pekerjaan verifikasi profesional, praktik baiknya adalah melakukan pengecekan berkala terhadap performa alat (sesuai prosedur internal/lab kalibrasi). Di pemakaian harian, kualitas pembacaan sangat dipengaruhi setup: posisi tape, jarak, dan cahaya.

Siapa yang cocok menggunakan alat ini?

Teknisi maintenance, QC, engineer commissioning, tim reliability/predictive maintenance, serta teknisi workshop otomotif yang butuh verifikasi RPM cepat dan aman.

Sebagai pemasok dan distributor alat ukur industri, CV. Java Multi Mandiri memahami bahwa verifikasi RPM yang cepat dan akurat sering menjadi pembeda antara troubleshooting yang tepat sasaran dan investigasi yang berlarut-larut. Kami melayani kebutuhan bisnis dan aplikasi industri, menyediakan Automotive Tester PCE-DT 50 dan perangkat laboratorium lainnya untuk membantu tim QC, maintenance, dan engineering meningkatkan konsistensi proses, mempercepat inspeksi rutin, serta memperkuat dokumentasi teknis di lapangan. Jika Anda ingin meningkatkan akurasi dan efisiensi pengukuran kecepatan putar pada mesin rotasi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Automotive Tester Unggulan untuk Kebutuhan Anda

Referensi

• Enny Galar. (tanpa tahun tertera pada PDF). Tachometer Laser, Pemakaian dan Perawatannya. METANA (Undip).
  https://ejournal.undip.ac.id/index.php/metana/article/download/12578/12508
• Muhammad Iqbal, dkk. (2016). Desain dan Uji Kinerja Contactless Digital Tachometer Dilengkapi Fitur Keluaran Tegangan Analog. SNTIKI (UIN Suska Riau).
  https://ejournal.uin-suska.ac.id/index.php/SNTIKI/article/download/3282/2208
