NOVOTEST NG 2020 Rebar Detector: Menghindari Bahaya Pemotongan Besi Struktur

Bayangkan skenario ini: Anda sedang memimpin tim pengeboran pada proyek jembatan beton prategang. Suara mesin bor menderu, tiba-tiba diikuti bunyi letusan keras. Kabel tendon prategang yang vital putus. Konsekuensinya tidak main-main—mulai dari kerusakan struktural permanen, biaya perbaikan yang membengkak, hingga potensi runtuhnya elemen bangunan yang membahayakan nyawa pekerja. Inilah realita pahit ketika bahaya pemotongan tendon dan tulangan utama tidak diantisipasi dengan serius.

Setiap goresan pisau pemotong atau putaran mata bor pada beton bertulang membawa risiko tersembunyi. Gambar kerja seringkali tidak mencerminkan kondisi aktual di lapangan. Di sinilah urgensi memiliki prosedur verifikasi berbasis data, bukan sekadar asumsi visual. Anda membutuhkan alat yang mampu “melihat” menembus selimut beton dan memberikan peta akurat lokasi tulangan sebelum alat destruktif menyentuh permukaan.

Artikel ini hadir sebagai panduan praktis untuk Anda—kontraktor, insinyur sipil, teknisi pengujian, dan pengawas lapangan—dalam mengimplementasikan langkah antisipatif menggunakan NOVOTEST NG 2020 Rebar Detector. Kami akan membedah checklist keselamatan, regulasi yang mengikat, dan fitur alat ini sebagai benteng utama mencegah kecelakaan fatal akibat pemotongan besi struktur secara tidak sengaja.

1. Checklist Utama: Langkah-Langkah Menghindari Bahaya Pemotongan Tendon
2. Penjelasan Tiap Poin Penting dalam Checklist
   1. Mengapa Shop Drawing Sangat Vital?
   2. Kalibrasi NOVOTEST: Bukan Sekadar Formalitas
   3. Menguasai Teknik Scanning Silang
   4. Mode Tendon vs. Rebar: Ketahui Perbedaannya
   5. Pilot Hole: Konfirmasi Terakhir Sebelum Malapetaka
   6. Izin Kerja sebagai Alat Kontrol
3. Standar atau Regulasi Terkait Pencegahan Pemotongan Tulangan
4. Tools yang Direkomendasikan: NOVOTEST NG 2020 Rebar Detector
5. Tabel Perbandingan Spesifikasi Metode Deteksi
6. Kesalahan yang Sering Terjadi Saat Mendeteksi Tulangan
7. Quick Audit Template untuk Pengecekan Sebelum Pemotongan
8. FAQ
   1. Apa perbedaan antara rebar biasa dan tendon pada beton prategang, dan mengapa penting untuk membedakannya?
   2. Berapa kedalaman maksimal yang bisa dideteksi NOVOTEST NG 2020 untuk tendon?
   3. Apakah alat ini tetap akurat jika beton sangat kering atau basah?
   4. Bagaimana cara memastikan hasil deteksi benar-benar akurat sebelum memutuskan untuk memotong?
9. Referensi
10. Kesimpulan

Checklist Utama: Langkah-Langkah Menghindari Bahaya Pemotongan Tendon

Kecelakaan kerja akibat pemotongan tendon dapat dihindari jika Anda menerapkan protokol ketat sebelum alat pengebor atau pemotong dioperasikan. Berikut adalah checklist terstruktur yang wajib dijadikan briefing standar setiap pagi bagi tim lapangan Anda:

1. Identifikasi Area Kerja Berdasarkan As-Built Drawing: Jangan hanya mengandalkan gambar rencana awal. Pastikan Anda memegang shop drawing revisi terbaru yang mencantumkan posisi tendon dan tulangan. Cocokkan grid area dengan tanda fisik di lapangan.
2. Siapkan dan Kalibrasi NOVOTEST NG 2020: Nyalakan alat, biarkan beradaptasi dengan suhu lingkungan. Pilih mode deteksi yang tepat—Rebar Mode untuk tulangan biasa atau Tendon Mode untuk kabel prategang. Lakukan zero-setting pada permukaan beton yang solid tanpa tulangan sebagai referensi.
3. Lakukan Scanning Grid Menyeluruh: Jangan asal gerak. Lakukan pemindaian dengan kecepatan lambat dan konstan (maksimal 0,5 meter per detik) dalam pola grid vertikal dan horizontal. Teknik scanning silang ini krusial untuk menghindari false negative.
4. Tandai Titik Deteksi Secara Permanen: Gunakan spidol tahan air atau kapur semi-permanen. Begitu sinyal alarm berbunyi atau visual bar menunjukkan puncak pada layar TFT NOVOTEST, segera tandai lintasan tulangannya.
5. Aktifkan Mode Deep Scan untuk Verifikasi: Untuk struktur dengan selimut beton tebal (di atas 100 mm), jangan hanya mengandalkan standard mode. Manfaatkan sensitivitas tinggi alat untuk mendeteksi tendon yang terletak lebih dalam.
6. Verifikasi Silang dengan Pilot Hole: Jika hasil deteksi alat meragukan atau bertentangan dengan gambar, lakukan pengeboran uji berukuran kecil (2-3 mm) di bawah pengawasan langsung site engineer untuk konfirmasi visual material.
7. Dokumentasi dan Izin Kerja: Abadikan layar hasil scan. Isi formulir izin kerja aman (Permit to Work) yang menyatakan area bersih dari tendon kritis. Tanpa tanda tangan supervisor, jangan izinkan mesin potong menyala.

Penjelasan Tiap Poin Penting dalam Checklist

Masing-masing poin checklist di atas mengandung bobot teknis yang jika diabaikan akan membuat seluruh proses keamanan menjadi sia-sia.

Mengapa Shop Drawing Sangat Vital?

Gambar kerja as-built adalah peta harta karun sekaligus peta ranjau bagi tukang bor. Perubahan di lapangan seringkali tidak tercatat cepat. Anda harus mampu membaca simbol tendon prategang (seringkali digambarkan dengan garis putus-putus tebal atau notasi strand) dan membandingkannya dengan hasil deteksi fisik. Jika ada deviasi, hentikan pekerjaan dan konsultasikan dengan konsultan pengawas.

Kalibrasi NOVOTEST: Bukan Sekadar Formalitas

Keakuratan NOVOTEST NG 2020 sangat bergantung pada pengaturan awal. Kelembaban dan suhu beton dapat mempengaruhi konstanta dielektrik. Jangan pernah melewatkan zero-setting di area beton polos. Fitur penyimpanan tabel kalibrasi di dalam probe memudahkan Anda berpindah antar area dengan karakteristik material berbeda tanpa harus mengulang setting dari nol.

Menguasai Teknik Scanning Silang

Kesalahan fatal operator pemula adalah menggerakkan alat searah jarum jam dengan cepat. Tulangan adalah objek silindris; jika sensor melintas sejajar dengannya, sinyal pantulan bisa tidak terdeteksi. Gerakkan alat tegak lurus terhadap perkiraan arah tulangan. Grid 5×5 cm dengan arah silang memastikan Anda “menangkap” semua batang baja, termasuk sengkang dan tendon longitudinal.

Mode Tendon vs. Rebar: Ketahui Perbedaannya

Tendon prategang memiliki material baja berkekuatan tinggi dengan diameter dan respons elektromagnetik yang berbeda dari rebar lunak. Mode Tendon pada NOVOTEST NG 2020 mengoptimalkan frekuensi deteksi untuk menemukan berkas kabel dalam ducting. Menggunakan mode Rebar untuk mencari tendon berisiko menghasilkan sinyal lemah yang tampak seperti noise, padahal itu adalah bahaya besar yang menanti.

Pilot Hole: Konfirmasi Terakhir Sebelum Malapetaka

Ketika sinyal di layar tidak jelas—misalnya area padat tulangan—jangan berspekulasi. Gunakan mata bor kecil diameter 2-3 mm untuk “mengetuk” permukaan secara perlahan. Tahanan keras metalik mengonfirmasi keberadaan tulangan. Ini adalah langkah penyelamatan terakhir yang murah, namun berhasil mencegah putusnya tendon senilai miliaran rupiah.

Izin Kerja sebagai Alat Kontrol

Formulir izin bukan birokrasi, melainkan alat komunikasi. Template yang ditandatangani operator, safety officer, dan site manager memastikan semua mata telah melihat hasil scan. Lampirkan foto TFT NOVOTEST sebagai bukti audit. Ini adalah tameng hukum yang kuat bagi perusahaan Anda jika terjadi insiden di kemudian hari.

Standar atau Regulasi Terkait Pencegahan Pemotongan Tulangan

Mengabaikan deteksi tulangan bukan hanya kelalaian teknis, melainkan pelanggaran regulasi yang membawa implikasi hukum serius.

Di Indonesia, Kementerian PUPR melalui SNI 03-2847-2019 tentang Persyaratan Beton Struktural untuk Bangunan Gedung secara eksplisit mensyaratkan perlindungan integritas tulangan. Meskipun standar ini fokus pada desain, pelaksanaan konstruksinya diatur dalam Peraturan Menteri PUPR No. 10 Tahun 2021 tentang Pedoman Sistem Manajemen K3 Konstruksi. Regulasi ini menekankan tanggung jawab pengawas untuk memastikan metode kerja tidak merusak elemen struktural yang telah terpasang.

Di kancah internasional, ACI 318-19 (Building Code Requirements for Structural Concrete) dan BS 1881 memberikan panduan teknis evaluasi beton, di mana teknologi non-destruktif seperti Rebar Detector menjadi standar praktik sebelum coring atau cutting. Mengabaikan standar ini bisa berujung pada sanksi administrasi, penghentian proyek, hingga tuntutan pidana jika terbukti mengakibatkan korban jiwa. Lebih dari itu, klausul polis asuransi konstruksi (CAR/EAR) kerap mengecualikan kerusakan akibat kelalaian verifikasi tulangan, yang artinya biaya perbaikan total harus ditanggung kontraktor sendiri.

Tools yang Direkomendasikan: NOVOTEST NG 2020 Rebar Detector

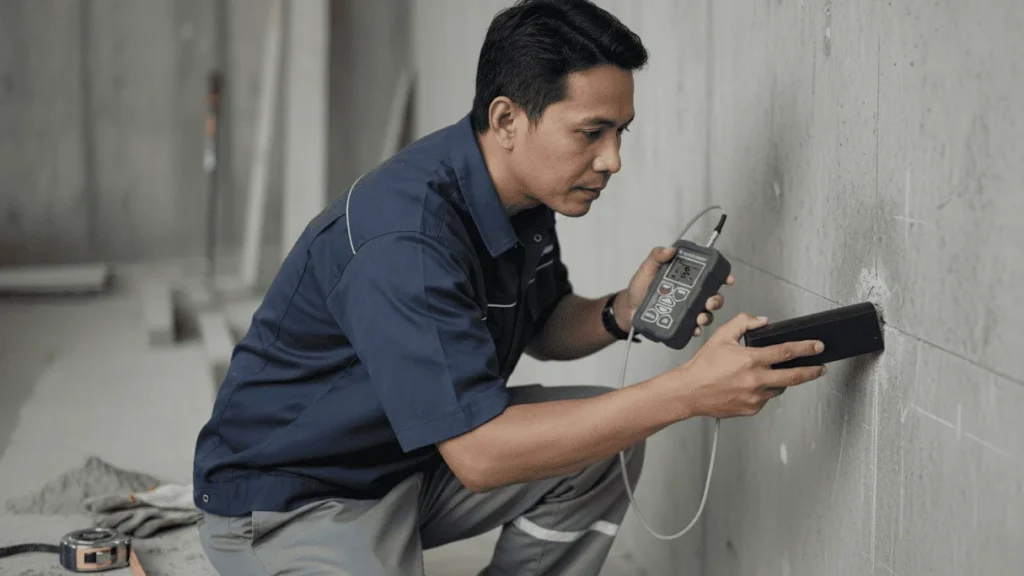

Untuk menjalankan checklist dan mematuhi standar di atas, Anda tidak bisa mengandalkan alat seadanya. NOVOTEST NG 2020 Rebar Detector hadir sebagai solusi yang menjembatani antara kebutuhan akurasi tinggi, ketahanan lapangan, dan kemudahan operasional.

Dengan Concrete Cover Meter NOVOTEST Rebar Detector, Anda mendapatkan alat dengan karakteristik fungsional dan operasional yang lebih luas tanpa biaya tambahan. Investasikan pada alat ini untuk memastikan pengukuran ketebalan beton yang akurat dan andal di berbagai kondisi kerja.

Perangkat ini unggul berkat kemampuannya mendeteksi besi hingga kedalaman 200 mm, menjangkau tendon yang tertanam dalam sekalipun. Berbeda dengan alat sekelasnya, NOVOTEST NG 2020 dilengkapi layar TFT berwarna dengan kecerahan yang dapat disesuaikan—sangat krusial saat bekerja di bawah terik matahari atau dalam ruang bawah tanah yang gelap. Probe universalnya telah dibekali memori untuk menyimpan tabel kalibrasi, mempercepat setup antar area uji.

Keunggulan lainnya terletak pada casing tahan debu dan guncangan yang membuatnya awet di lingkungan proyek keras, serta fitur sinyal suara yang memungkinkan operator fokus pada permukaan beton tanpa harus terus menatap layar. Bagi manajemen proyek, kemampuan penyimpanan data internal membantu mendokumentasikan bukti inspeksi digital.

Bagi praktisi yang membutuhkan alat ukur dan pengujian berkualitas, ketersediaan perangkat ini sangat krusial. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur terkemuka, dapat mendukung kebutuhan Anda akan NOVOTEST NG 2020. Mereka menyediakan alat ini dengan dukungan teknis dan garansi resmi, memastikan proyek Anda berjalan lancar dan aman tanpa risiko pemotongan tendon yang merugikan.

Tabel Perbandingan Spesifikasi Metode Deteksi

Berikut adalah perbandingan teknis yang meringkas perbedaan antara metode deteksi manual/konvensional dengan fitur yang ditawarkan NOVOTEST NG 2020 Rebar Detector:

Kesalahan yang Sering Terjadi Saat Mendeteksi Tulangan

Bahkan dengan alat canggih, human error adalah musuh terbesar. Berdasarkan observasi di banyak proyek, inilah jebakan klasik yang harus Anda waspadai saat mengoperasikan Rebar Detector:

1. Mengabaikan Kalibrasi Harian: Banyak operator berasumsi pengaturan pabrik masih sempurna. Padahal, suhu ekstrem atau baterai lemah dapat menggeser baseline sinyal. Jika NOVOTEST tidak di-zero-kan ulang di permukaan bersih, selimut beton 40 mm bisa terbaca 55 mm, membuat Anda berani mengebor di zona bahaya.
2. Scanning “Balapan”: Memindai dengan kecepatan tinggi akan melewatkan tulangan diameter kecil. Kecepatan ideal seperti mengelap kaca; lambat dan konstan. Sinyal suara butuh waktu respon.
3. Gerakan Searah Saja: Ini adalah penyebab paling umum tendon terlewat. Tendon adalah kabel yang terikat dalam duct terkadang memiliki orientasi tidak seragam. Hanya melakukan scanning horizontal tanpa vertikal (atau sebaliknya) membuka peluang lolosnya deteksi objek krusial.
4. Memonopoli Mode Standar di Beton Tebal: Untuk pelat lantai tebal atau balok tinggi >100 mm, mode standard biasanya kehilangan sensitivitasnya. Tidak mengaktifkan mode deep scan berarti Anda secara sukarela menutup mata terhadap tulangan lapis bawah.
5. Penandaan yang Tidak Tahan Lama: Menggunakan spidol whiteboard biasa di area lembab atau terkena gerimis adalah bunuh diri. Garis panduan akan hilang dalam hitungan menit, membuat operator pemotong menebak-nebak. Gunakan selalu marker permanen atau kapur lilin.

Quick Audit Template untuk Pengecekan Sebelum Pemotongan

Untuk memastikan disiplin, gunakan template praktis ini sebagai lampiran izin kerja. Tempelkan di clipboard dan paksa tim untuk mengisi setiap kolom tanpa kecuali.

TEMPLATE AUDIT PRA-PEMOTONGAN BETON

Catatan Penting: Template ini bukan sekadar kertas. Ini adalah perisai Anda. Jika ada satu item bernilai “Tidak”, pekerjaan DILARANG dilanjutkan. Simpan dokumen ini rapi dalam arsip proyek sebagai bukti kepatuhan K3. Integrasikan dengan smartphone Anda; foto hasil scan NOVOTEST dapat langsung disimpan dalam folder digital yang terhubung dengan laporan harian.

FAQ

Apa perbedaan antara rebar biasa dan tendon pada beton prategang, dan mengapa penting untuk membedakannya?

Rebar biasa adalah tulangan pasif yang baru bekerja menahan tarik setelah beton retak. Sementara itu, tendon adalah kabel baja berkekuatan tinggi yang ditarik (ditegangkan) secara aktif untuk memberikan gaya tekan pada beton. Alat ukur ketebalan beton harus bisa membedakan material ini, karena memotong satu rebar mungkin masih bisa ditoleransi secara struktural dengan perhitungan ulang, namun memotong tendon prategang hampir selalu berakibat fatal pada kapasitas pikul beban elemen struktur tersebut. NOVOTEST NG 2020 memiliki mode spesifik untuk mendeteksi berkas tendon dengan sensitivitas berbeda.

Berapa kedalaman maksimal yang bisa dideteksi NOVOTEST NG 2020 untuk tendon?

Dalam kondisi beton normal dengan kepadatan standar, NOVOTEST NG 2020 mampu mendeteksi objek besi hingga kedalaman 200 mm. Untuk tendon yang terletak sangat dalam, Anda disarankan menggunakan mode Deep Scan yang tersedia pada alat ini untuk mengoptimalkan sinyal penetrasi.

Apakah alat ini tetap akurat jika beton sangat kering atau basah?

Ya, namun dengan catatan. Beton yang sangat basah (jenuh air) atau sangat kering memang mempengaruhi konstanta dielektrik. Keunggulan NOVOTEST NG 2020 adalah kemampuannya untuk melakukan kalibrasi zero-setting di permukaan lokal. Jika Anda melakukan zero-setting pada beton basah di area uji, alat akan mengkompensasi kondisi kelembaban tersebut dan tetap memberikan pembacaan selimut beton yang akurat.

Bagaimana cara memastikan hasil deteksi benar-benar akurat sebelum memutuskan untuk memotong?

Anda harus melakukan verifikasi tiga lapis: Pertama, pastikan Anda sudah melakukan scanning silang (dua arah) pada grid yang rapat. Kedua, bandingkan visualisasi grafik di layar TFT dengan gambar kerja; jika sesuai, kepercayaan diri meningkat. Ketiga, jika ada keraguan sedikitpun atau sinyal tidak stabil, lakukan pilot hole (pengeboran uji mini 2-3 mm) untuk memastikan secara visual material di bawah selimut beton sebelum menggunakan mata bor besar atau pisau potong.

Rekomendasi Alat Ukur

Referensi

1. Badan Standardisasi Nasional. (2019). SNI 2847:2019 Persyaratan Beton Struktural untuk Bangunan Gedung. Jakarta: BSN.
2. Kementerian Pekerjaan Umum dan Perumahan Rakyat. (2021). Peraturan Menteri PUPR No. 10 Tahun 2021 tentang Pedoman Sistem Manajemen Keselamatan Konstruksi. Jakarta: KemenPUPR.
3. American Concrete Institute. (2019). ACI 318-19 Building Code Requirements for Structural Concrete. Farmington Hills, MI: ACI.
4. British Standards Institution. (1983). BS 1881: Part 204 Recommendations on the Use of Electromagnetic Covermeters. London: BSI.
5. NOVOTEST. (2022). NOVOTEST NG 2020 Concrete Cover Meter & Rebar Detector Operation Manual. Dnipro: NOVOTEST Ltd.

Kesimpulan

Menghindari bahaya pemotongan tendon dan besi struktur adalah pertarungan antara presisi dan spekulasi. Mengandalkan intuisi atau gambar kerja usang hanya akan membawa petaka bagi keselamatan pekerja dan integritas bangunan. Prosedur checklist yang disiplin, mulai dari kalibrasi, scanning grid silang, hingga dokumentasi, adalah kerangka kerja yang tidak bisa ditawar lagi.

Untuk mengeksekusi protokol tersebut, Anda memerlukan instrumen yang bisa diandalkan. NOVOTEST NG 2020 Rebar Detector membuktikan diri sebagai solusi andal dengan mode deteksi spesifik tendon dan fitur lapangan yang tangguh. Untuk mendukung akurasi pengukuran dan keselamatan proyek Anda, ketersediaan alat yang tepat menjadi faktor kunci. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian yang profesional, siap memenuhi kebutuhan Anda akan perangkat deteksi berkualitas ini, membantu memastikan bahwa setiap pekerjaan pengeboran dan pemotongan berlangsung aman, presisi, dan sesuai standar.
