Prosedur Deteksi Deviasi Tulangan Dengan NOVOTEST NG 2020 Rebar Detector

Di setiap proyek konstruksi beton bertulang, ada satu musuh diam-diam yang jarang terlihat hingga masalah muncul: deviasi tulangan. Kesalahan penempatan pembesian, baik pergeseran vertikal maupun horizontal, adalah cacat laten yang mengintai integritas struktural. Ironisnya, setelah beton dicor, tidak ada cara visual untuk memverifikasinya. Di sinilah urgensi deteksi deviasi tulangan menjadi prioritas mutlak, bukan sekadar formalitas inspeksi.

Standar internasional seperti BS 8110 dan ACI 318 telah menetapkan toleransi ketat terhadap selimut beton dan posisi tulangan. Melanggar batas tersebut berarti membuka pintu bagi korosi dini, penurunan kapasitas lentur, hingga kegagalan struktural prematur. Untuk menjawab tantangan ini, pendekatan evaluasi non-destruktif tidak lagi opsional, melainkan sebuah keharusan. Alat rebar detector modern, khususnya NOVOTEST NG 2020, hadir sebagai instrumen kritikal yang menerjemahkan standar menjadi data terukur di lapangan. Artikel ini akan mengupas tuntas prosedur deteksi dini deviasi tulangan, mengintegrasikan ketentuan regulasi dengan kemampuan teknologis alat, demi memastikan kualitas pengecoran yang tidak hanya memenuhi spesifikasi di atas kertas, tetapi juga realitas di dalam beton.

1. Overview Standar dan Regulasi Beton Bertulang
2. Standar Beton Bertulang yang Relevan
3. Persyaratan dan Scope Deteksi Deviasi Tulangan
4. Spesifikasi Teknis yang Harus Dipenuhi
5. Metode Pengujian yang Diwajibkan untuk Deteksi Deviasi Tulangan
6. Prosedur Standar Electromagnetic Covermeter
7. Alat yang Direkomendasikan: NOVOTEST NG 2020 Rebar Detector
   1. Tabel Spesifikasi Teknis NOVOTEST NG 2020
8. Mengapa NOVOTEST NG 2020 Cocok untuk Inspeksi di Lapangan
9. Implementasi di Lapangan: Prosedur Deteksi Deviasi Tulangan
10. Interpretasi Hasil Pengukuran
11. Tantangan dan Solusi dalam Deteksi Deviasi Tulangan
12. Praktik Terbaik untuk Hasil Akurat
13. Kesimpulan
14. FAQ
    1. Apa itu deviasi tulangan dan mengapa harus dideteksi?
    2. Berapa toleransi deviasi tulangan yang diizinkan menurut standar?
    3. Apakah NOVOTEST NG 2020 bisa mendeteksi tulangan di balik lapisan tebal?
    4. Bagaimana cara memastikan hasil pengukuran akurat?
    5. Apa yang harus dilakukan jika deviasi tulangan melebihi batas?
15. References

Overview Standar dan Regulasi Beton Bertulang

Integritas struktur beton bertulang tidak hanya bergantung pada mutu material, tetapi juga pada presisi geometris penempatan tulangan. Dua regulasi internasional menjadi tulang punggung dalam penentuan parameter ini: BS 8110 (Structural use of concrete) dan ACI 318 (Building Code Requirements for Structural Concrete). Keduanya secara eksplisit mendefinisikan ketebalan selimut beton minimum sebagai fungsi dari kelas eksposur lingkungan. Misalnya, ACI 318 mengklasifikasikan selimut beton berdasarkan apakah struktur terpapar cuaca, tanah, atau lingkungan korosif. Pelanggaran terhadap ketentuan ini berimplikasi serius.

Deviasi tulangan yang melebihi toleransi adalah preseden untuk karbonasi dan infiltrasi ion klorida, memicu korosi baja bahkan sebelum umur layan desain tercapai. Selain isu durabilitas, posisi tulangan yang menyimpang mengubah lengan momen internal, secara drastis mereduksi kapasitas lentur dan geser elemen. Oleh karena itu, pengawasan terhadap deteksi deviasi tulangan menjadi komponen krusial dalam Quality Control/Quality Assurance (QC/QA) modern. Standar-standar ini tidak hanya memberikan angka, melainkan kerangka kerja untuk memvalidasi bahwa apa yang dikerjakan kontraktor selaras dengan asumsi perhitungan insinyur struktur.

Standar Beton Bertulang yang Relevan

Untuk menerjemahkan teori ke praktik inspeksi, pemahaman spesifik terhadap BS 8110 dan ACI 318 adalah wajib. BS 8110-1:1997, khususnya, memberikan panduan komprehensif mengenai nominal cover berdasarkan tingkat keparahan lingkungan, mulai dari kondisi mild hingga extreme. Sementara itu, ACI 318-19 (dan versi sebelumnya yang masih banyak dirujuk) menetapkan toleransi deviasi penempatan tulangan yang lebih preskriptif: toleransi ±10 mm untuk elemen pelat dengan kedalaman efektif (d) ≤ 200 mm, dan toleransi ±13 mm untuk komponen yang lebih tebal atau elemen struktural seperti balok dan kolom. Ketentuan ini menjadi target kuantitatif saat melakukan deteksi deviasi tulangan.

Di Indonesia, praktik ini selaras dengan SNI 2847:2019 yang mengadopsi banyak prinsip ACI 318. Standar tersebut menekankan bahwa toleransi fabrikasi dan penempatan harus dievaluasi secara ketat untuk memastikan bahwa selimut beton minimum absolut tidak pernah dikompromikan pada titik mana pun di sepanjang elemen struktural. Ketidaksesuaian sekecil apa pun, jika sistematis, dapat mengubah mode kegagalan struktur dari daktail menjadi getas.

Persyaratan dan Scope Deteksi Deviasi Tulangan

Lingkup pekerjaan dalam deteksi deviasi tulangan melampaui sekadar pengukuran acak. Sebuah rencana inspeksi yang ketat harus mencakup pemeriksaan tiga parameter utama: ketebalan selimut beton aktual, estimasi diameter tulangan, dan konfigurasi jarak antar tulangan. Titik kritis pengukuran harus ditentukan secara sistematis, biasanya pada area dengan konsentrasi tegangan tinggi seperti tumpuan balok, sambungan kolom-balok, dan daerah tumpuan pelat. Frekuensi titik ukur umumnya ditetapkan berdasarkan grid, misalnya setiap 1 meter persegi pada pelat atau setiap jarak 1 meter linear pada balok dan kolom. Batasan penerimaan mengacu langsung pada toleransi BS 8110 dan ACI 318 yang telah dijabarkan: ±10 mm untuk pelat, ±13 mm untuk komponen struktural lainnya. Namun, dalam deteksi deviasi, kita tidak hanya mencari deviasi numerik, melainkan juga mendokumentasikan pola pergeseran. Dokumentasi hasil pengukuran bersifat mandatori; setiap data yang terekam harus dapat ditelusuri kembali ke lokasi spesifik untuk tindak lanjut jika ditemukan ketidaksesuaian yang memerlukan investigasi lebih lanjut atau perbaikan.

Spesifikasi Teknis yang Harus Dipenuhi

Dalam mengukur kinerja penempatan tulangan, beberapa parameter geometris krusial harus diverifikasi. Pertama, ketebalan selimut beton: diukur sebagai jarak bersih dari permukaan beton terluar ke permukaan terdekat dari tulangan baja. Kedua, posisi horizontal tulangan terhadap garis referensi yang telah ditentukan dalam gambar shop drawing, memastikan tidak ada pergeseran lateral yang dapat mengurangi kekuatan. Ketiga, konsistensi jarak antar tulangan (spasi) yang berpengaruh langsung pada distribusi tegangan dan alur pengecoran beton. Metode deteksi deviasi tulangan harus mampu mengkuantifikasi ketiga variabel ini secara simultan dengan akurasi tinggi, karena korelasi antar variabel tersebut sangat kuat dalam menentukan kinerja mekanik komposit.

Metode Pengujian yang Diwajibkan untuk Deteksi Deviasi Tulangan

Untuk memenuhi tuntutan akurasi tanpa merusak struktur, industri konstruksi mengandalkan metode Non-Destructive Testing (NDT). Meskipun ada beberapa teknik NDT, metode electromagnetic pulse induction telah menjadi standar industri untuk deteksi deviasi tulangan. Prinsip kerjanya didasarkan pada probe yang membangkitkan medan magnet pulsa. Kehadiran material konduktif seperti baja tulangan menyebabkan perubahan impedansi pada kumparan probe, yang kemudian diinterpretasikan oleh prosesor alat menjadi nilai selimut beton dan estimasi diameter. Keunggulan teknik ini dibandingkan dengan metode alternatif seperti radiography sangat signifikan: tanpa risiko radiasi, kecepatan pemindaian tinggi, dan kemampuan memberikan hasil real-time di layar. Keterbatasan radiografi, selain biaya dan keamanan radiasinya, adalah sulitnya logistik di lapangan dan ketidakmampuannya memberikan data kuantitatif secara instan. Oleh karena itu, covermeter elektromagnetik menjadi pilihan utama untuk inspeksi rutin.

Prosedur Standar Electromagnetic Covermeter

Penerapan metode ini tidak bisa dilakukan sembarangan; prosedur terstruktur sesuai pedoman seperti BS 1881-204 atau ASTM C1150 harus diikuti. Tahapan pertama dan paling kritikal adalah kalibrasi alat pada blok referensi dengan properti material yang dikenal. Kalibrasi mengkompensasi variasi permeabilitas magnetik yang dipengaruhi oleh komposisi baja dan agregat beton. Setelah kalibrasi, penentuan grid pengukuran dilakukan pada permukaan komponen. Teknik pemindaian (scanning) kemudian dilakukan dalam dua arah: paralel dan tegak lurus terhadap sumbu longitudinal tulangan yang diperkirakan. Pergerakan probe secara transversal terhadap tulangan akan menghasilkan indikasi audio-visual yang menandai posisi pusat tulangan. Semua data yang direkam harus dicatat secara sistematis untuk memungkinkan analisis statistik deviasi, mengubah data mentah menjadi peta kepatuhan struktural.

Alat yang Direkomendasikan: NOVOTEST NG 2020 Rebar Detector

Untuk menjalankan protokol pengukuran standar dengan presisi tinggi di kondisi lapangan yang dinamis, NOVOTEST NG 2020 Rebar Detector hadir sebagai solusi unggul. Alat ini menerjemahkan teknik electromagnetic pulse induction ke dalam format pengukuran yang robust dan user-friendly. Dari segi spesifikasi teknis, instrumen ini mampu mengukur ketebalan lapisan beton dengan akurasi tinggi hingga rentang 170 mm, mencakup sebagian besar ketebalan komponen struktural tipis hingga menengah. Deteksi deviasi tulangan menjadi sangat efisien berkat kemampuannya mengestimasi diameter tulangan secara simultan saat mengukur selimut beton. Fitur unggulannya meliputi visualisasi grid yang memudahkan pemetaan, sistem data logging internal untuk dokumentasi, serta konektivitas Bluetooth untuk transfer data. Komparasi dengan alat sejenis menunjukkan bahwa NOVOTEST NG 2020 unggul dalam hal integrasi probe universal dengan tabel kalibrasi bawaan, yang menjamin akurasi pengukuran stabil di berbagai kondisi kerja (pabrik hingga bangunan eksisting).

Tabel Spesifikasi Teknis NOVOTEST NG 2020

Mengapa NOVOTEST NG 2020 Cocok untuk Inspeksi di Lapangan

Kecanggihan laboratorium tidak akan berguna jika instrumen tidak dapat bertahan di rigors medan proyek. NOVOTEST NG 2020 dirancang dengan filosofi praktikal. Desainnya ringkas dan ergonomis, memungkinkan operator melakukan pemindaian di area sempit sekalipun. Antarmuka pengguna yang intuitif dengan layar warna kontras besar mengurangi beban kognitif operator, sehingga fokus dapat diarahkan pada interpretasi sinyal, bukan pada navigasi menu. Aspek kritikal dalam deteksi deviasi tulangan adalah kemampuan penyimpanan data dan ekspor laporan. Alat ini memungkinkan penyimpanan hasil pemindaian dalam jumlah besar, yang kemudian dapat diekspor untuk pembuatan laporan kepatuhan inspeksi. Di Indonesia, dukungan teknis dan purna jual yang responsif adalah variabel kunci penentu produktivitas, memastikan bahwa setiap kendala operasional dapat diatasi dengan cepat sehingga jadwal inspeksi tidak tertunda.

Implementasi di Lapangan: Prosedur Deteksi Deviasi Tulangan

Berikut adalah panduan langkah demi langkah penggunaan NOVOTEST NG 2020 untuk mendeteksi deviasi tulangan di proyek konstruksi, dari persiapan hingga analisis awal.

Langkah pertama adalah Persiapan. Permukaan beton yang akan diinspeksi harus dibersihkan dari kotoran, debu, atau air yang dapat mempengaruhi kopling probe. Selanjutnya, buat penandaan grid pengukuran menggunakan kapur atau spidol sesuai rencana inspeksi (misal, 500 mm x 500 mm). Nyalakan alat dan atur parameter dasar seperti diameter tulangan yang diharapkan (berdasarkan gambar shop drawing).

Langkah kedua adalah Kalibrasi Awal. Tempatkan probe pada blok referensi kalibrasi yang disediakan. Ikuti instruksi antarmuka NOVOTEST NG 2020 untuk menyelaraskan pembacaan alat dengan ketebalan blok referensi yang diketahui. Prosedur ini vital untuk mengkalibrasi respons alat terhadap jenis baja spesifik yang digunakan di proyek.

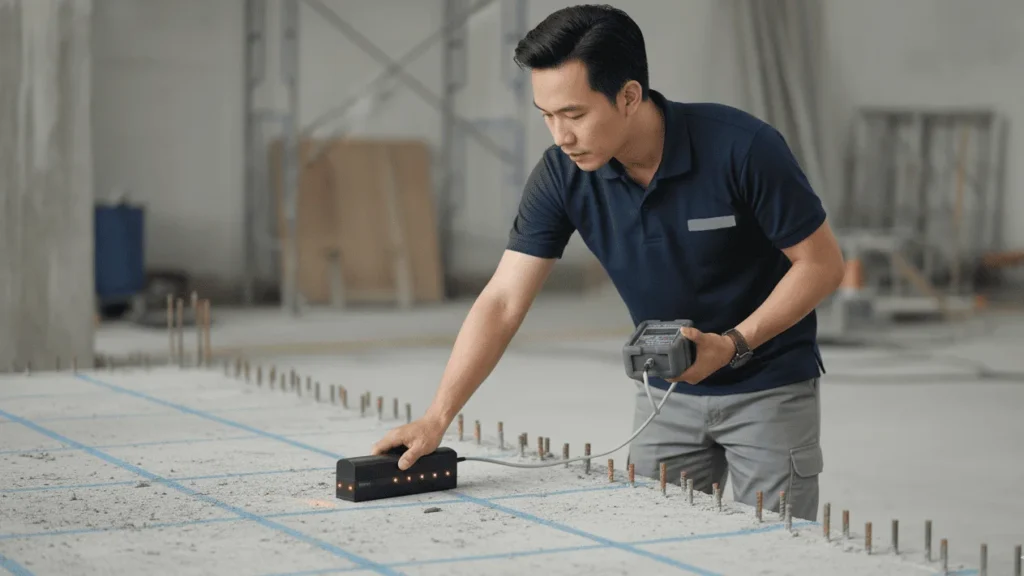

Langkah ketiga adalah Pemindaian Area. Tempatkan probe pada grid dan gerakkan secara perlahan. NOVOTEST NG 2020 akan memberikan indikasi peringatan suara dan visual saat mendeteksi tulangan. Mode pemindaian memungkinkan Anda mendeteksi keberadaan dan posisi besi tulangan dengan bantuan sinyal suara, sehingga meningkatkan efisiensi kerja. Gerakkan probe dalam orientasi 0 dan 90 derajat untuk memetakan konfigurasi dua arah.

Langkah keempat adalah Pengukuran Kritis. Setelah tulangan terdeteksi, posisikan probe tepat di atas pusat tulangan (ditandai dengan sinyal paling kuat). Catat nilai selimut beton aktual. Lakukan pengukuran diameter untuk memverifikasi ukuran tulangan. Fokuskan pada area-area kritis yang telah ditentukan sebelumnya.

Langkah kelima adalah Pencatatan dan Verifikasi. Simpan setiap titik data ke memori alat. Bandingkan data yang terekam dengan toleransi yang diizinkan oleh ACI 318 atau BS 8110. Sebagai contoh kasus, saat inspeksi pelat lantai, Anda mungkin menemukan bahwa selimut beton aktual adalah 15 mm, padahal spesifikasi mengharuskan 25 mm. Deviasi -10 mm ini adalah temuan kritis yang harus segera ditindaklanjuti karena melanggar batas toleransi ±10 mm.

Interpretasi Hasil Pengukuran

Data mentah dari NOVOTEST NG 2020 harus diinterpretasikan dengan cerdas. Proses deteksi deviasi tulangan tidak hanya berhenti pada angka selimut beton. Bandingkan setiap pembacaan dengan dua hal: spesifikasi gambar desain dan batas toleransi standar. Klasifikasikan temuan menjadi deviasi minor (misal, selisih < 3 mm), mayor (selisih antara 3-10 mm), dan kritis (selisih > 10 mm atau melanggar selimut minimum absolut). Laporan visual dengan pemetaan deviasi pada denah grid dapat dibuat dari data yang diunduh, memberikan gambaran spasial yang jelas kepada project manager mengenai area mana yang bermasalah. Jika hasil di luar batas, jangan langsung memvonis. Verifikasi dengan pengukuran ulang di titik berbeda di sekitar lokasi yang sama untuk mengkonfirmasi konsistensi temuan sebelum mengeluarkan rekomendasi perbaikan.

Tantangan dan Solusi dalam Deteksi Deviasi Tulangan

Di lapangan, kondisi ideal jarang terjadi. Beton dengan agregat besar (coarse aggregate) dapat menimbulkan noise pada sinyal, karena probe mendeteksi variasi densitas lokal. Solusinya adalah menggunakan teknik pemindaian dengan gerakan yang lebih lambat dan melakukan beberapa kali lintasan untuk merata-ratakan pembacaan. Tantangan lain adalah tulangan ganda dengan jarak rapat, di mana medan magnet antar tulangan saling tumpang tindih. Dalam kasus ini, fitur sensitivitas pada NOVOTEST NG 2020 dapat disesuaikan, dan operator harus menginterpretasikan sinyal dengan memahami bahwa diameter yang terbaca mungkin merupakan efek kumulatif. Untuk validasi kritis, core sample mungkin diperlukan sebagai ground truth. Keterbatasan operator juga menjadi tantangan; solusinya adalah investasi pada pelatihan dan sertifikasi. Di sinilah pentingnya digitalisasi data, di mana penyimpanan internal NOVOTEST NG 2020 mencegah kehilangan data lapangan yang sering terjadi pada pencatatan manual.

Praktik Terbaik untuk Hasil Akurat

Untuk memaksimalkan efektivitas deteksi deviasi tulangan, beberapa praktik terbaik harus diterapkan secara disiplin. Pertama, kalibrasi bukanlah ritual satu kali, melainkan aktivitas harian yang wajib dilakukan setiap memulai sesi inspeksi, terutama jika terjadi perubahan suhu lingkungan yang signifikan. Kedua, jangan mengandalkan satu garis pindai; gunakan multiple scan line pada setiap elemen untuk menangkap variasi spasial yang mungkin terlewat. Ketiga, integrasikan data hasil pemindaian NOVOTEST NG 2020 ke dalam platform Building Information Modeling (BIM). Dengan membandingkan model as-built digital dari data pemindaian dengan model rencana, tim proyek dapat secara instan memvisualisasikan area dengan deviasi. Praktik ini mengubah inspeksi dari sekadar daftar centang menjadi analisis spasial yang kuat. Keempat, selalu libatkan insinyur struktur berpengalaman dalam proses interpretasi, karena sensor hanya memberikan data; konteks engineering-lah yang menentukan apakah deviasi tersebut benar-benar ancaman atau masih bisa diterima melalui analisis rekayasa.

Kesimpulan

Prosedur deteksi deviasi tulangan bukan sekadar langkah verifikasi, melainkan polis asuransi mutu untuk setiap proyek konstruksi beton. Dengan berpedoman pada kerangka ketat regulasi seperti BS 8110 dan ACI 318, kita memiliki standar objektif untuk memvonis kinerja penempatan pembesian. NOVOTEST NG 2020 Rebar Detector hadir sebagai manifestasi teknologi yang menjembatani tuntutan regulasi tersebut dengan realitas operasional di lapangan. Keunggulan akurasi, kemampuan data logging, dan desainnya yang tangguh memastikan bahwa tidak ada cacat penempatan tulangan yang lolos dari deteksi. Menerapkan prosedur ini secara disiplin adalah langkah fundamental menuju konstruksi yang tidak hanya berdiri tegak, tetapi juga tahan terhadap degradasi waktu.

Bagi Anda yang ingin memastikan bahwa investasi konstruksi terlindungi oleh data valid, memiliki perangkat yang tepat adalah langkah awal yang kritis. Sebagai supplier dan distributor alat ukur dan pengujian yang telah berpengalaman, CV. Java Multi Mandiri dapat membantu menyediakan instrumen NOVOTEST NG 2020 beserta dukungan teknis yang Anda butuhkan, memastikan bahwa setiap pengukuran di proyek Anda akurat dan sesuai standar.

FAQ

Apa itu deviasi tulangan dan mengapa harus dideteksi?

Deviasi tulangan adalah perbedaan antara posisi aktual tulangan baja di dalam beton dengan posisi yang direncanakan dalam gambar desain. Deteksi deviasi ini krusial karena pergeseran posisi dapat mengurangi selimut beton, memicu korosi, dan mengurangi kapasitas struktural elemen dalam memikul beban lentur dan geser.

Berapa toleransi deviasi tulangan yang diizinkan menurut standar?

Berdasarkan ACI 318, toleransi deviasi selimut beton umumnya adalah ±10 mm untuk elemen pelat dengan ketebalan d ≤ 200 mm, dan ±13 mm untuk elemen struktural lainnya seperti balok dan kolom. Standar BS 8110 juga menetapkan toleransi yang serupa, dengan penekanan pada pemenuhan selimut beton minimum absolut.

Apakah NOVOTEST NG 2020 bisa mendeteksi tulangan di balik lapisan tebal?

Ya, alat ini mampu mengukur ketebalan lapisan beton hingga 170 mm. sehingga efektif untuk sebagian besar komponen struktural standar. Untuk beton yang sangat tebal atau tulangan lapis dalam, akurasi estimasi diameter mungkin berkurang, namun lokasi tulangan tetap dapat terdeteksi.

Bagaimana cara memastikan hasil pengukuran akurat?

Akurasi dijamin melalui kalibrasi rutin pada blok referensi, penerapan teknik pemindaian yang benar (paralel dan tegak lurus), serta interpretasi data oleh operator yang terlatih. Fitur penyimpanan tabel kalibrasi di NOVOTEST NG 2020 juga membantu menjaga konsistensi pengukuran.

Apa yang harus dilakukan jika deviasi tulangan melebihi batas?

Jika deviasi terkonfirmasi melebihi batas toleransi standar, langkah pertama adalah melaporkan temuan tersebut kepada konsultan pengawas dan insinyur struktur. Tindakan perbaikan dapat berupa analisis rekayasa untuk menerima kondisi tersebut (jika kapasitas masih memadai) atau usulan perbaikan fisik seperti penambahan lapisan beton atau grouting, tergantung pada tingkat kekritisannya.

Rekomendasi Alat Ukur

References

1. ACI Committee 318. (2019). Building Code Requirements for Structural Concrete (ACI 318-19). American Concrete Institute.
2. British Standards Institution. (1997). BS 8110-1:1997 Structural use of concrete — Part 1: Code of practice for design and construction.
3. British Standards Institution. (1988). BS 1881-204:1988 Testing concrete — Part 204: Recommendations on the use of electromagnetic covermeters.
4. ASTM International. (2013). ASTM C1150-96(2013) Standard Guide for Using the Electromagnetic Covermeter.
5. Badan Standardisasi Nasional. (2019). SNI 2847:2019 Persyaratan Beton Struktural untuk Bangunan Gedung.
