PCE-VE 355N: Borescope Artikulasi 2-Arah Untuk Inspeksi Area Sempit Tanpa Bongkar Pasang

Di banyak fasilitas—mulai dari teaching lab teknik mesin, bengkel otomotif kampus, hingga pabrik makanan-minuman dan instalasi pengolahan air—masalahnya sering sama: ada bagian penting yang “tersembunyi”, tetapi harus dipastikan kondisinya sebelum keputusan diambil. Pipa stainless di jalur CIP, ruang sempit di balik panel mesin, sambungan ducting, rumah pompa dosing, bahkan bagian dalam mesin yang sulit dijangkau… semuanya bisa jadi sumber downtime, temuan audit, atau kualitas produk yang tidak konsisten.

Kalau inspeksi dilakukan dengan cara konvensional, biasanya opsinya tidak enak:

• Bongkar komponen: butuh waktu, tenaga, risiko salah pasang, dan sering mengganggu jadwal produksi.

• Mengandalkan “feeling”: bunyi, getaran, atau indikator tidak langsung yang kadang menyesatkan.

• Memakai kamera biasa: ujungnya terlalu besar, kabel tidak cukup fleksibel, atau tidak bisa diarahkan sehingga gambar yang didapat “asal dapat”.

Di lingkungan QA/QC dan riset, ada tantangan tambahan: bukti visual itu penting. Saat investigasi deviasi, validasi pembersihan, atau evaluasi kerusakan, tim membutuhkan dokumentasi foto/video yang rapi, mudah ditelusuri, dan dapat dipindahkan ke komputer untuk laporan. Tanpa itu, inspeksi mudah berubah jadi percakapan “katanya” alih-alih data.

Di sinilah borescope/inspection camera seperti PCE-VE 355N relevan: ia tidak menyelesaikan semua problem perawatan, tetapi menutup celah besar di tahap awal—melihat kondisi internal dengan cepat, aman, dan terdokumentasi, sebelum Anda memutuskan langkah lanjut.

Kamera inspeksi dengan kabel kecil dan ujung yang bisa dibelokkan: cara kerja yang membuat inspeksi jadi masuk akal

Borescope pada dasarnya adalah “mata” yang dipanjangkan: sensor kamera kecil di ujung kabel dimasukkan ke area sempit, lalu gambar ditampilkan di layar. Yang membuatnya benar-benar berguna bukan sekadar kamera, melainkan kombinasi beberapa hal teknis:

1. Pencahayaan dekat objek
   Di ruang tertutup, cahaya ruangan tidak masuk. PCE-VE 355N memakai 5 LED di dekat kepala kamera sehingga permukaan di depan lensa terlihat jelas. Karena sumber cahaya menempel di ujung probe, bayangan dan pantulan bisa lebih terkendali dibanding menyorot dari luar.

2. Kepala kamera kecil dan kabel fleksibel
   Kepala kamera berdiameter kecil memudahkan masuk ke celah sempit. Kabel yang fleksibel membantu “menyusuri” jalur pipa/komponen tanpa harus membongkar dari banyak titik.

3. Artikulasi 2 arah
   Ini kunci untuk inspeksi yang tidak “untung-untungan”. Dengan artikulasi, ujung kamera bisa dibelokkan untuk mengintip sisi yang tidak terlihat jika probe hanya lurus. PCE-VE 355N mendukung artikulasi 2 arah (ke dua arah) hingga 90° di tiap arah (sesuai spesifikasi pabrikan pada gambar).

Mengapa pendekatan ini penting untuk jangka panjang? Karena ia mengurangi inspeksi berulang yang boros. Begitu workflow inspeksi visual terdokumentasi, tim bisa membandingkan kondisi “sebelum–sesudah” (misalnya sebelum dan sesudah pembersihan, sebelum dan sesudah shutdown). Dalam audit dan investigasi, kontinuitas bukti visual sering lebih bernilai daripada satu kali pengamatan cepat tanpa rekaman.

PCE-VE 355N dalam satu kalimat: alat inspeksi visual yang ringan, bisa merekam, dan ujungnya bisa diarahkan

PCE-VE 355N diposisikan sebagai automotive tester/borescope/inspection camera untuk inspeksi non-destruktif (NDI) pada area sempit dan komponen yang sulit dijangkau. Ia menonjol karena menggabungkan:

• kepala kamera kecil (4,5 mm),

• kabel 1,5 m,

• artikulasi 2 arah (90° tiap arah),

• perekaman foto dan video ke kartu memori (termasuk 8 GB),

• transfer ke PC melalui Mini USB,

• dan layar TFT LCD 3,5 inci untuk melihat hasil secara langsung.

Dibanding kategori “kamera inspeksi sederhana” yang hanya menampilkan gambar tanpa kontrol arah, artikulasi 2 arah membuat proses mencari sudut pandang jadi lebih efisien. Dibanding kategori “borescope modular mahal” (yang biasanya punya pilihan probe panjang/diameter berbeda), PCE-VE 355N hadir sebagai paket praktis dengan aksesori dasar untuk segera dipakai (unit, SD card, USB cable, charger, manual, carrying case).

Catatan penting dari pabrikan: perangkat ini bukan untuk penggunaan medis.

Desain dan ergonomi: ringkas, siap dibawa, dan cukup ringan untuk inspeksi berulang

Berdasarkan spesifikasi pabrikan:

• Dimensi perangkat genggam: 207 × 118 × 37 mm

• Berat termasuk carrying case: 450 g

• Catu daya: baterai lithium-ion rechargeable 3,7 V

• Batas suhu operasi dan penyimpanan: -10 sampai 50 °C

Ukuran ini tergolong ringkas untuk perangkat yang sudah memiliki layar 3,5 inci. Bobot 450 g (termasuk carrying case) memberi gambaran bahwa paketnya masih realistis untuk dibawa oleh teknisi shift, tim QA, atau mahasiswa praktikum tanpa terasa “alat besar”.

Kabel/probe:

• Panjang kabel 1,5 m memberi jangkauan memadai untuk banyak inspeksi panel, ducting pendek, housing mesin, atau pipa dengan akses dekat.

• Diameter kabel/kepala kamera 4,5 mm membantu masuk ke celah sempit.

• Radius tekuk (bending radius) 90 mm: angka ini penting sebagai batas aman agar kabel tidak dipaksa menekuk terlalu tajam, yang bisa mempercepat keausan mekanik.

Antarmuka dan pengalaman pengguna: layar 3,5 inci, kontrol langsung, dan alur kerja foto/video

PCE-VE 355N menggunakan:

• Layar TFT LCD 3,5 inci (88,9 mm)

• Frame rate 30 fps (memberi tampilan gerak yang terasa mulus untuk navigasi probe)

• Sensor gambar CMOS

Dalam inspeksi, kenyamanan membaca layar menentukan apakah operator bisa “menangkap” detail penting seperti retak halus, kerak, atau residu. Layar 3,5 inci bukan layar tablet, tetapi cukup untuk framing dan memastikan area yang direkam memang yang dibutuhkan.

Pengalaman pengguna juga ditentukan oleh workflow data:

• Media penyimpanan: kartu memori 8 GB (dapat ditingkatkan hingga 32 GB sesuai keterangan pabrikan pada gambar)

• Mode simpan: gambar atau video

• Format gambar: JPEG 640 × 480

• Format video: ASF 320 × 240, kompresi MPEG-4

Resolusi ini dirancang untuk dokumentasi inspeksi yang fungsional: cukup untuk bukti visual dan identifikasi kondisi umum. Untuk kebutuhan metrologi visual yang sangat detail (misalnya pengukuran mikroretak), biasanya dibutuhkan sistem optik/lighting dan resolusi yang lebih tinggi. Namun untuk pekerjaan sehari-hari seperti verifikasi kebersihan, pengecekan korosi, atau memastikan tidak ada benda asing, format ini sering sudah memadai—terutama karena rekamannya mudah dipindahkan dan dibuka di banyak komputer.

Hal-hal yang paling terasa manfaatnya saat inspeksi di lapangan

Beberapa fitur PCE-VE 355N “terasa” manfaatnya bukan karena terdengar canggih, melainkan karena memotong langkah yang biasanya bikin inspeksi lama.

Artikulasi 2 arah hingga 90°: mengurangi “cari sudut” yang menghabiskan waktu

Dengan ujung yang bisa dibelokkan, operator dapat mengintip sisi samping dinding pipa, sudut ruang mesin, atau area di balik komponen tanpa harus menarik keluar probe dan mencoba lagi dari awal. Dalam pekerjaan inspeksi, penghematan terbesar sering datang dari mengurangi trial-and-error.

5 LED otomatis: konsisten di ruang gelap

Ruang internal pipa atau housing mesin hampir selalu minim cahaya. LED di ujung kamera membantu pencahayaan lebih merata tepat di area yang dilihat. Pada banyak kasus QA, konsistensi pencahayaan membantu membandingkan rekaman antar waktu (misalnya sebelum/ sesudah pembersihan).

Simpan foto dan video ke SD card: bukti cepat untuk laporan

Poin ini penting untuk lab dan industri yang audit-driven. Foto untuk temuan visual, video untuk “konteks” pergerakan probe dan lokasi. Kartu 8 GB sudah termasuk, dan kapasitas bisa dinaikkan sampai 32 GB.

Kabel 1,5 m dan diameter 4,5 mm: kombinasi “cukup panjang” dan “cukup kecil”

Di lapangan, sering ada trade-off: kabel panjang biasanya lebih sulit dikendalikan, sedangkan kabel pendek cepat mentok. Panjang 1,5 m terasa pas untuk inspeksi harian di area yang aksesnya dekat, termasuk panel mesin, ducting pendek, dan pipa dengan port inspeksi yang tidak terlalu jauh.

Kontrol eksternal dan integrasi sistem: transfer data dan output video

PCE-VE 355N menyediakan:

• Interface: Mini USB 1.1 (AV out / AV in)

• Video output format: NTSC / PAL

Untuk QA/QC dan riset, kemampuan paling praktis adalah pemindahan data ke PC melalui USB. Pola kerjanya sederhana: rekam ke SD card, lalu pindahkan file untuk:

• dilampirkan ke laporan investigasi,

• disimpan sebagai bukti inspeksi preventive maintenance,

• atau dimasukkan ke arsip training (teaching lab) sebagai contoh kerusakan/defek.

Output video NTSC/PAL memberi opsi untuk menampilkan visual ke perangkat lain yang kompatibel (misalnya monitor eksternal pada setup tertentu). Detail software khusus atau integrasi langsung ke LIMS/Excel tidak dinyatakan pabrikan pada dokumen gambar yang diberikan, sehingga tidak dicantumkan. Namun secara workflow, file JPEG/ASF umumnya mudah dilampirkan ke sistem pelaporan internal.

Spesifikasi teknis lengkap PCE-VE 355N

Cara cepat memahami angka-angka di atas (untuk pemula):

• Diameter 4,5 mm itu kira-kira seukuran kabel kecil: masuk ke banyak celah yang tidak bisa dimasuki kamera biasa.

• Depth of field 1,5–10 cm berarti area yang paling tajam terlihat berada pada jarak dekat; jadi saat inspeksi, operator biasanya mengatur posisi ujung kamera cukup dekat ke permukaan target agar detail muncul.

• FOV 67° menunjukkan lebar “bidang pandang”. Semakin besar, semakin lebar area yang terlihat, tetapi detail per area bisa terasa lebih kecil. Angka ini berada pada kisaran yang umum untuk inspeksi visual: cukup lebar untuk orientasi, cukup sempit untuk fokus pada area tertentu.

• Bending radius 90 mm bisa dibayangkan sebagai “jangan paksa melipat kabel lebih tajam dari lingkaran berdiameter kira-kira 18 cm”.

Panduan memilih komponen tambahan: yang benar-benar relevan untuk borescope

Bagian ini disesuaikan untuk borescope (bukan alat ukur kimia). Komponen tambahan yang aman dibahas adalah yang terkait dengan workflow inspeksi dan yang dinyatakan pabrikan (misalnya peningkatan kapasitas SD card). Aksesori lain yang tidak disebut pabrikan tidak diasumsikan sebagai bawaan.

Tabel ringkas: kebutuhan inspeksi vs komponen/opsi yang membantu

Daftar aksesori yang tercantum dalam paket

• 1× PCE-VE-355N Automotive Tester

• 1× SD card 8 GB

• 1× USB cable

• 1× battery charger

• 1× user manual

• 1× carrying case

Faktor yang memengaruhi kualitas hasil inspeksi (praktik lapangan)

• Kebersihan lensa: percikan cairan, debu halus, atau minyak tipis bisa membuat gambar berkabut.

• Pantulan permukaan: stainless yang mengilap dapat memantulkan LED; ubah sudut dengan artikulasi untuk mengurangi glare.

• Jarak ke objek: karena depth of field terbatas, terlalu jauh membuat detail hilang; terlalu dekat bisa membuat area tidak fokus.

• Cara melewati tikungan: ikuti batas bending radius dan gunakan gerakan halus agar arah kamera tetap terkontrol.

Dua skenario pemakaian yang realistis: dari pabrik minuman sampai bengkel teaching lab

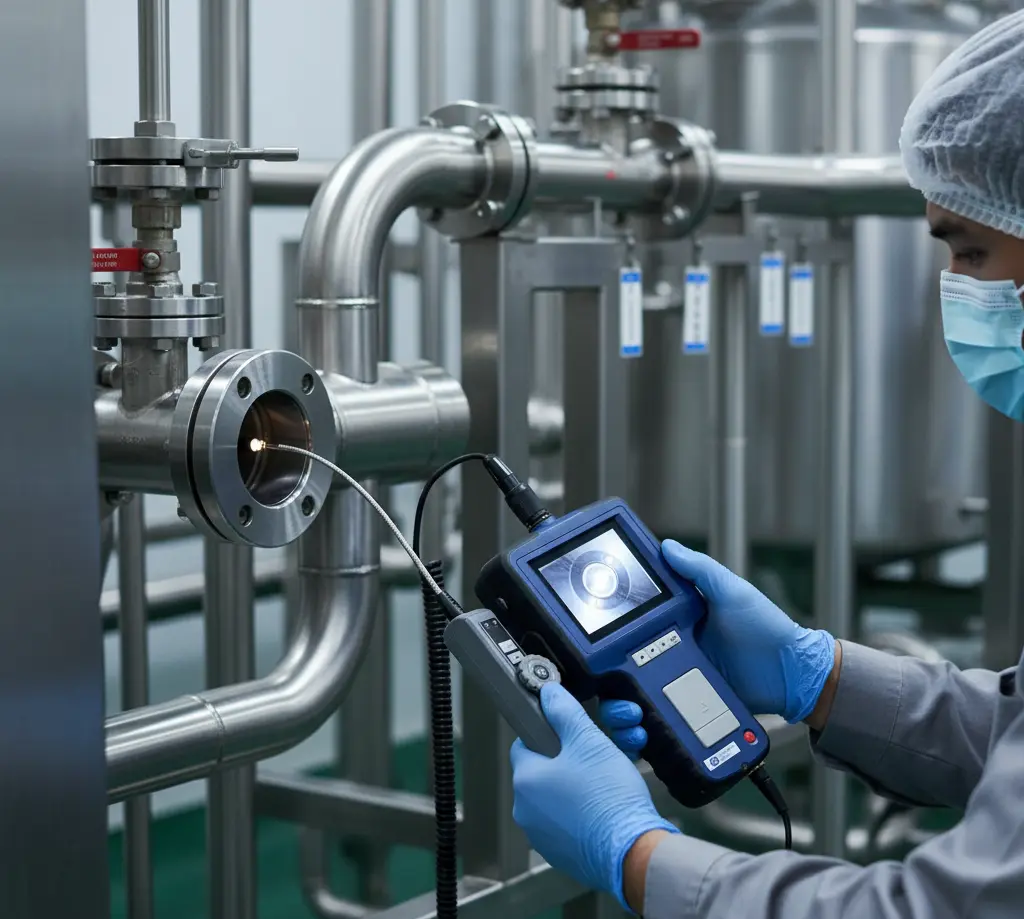

Skenario 1: Verifikasi visual pasca-CIP di pabrik minuman (F&B)

Di pabrik minuman atau dairy, jalur pipa dan beberapa bagian equipment (misalnya elbow tertentu, sambungan yang jarang dibuka, atau area setelah valve) bisa menjadi titik residu. Setelah CIP, indikator proses bisa menunjukkan “sudah selesai”, tetapi QA kadang tetap perlu bukti visual untuk investigasi insiden tertentu (misalnya ditemukan off-flavor, kontaminasi partikel, atau tren mikro yang anomali).

Dengan PCE-VE 355N, tim bisa:

• memasukkan probe melalui port inspeksi yang tersedia,

• menavigasi area tikungan dengan artikulasi 2 arah,

• merekam video singkat untuk menunjukkan kondisi dinding (apakah masih ada film, kerak, atau partikel),

• lalu menyimpan bukti sebagai lampiran laporan deviasi.

Catatan penting: borescope bukan pengganti uji mikrobiologi atau swab validasi. Ia lebih cocok sebagai “pemeriksaan visual cepat” yang sering mempercepat keputusan: apakah perlu pembongkaran, flushing ulang, atau inspeksi lanjutan.

Skenario 2: Inspeksi cepat ruang mesin/komponen pada teaching lab otomotif

Di lab pendidikan atau bengkel riset, mahasiswa sering memeriksa kondisi internal ruang sempit: misalnya area intake, celah di sekitar komponen, atau bagian yang tidak mudah dilihat tanpa membongkar. Di sini, tujuan bukan hanya perbaikan, tetapi pembelajaran: melihat pola kerak, bekas gesekan, atau potensi kebocoran.

PCE-VE 355N membantu karena:

• frame rate 30 fps membuat navigasi probe terasa responsif,

• penyimpanan foto/video memudahkan mahasiswa menyusun laporan praktikum berbasis bukti,

• kabel 1,5 m cukup untuk sebagian besar inspeksi meja kerja dan unit demonstrasi.

Angka kinerja seperti penurunan downtime tidak dicantumkan karena tidak ada data sumber pada dokumen yang diberikan; skenario di atas adalah contoh workflow, bukan klaim performa kuantitatif.

Panduan cara menggunakan PCE-VE 355N langkah demi langkah

Langkah di bawah meniru situasi yang sering terjadi: ada kecurigaan residu atau korosi di segmen pipa/duct, dan tim perlu bukti visual cepat tanpa bongkar.

1. Tentukan titik akses yang aman
   Cari port inspeksi, bukaan valve yang sesuai prosedur, atau titik yang memang dirancang untuk akses. Pastikan proses berhenti dan area aman sesuai SOP (lockout/tagout bila perlu).

2. Siapkan alat dan media simpan
   Pastikan SD card terpasang. Bila inspeksi akan panjang, pertimbangkan SD card dengan kapasitas lebih besar (hingga 32 GB sesuai spesifikasi pabrikan).

3. Periksa kebersihan kepala kamera
   Sebelum masuk ke sistem, pastikan lensa bersih. Permukaan basah/berminyak akan menurunkan kejernihan gambar dan membuat LED memantul berlebihan.

4. Masukkan probe perlahan sambil memantau layar
   Gunakan layar 3,5 inci sebagai panduan orientasi. Jangan memaksa melewati tikungan. Ingat batas bending radius 90 mm agar kabel tidak ditekuk ekstrem.

5. Gunakan artikulasi 2 arah untuk mengarahkan sudut pandang
   Di titik kritis (misalnya sambungan elbow, area dekat valve seat, atau bagian bawah pipa), belokkan ujung kamera hingga sudut yang dibutuhkan. Ambil waktu untuk mendapatkan sudut yang mengurangi pantulan.

6. Rekam bukti (foto atau video)

• Foto cocok untuk “temuan diam”: noda, kerak, partikel, retak yang tampak.

• Video cocok untuk menunjukkan konteks: lokasi, urutan area yang diperiksa, dan perbandingan antar segmen.

7. Dokumentasikan lokasi inspeksi
   Catat titik inspeksi, tanggal, dan kondisi proses. Dokumentasi tulisan ini penting agar file JPEG/ASF punya konteks saat masuk laporan.

8. Transfer data ke PC
   Hubungkan melalui Mini USB (sesuai spesifikasi pabrikan). Salin file ke folder terstruktur (misalnya per lini produksi/per tanggal) agar mudah ditelusuri saat audit.

9. Evaluasi dan putuskan tindak lanjut
   Gunakan bukti visual untuk memutuskan: cukup cleaning ulang, perlu inspeksi lanjutan, atau pembongkaran. Borescope berperan sebagai “triase visual” yang sering menghemat langkah.

Kesimpulan dan rekomendasi

PCE-VE 355N paling tepat dilihat sebagai alat inspeksi visual praktis: kecil, bisa diarahkan (artikulasi 2 arah 90° tiap arah), bisa merekam foto/video ke SD card, dan mudah dipindahkan ke PC melalui USB. Dengan kabel 1,5 m dan diameter 4,5 mm, ia cocok untuk inspeksi area sempit yang sering muncul di lingkungan QA/QC, teaching lab, pemeliharaan fasilitas, hingga inspeksi pipa/duct yang aksesnya dekat.

Jika organisasi Anda sering mengambil keputusan berdasarkan “dugaan” karena sulit melihat bagian dalam—entah itu pipa proses, housing mesin, atau komponen otomotif—PCE-VE 355N membantu mengubah dugaan menjadi bukti visual yang bisa disimpan dan dibagikan. Ia bukan alat ukur dimensi presisi atau sistem imaging resolusi tinggi, tetapi untuk inspeksi harian yang butuh cepat dan terdokumentasi, spesifikasi yang dinyatakan pabrikan sudah mengarah ke workflow yang rapi.

FAQ singkat

1. Apakah PCE-VE 355N bisa merekam video?
   Bisa. Opsi penyimpanan mencakup image atau video, disimpan ke SD card.

2. Berapa diameter kepala kamera/kabelnya?
   4,5 mm (0,18 in) sesuai spesifikasi pabrikan.

3. Seberapa jauh ujung kamera bisa dibelokkan?
   Artikulasi 2 arah, 90° di tiap arah.

4. Bagaimana cara memindahkan data ke komputer?
   Melalui interface Mini USB 1.1 (sesuai spesifikasi pabrikan).

5. Apakah kartu memori bisa diganti dengan kapasitas lebih besar?
   Bisa. Pabrikan menyatakan kartu memori 8 GB dapat ditingkatkan hingga 32 GB.

6. Apakah alat ini aman untuk aplikasi medis?
   Tidak. Pabrikan mencantumkan catatan “not for medical use”.
