PCE-PIC 120 – Chimney/Pipe Inspection Camera 120 m | Dokumentasi Jelas & Penelusuran Cepat

Di dunia maintenance boiler dan cerobong, banyak masalah besar justru berawal dari gejala kecil yang tidak terlihat dari luar: penumpukan deposit jelaga/partikulat di jalur gas buang, penyempitan penampang karena kerak dan debris, retak halus pada sambungan ducting, hingga kondisi lining yang terkelupas. Karena area ini tertutup, inspeksi sering “mengandalkan feeling” dari perubahan draft, kenaikan backpressure, atau naiknya temperatur gas buang—padahal akar masalahnya ada di dalam cerobong atau saluran.

Risikonya bukan sekadar performa turun. Jalur gas buang yang tersumbat atau tidak seragam dapat memicu hotspot lokal, mempercepat korosi/erosi, meningkatkan potensi kebocoran, dan memperbesar downtime saat unit harus dibuka untuk investigasi. Dari sisi HSE, inspeksi manual dengan akses terbatas (manhole kecil, ruang sempit, permukaan licin) juga meningkatkan risiko kerja di ketinggian dan confined space. Pada titik ini, kebutuhan alat inspeksi visual yang mampu masuk jauh, merekam bukti, dan membantu teknisi menentukan “lokasi tepat masalah” menjadi sangat praktis—bukan sekadar pelengkap.

Deskripsi Singkat PCE-PIC 120

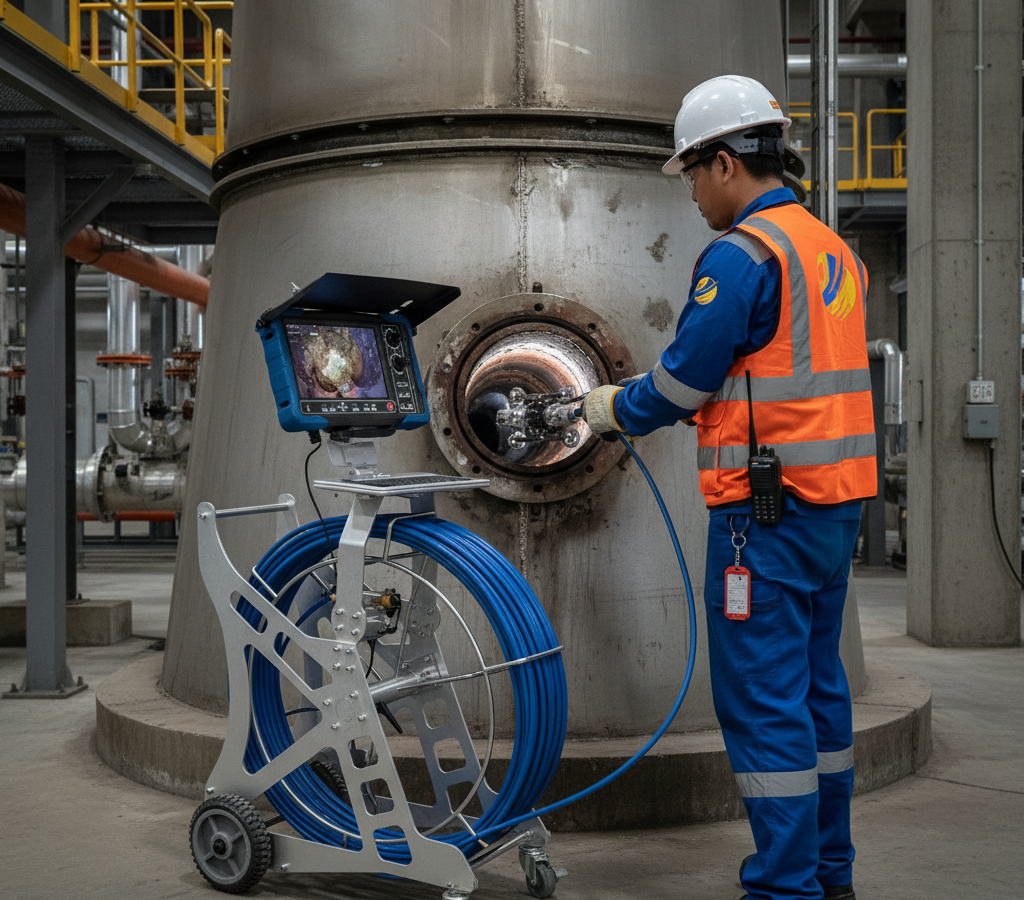

PCE-PIC 120 adalah sistem kamera inspeksi saluran/pipa dengan kabel dorong sepanjang 120 m dan kepala kamera bermotor yang dapat bergerak pan/tilt. Sistem ini dirancang untuk memeriksa bagian dalam channel, duct, dan pipa—termasuk jalur yang panjang dan sulit dijangkau dari akses port inspeksi. Kepala kamera memiliki rotasi horizontal 360° dan vertikal 180°, dilengkapi lampu LED, serta mendukung fokus bermotor agar detail dinding saluran tetap terlihat pada jarak pandang tertentu.

Di lapangan, kekuatan utamanya bukan hanya “bisa melihat”, melainkan membantu tim maintenance bekerja lebih terarah: menemukan lokasi penyumbatan/kerusakan, mengukur jarak temuan dengan meter counter, lalu mendokumentasikan hasil (foto/video) sebagai dasar keputusan pembersihan, perbaikan, atau evaluasi pasca-pekerjaan. Untuk kebutuhan briefing dan pelaporan, sistem dapat menyimpan rekaman ke SD card dan menampilkan ke monitor eksternal via HDMI.

Fungsi & Kegunaan Produk

Fungsi utama alat

1. Inspeksi visual internal saluran panjang (duct/pipa/channel) dengan kepala kamera bermotor pan/tilt.

2. Dokumentasi kondisi internal melalui foto (JPEG) dan video (AVI), termasuk opsi rekam suara dan input teks memakai keyboard.

3. Penentuan lokasi temuan melalui meter counter elektronik sehingga jarak titik masalah dapat dipetakan lebih akurat.

4. Penelusuran posisi kepala kamera (locator) memakai transmitter 512 Hz untuk membantu menemukan titik di lapangan pada jalur yang tertutup.

Kegunaan spesifik di lapangan (konteks boiler & cerobong)

• Pemeriksaan kondisi dinding duct/cerobong (retak, scaling, korosi, delaminasi lining) dari access port yang terbatas.

• Verifikasi area penyempitan penampang karena deposit jelaga/partikulat atau debris setelah periode operasi tertentu.

• Konfirmasi efektivitas pekerjaan pembersihan (soot-blowing, brushing, atau cleaning mekanis) melalui bukti sebelum–sesudah.

• Identifikasi “lokasi tepat” sumbatan atau kerusakan untuk meminimalkan pembongkaran dan mempercepat perbaikan.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum pekerjaan: tim melakukan “screening” area berisiko (misalnya duct horizontal, elbow, atau transisi diameter) untuk menentukan titik prioritas pembersihan/perbaikan.

• Saat pekerjaan: kamera dipakai untuk memantau progres pembersihan pada bagian yang sulit terlihat, memastikan deposit terangkat tanpa harus membuka banyak akses.

• Sesudah pekerjaan: dokumentasi hasil (foto/video) disimpan sebagai bukti commissioning internal—berguna untuk QA, audit internal, dan pembelajaran tim.

Mode kerja / pendekatan inspeksi yang relevan

• Inspeksi aktif dengan pencahayaan: lampu LED di kepala kamera memberi iluminasi sehingga detail permukaan terlihat pada ruang gelap.

• Navigasi visual + pan/tilt: operator mengarahkan sudut pandang tanpa memutar kabel secara agresif, membantu melihat sisi dinding, sambungan, dan potensi defect.

• Penelusuran lokasi (locator): pada jalur tertutup, locator membantu tim mengira-ngira posisi temuan dari luar untuk menentukan titik akses/penandaan lapangan.

Bidang / Industri Pengguna

• Kontraktor maintenance boiler & cerobong: alat berfungsi sebagai sistem inspeksi visual dan dokumentasi temuan.

• Tim utility/energy di pabrik (steam plant): alat berfungsi sebagai alat investigasi gangguan draft, indikasi deposit, dan verifikasi pasca-cleaning.

• Jasa inspeksi mekanikal & piping: alat berfungsi sebagai inspeksi internal pipa/duct untuk menemukan penyumbatan/kerusakan.

• Operator fasilitas dengan ducting panjang (HVAC industrial, exhaust system): alat berfungsi sebagai pemeriksaan internal saluran tanpa pembongkaran besar.

Keunggulan / Highlights

• Membantu teknisi bekerja lebih aman: inspeksi dilakukan dari titik akses yang tersedia, mengurangi kebutuhan “mendekat fisik” ke area berisiko atau melakukan pembongkaran yang tidak perlu.

• Mempercepat penentuan lokasi masalah: meter counter elektronik memudahkan pemetaan jarak temuan dari titik masuk, sehingga tim bisa mengarahkan tindakan ke area yang tepat.

• Mengurangi risiko salah diagnosa: bukti visual (foto/video) membuat diskusi teknis lebih objektif, terutama saat harus memutuskan apakah masalah perlu shutdown, cleaning segera, atau cukup monitoring.

• Memudahkan koordinasi lintas tim: output bisa dilihat di layar perangkat dan juga ke monitor eksternal via HDMI untuk briefing singkat saat pekerjaan berlangsung.

• Praktis untuk lapangan: sistem menggunakan trolley, mendukung input teks dengan keyboard (untuk memberi label lokasi/temuan), serta punya pilihan rekam audio untuk catatan cepat saat inspeksi.

Catatan penting operasional: kamera pan/tilt tidak disarankan dipakai pada jalur dengan blockage berat dan sludge karena berisiko merusak kamera; setelah pemakaian, endapan perlu dibersihkan dengan air agar tidak menjamming.

Perbandingan / Posisi Produk

Berikut posisi PCE-PIC 120 dilihat dari kategori pendekatan inspeksi yang umum di maintenance duct/pipa.

Spesifikasi Teknis

Tata Cara Pemakaian

Versi ringkas (praktik lapangan) berdasarkan alur quick start dan operasi dasar.

1. Persiapan alat: pastikan baterai terisi; gunakan charger yang sesuai dan lakukan pengisian sebelum pekerjaan.

2. Pasang controller pada trolley/coil sesuai dudukan, kencangkan baut, dan buka sunshade layar.

3. Sambungkan connect line dari cable wheel ke controller, lalu pasang keyboard jika dibutuhkan untuk input teks.

4. Cek ring waterproof di setiap sambungan sebelum operasi untuk menjaga sealing.

5. Pasang kamera, spring, dan transmitter; pastikan caster trolley terkunci sebelum mulai mendorong kabel.

6. Operasikan: nyalakan perangkat (tahan tombol power), lakukan rekam video/foto sesuai kebutuhan, atur brightness lampu, serta gunakan joystick untuk pan/tilt.

7. Simpan dan amankan data: hentikan rekaman dengan benar, jangan melepas SD card saat proses rekam/putar, lalu backup data setelah pekerjaan.

Catatan lapangan:

• Hindari menggunakan USB stick dan SD card bersamaan.

• Jangan memutar bagian rotasi kamera dengan tangan karena berisiko merusak motor.

Cara Kerja / Metode Pengukuran

PCE-PIC 120 bekerja sebagai sistem inspeksi visual: sensor gambar (CCD) menangkap citra di ujung kabel dorong, lalu hasilnya ditampilkan real-time pada layar. Karena area duct/cerobong umumnya minim cahaya, kepala kamera dilengkapi LED yang bisa diatur tingkat terangnya, membantu operator melihat tekstur deposit, retak, atau perubahan permukaan.

Yang membedakan di pekerjaan cerobong/duct panjang adalah kontrol arah pandang. Kepala kamera bermotor mampu bergerak pan (horizontal) dan tilt (vertikal), sehingga operator dapat:

• memeriksa sisi dinding tanpa perlu memelintir kabel berlebihan,

• “mengintip” area elbow/transisi,

• memusatkan pandangan pada indikasi tertentu (misal: retak, pitting, atau deposit yang membentuk jembatan).

Fokus bermotor membantu menjaga ketajaman pada rentang jarak pandang yang ditentukan perangkat, sehingga detail permukaan tetap terbaca saat operator menjaga jarak aman dari objek.

Untuk penentuan lokasi, sistem memakai meter counter elektronik pada kabel. Saat kamera maju, jarak terukur muncul sebagai referensi posisi. Dalam pekerjaan nyata, ini membantu teknisi:

• menandai “berapa meter dari access port” lokasi sumbatan/kerusakan,

• mengulang inspeksi pasca-cleaning pada jarak yang sama,

• menyusun laporan temuan yang dapat ditindaklanjuti.

Batasan yang perlu diingat:

• Pada blockage berat dan sludge, penggunaan kamera pan/tilt tidak disarankan karena risiko kerusakan; lakukan pembersihan awal atau gunakan strategi akses yang lebih aman sebelum mendorong kamera.

• Perhatikan kondisi lingkungan kerja sesuai rentang operasi suhu dan kelembapan yang ditentukan.

Kelengkapan Produk

Daftar kelengkapan berdasarkan brosur.

• Unit controller dengan layar LCD 10.1″

• Cable wheel / trolley dengan kabel inspeksi

• Kepala kamera dan skid (beberapa ukuran)

• Kamera Ø50 mm (opsi/komponen yang tercantum pada manual)

• Transmitter (locator) 512 Hz

• Spring (coil spring connector)

• Connect line

• Test line (waterproof self-locking joint)

• Microphone

• Charger

• SD card 64 GB dan card reader

• Waterproof keyboard

• Tool bag

• Screw driver

Manfaat bagi Pengguna

• Efisiensi kerja: screening jalur gas buang/duct panjang tanpa bongkar besar, sehingga investigasi awal bisa lebih cepat dan terarah.

• Peningkatan kualitas keputusan: temuan berbasis visual + jarak terukur membantu menentukan apakah perlu cleaning, repair lokal, atau investigasi lanjutan.

• Penghematan biaya: mengurangi trial-and-error pembongkaran dan meminimalkan area yang dibuka hanya untuk “mencari sumber masalah”.

• Pengurangan kesalahan: dokumentasi foto/video (ditambah input teks/rekam audio) membuat handover antar shift dan pelaporan ke klien lebih rapi, mengurangi miskomunikasi.

• Perbaikan budaya reliability: inspeksi sebelum–sesudah pekerjaan membantu membangun database kondisi, memudahkan evaluasi interval cleaning/maintenance berikutnya.

FAQ

1. Apakah alat ini aman digunakan untuk inspeksi cerobong yang kotor oleh jelaga?
   Aman digunakan selama jalur masih memungkinkan kamera lewat dan tidak mengalami blockage berat/sludge. Pada kondisi sumbatan parah, sebaiknya lakukan pembersihan awal agar kamera pan/tilt tidak berisiko rusak.

2. Apakah bisa dipakai pada duct/cerobong yang gelap total?
   Bisa. Kepala kamera dilengkapi LED yang dapat diatur (dimmable) untuk membantu pencahayaan area inspeksi.

3. Seberapa jauh inspeksi bisa dilakukan dari titik akses?
   Kabel inspeksi pada model ini sepanjang 120 m, dan pengukuran panjang didukung meter counter 0–120 m.

4. Apakah perlu kalibrasi rutin?
   Umumnya yang perlu dijaga adalah akurasi meter counter dan kondisi mekanis (konektor, ring waterproof, kebersihan kamera). Praktiknya: lakukan pengecekan fungsional sebelum pekerjaan dan pastikan penyimpanan/backup data dilakukan dengan benar.

5. Apakah bisa membuat catatan langsung pada hasil inspeksi?
   Bisa. Sistem mendukung input teks melalui keyboard dan perekaman audio menggunakan microphone saat perekaman video, sehingga catatan temuan bisa lebih jelas.

Sebagai pemasok dan distributor alat laboratorium serta instrumen industri, CV. Java Multi Mandiri memahami bahwa inspeksi internal cerobong/duct/pipa bukan sekadar “melihat”, tetapi memastikan keputusan maintenance dibuat dengan bukti yang rapi dan bisa dipertanggungjawabkan. Kami melayani kebutuhan klien bisnis dan aplikasi industri dengan instrumen berkualitas, termasuk PCE-PIC 120 untuk inspeksi jalur sulit dijangkau, serta perangkat industri lainnya untuk membantu perusahaan Anda meningkatkan ketertelusuran temuan, mempercepat troubleshooting, dan menjaga keandalan operasi. Mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
