PCE-STM 5 – Wall Scanner Multimaterial | Deteksi Akurat Logam & Listrik

Dalam proyek renovasi gedung tua maupun pemeliharaan fasilitas modern, ketidakpastian mengenai apa yang tersembunyi di balik dinding adalah risiko terbesar bagi teknisi. Sering kali, gambar teknis (as-built drawing) tidak tersedia atau tidak lagi akurat karena perubahan instalasi sebelumnya. Kondisi ini memaksa teknisi untuk “menebak” lokasi pengeboran, yang berpotensi menyebabkan kerusakan fatal seperti pipa air yang bocor, mata bor yang patah akibat menghantam besi beton, atau risiko terburuk: tersengat aliran listrik dari kabel aktif yang tidak terpetakan.

Risiko-risiko ini tidak hanya mengancam keselamatan kerja, tetapi juga berdampak langsung pada biaya operasional. Perbaikan instalasi yang rusak akibat kesalahan pengeboran bisa memakan waktu berhari-hari dan mengganggu operasional gedung. Oleh karena itu, kebutuhan akan alat Non-Destructive Test (NDT) yang mampu memindai dinding secara akurat sebelum eksekusi kerja menjadi standar wajib dalam industri konstruksi dan pemeliharaan saat ini.

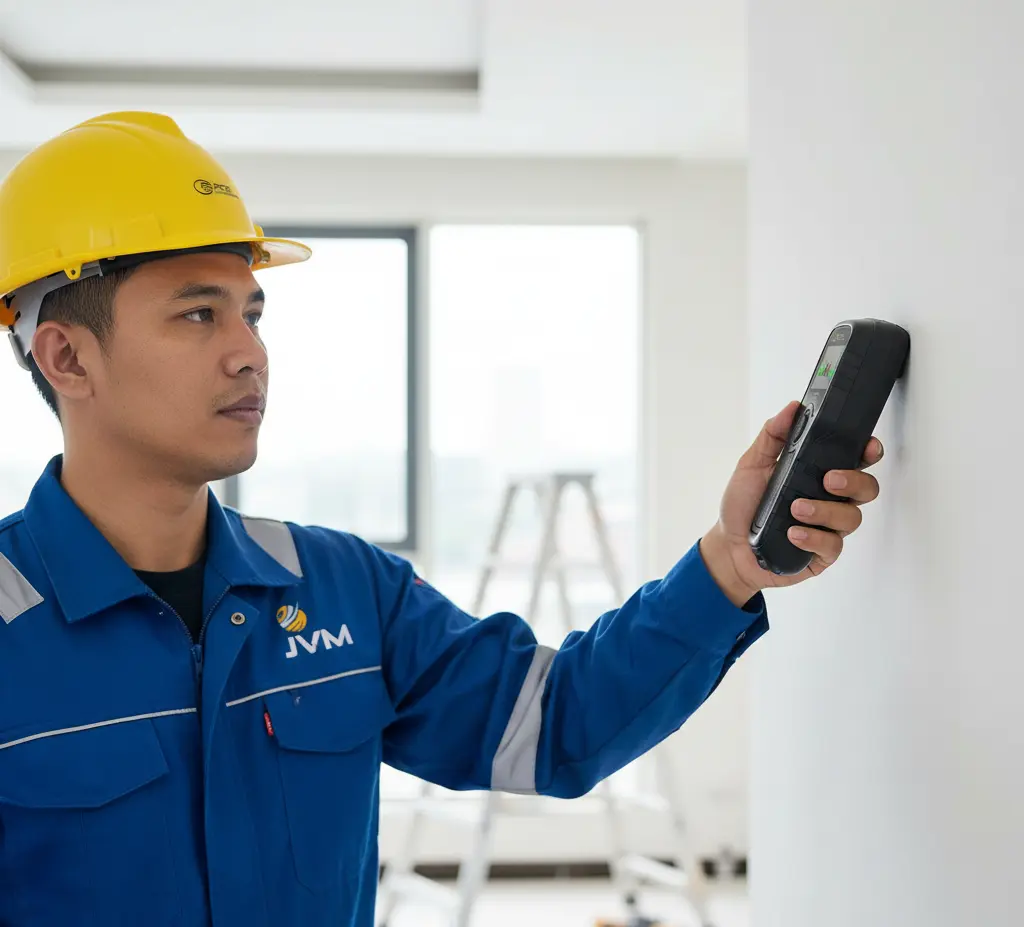

Deskripsi Singkat PCE-STM 5

PCE-STM 5 hadir sebagai solusi cerdas untuk menjawab tantangan tersebut. Alat ini adalah wall scanner atau detektor kabel canggih yang dirancang untuk memindai dan memvisualisasikan objek yang tersembunyi di balik dinding, lantai, dan langit-langit. Berbeda dengan detektor konvensional yang sering memberikan sinyal palsu, PCE-STM 5 menawarkan akurasi tinggi dengan kemampuan membedakan berbagai jenis material.

Perangkat ini dilengkapi dengan layar LCD berwarna definisi tinggi (HD) yang memberikan representasi visual jelas dari hasil pemindaian. Selain itu, fitur alarm ganda (visual dan terdengar) memastikan pengguna mendapatkan peringatan instan saat mendekati objek berbahaya atau target yang dicari.

Keunggulan utamanya terletak pada versatilitas. Alat ini tidak hanya mendeteksi keberadaan objek, tetapi juga membantu menentukan posisi tengah (center) dan tepi (edge) dari material tersebut, serta memberikan peringatan khusus untuk kabel listrik bertegangan (live wire) demi keselamatan maksimal.

Fungsi & Kegunaan Produk

Secara spesifik, PCE-STM 5 dirancang untuk menangani berbagai skenario deteksi di lapangan:

• Deteksi Material Konstruksi: Mampu melacak posisi balok kayu (studs), besi tulangan, dan pipa logam di balik dinding gipsum atau beton.

• Pencarian Jalur Kabel Listrik: Mengidentifikasi kabel listrik aktif (AC live wire) untuk menghindari risiko sengatan listrik saat pengeboran.

• Penentuan Titik Pengeboran Aman: Membantu teknisi menandai area yang aman untuk dibor atau dipotong.

• Pemetaan Struktur: Mengetahui posisi rangka kayu atau logam di balik dinding partisi untuk pemasangan bracket atau furnitur berat.

Alat ini bekerja dengan mode pemisahan yang jelas untuk hasil optimal:

• Mode Stud (Kayu/Balok): Tersedia dalam tiga pengaturan kedalaman (½ inci, 1 inci, 1½ inci) untuk menyesuaikan ketebalan dinding.

• Mode Metal: Mendeteksi logam ferrous (besi) dan non-ferrous (tembaga/alumunium) hingga kedalaman signifikan.

• Mode AC (Kabel Aktif): Khusus untuk melacak kabel bertegangan listrik yang tidak terlindungi (unshielded).

Bidang / Industri Pengguna

Alat ini sangat relevan untuk profesional di sektor berikut:

• Electrical Installation & Maintenance

• MEP Engineering & Construction (Mechanical, Electrical, Plumbing)

• Building Renovation & Retrofitting

• Facility Maintenance & Preventive Maintenance

• Construction Quality Control

• Property Technical Due Diligence

• Safety Inspection & Compliance

• Industrial Maintenance & Utilities

• Infrastructure Maintenance

Keunggulan / Highlights

• Keselamatan Kerja Terjamin: Fitur deteksi kabel AC aktif memberikan lapisan perlindungan ekstra bagi teknisi dari bahaya elektrokusi.

• Kalibrasi Otomatis: Fungsi kalibrasi terintegrasi memastikan akurasi maksimal sebelum setiap pemindaian, mengurangi kesalahan pembacaan akibat perubahan lingkungan.

• Visualisasi Intuitif: Layar LCD menampilkan panah arah dan bar sinyal secara real-time, memandu pengguna menuju titik pusat objek dengan presisi.

• Fleksibilitas Kedalaman: Dengan kemampuan mendeteksi hingga kedalaman 60 mm (untuk logam), alat ini mencakup sebagian besar kebutuhan instalasi standar.

• Desain Ergonomis: Ringan (166 g) dan dirancang untuk penggunaan satu tangan yang nyaman di area kerja yang sulit dijangkau.

Perbandingan / Posisi Produk

Berikut adalah perbandingan PCE-STM 5 dengan metode konvensional:

Spesifikasi Teknis

Data teknis berikut mengacu pada spesifikasi resmi produk:

Tata Cara Pemakaian

Untuk hasil terbaik dan akurat, ikuti langkah-langkah praktis berikut:

1. Persiapan: Pasang baterai 9V dan nyalakan alat.

2. Pilih Mode: Tekan tombol mode untuk memilih target (Stud ½ in, 1 in, 1½ in, Metal, atau AC) sesuai kebutuhan.

3. Kalibrasi (Wajib): Tempelkan alat pada dinding di area yang diperkirakan kosong, lalu tekan tombol kalibrasi sampai indikator stabil. Ini menyesuaikan sensor dengan densitas dinding setempat.

4. Pemindaian: Geser alat secara perlahan dan datar di permukaan dinding. Perhatikan panah arah dan bar sinyal di layar.

5. Penandaan: Saat sinyal mencapai puncaknya dan indikator “CENTER” muncul, tandai titik tersebut sebagai pusat objek.

6. Verifikasi: Lakukan pemindaian ulang dari arah berlawanan untuk memastikan posisi tepi dan tengah objek.

Catatan: Kelembapan dinding atau cat yang masih basah dapat memengaruhi akurasi sensor. Pastikan permukaan kering sebelum pemindaian.

Cara Kerja / Metode Pengukuran

PCE-STM 5 menggunakan kombinasi teknologi sensor untuk mendeteksi perubahan densitas dan medan elektromagnetik di balik struktur dinding:

• Deteksi Perubahan Densitas (Stud Mode): Sensor mengukur konstanta dielektrik dinding. Ketika sensor melewati objek yang lebih padat (seperti balok kayu di balik gipsum), terjadi perubahan kapasitansi yang diterjemahkan menjadi sinyal visual.

• Induksi Magnetik (Metal Mode): Untuk mendeteksi logam, alat ini memancarkan medan magnet lemah. Gangguan pada medan ini oleh benda logam (besi atau tembaga) dideteksi oleh sensor penerima.

• Deteksi Medan Listrik Pasif (AC Mode): Alat ini mendeteksi medan elektromagnetik 50/60Hz yang dipancarkan oleh kabel yang dialiri arus listrik (AC). Penting diingat bahwa kabel yang berada di dalam pipa conduit logam (shielded) atau tembok beton tebal mungkin sulit terdeteksi karena sinyalnya terhalang.

Kelengkapan Produk

Setiap unit PCE-STM 5 biasanya mencakup:

• Unit Wall Scanner PCE-STM 5

• Baterai 9V

• Manual Penggunaan (User Manual)

Manfaat bagi Pengguna

Menginvestasikan pada alat ini memberikan keuntungan langsung berupa:

• Efisiensi Kerja: Mempercepat proses penentuan titik bor, menghilangkan keraguan dan metode trial-and-error.

• Penghematan Biaya: Mencegah biaya perbaikan mahal akibat ketidaksengajaan membor pipa air atau memutus jalur kabel utama.

• Peningkatan Kualitas: Hasil instalasi lebih rapi karena posisi bracket atau penguat dinding dipasang tepat pada struktur yang kuat (studs).

• Kepatuhan K3: Mendukung prosedur safety dengan meminimalkan risiko kecelakaan listrik di lokasi proyek.

FAQ

• Apakah alat ini bisa mendeteksi kabel aktif di semua kondisi?

Alat mendeteksi kabel AC aktif yang unshielded (tidak terbungkus logam) hingga kedalaman 51 mm. Kabel di dalam pipa besi atau tembok beton yang sangat dalam mungkin memerlukan alat tracing khusus yang lebih canggih.

• Apakah bisa digunakan pada dinding beton?

Ya, terutama untuk mendeteksi besi tulangan (rebar) menggunakan mode Metal hingga kedalaman 60 mm. Namun, deteksi kayu pada beton solid tidak relevan.

• Seberapa dalam kabel bisa terdeteksi?

Untuk kabel aktif (AC), deteksi maksimal adalah 51 mm dari permukaan dinding.

• Apakah aman digunakan pada instalasi hidup?

PCE-STM 5 adalah alat non-kontak, sehingga aman digunakan untuk memindai dinding tanpa menyentuh kabel secara langsung. Selalu matikan aliran listrik sebelum melakukan pengeboran setelah deteksi selesai.

• Apakah perlu kalibrasi rutin?

Ya, kalibrasi harus dilakukan setiap kali alat akan digunakan di permukaan dinding baru atau saat berganti mode untuk memastikan akurasi pembacaan densitas.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya keselamatan dan presisi dalam pekerjaan konstruksi serta instalasi listrik. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-STM 5 Wall Scanner dan perangkat NDT lainnya untuk membantu perusahaan Anda mengoptimalkan pemeliharaan gedung, memastikan keselamatan kerja, dan mencegah kerusakan infrastruktur. Jika Anda ingin meningkatkan standar keamanan dan efisiensi tim teknis Anda, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi alat ukur yang tepat.

Rekomendasi Cable Detector Unggulan untuk Kebutuhan Anda

Referensi

• Dongka, R. H., Fitriani, F., & Hidayat, M. A. (2022). Evaluasi Instalasi Listrik Gedung Perkantoran dengan Metode Standarisasi Puil 2011. Dewantara Journal of Technology, 3(2), 22–30.Retrieved from https://jurnal.atidewantara.ac.id/index.php/djtech/article/view/191
• Junaedy, M., & Hasrun, R. (2023). Assesmen Bangunan Gedung Dengan Metode Non Destructive Test (NDT) Dan Destructive Test (DT). Seminar Nasional Dies Natalis 62.Retrieved from https://journal.unm.ac.id/index.php/Semnasdies62/article/view/372
• Al Bahar, A. K., Aziz, A., & Hartanto, S. (2025). Analisis Instalasi Listrik Gedung Untuk Lantai Lobby PT Bimoli. Jurnal Elektro, 1-10.Retrieved from https://jurnalteknik.unkris.ac.id/index.php/jie/article/download/666/518/2342
