PCE-T 240: Automotive Tester/Tachometer untuk Diagnosa RPM, Kecepatan Linier, Stroboskop, dan Temperatur di Lini Produksi

Di area otomotif dan manufaktur komponen berputar, masalah kecil pada putaran sering “terlihat biasa” di awal—padahal dampaknya bisa merembet cepat. RPM yang meleset dari set point dapat mengubah kualitas finishing, memicu ketidakseimbangan pada poros, meningkatkan getaran, dan mempercepat keausan bearing. Dalam kondisi tertentu, deviasi putaran juga mengganggu sinkronisasi proses (misalnya conveyor–roller–winder), sehingga hasil produksi menjadi tidak konsisten antar-batch.

Risikonya bukan sekadar downtime. Kesalahan validasi putaran dapat membuat proses QC keliru menyimpulkan akar masalah: motor dianggap lemah padahal pulley slip, atau gear dianggap aus padahal setelan kecepatan tidak akurat. Pada kendaraan dan test bench, pembacaan RPM yang tidak tepat bisa mengacaukan diagnosis, menghambat troubleshooting, dan memicu penggantian komponen yang sebenarnya masih layak. Karena itu, alat ukur RPM yang fleksibel—bisa non-kontak saat akses sulit, bisa kontak saat butuh kepastian, dan bahkan bisa stroboskop saat ingin “melihat” gerak periodik—menjadi kebutuhan nyata di lapangan.

Deskripsi Singkat PCE-T 240

PCE-T 240 adalah handheld tachometer yang dirancang untuk mengukur kecepatan putar (RPM) dan kecepatan linier (misalnya m/min, ft/min, inch/min), sekaligus menyediakan fungsi stroboskop dan pengukuran temperatur menggunakan sensor termokopel tipe K atau probe PT1000. Kombinasi fungsi ini membuatnya relevan untuk inspeksi cepat, verifikasi proses, dan troubleshooting mesin berputar pada berbagai skenario kerja.

Secara praktik, PCE-T 240 membantu teknisi dan engineer memilih metode yang paling aman dan paling “masuk akal” untuk kondisi lapangan: pengukuran optik (non-kontak) saat mesin tidak boleh disentuh, pengukuran kontak saat butuh hasil stabil pada putaran tertentu, dan stroboskop saat ingin mengamati fenomena periodik tanpa menghentikan mesin. Di sisi dokumentasi hasil, perangkat ini juga mendukung fungsi HOLD/REC untuk menahan nilai dan menampilkan nilai tertinggi/terendah, serta menyediakan antarmuka RS232 untuk kebutuhan integrasi sederhana.

Fungsi & Kegunaan Produk

Menjawab pertanyaan “Bisa dipakai buat apa?”, PCE-T 240 lazim dipakai untuk:

Mengukur RPM secara optik (non-kontak)
- Cocok saat poros, kipas, rotor, atau pulley berputar dengan akses terbatas atau berisiko jika disentuh.
- Memanfaatkan reflective tape sebagai target pantul, sehingga pembacaan RPM terjadi saat pantulan terdeteksi.
- Rentang ukur optik: 5 hingga 99.999 RPM.
Mengukur RPM secara kontak (contact revolution)

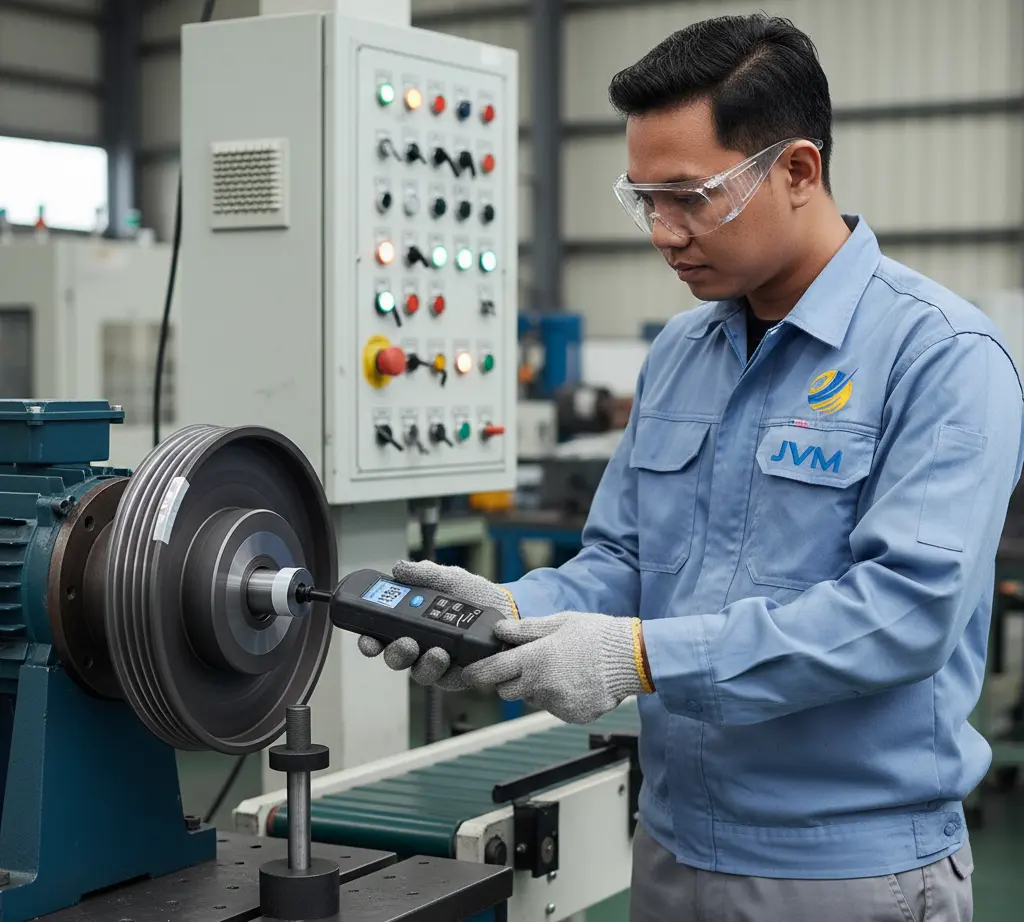

- Umum untuk motor kecil, spindle, shaft coupling, atau komponen berputar yang aman disentuh dengan adaptor.
- Rentang ukur kontak RPM: 0,5 hingga 19.999 RPM.
Mengukur kecepatan linier secara kontak (surface speed)
- Berguna pada conveyor, roller, winder, atau proses yang berbasis laju permukaan.
- Menggunakan wheel attachment untuk pembacaan kecepatan.
- Rentang ukur m/min: 0,05 hingga 1.999,9 m/min.
- Alternatif satuan: ft/min dan inch/min.
Fungsi stroboskop untuk observasi gerak periodik
- Membantu “membekukan” tampilan visual komponen berputar pada frekuensi tertentu untuk inspeksi (misalnya runout, wobble, tanda pada rotor, atau keteraturan gerak).
- Rentang stroboskop: 100 hingga 99.990 RPM/FPM.
Pengukuran temperatur (Type K dan PT1000)
- Berguna saat troubleshooting melibatkan panas berlebih pada motor, housing, atau titik proses tertentu.
- Mode termokopel tipe K dan mode PT1000 tersedia sebagai fungsi pengukuran temperatur.
- Rentang termokopel tipe K hingga 1300 °C.

Masalah yang biasanya terselesaikan dengan alat seperti ini:

Verifikasi RPM aktual vs set point pada test bench, dyno, atau mesin produksi.
Deteksi slip pada belt/pulley (RPM motor benar, tetapi RPM output berbeda).
Validasi kecepatan conveyor/roller untuk menjaga konsistensi proses coating, printing, atau winding.
Investigasi overheating yang berkaitan dengan beban, friction, atau misalignment.

Bidang / Industri Pengguna

Industri otomotif (assembly, test bench, komponen drivetrain)
Manufaktur & fabrikasi (spindle, lathe, milling, motor-driven equipment)
Maintenance & inspection (condition monitoring mesin berputar)
Packaging & printing (roller, web handling, conveyor)
Pulp & paper / textile (winder, roller line, line speed)
Utility & fasilitas pabrik (fan, blower, pump—verifikasi putaran dan indikasi beban)
Pendidikan vokasi dan laboratorium teknik (praktikum pengukuran RPM dan evaluasi sistem transmisi)

Keunggulan / Highlights

Tiga pendekatan pengukuran kecepatan dalam satu perangkat: optik, kontak, dan stroboskop.
Pengukuran kecepatan linier multi-satuan (m/min, ft/min, inch/min) dengan wheel attachment untuk aplikasi conveyor/roller.
Pengukuran temperatur terintegrasi (termokopel tipe K dan PT1000) untuk investigasi masalah yang berkaitan dengan panas.
Akurasi RPM optik dan RPM kontak sama-sama ±(0,05% dari pembacaan + 1 digit), membantu keputusan QC/engineering saat toleransi proses ketat.
Fitur HOLD dan REC (nilai puncak dan minimum) untuk menangkap fluktuasi RPM yang sering terjadi pada start-up atau perubahan beban.
RS232 untuk kebutuhan logging sederhana atau integrasi ke sistem pencatatan di lingkungan industri.
Paket aksesori lapangan lengkap: cone adaptor, wheel, reflective tape, dan carrying case.

Perbandingan / Posisi Produk

Perbandingan & Posisi Produk

Di lapangan, verifikasi putaran sering dilakukan dengan pendekatan konvensional:

Mengandalkan display inverter/drive atau panel mesin (asumsi: sensor internal dan scaling selalu tepat).
Menghitung manual (misalnya timing per putaran) pada RPM rendah.
Menggunakan tachometer sederhana yang hanya satu metode (hanya optik atau hanya kontak).

Kelemahan metode konvensional biasanya muncul saat kondisi tidak ideal:

Panel/drive menunjukkan set point, bukan RPM aktual di titik output (slip belt, backlash gear, atau coupling bermasalah tidak tertangkap).
Penghitungan manual rawan error dan sulit menangkap fluktuasi.
Alat satu-metode membatasi pilihan saat akses sempit, permukaan tidak aman disentuh, atau saat operator perlu inspeksi visual tanpa menghentikan mesin.

Posisi PCE-T 240 berada pada kelas handheld tachometer multimetode yang menekankan fleksibilitas kerja:

Optik untuk non-kontak.
Kontak untuk pembacaan stabil di objek yang aman disentuh.
Stroboskop untuk inspeksi visual fenomena periodik.
Tambahan temperatur untuk memperkaya diagnosis pada kasus overload dan overheating.

Tabel ringkas berikut membantu memetakan kapan tiap metode lebih “tepat guna”:

Skenario lapangan	Metode konvensional	Risiko/limitasi	Pendekatan dengan PCE-T 240
Poros berputar tertutup pelindung, akses terbatas	Kontak sulit dilakukan	Risiko keselamatan, tidak praktis	Optik dengan reflective tape, jarak deteksi tipikal 50–150 mm
Conveyor/roller butuh verifikasi line speed	Estimasi dari setting mesin	Tidak menangkap slip, hasil QC bias	Kontak kecepatan linier (m/min, ft/min, inch/min)
Perlu inspeksi visual wobble/runout tanpa stop mesin	Observasi kasat mata	Sulit “membekukan” gerak	Stroboskop 100–99.990 RPM/FPM
Motor housing panas, dicurigai overload	Perkiraan dari arus	Tidak langsung menunjukkan titik panas	Pengukuran temperatur Type K/PT1000

Spesifikasi Teknis

Berikut ringkasan spesifikasi yang paling relevan untuk engineer/QC saat memilih alat:

Parameter	Nilai
Pengukuran optik (RPM)	5 … 99.999 RPM
Resolusi optik	0,5 RPM (<1.000 RPM); 1 RPM (>1.000 RPM)
Akurasi optik	±(0,05% rdg + 1 digit)
Jarak deteksi optik	50 … 150 mm tipikal; maksimum 300 mm (tergantung cahaya)
Pengukuran kontak (RPM)	0,5 … 19.999 RPM
Resolusi kontak RPM	0,5 RPM (<1.000 RPM); 1 RPM (≥1.000 RPM)
Akurasi kontak RPM	±(0,05% rdg + 1 digit)
Kecepatan linier (m/min)	0,05 … 1.999,9 m/min
Resolusi m/min	0,05 m/min (<100 m/min); 0,1 m/min (≥100 m/min)
Akurasi m/min	±(0,5% rdg + 1 digit)
Kecepatan linier (ft/min)	0,2 … 6.561,4 ft/min
Kecepatan linier (inch/min)	2,0 … 78.736,2 inch/min
Stroboskop	100 … 99.990 RPM/FPM; 3 LED merah
Akurasi stroboskop	±(0,1% rdg + 2 digit)
Temperatur (Type K)	-50,0 … 1300,0 °C (dengan rentang tambahan suhu rendah)
Temperatur (PT1000)	-10,0 … 70,0 °C; resolusi 0,1 °C; akurasi ±1,2 °C
Display	LCD 5 digit, 43 x 33 mm
Memory	Nilai tertinggi dan terendah
Auto power off	10 menit tidak aktif
Interface	RS232
Kondisi lingkungan	0 … 50 °C; <80% RH non-condensing; medan magnet <3 V/M, <30 MHz
Dimensi / berat	207 x 67 x 39 mm; 230 g (tanpa baterai)
Catu daya	4x AA 1,5 V; adaptor 9 V DC 100 mA

Catatan penting: pada praktik pemilihan alat, rentang ukur dan resolusi perlu disesuaikan dengan karakter beban. RPM tinggi pada rotor kecil lebih aman diukur optik; RPM rendah dengan torsi besar sering lebih stabil diukur kontak (bila aman).

Tata Cara Pemakaian

Berikut alur ringkas 6 langkah yang umum dipakai di lapangan:

Persiapan alat
- Pastikan baterai terpasang dan kondisi fisik alat baik.
- Pilih aksesori yang sesuai: cone adaptor untuk RPM kontak, wheel untuk kecepatan linier, atau reflective tape untuk optik.
Nyalakan dan pilih fungsi
- Tekan dan tahan tombol ON/OFF untuk menyalakan.
- Tekan tombol Function berulang untuk memilih mode: Scope (stroboskop), Photo (optik), touch (kontak), type (K), Pt (PT1000).
Kalibrasi operasional cepat (praktik lapangan)
- Untuk optik: tempel reflective tape 1 x 1 cm pada objek.
- Untuk kontak: pastikan adaptor terpasang rapat dan unit (RPM atau unit linier) sudah dipilih.
- Untuk stroboskop: atur nilai RPM/FPM dengan tombol panah; gunakan fungsi double untuk penggandaan/pembagian cepat saat mencari “titik beku” visual.
Proses pengukuran
- Optik: arahkan cahaya ke reflective tape; indikator akan berkedip saat tape terdeteksi.
- Kontak RPM: lakukan kontak stabil pada titik ukur yang aman.
- Kecepatan linier: gunakan wheel attachment (umumnya untuk conveyor/roller).
Simpan/rekam nilai penting
- Gunakan HOLD untuk menahan nilai saat pembacaan berfluktuasi.
- Gunakan REC untuk melihat nilai tertinggi dan terendah ketika memantau perubahan beban atau start-up.
Penutupan kerja
- Matikan alat (tahan tombol ON/OFF).
- Simpan aksesori di carrying case agar cone dan wheel tidak aus atau berubah bentuk.

Catatan penting:

Pengukuran kontak selalu mempertimbangkan keselamatan operator dan risiko merusak permukaan. Jika ragu, mulai dari optik terlebih dulu.
Wheel attachment difokuskan untuk pengukuran kecepatan, bukan untuk pembacaan RPM kontak.

Cara Kerja / Metode Pengukuran

Metode optik (photo/reflective)
PCE-T 240 memancarkan cahaya ke target reflective tape. Setiap kali pantulan terdeteksi, perangkat menghitung interval waktu antar-deteksi dan mengonversinya menjadi RPM. Karena bergantung pada pantulan, jarak dan pencahayaan lingkungan memengaruhi stabilitas pembacaan—itulah mengapa ada jarak tipikal dan batas maksimum.
Metode kontak (revolution dan surface speed)
Pada mode kontak RPM, putaran mekanis diteruskan melalui adaptor cone ke sensor internal. Pada mode kecepatan linier, wheel attachment mengubah gerak permukaan menjadi rotasi wheel, lalu dikonversi menjadi satuan laju (m/min, ft/min, inch/min). Pemilihan unit dilakukan dari tombol UNIT.
Metode stroboskop
Stroboskop mengedipkan LED pada frekuensi yang diatur. Ketika frekuensi kedip “sinkron” dengan gerak periodik objek, objek terlihat seperti diam atau bergerak lambat. Ini sangat berguna untuk inspeksi visual tanpa menghentikan mesin, terutama saat ingin memverifikasi tanda, ketidaksejajaran, atau fenomena periodik lain.
Metode temperatur (Type K dan PT1000)
Untuk termokopel tipe K, sinyal tegangan kecil akibat perbedaan temperatur diterjemahkan menjadi nilai suhu. Untuk PT1000, perubahan resistansi probe menjadi dasar konversi temperatur. Perangkat menyediakan fungsi pengukuran keduanya sebagai mode terpisah.

Kelengkapan Produk

1 unit handheld tachometer PCE-T 240
1 measuring tip (outer cone)
1 hollow measuring tip (inner cone)
1 measuring wheel
1 reflective tape
1 carrying case
4 baterai AA 1,5 V
1 user manual

Manfaat bagi Pengguna

Efisiensi kerja
- Satu alat untuk beberapa kebutuhan verifikasi: RPM optik, RPM kontak, kecepatan linier, stroboskop, dan temperatur.
- Mengurangi waktu setup karena aksesori utama sudah termasuk dalam paket.
Peningkatan kualitas dan konsistensi proses
- Akurasi RPM optik/kontak membantu QC menilai apakah deviasi proses benar terjadi atau hanya “terlihat” di panel.
- Pengukuran kecepatan linier membantu menstabilkan parameter proses yang sensitif terhadap line speed (winding, coating, printing).
Penghematan biaya
- Diagnosis lebih tepat mengurangi trial-and-error dan penggantian komponen yang tidak perlu.
- Menangkap nilai puncak/minimum (REC) membantu menemukan gejala intermiten sebelum menjadi kerusakan besar.
Pengurangan kesalahan lapangan
- HOLD memudahkan pencatatan saat pembacaan fluktuatif, terutama pada mesin yang tidak stabil.
- Stroboskop membantu inspeksi visual tanpa menghentikan mesin, sehingga mengurangi risiko salah interpretasi dari observasi kasat mata yang cepat.

FAQ

Untuk apa alat ini digunakan?
Untuk mengukur kecepatan putar (RPM) secara optik maupun kontak, mengukur kecepatan linier permukaan (misalnya conveyor), melakukan inspeksi visual dengan stroboskop, dan mengukur temperatur dengan sensor Type K atau PT1000.
Apakah pengukuran merusak material?
Metode optik tidak menyentuh objek sehingga umumnya tidak menimbulkan risiko mekanis. Metode kontak menyentuh permukaan/poros, jadi perlu dipastikan titik ukur aman dan tidak sensitif terhadap gesekan.
Bisa digunakan untuk material apa saja?
Metode optik bisa dipakai pada objek berputar yang memungkinkan penempelan reflective tape. Metode kontak dapat digunakan pada objek berputar yang aman disentuh dengan adaptor. Untuk kecepatan linier, cocok pada permukaan yang dapat dilalui wheel attachment tanpa slip berlebihan.
Apakah perlu kalibrasi?
Dalam penggunaan harian, praktik yang paling penting adalah memastikan setup benar: reflective tape rapi untuk optik, adaptor terpasang baik untuk kontak, dan unit pengukuran sesuai. Untuk kebutuhan compliance QC, kalibrasi berkala mengikuti prosedur internal perusahaan tetap disarankan.
Siapa yang cocok menggunakan alat ini?
Teknisi maintenance, engineer produksi, quality control, tim commissioning, dan decision maker yang membutuhkan alat verifikasi RPM/line speed yang fleksibel untuk audit proses dan troubleshooting.
