PCE-TC 38 – Thermal Imager Resolusi 384 x 288 Pixel | Inspeksi Panel Listrik Lebih Aman & Presisi

Dalam pekerjaan inspeksi panel listrik dan instalasi industri, panas berlebih sering menjadi tanda awal kegagalan komponen. Terminal longgar, koneksi berkarat, beban tidak seimbang, atau kontaktor yang mulai aus sering kali tidak terlihat secara visual. Jika kondisi ini tidak terdeteksi sejak dini, risikonya bisa berkembang menjadi gangguan produksi, kerusakan peralatan mahal, hingga potensi kebakaran.

Metode pengecekan manual menggunakan sentuhan tangan atau termometer titik (spot thermometer) tidak cukup untuk memberikan gambaran distribusi panas secara menyeluruh. Di sinilah kamera termal atau thermal imager menjadi alat penting. PCE-TC 38 hadir sebagai solusi inspeksi suhu non-kontak yang memungkinkan teknisi melihat pola panas secara visual, cepat, dan terdokumentasi dengan baik.

Deskripsi Singkat PCE-TC 38

PCE-TC 38 adalah thermal imager portabel dengan resolusi inframerah 384 x 288 piksel dan rentang pengukuran suhu dari -20 °C hingga +550 °C. Alat ini dirancang untuk menampilkan citra termal pada layar warna TFT 3,5 inci dengan resolusi 640 x 480 piksel, sehingga memudahkan interpretasi kondisi suhu di lapangan.

Perangkat ini mampu menyimpan lebih dari 40.000 gambar dalam memori internal 6 GB dengan format JPG. Fitur transmisi WiFi memungkinkan koneksi ke smartphone untuk pengaturan dan penyimpanan data secara jarak jauh.

Dengan sensitivitas termal 0,06 °C serta pengaturan emisivitas 0,01 hingga 1, alat ini mampu mendeteksi perbedaan suhu yang halus dan cocok untuk inspeksi profesional di bidang kelistrikan dan industri.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur suhu permukaan secara non-kontak

• Menampilkan distribusi panas dalam bentuk citra termal

• Mendokumentasikan kondisi termal dalam format gambar JPG

• Melakukan inspeksi suhu secara real-time dengan frame rate 25 Hz

Kegunaan Spesifik di Lapangan

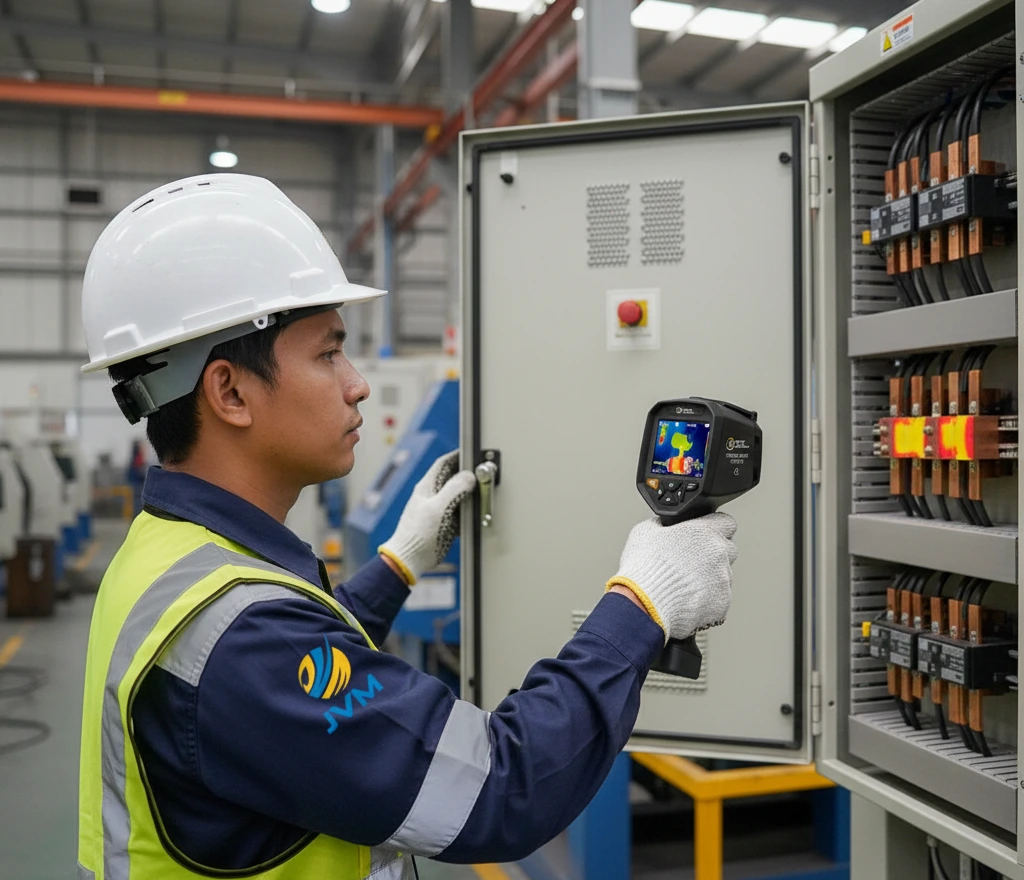

1. Inspeksi panel listrik tegangan rendah dan menengah
   Mendeteksi hotspot pada MCB, MCCB, busbar, dan terminal.

2. Monitoring motor dan bearing
   Mengidentifikasi overheat akibat gesekan atau pelumasan kurang.

3. Pemeriksaan sistem HVAC
   Menilai distribusi suhu pada ducting dan evaporator.

4. Audit energi
   Mengidentifikasi kebocoran panas pada instalasi bangunan.

Skenario Penggunaan

Sebelum pekerjaan:
Teknisi melakukan pemindaian awal untuk mengidentifikasi area yang perlu perhatian khusus.

Saat pekerjaan:
Pemantauan distribusi panas selama beban berjalan untuk melihat anomali.

Sesudah pekerjaan:
Dokumentasi kondisi akhir sebagai laporan commissioning atau preventive maintenance.

Bidang / Industri Pengguna

• Teknisi panel listrik – untuk inspeksi hotspot dan ketidakseimbangan beban

• Maintenance industri manufaktur – deteksi dini kerusakan komponen mekanis

• Kontraktor HVAC – evaluasi distribusi suhu sistem pendingin

• Audit energi bangunan – identifikasi kebocoran termal

• Tim commissioning – verifikasi performa sistem sebelum serah terima

Keunggulan / Highlights

• Resolusi inframerah 384 x 288 piksel untuk visualisasi detail

• Sensitivitas termal 0,06 °C membantu teknisi melihat perbedaan suhu kecil

• Pengaturan emisivitas 0,01–1 meningkatkan akurasi pada berbagai material

• Penyimpanan internal hingga ±40.000 gambar

• Koneksi WiFi untuk pengaturan dan transfer data jarak jauh

• Automatic power-off 5–20 menit untuk efisiensi baterai

• Wavelength 8–14 µm sesuai aplikasi inspeksi industri umum

• Perlindungan perangkat IP20

Alat ini membantu teknisi bekerja lebih aman tanpa menyentuh komponen bertegangan dan mempercepat proses identifikasi masalah sebelum terjadi gangguan besar.

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan alat
   Pastikan baterai terisi dan lensa bersih.

2. Pengaturan awal
   Pilih satuan suhu (°C/°F) dan atur emisivitas sesuai material.

3. Kalibrasi visual
   Arahkan ke objek referensi untuk memastikan tampilan normal.

4. Proses pengukuran
   Arahkan kamera ke objek, pastikan seluruh area masuk dalam FOV.

5. Penyimpanan data
   Simpan gambar hasil inspeksi dalam format JPG.

6. Transfer data
   Gunakan Micro-USB atau WiFi untuk memindahkan hasil ke perangkat lain.

Catatan: Hindari pantulan dari permukaan logam mengkilap untuk menjaga akurasi pembacaan.

Cara Kerja / Metode Pengukuran

PCE-TC 38 mendeteksi radiasi inframerah dalam rentang panjang gelombang 8–14 µm. Energi radiasi ini dikonversi menjadi nilai suhu berdasarkan emisivitas permukaan yang diatur pengguna.

Sensor internal dengan sensitivitas 0,06 °C memungkinkan deteksi perbedaan suhu kecil pada komponen listrik. Frame rate 25 Hz memungkinkan tampilan perubahan suhu secara real-time, membantu teknisi melihat dinamika panas saat sistem beroperasi.

Kelengkapan Produk

• Unit Thermal Imager PCE-TC 38

• Kabel USB

• Adaptor daya 100–240 V AC

• Dokumentasi/manual

Manfaat bagi Pengguna

• Mempercepat inspeksi panel tanpa membuka seluruh komponen

• Mengurangi risiko kontak langsung dengan bagian bertegangan

• Membantu dokumentasi preventive maintenance

• Meningkatkan kualitas laporan audit energi

• Mengurangi potensi downtime akibat kegagalan mendadak

FAQ

• Apakah alat ini bisa digunakan pada panel listrik aktif?
  Ya, karena pengukuran dilakukan secara non-kontak.
• Apakah bisa menyimpan hasil pengukuran?
  Bisa, hingga ±40.000 gambar dalam memori internal.
• Apakah perlu pengaturan emisivitas?
  Ya, untuk hasil pengukuran yang lebih akurat pada berbagai material.
• Apakah bisa terhubung ke smartphone?
  Ya, tersedia fitur WiFi untuk koneksi dan pengaturan jarak jauh.
• Apakah alat ini memiliki sertifikasi?
  Produk ini memenuhi EU Directive 2014/53/EU sesuai deklarasi kesesuaian.
