Mengapa Uniformitas Beton Ballast di Lambung Kapal Penting?

Pada tahun 2015, sebuah kapal kargo mengalami insiden kemiringan ekstrem saat bongkar muat di pelabuhan, nyaris terbalik hanya dalam hitungan menit. Tim investigasi menemukan fakta mengejutkan: penyebabnya bukan gelombang laut, bukan angin kencang, melainkan ketidakhomogenan kepadatan beton ballast permanen di lambung kapal. Ballast yang seharusnya menjadi penyeimbang justru berubah menjadi ancaman tersembunyi. Insiden ini membuka mata banyak insinyur maritim bahwa variasi kepadatan beton, sekecil apa pun, mampu menggeser pusat gravitasi kapal secara signifikan. Di sinilah Strength Meter NOVOTEST IPSM-U+T+D mengambil peran vital. Alat ukur canggih ini mengintegrasikan teknologi ultrasonik, taktil, dan pendulum untuk memetakan heterogenitas material ballast secara non-destruktif. Dengan deteksi dini berbasis data, potensi kecelakaan fatal dapat dicegah sebelum terlambat. Artikel ini akan mengupas tuntas bagaimana NOVOTEST IPSM-U+T+D menjadi solusi presisi dalam menjaga stabilitas kapal, langsung pada hasil: peningkatan keselamatan operasional.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa itu strength meter NOVOTEST dan bagaimana cara kerjanya?
   2. Mengapa kepadatan ballast kapal bisa bervariasi?
   3. Bisakah NOVOTEST IPSM-U+T+D digunakan untuk menguji material selain beton?
   4. Bagaimana frekuensi inspeksi ballast yang direkomendasikan?
10. References

Latar Belakang Masalah

Stabilitas kapal bukan hanya soal desain lambung atau sistem stabilizer aktif. Jantung keseimbangan justru terletak pada ballast permanen beton yang tertanam di bagian bawah kapal. Fungsi ballast ini sederhana namun kritikal: menurunkan pusat gravitasi agar kapal tetap tegak meskipun menghadapi gelombang tinggi atau distribusi muatan yang tidak merata. Tanpa ballast yang solid dan seragam, kapal kehilangan kemampuan untuk melawan momen guling.

Masalahnya, proses curing campuran beton di lingkungan galangan kapal jarang mencapai homogenitas sempurna. Faktor seperti perbedaan rasio air-semen, segregasi agregat saat pengecoran, variasi suhu curing, dan getaran selama proses pengerasan menciptakan zona-zona dengan kepadatan berbeda. Perbedaan ini sering tidak terlihat secara visual—permukaan beton tampak mulus, tetapi di dalamnya tersimpan diskontinuitas yang mengurangi massa efektif.

Ketidakseimbangan ini memicu fenomena list statis kronis, rolling berlebih yang tidak wajar, dan dalam skenario terburuk, risiko terbalik saat kapal menghadapi kondisi laut ekstrem. Ironisnya, metode inspeksi konvensional seperti hammer test atau pengambilan sampel inti (coring) tidak mampu memberikan gambaran distribusi kepadatan secara menyeluruh. Coring hanya mewakili satu titik, sementara hammer test terlalu subjektif dan tidak menghasilkan data kuantitatif. Industri perkapalan membutuhkan pendekatan yang lebih ilmiah dan terukur.

Kondisi Awal & Tantangan

Sebuah kapal kargo berusia 12 tahun dengan rute operasi perairan nusantara mulai menunjukkan gejala ketidakstabilan yang mengkhawatirkan. Kapten kapal melaporkan bahwa kapal cenderung miring ke sisi kiri meskipun muatan sudah didistribusikan secara simetris. Pada gelombang moderat setinggi 1,5 meter, respons rolling kapal mencapai 18 derajat—jauh di atas ambang normal yang berkisar antara 8-12 derajat untuk kapal setipe.

Tim inspeksi dari galangan kapal mengeliminasi faktor-faktor potensial seperti kerusakan lambung, kebocoran tangki bahan bakar, dan kesalahan distribusi muatan. Setelah serangkaian pengecekan, kecurigaan mengarah pada ballast beton permanen yang terletak di dasar lambung. Namun, tantangan teknis segera muncul. Ballast sudah mengeras bertahun-tahun, terbungkus struktur baja, dan akses fisik sangat terbatas.

Kendala utama adalah larangan keras untuk melakukan pengujian destruktif. Membongkar ballast atau melakukan coring dalam jumlah banyak berisiko merusak struktur kapal dan memakan biaya besar. Selain itu, metode hammer test konvensional tidak mampu mendeteksi variasi kepadatan internal yang tersembunyi di kedalaman material. Tim membutuhkan teknologi yang mampu “melihat” ke dalam beton tanpa merusaknya, memberikan data kuantitatif, dan cukup portabel untuk digunakan di ruang sempit kapal.

Metode Pengujian yang Digunakan

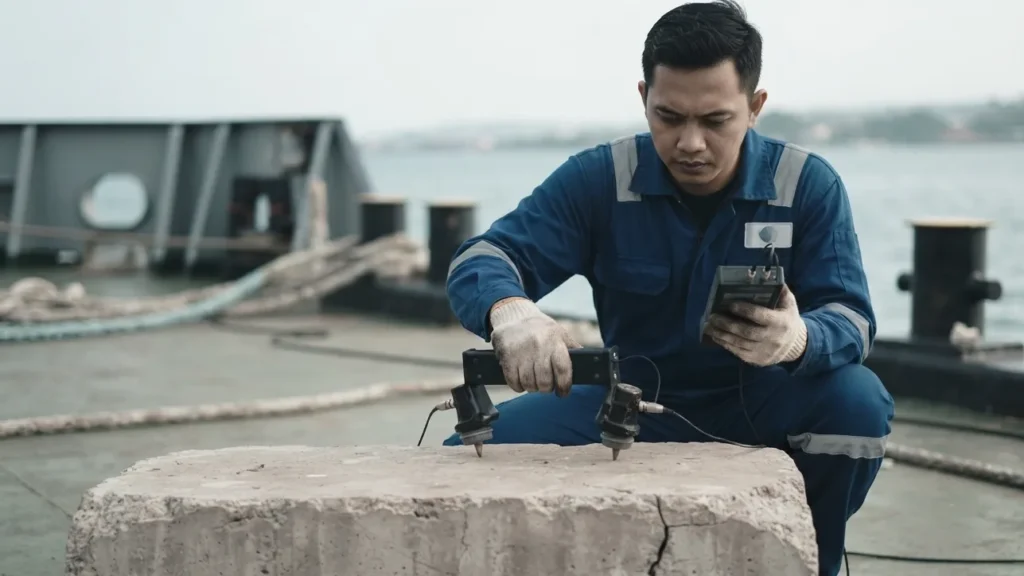

Strength Meter NOVOTEST IPSM-U+T+D hadir sebagai jawaban atas tantangan inspeksi ballast yang kompleks. Alat ini menggabungkan tiga mode pengujian dalam satu perangkat portabel: ultrasonik (U), taktil (T), dan pendulum (D). Untuk keperluan inspeksi ballast beton, fokus utama diarahkan pada mode ultrasonik yang bekerja berdasarkan prinsip pulse-echo.

Prinsip kerjanya sangat ilmiah. Probe ultrasonik memancarkan gelombang suara frekuensi tinggi (50-100 kHz) ke dalam material beton. Gelombang ini merambat melalui medium dan dipantulkan kembali oleh antarmuka dengan densitas berbeda. Kecepatan rambat gelombang ultrasonik berkorelasi langsung dengan kepadatan dan modulus elastisitas material—semakin cepat rambatannya, semakin tinggi kepadatan beton. Jika terdapat zona dengan kepadatan rendah, waktu tempuh gelombang akan lebih lama, mengindikasikan adanya anomali internal.

Keunggulan utama NOVOTEST IPSM-U+T+D terletak pada kemampuannya mengukur strength dan uniformity secara simultan dengan probe T+D. Mode taktil mengukur kekerasan permukaan dengan metode Schmidt hammer yang terintegrasi, sementara mode ultrasonik memetakan kondisi internal. Kombinasi data ini menghasilkan profil kekuatan material yang komprehensif. Alat ini juga dibekali layar LCD berwarna untuk pembacaan hasil secara real-time, memori internal untuk menyimpan data pengukuran, dan kemampuan komunikasi dengan PC untuk analisis lanjutan.

Berikut spesifikasi teknis utama Strength Meter NOVOTEST IPSM-U+T+D:

Prosedur pengujian dimulai dengan kalibrasi alat menggunakan blok referensi standar. Selanjutnya, tim menandai grid pengukuran pada permukaan ballast yang dapat diakses. Probe ultrasonik diletakkan pada setiap titik grid, dan waktu tempuh gelombang dicatat. Alat secara otomatis menghitung kekuatan, densitas, dan modulus elastisitas berdasarkan grafik kalibrasi yang sudah terpasang. Proses ini berlangsung cepat, hanya membutuhkan waktu kurang dari satu menit per titik pengukuran.

Implementasi Solusi di Lapangan

Tim inspeksi menyusun rencana pengukuran berbasis risiko dengan prioritas pada zona kritis ballast. Zona-zona ini mencakup area di bawah engine room yang mengalami getaran tinggi selama bertahun-tahun, area dekat sekat kedap air yang rawan rembesan, dan area dengan riwayat perbaikan lambung. Total area ballast mencapai 120 meter persegi.

Pelaksanaan pengukuran dilakukan pada 50 titik yang tersebar merata di seluruh zona kritis. Setiap titik pengukuran diberi kode koordinat untuk memudahkan pemetaan. Operator membawa unit elektronik NOVOTEST yang ringkas dan probe ultrasonik yang mudah dimanipulasi di ruang sempit. Proses pengambilan data berlangsung selama satu hari penuh, termasuk kalibrasi berkala untuk memastikan konsistensi hasil.

Hasil pengukuran langsung terlihat di layar LCD alat. Dari 50 titik yang diuji, 12 titik menunjukkan kecepatan rambat ultrasonik di bawah 3.500 m/s, mengindikasikan kepadatan rendah. Nilai normal untuk beton ballast kapal berkisar antara 3.800-4.200 m/s. Anomali ini terkonsentrasi di area dekat sekat kedap air, di mana terjadi segregasi agregat saat proses pengecoran bertahun-tahun lalu.

Langkah koreksi dirancang secara presisi. Area dengan kepadatan rendah dibatasi dan diberi tanda. Tim memutuskan untuk mengaplikasikan injeksi material perbaikan berupa grout semen khusus berdensitas tinggi pada zona-zona tersebut. Proses ini dilakukan melalui lubang bor kecil berdiameter 10 mm, yang kemudian ditutup kembali setelah injeksi selesai. Untuk area dengan defisit massa yang lebih signifikan, dilakukan penggantian parsial material ballast dengan beton baru yang dicor secara in situ dengan kontrol kualitas ketat.

Hasil dan Analisis Data

Data hasil pengukuran NOVOTEST IPSM-U+T+D disajikan dalam tabel distribusi strength ballast:

Peta warna heterogenitas dibuat berdasarkan interpolasi data kecepatan ultrasonik. Area berwarna merah terkonsentrasi di zona B dan E, menunjukkan kepadatan rendah yang signifikan. Analisis kuantitatif menunjukkan bahwa perbedaan kepadatan antara zona normal dan zona kritis mencapai 380 kg/m³. Dengan volume ballast total 45 meter kubik, defisit massa di zona anomali menyebabkan pergeseran pusat gravitasi kapal sebesar 12 cm ke arah portside.

Perhitungan margin stabilitas kapal sebelum perbaikan menunjukkan bahwa metacentric height (GM) kapal hanya 0,65 meter, di bawah standar minimum 0,75 meter untuk kapal kargo kelas menengah. Setelah proses injeksi dan penggantian ballast, kecepatan ultrasonik di zona anomali meningkat menjadi rata-rata 3.980 m/s, setara dengan kepadatan 2.350 kg/m³. Verifikasi dengan uji kemiringan kapal (inclining test) menunjukkan peningkatan GM menjadi 0,85 meter, kembali ke batas aman operasional.

Insight & Lessons Learned

Studi kasus ini mengungkapkan bahwa ballast yang tampak seragam secara visual bisa menyimpan diskontinuitas internal berbahaya. Material beton yang terlihat kompak di permukaan ternyata memiliki zona-zona sarang lebah atau segregasi agregat di bagian dalam. Tanpa teknologi deteksi yang tepat, masalah ini tidak terdeteksi hingga mencapai tahap kritis.

Strength meter ultrasonik NOVOTEST IPSM-U+T+D memberikan kepercayaan tinggi untuk inspeksi NDT pada struktur ballast kapal. Data kuantitatif berupa kecepatan rambat ultrasonik menghilangkan subjektivitas yang sering melekat pada metode hammer test konvensional. Kemampuan alat untuk menyimpan dan mentransfer data juga memungkinkan analisis tren dari waktu ke waktu, membuka peluang untuk pemeliharaan prediktif.

Deteksi dini kepadatan ballast yang tidak seragam mampu mencegah biaya perbaikan besar dan risiko kecelakaan. Biaya inspeksi menggunakan NOVOTEST jauh lebih rendah dibandingkan dengan biaya perbaikan darurat di dok kering atau, lebih parahnya, biaya penyelamatan kapal yang terbalik. Hasil studi kasus ini menunjukkan penghematan hingga 60% dibandingkan jika masalah baru terdeteksi saat kapal mengalami kerusakan struktural.

Penggunaan rutin alat ini secara langsung meningkatkan budaya keselamatan di lingkungan galangan kapal dan perusahaan pelayaran. Data objektif hasil pengukuran memudahkan komunikasi antara tim teknis, manajemen, dan pemilik kapal. Setiap keputusan perbaikan didukung oleh bukti kuantitatif yang tidak terbantahkan.

Rekomendasi untuk Industri Serupa

Industri perkapalan, konstruksi lepas pantai, dan manufaktur alat berat perlu mengadopsi strength meter ultrasonik dalam prosedur inspeksi rutin. Berikut rekomendasi praktis yang dapat diimplementasikan:

1. Susun SOP inspeksi ballast berbasis ultrasonik yang mencakup frekuensi pengukuran, grid standar, dan kriteria keberterimaan. Zona-zona kritis seperti area di bawah mesin utama, dekat sekat kedap air, dan area yang pernah mengalami perbaikan harus mendapat prioritas lebih tinggi. SOP ini wajib menjadi bagian dari sistem manajemen keselamatan kapal.
2. Lakukan pelatihan dan sertifikasi teknis bagi personel inspeksi. Pengoperasian NOVOTEST IPSM-U+T+D tidak sulit, tetapi interpretasi data memerlukan pemahaman tentang hubungan kecepatan ultrasonik dengan parameter mekanik material. Sertifikasi ini memastikan konsistensi kualitas inspeksi di seluruh armada kapal.
3. Integrasikan data hasil pengukuran dengan sistem manajemen keselamatan kapal. Setiap kapal harus memiliki database kepadatan ballast yang diperbarui secara berkala, memungkinkan deteksi tren penurunan kualitas material secara dini. Data ini juga berguna untuk perencanaan docking dan perawatan preventif.
4. Aplikasi strength meter ini tidak terbatas pada ballast kapal. Struktur beton lainnya seperti dermaga, pondasi turbin angin lepas pantai, elemen pracetak jembatan, dan bangunan tahan gempa juga mendapat manfaat dari inspeksi ultrasonik yang cepat dan non-destruktif.

Kesimpulan

Ketidakstabilan kapal yang sering dianggap sebagai masalah hidrodinamika ternyata bisa bermula dari akar yang lebih dalam: ketidakhomogenan kepadatan beton ballast permanen. Fenomena list statis kronis dan rolling berlebih yang dialami kapal studi kasus terbukti berkorelasi kuat dengan variasi kepadatan ballast, yang baru terungkap setelah inspeksi ultrasonik menggunakan NOVOTEST IPSM-U+T+D.

Strength Meter NOVOTEST IPSM-U+T+D menawarkan solusi deteksi cepat, akurat, dan sepenuhnya non-destruktif. Kemampuan alat ini untuk mengukur strength, uniformity, dan kepadatan material secara simultan dalam tiga mode—ultrasonik, taktil, dan pendulum—menjadikannya instrumen yang sangat fleksibel untuk berbagai aplikasi inspeksi material konstruksi. Hasil pengukuran kuantitatif yang langsung terbaca di layar menghilangkan spekulasi dan memungkinkan pengambilan keputusan berbasis data.

Implementasi di kapal studi kasus berhasil memulihkan stabilitas kapal setelah dilakukan tindakan korektif pada zona anomali. Metacentric height kapal kembali ke standar aman, dan uji kemiringan mengonfirmasi bahwa perbaikan telah mengembalikan margin keselamatan yang memadai. Keberhasilan ini merekomendasikan adopsi luas strength meter ultrasonik sebagai standar inspeksi ballast untuk pencegahan proaktif di seluruh industri perkapalan.

Sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri menyediakan Strength Meter NOVOTEST IPSM-U+T+D untuk memenuhi kebutuhan inspeksi material di berbagai sektor industri. Kami berkomitmen menjadi mitra pengadaan alat ukur yang andal, mendukung perusahaan Anda dalam menjaga kualitas produk dan keselamatan operasional. Untuk informasi lebih lanjut dan konsultasi kebutuhan perusahaan Anda, tim kami siap membantu merekomendasikan solusi pengukuran yang paling tepat sesuai aplikasi di lapangan.

FAQ

Apa itu strength meter NOVOTEST dan bagaimana cara kerjanya?

Strength meter NOVOTEST IPSM-U+T+D adalah alat ukur kekuatan material serbaguna yang menggabungkan tiga mode pengujian: ultrasonik, taktil, dan pendulum. Pada mode ultrasonik, alat ini memancarkan gelombang suara frekuensi tinggi ke dalam material. Kecepatan rambat gelombang tersebut diukur dan dikorelasikan dengan kepadatan serta modulus elastisitas material. Semakin padat material, semakin cepat gelombang merambat. Data ini kemudian dihitung oleh prosesor internal untuk menampilkan nilai kekuatan dan densitas secara real-time di layar LCD.

Mengapa kepadatan ballast kapal bisa bervariasi?

Variasi kepadatan ballast terjadi akibat ketidaksempurnaan proses pengecoran beton di galangan kapal. Rasio air-semen yang tidak seragam, segregasi agregat saat penuangan, perbedaan suhu curing di berbagai bagian kapal, dan getaran yang tidak merata saat pemadatan menciptakan zona-zona dengan tingkat kepadatan berbeda. Selain itu, faktor lingkungan operasional seperti getaran mesin selama bertahun-tahun, siklus termal, dan potensi rembesan air laut dapat memperburuk heterogenitas ini seiring waktu.

Bisakah NOVOTEST IPSM-U+T+D digunakan untuk menguji material selain beton?

Ya. NOVOTEST IPSM-U+T+D dirancang sebagai alat ukur kekuatan serbaguna. Pada mode ultrasonik efektif untuk beton, batu alam, kayu, dan material komposit. Mode taktil dengan probe kekerasan permukaan cocok untuk menguji logam seperti baja dan aluminium, memberikan nilai kekerasan yang dapat dikonversi menjadi kekuatan tarik. Mode pendulum khusus ditujukan untuk material lentur seperti karet, karet paduan, dan polimer. Fleksibilitas ini memungkinkan satu alat digunakan di berbagai kebutuhan inspeksi.

Bagaimana frekuensi inspeksi ballast yang direkomendasikan?

Frekuensi inspeksi idealnya disesuaikan dengan usia kapal dan kondisi operasional. Untuk kapal berusia di bawah 5 tahun, inspeksi baseline menggunakan NOVOTEST direkomendasikan saat docking pertama untuk menetapkan data referensi. Pada kapal berusia 5-15 tahun sebaiknya menjalani inspeksi setiap dua tahun sekali, atau lebih cepat jika menunjukkan gejala ketidakstabilan. Kapal di atas 15 tahun memerlukan inspeksi tahunan, mengingat risiko degradasi material yang lebih tinggi. Kapal yang beroperasi di perairan ekstrem atau sering mengalami cuaca buruk juga memerlukan inspeksi lebih sering.
