Korosi Pitting pada Pipa: Ukur Penipisan dengan NOVOTEST UD2303

Bayangkan sebuah pipa baja yang tampak kokoh dari luar, mengalirkan fluida bertekanan tinggi di fasilitas migas atau pembangkit listrik. Secara visual, permukaannya hanya menunjukkan bintik-bintik karat kecil yang sering diabaikan. Namun, di balik bintik itu, korosi pitting telah menggerogoti ketebalan dinding pipa secara diam-diam, menciptakan lubang-lubang kecil yang dapat menembus hingga kedalaman kritis. Data industri menunjukkan bahwa korosi pitting bertanggung jawab atas lebih dari 60 persen kegagalan pipa yang tidak terduga di sektor minyak dan gas, sering kali tanpa peringatan dini yang jelas.

Ketika dinding pipa yang tersisa sudah tidak mampu menahan tekanan operasi, kebocoran atau bahkan ledakan menjadi konsekuensi yang tak terelakkan. Di sinilah metode pengukuran ultrasonik non-destruktif memainkan peran vital. NOVOTEST UD2303 hadir sebagai alat ukur kecacatan ultrasonik yang memungkinkan insinyur dan inspektur NDT untuk mengukur korosi pitting pipa secara akurat, memetakan area penipisan, dan memvalidasi apakah ketebalan dinding yang tersisa masih memenuhi batas minimum yang disyaratkan standar internasional.

1. Tantangan Utama di Industri Perpipaan
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Ukur Ultrasonik Flaw Detector NOVOTEST UD2303
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat untuk Ukur Korosi Pitting Pipa
8. Kesimpulan
9. FAQ
   1. Apa itu korosi pitting dan mengapa berbahaya?
   2. Bagaimana cara NOVOTEST UD2303 mengukur kedalaman pitting?
   3. Apakah alat ini sesuai dengan standar ASME?
   4. Berapa sering inspeksi pitting perlu dilakukan?
10. References

Tantangan Utama di Industri Perpipaan

Korosi pitting merupakan mekanisme degradasi material yang terlokalisir dan agresif. Tidak seperti korosi merata yang mengurangi ketebalan secara seragam, pitting menyerang titik-titik spesifik pada permukaan logam, membentuk kavitas atau lubang sempit yang sulit dideteksi secara visual. Karakteristik ini menjadikan pitting sebagai ancaman serius di berbagai sektor industri, termasuk kilang minyak, pembangkit listrik tenaga uap, fasilitas petrokimia, dan jaringan distribusi gas.

Akibat dari kegagalan pipa akibat pitting melampaui kerugian finansial semata. Kebocoran hidrokarbon atau bahan kimia berbahaya dapat memicu bencana lingkungan, mengancam keselamatan pekerja, dan menghentikan operasi produksi selama berhari-hari. Regulator industri merespons risiko ini dengan menetapkan kode dan standar ketat. ASME B31.3 untuk perpipaan proses dan ASME Section VIII untuk bejana tekan mensyaratkan evaluasi ketebalan dinding minimum yang harus dipenuhi agar komponen tetap layak operasi. Standar ini memerlukan data kuantitatif hasil pengukuran, bukan estimasi visual.

Metode inspeksi tradisional seperti pemeriksaan visual dan penggunaan pit gauge memiliki keterbatasan fundamental. Pit gauge hanya mampu mengukur kedalaman lubang yang terlihat di permukaan, tetapi tidak dapat mendeteksi pitting yang tersembunyi di bawah lapisan produk korosi atau scale. Selain itu, metode ini sangat bergantung pada akses langsung ke permukaan logam dan tidak memberikan informasi mengenai ketebalan dinding yang tersisa di bawah lubang pitting. Keterbatasan ini menuntut pendekatan pengujian yang lebih canggih dan kuantitatif.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk mendiagnosis tingkat keparahan korosi pitting secara akurat, metode pengujian harus memenuhi beberapa persyaratan teknis yang spesifik. Pertama, alat harus mampu mengukur ketebalan dinding pada area dengan diameter pitting yang sangat kecil, sering kali hanya beberapa milimeter. Probe konvensional dengan diameter besar dapat melewatkan pitting kecil atau memberikan pembacaan rata-rata yang menyesatkan.

Kedua, teknik pulse-echo menjadi keharusan karena inspeksi sering kali hanya dapat dilakukan dari satu sisi pipa. Metode ini mengirimkan pulsa ultrasonik ke dalam material dan menganalisis sinyal yang dipantulkan dari dinding belakang atau dari diskontinuitas seperti pitting. Hilangnya sinyal echo atau pergeseran waktu tempuh pulsa mengindikasikan adanya penipisan lokal.

Ketiga, inspeksi harus bersifat multi-titik atau grid-based untuk memetakan distribusi pitting secara menyeluruh. Mengandalkan satu atau dua titik pengukuran tidak cukup untuk menangkap variasi ketebalan di area yang luas. Keempat, seluruh hasil pengukuran harus dapat divalidasi terhadap kriteria penerimaan yang ditetapkan dalam standar seperti tabel ketebalan minimum di ASME B31.3 atau formula desain di ASME Section VIII. Tanpa referensi standar, data pengukuran kehilangan konteks untuk pengambilan keputusan rekayasa.

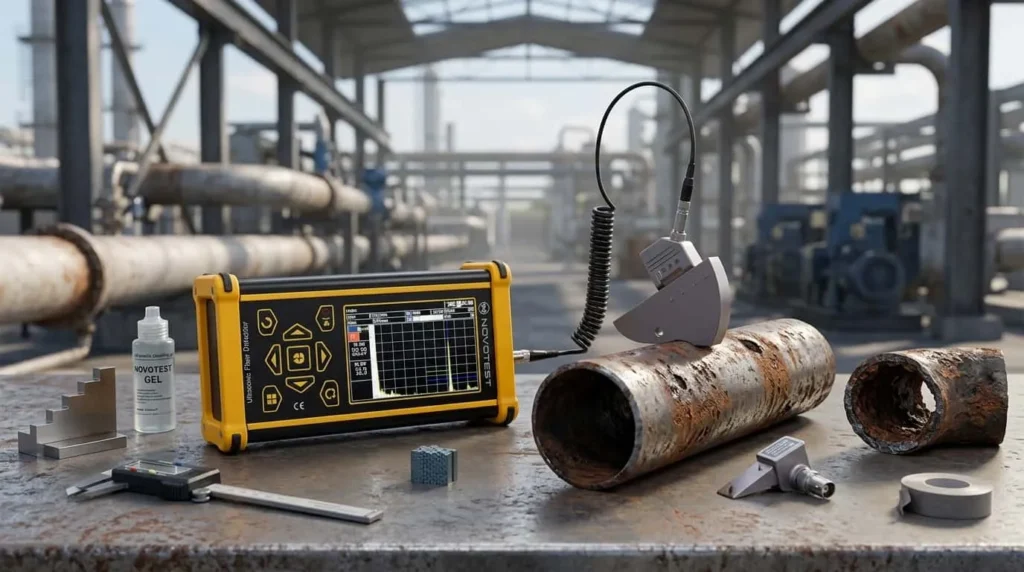

Solusi dengan Alat Ukur Ultrasonik Flaw Detector NOVOTEST UD2303

NOVOTEST UD2303 dirancang untuk menjawab tantangan spesifik dalam mengukur korosi pitting pipa. Sebagai alat ukur kecacatan ultrasonik portabel, perangkat ini mengintegrasikan layar sentuh berwarna yang intuitif untuk navigasi menu dan interpretasi sinyal secara real-time. Kemampuan deteksinya mencakup berbagai material, mulai dari baja karbon, baja tahan karat, hingga paduan non-ferrous yang umum digunakan dalam sistem perpipaan industri.

Untuk aplikasi pengukuran pitting, NOVOTEST UD2303 mendukung mode pulse-echo yang bekerja optimal dengan probe dual-element. Probe jenis ini memisahkan elemen pengirim dan penerima, menghasilkan resolusi tinggi pada area dekat permukaan dan sensitivitas superior terhadap cacat kecil seperti pitting. Fitur Automatic Signal Detection (ASD) dua-zona memungkinkan alat secara otomatis menandai sinyal yang melampaui threshold alarm, sehingga inspektur langsung mendapat peringatan ketika ketebalan mendekati batas minimum kritis.

Pencatatan data menjadi keunggulan signifikan lainnya. NOVOTEST UD2303 menyimpan hasil pengukuran secara digital, lengkap dengan parameter inspeksi dan waveform A-scan. Data ini dapat ditransfer untuk analisis tren korosi dari waktu ke waktu, mendukung program manajemen integritas aset berbasis Risk-Based Inspection (RBI). Dengan bobot hanya 500 gram dan baterai lithium-ion internal yang menyediakan operasi kontinu hingga 8 jam, perangkat ini siap digunakan dalam inspeksi lapangan yang menuntut mobilitas tinggi.

Cara Kerja dan Aplikasi di Lapangan

Proses inspeksi korosi pitting dengan NOVOTEST UD2303 dimulai dari tahap kalibrasi yang krusial. Inspektur perlu mengkalibrasi kecepatan gelombang ultrasonik sesuai dengan material pipa yang diuji. Alat ini mendukung rentang kecepatan 1000 hingga 9999 meter per detik, mencakup hampir semua material rekayasa. Kalibrasi diverifikasi menggunakan blok referensi standar dengan ketebalan yang diketahui untuk memastikan akurasi pengukuran.

Pemilihan probe menjadi langkah penentu kualitas data. Untuk mendeteksi pitting kecil, probe dual-element dengan frekuensi operasi antara 4 hingga 5 MHz direkomendasikan karena memberikan kompromi optimal antara resolusi dan penetrasi. Frekuensi yang lebih tinggi menghasilkan deteksi pitting yang lebih kecil, sementara frekuensi lebih rendah cocok untuk material dengan atenuasi tinggi atau permukaan kasar.

Setelah kalibrasi, inspektur menerapkan teknik pemindaian grid untuk memetakan area yang dicurigai mengalami korosi pitting. Grid dengan interval 25 hingga 50 milimeter diterapkan pada permukaan pipa, dan pengukuran dilakukan pada setiap titik perpotongan. Pada setiap titik, NOVOTEST UD2303 menampilkan waveform A-scan yang menunjukkan sinyal echo dari dinding belakang. Hilangnya sinyal echo atau pergeseran posisinya mengindikasikan adanya penipisan lokal. Alat ini secara otomatis menghitung ketebalan dinding berdasarkan waktu tempuh pulsa ultrasonik, dengan kesalahan pengukuran interval waktu tidak melebihi ±0,025 mikrodetik.

Data ketebalan dari seluruh grid kemudian dievaluasi terhadap batas minimum yang ditetapkan. Sebagai contoh, sesuai ASME B31.3, ketebalan dinding minimum untuk pipa NPS 8 Schedule 40 pada tekanan desain 600 psi mungkin mensyaratkan minimal 4,5 milimeter. Jika pengukuran NOVOTEST UD2303 menunjukkan beberapa titik dengan ketebalan hanya 2,8 milimeter, maka area tersebut dinyatakan tidak memenuhi kriteria penerimaan dan harus dilakukan perbaikan atau penggantian segmen pipa.

Studi Implementasi Singkat

Pertimbangkan skenario di sebuah stasiun pengumpul minyak. Tim inspeksi menemukan indikasi visual berupa bintik-bintik karat cokelat kemerahan pada pipa aliran minyak mentah berdiameter 10 inci. Operator mencurigai adanya korosi pitting di bawah lapisan scale. Tim kemudian mengerahkan NOVOTEST UD2303 dengan probe dual-element 5 MHz untuk melakukan inspeksi.

Area seluas 300 x 200 milimeter ditandai dengan grid berinterval 30 milimeter, menghasilkan total 70 titik pengukuran. Proses pemindaian menyelesaikan seluruh grid dalam waktu kurang dari 15 menit. Hasil pengukuran menunjukkan variasi ketebalan yang signifikan: mayoritas area masih memiliki ketebalan di atas 7 milimeter, namun lima titik di tengah grid menunjukkan penipisan drastis hingga 3,1 milimeter dan 2,7 milimeter.

Tim inspeksi mengevaluasi temuan ini terhadap persyaratan ASME B31.3. Berdasarkan perhitungan tekanan desain dan properti material, ketebalan minimum yang disyaratkan adalah 3,8 milimeter. Dengan demikian, dua titik dengan ketebalan 3,1 dan 2,7 milimeter berada jauh di bawah batas penerimaan. Manajemen aset memutuskan untuk menghentikan operasi segmen pipa tersebut dan menjadwalkan penggantian segera. Keputusan ini mencegah potensi kebocoran yang dapat mengakibatkan kerugian produksi dan risiko lingkungan yang signifikan.

Keunggulan Dibanding Metode Konvensional

Membandingkan NOVOTEST UD2303 dengan metode inspeksi tradisional memperjelas nilai tambah yang ditawarkan oleh teknologi ultrasonik digital. Inspeksi visual mengandalkan penglihatan manusia untuk menemukan indikasi korosi, namun pitting sering tersembunyi di bawah lapisan scale, cat, atau produk korosi. Metode ini subjektif dan tidak memberikan data kuantitatif tentang ketebalan dinding yang tersisa.

Pit gauge memberikan data numerik tentang kedalaman lubang, namun alat ini hanya mengukur dari permukaan luar ke dasar lubang yang terlihat. Jika pitting memiliki geometri undercut atau jika terdapat material korosi di dasar lubang, pembacaan menjadi tidak akurat. Selain itu, pit gauge sama sekali tidak memberikan informasi tentang ketebalan dinding di bawah lubang pitting, yang justru merupakan parameter kritis untuk evaluasi integritas.

Radiografi dapat mendeteksi kehilangan material, namun memerlukan akses kedua sisi pipa, waktu eksposur yang lama, dan prosedur keselamatan radiasi yang ketat. Metode ini juga kurang sensitif terhadap pitting kecil yang sejajar dengan arah sinar.

NOVOTEST UD2303 mengatasi seluruh keterbatasan tersebut. Sebagai metode non-destruktif, alat ini mengukur dari satu sisi saja. Kecepatan pemindaian mencapai ratusan titik dalam waktu singkat, dan perekaman digital menyimpan seluruh data waveform A-scan untuk analisis mendalam. Fitur DAC, TVG, dan DGS semakin memperkuat kemampuan evaluasi cacat sesuai kriteria standar internasional. Deteksi cacat di bawah permukaan yang tidak terlihat secara visual menjadi keunggulan yang tidak dapat ditandingi oleh metode konvensional.

Tips Memilih Produk yang Tepat untuk Ukur Korosi Pitting Pipa

Berinvestasi pada alat ukur korosi pitting pipa memerlukan pertimbangan teknis yang matang. Pertama, pastikan perangkat mendukung mode pulse-echo sebagai fondasi teknik inspeksi dari satu sisi. Tanpa mode ini, aplikasi pada pipa yang hanya dapat diakses dari permukaan luar menjadi tidak memungkinkan.

Kedua, pilih alat yang kompatibel dengan probe dual-element. Probe jenis ini memberikan resolusi superior untuk mendeteksi pitting kecil dan mengukur ketebalan di area dekat permukaan. NOVOTEST UD2303 unggul dalam aspek ini dengan dukungan rentang frekuensi operasi dari 1 hingga 10 MHz, memberikan fleksibilitas untuk berbagai kondisi inspeksi.

Ketiga, evaluasi kapasitas penyimpanan data dan kompatibilitas software analisis. Kemampuan merekam waveform A-scan, parameter pengukuran, dan koordinat titik inspeksi sangat berharga untuk analisis tren korosi dan dokumentasi kepatuhan terhadap standar. Keempat, lakukan uji coba kalibrasi dan pengukuran pada sampel dengan ketebalan dan cacat yang diketahui untuk memverifikasi akurasi dan kemudahan penggunaan alat sebelum melakukan pembelian.

Kesimpulan

Korosi pitting adalah ancaman serius yang diam-diam menggerogoti integritas sistem perpipaan di berbagai sektor industri. Sifatnya yang terlokalisir dan sulit dideteksi secara visual menuntut pendekatan inspeksi yang proaktif dan kuantitatif. NOVOTEST UD2303 menyediakan solusi pengukuran ultrasonik non-destruktif yang presisi untuk mendeteksi, mengukur, dan memetakan penipisan dinding akibat pitting.

Dengan dukungan mode pulse-echo, kompatibilitas probe dual-element, pencatatan data digital, dan fitur threshold alarm, alat ini memberdayakan insinyur dan inspektur NDT untuk memvalidasi kondisi pipa terhadap batas minimum yang ditetapkan oleh ASME B31.3 dan ASME Section VIII. Studi implementasi menunjukkan bagaimana deteksi dini penipisan kritis dapat mencegah kegagalan operasional yang mahal dan berbahaya. Mengadopsi teknologi inspeksi yang tepat merupakan langkah strategis untuk memastikan keandalan aset dan keselamatan operasi dalam jangka panjang.

Untuk mendukung kebutuhan inspeksi dan pengendalian kualitas di fasilitas Anda, CV. Java Multi Mandiri hadir sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia. Perusahaan ini menyediakan berbagai solusi pengukuran untuk kebutuhan industri, termasuk NOVOTEST UD2303 beserta probe dan aksesori pendukungnya. Dapatkan informasi lebih lanjut dan konsultasi kebutuhan perusahaan Anda untuk menemukan solusi pengukuran yang sesuai dengan aplikasi spesifik di lapangan.

FAQ

Apa itu korosi pitting dan mengapa berbahaya?

Korosi pitting adalah mekanisme korosi terlokalisir yang membentuk lubang-lubang kecil pada permukaan logam. Bahayanya terletak pada sifatnya yang sulit dideteksi secara visual dan kemampuannya menembus dinding pipa hingga menyebabkan kebocoran tanpa peringatan yang jelas. Pitting dapat berkembang dengan cepat pada baja tahan karat, baja karbon, dan paduan aluminium di lingkungan yang mengandung klorida, asam, atau kondisi oksigen rendah.

Bagaimana cara NOVOTEST UD2303 mengukur kedalaman pitting?

NOVOTEST UD2303 menggunakan teknik pulse-echo dengan mengirimkan pulsa ultrasonik ke dalam material melalui probe. Pulsa dipantulkan dari dinding belakang pipa atau dari diskontinuitas seperti pitting. Alat mengukur waktu tempuh pulsa dan menghitung ketebalan dinding berdasarkan kecepatan gelombang ultrasonik material. Probe dual-element memberikan resolusi tinggi untuk mendeteksi pitting kecil dan mengukur ketebalan di area berlubang sempit.

Apakah alat ini sesuai dengan standar ASME?

Ya, NOVOTEST UD2303 mendukung evaluasi hasil inspeksi yang mengacu pada kriteria penerimaan di standar ASME B31.3 (Process Piping) dan ASME Section VIII (Pressure Vessels). Alat ini menyediakan mode operasi DAC, TVG, DGS, dan AWS yang membantu inspektur membandingkan sinyal cacat dengan kurva referensi standar. Data pengukuran ketebalan dapat langsung dievaluasi terhadap ketebalan minimum yang ditetapkan dalam kode desain.

Berapa sering inspeksi pitting perlu dilakukan?

Frekuensi inspeksi bergantung pada beberapa faktor: laju korosi yang terukur, material pipa, kondisi operasi (temperatur, tekanan, komposisi fluida), dan tingkat risiko yang ditetapkan dalam program Risk-Based Inspection. Industri migas umumnya menerapkan interval inspeksi antara 3 hingga 5 tahun untuk area dengan risiko sedang, dan lebih pendek untuk area dengan laju korosi tinggi. Data tren ketebalan yang direkam dengan NOVOTEST UD2303 membantu menentukan interval inspeksi yang optimal.

Rekomendasi Flaw Detector

References

1. American Society of Mechanical Engineers. (2022). ASME B31.3: Process Piping. ASME Press.
2. American Society of Mechanical Engineers. (2021). ASME Boiler and Pressure Vessel Code, Section VIII: Rules for Construction of Pressure Vessels. ASME Press.
3. NACE International. (2018). SP0110-2018: Wet Gas Internal Corrosion Direct Assessment Methodology for Pipelines. NACE International.
4. American Petroleum Institute. (2016). API 570: Piping Inspection Code: In-service Inspection, Rating, Repair, and Alteration of Piping Systems. API Publishing Services.
5. Hellier, C. J. (2013). Handbook of Nondestructive Evaluation (2nd ed.). McGraw-Hill Education.
