PCE-CT 80HP-FN1D5-ICA – Coating Thickness Gauge 0–1500 µm | Kontrol Ketebalan Presisi & Siap Audit ISO

Dalam proyek EPC, ketebalan lapisan pelindung bukan sekadar angka di laporan QC. Cat pelindung yang terlalu tipis dapat mempercepat korosi pada pipa, tangki, struktur baja, hingga peralatan proses. Sebaliknya, lapisan yang terlalu tebal berpotensi menyebabkan retak, delaminasi, atau pemborosan material. Ketidaksesuaian ketebalan sering baru terdeteksi saat commissioning atau bahkan setelah serah terima proyek—ketika biaya perbaikan jauh lebih besar.

Pengukuran yang tidak akurat atau metode destruktif yang merusak lapisan juga dapat mengganggu jadwal kerja. Dalam konteks audit mutu dan sertifikasi, dokumentasi pengukuran yang tidak tertelusur menjadi risiko tambahan. Di sinilah kebutuhan akan alat ukur ketebalan coating yang presisi, non-destruktif, dan terdokumentasi dengan baik menjadi sangat krusial.

Deskripsi Singkat PCE-CT 80HP-FN1D5-ICA

PCE-CT 80HP-FN1D5-ICA adalah coating thickness gauge portabel untuk mengukur ketebalan lapisan pada material ferrous (Fe) dan non-ferrous (NFe). Alat ini dirancang untuk pengukuran pada baja, besi, aluminium, dan tembaga dengan rentang hingga 0–1500 µm.

Unit ini dilengkapi sensor dengan V-groove yang memudahkan pengukuran pada permukaan datar maupun melengkung. Fitur auto material detection memungkinkan alat secara otomatis menyesuaikan mode pengukuran antara magnetik (Fe) dan eddy current (NFe). Dengan memori hingga 2000 data dan sertifikat kalibrasi ISO, alat ini mendukung kebutuhan inspeksi proyek, audit mutu, hingga dokumentasi commissioning.

Keunggulan utamanya terletak pada kombinasi akurasi, fleksibilitas mode kalibrasi, dan kemudahan dokumentasi data melalui USB.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur ketebalan lapisan coating secara non-destruktif

• Digunakan pada substrat Fe (magnetik) dan NFe (non-magnetik)

• Menyediakan fungsi statistik: jumlah data, rata-rata, minimum, maksimum, dan standar deviasi

• Memberikan alarm batas atas dan bawah saat nilai melewati setpoint

Kegunaan Spesifik di Lapangan

Sebelum pekerjaan (pre-commissioning / incoming inspection):

• Verifikasi ketebalan primer atau intermediate coat sebelum top coat diaplikasikan

• Kontrol kualitas material coating dari vendor

Saat pekerjaan berlangsung (aplikasi lapangan):

• Monitoring ketebalan lapisan selama proses pengecatan

• Inspeksi pada pipa, tangki, struktur baja, atau peralatan mekanikal

Sesudah pekerjaan (final inspection):

• Dokumentasi hasil pengukuran untuk laporan QC

• Validasi ketebalan sesuai spesifikasi proyek atau standar internal

Mode Kerja / Metode Pengukuran

• Auto material detection (Fe + NFe)

• Magnet mode (Fe)

• Eddy current mode (NFe)

Mode ini membantu teknisi bekerja lebih cepat tanpa perlu mengganti alat saat berpindah material.

Bidang / Industri Pengguna

• Industri Oil & Gas – inspeksi coating pipa, tangki, dan struktur offshore

• Konstruksi & EPC – kontrol kualitas struktur baja dan fasilitas proses

• Industri Manufaktur – verifikasi lapisan pada komponen produksi

• Fabrikasi Baja – inspeksi sebelum pengiriman ke site

• Industri Energi & Power Plant – inspeksi proteksi korosi peralatan

Dalam konteks tersebut, alat berfungsi sebagai instrumen kontrol mutu dan verifikasi spesifikasi teknis.

Keunggulan / Highlights

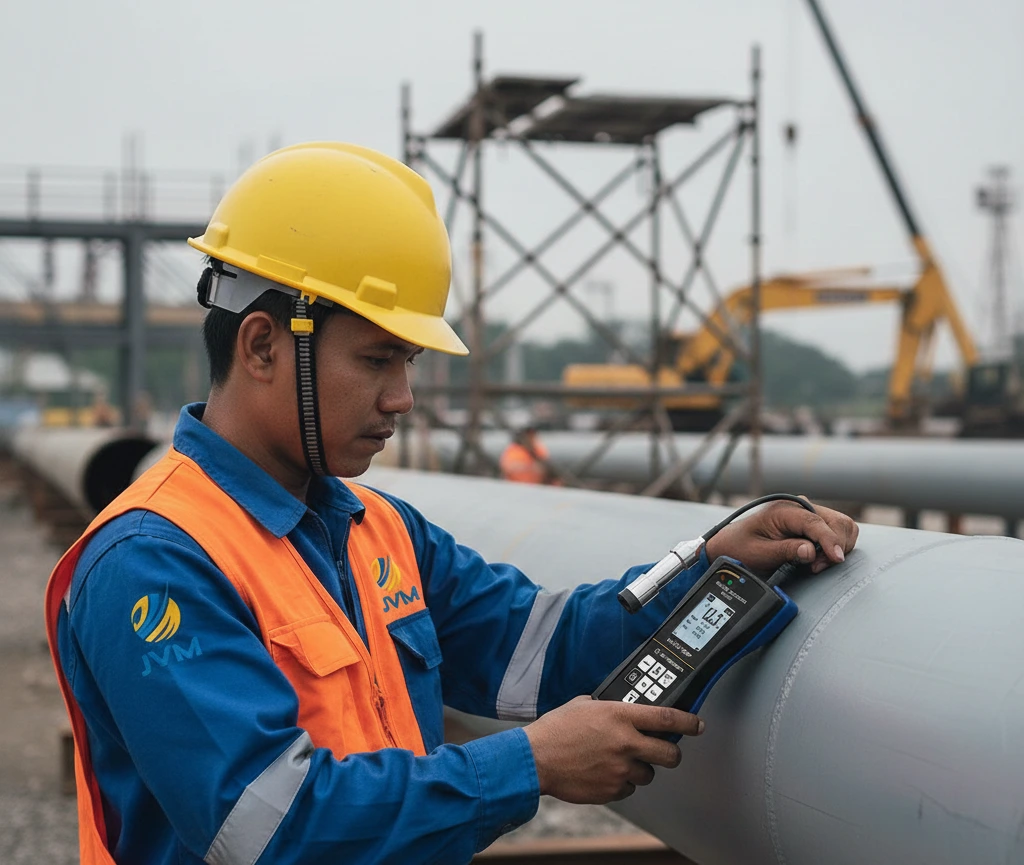

• Sensor dengan V-groove membantu teknisi mengukur permukaan melengkung seperti pipa

• Resolusi hingga 0,1 µm (<100 µm) untuk pengukuran lapisan tipis

• Memori hingga 2000 data mendukung dokumentasi proyek

• Fungsi statistik memudahkan analisis cepat di lapangan

• Alarm batas atas dan bawah membantu meminimalkan risiko kesalahan aplikasi

• Auto shutdown (3 menit) membantu efisiensi penggunaan baterai

• Sertifikat kalibrasi ISO mendukung kesiapan audit dan dokumentasi mutu

Fitur-fitur ini membantu teknisi bekerja lebih sistematis dan mengurangi potensi kesalahan pengukuran.

Perbandingan / Posisi Produk

Pendekatan non-destruktif dengan dokumentasi statistik memberikan nilai tambah dalam proyek berskala besar.

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan alat
   Pastikan baterai terpasang dan alat dalam kondisi bersih. Pilih satuan pengukuran (µm, mm, atau mils).

2. Kalibrasi
   Lakukan zero calibration pada substrat dasar. Jika diperlukan, gunakan multi-point calibration dengan foil standar.

3. Pemilihan mode
   Gunakan auto mode untuk deteksi otomatis Fe/NFe atau pilih mode manual sesuai kebutuhan.

4. Proses pengukuran
   Tempelkan probe secara tegak lurus pada permukaan. Tunggu hingga nilai stabil muncul di layar.

5. Penyimpanan data
   Simpan hasil pengukuran dalam memori. Gunakan mode GEN untuk penyimpanan grup otomatis.

6. Analisis cepat
   Gunakan fungsi statistik untuk melihat rata-rata atau deviasi standar di lapangan.

7. Transfer data
   Hubungkan ke komputer melalui USB untuk dokumentasi lebih lanjut.

Catatan: Pastikan permukaan bersih dari debu atau kontaminan untuk hasil yang lebih konsisten.

Cara Kerja / Metode Pengukuran

Pada material ferrous, alat menggunakan prinsip induksi magnetik. Sensor mendeteksi perubahan medan magnet akibat jarak antara probe dan substrat baja yang dipisahkan oleh lapisan coating.

Pada material non-ferrous seperti aluminium dan tembaga, alat menggunakan metode eddy current. Arus pusar yang dihasilkan akan berubah sesuai ketebalan lapisan non-konduktif di atasnya.

Auto material detection memungkinkan sistem mengenali jenis substrat tanpa pengaturan manual. Batasan pengukuran mengikuti radius minimum permukaan dan ketebalan minimum substrat sebagaimana tercantum pada spesifikasi.

Kelengkapan Produk

• 1 unit Coating Thickness Gauge PCE-CT 80HP-FN1D5-ICA

• 1 sensor

• 3 × 1.5 V AAA batteries

• 1 carrying case

• 1 set standard foils

• Calibration plates (Fe dan NFe)

• Instruction manual

• ISO-Calibration Certificate

Manfaat bagi Pengguna

• Mempercepat inspeksi lapangan tanpa merusak lapisan

• Meningkatkan konsistensi kualitas coating

• Mendukung dokumentasi proyek dan audit

• Mengurangi risiko rework akibat ketidaksesuaian ketebalan

• Membantu analisis cepat melalui fitur statistik

FAQ

Apakah alat ini bisa digunakan pada aluminium?
Ya, alat mendukung pengukuran pada material non-ferrous seperti aluminium dan tembaga.

Apakah perlu kalibrasi sebelum digunakan?
Disarankan melakukan zero calibration atau multi-point calibration untuk menjaga akurasi.

Apakah hasil bisa disimpan?
Ya, hingga 2000 data dapat disimpan dalam memori.

Apakah alat ini merusak coating?
Tidak, pengukuran dilakukan secara non-destruktif.

Apakah alat siap untuk audit mutu?
Unit ini dilengkapi sertifikat kalibrasi ISO yang mendukung dokumentasi pengujian.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya kontrol ketebalan coating dalam mendukung keberhasilan proyek EPC dan industri proses. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen pengukuran seperti PCE-CT 80HP-FN1D5-ICA dan perangkat pengujian industri lainnya untuk membantu perusahaan Anda menjaga kualitas, memastikan kesesuaian spesifikasi, dan mendukung kesiapan audit. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi coating di proyek Anda, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Thickness Gauge Unggulan untuk Kebutuhan Anda

Referensi

• Pratama, A., & Wibowo, S. (2019). Analisis Pengaruh Ketebalan Lapisan Cat terhadap Laju Korosi Baja Karbon pada Lingkungan Industri. Jurnal Rekayasa Mesin, 10(2), 75–82. Retrieved from https://journal.unnes.ac.id/nju/index.php/jrm/article/download/19654/10432
• Siregar, M. R., & Nugraha, D. (2020). Evaluasi Ketebalan Lapisan Pelindung Menggunakan Metode Non-Destruktif pada Struktur Baja. Jurnal Teknik Mesin Indonesia, 15(1), 33–40. Retrieved from https://journal.unnes.ac.id/nju/index.php/jtmi/article/download/23456/11230
• Hidayat, R., & Kurniawan, A. (2021). Implementasi Coating Thickness Gauge dalam Proses Quality Control Industri Manufaktur. Jurnal Instrumentasi dan Metrologi Indonesia, 3(2), 25–33. Retrieved from https://jurnalinstrumentasi.bsn.go.id/index.php/ji/article/download/298/167
