PCE-UCD 100 – Concrete Ultrasonic Tester | Analisis Kekuatan & Retak Beton

Dalam proyek konstruksi modern, kualitas beton menjadi faktor kritis yang menentukan umur layanan suatu struktur. Pile foundation, balok beton, hingga elemen struktur lain sering mengalami cacat internal seperti rongga (void), retak mikro, atau kepadatan yang tidak merata. Masalah ini sering kali tidak terlihat dari permukaan, tetapi dapat memengaruhi kekuatan struktural secara signifikan.

Jika cacat tersebut tidak terdeteksi sejak awal, risikonya bisa serius: penurunan kapasitas beban, kegagalan struktur, hingga kerugian biaya besar akibat perbaikan atau pembongkaran. Dalam konteks proyek infrastruktur seperti jembatan, gedung tinggi, atau fondasi dalam, kesalahan inspeksi dapat berdampak pada keselamatan publik.

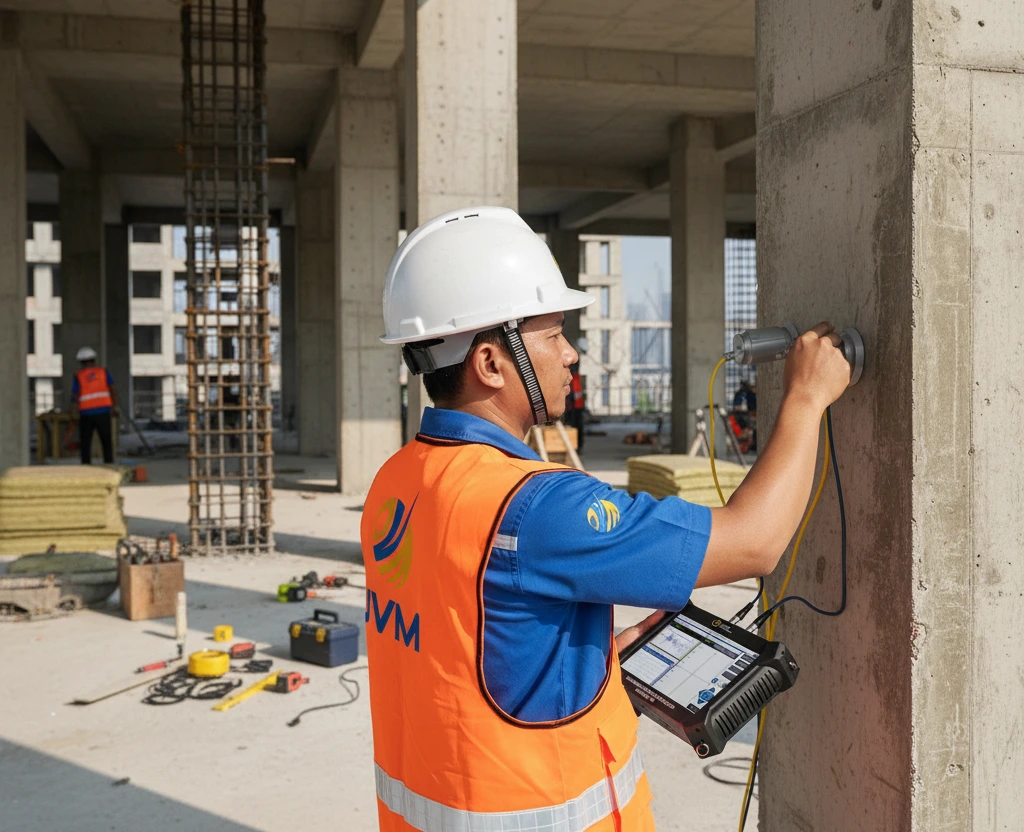

Karena itu, metode pengujian non-destruktif (Non-Destructive Testing / NDT) menjadi pendekatan yang semakin penting. Teknologi ultrasonik memungkinkan teknisi memeriksa kondisi internal beton tanpa merusak struktur. Salah satu perangkat yang dirancang untuk kebutuhan ini adalah Concrete Ultrasonic Tester PCE-UCD 100, alat pengujian material yang mampu mengevaluasi kekuatan beton, mendeteksi cacat internal, serta menganalisis retakan secara detail.

Deskripsi Singkat PCE-UCD 100

PCE-UCD 100 merupakan perangkat ultrasonic concrete tester yang dirancang untuk pengujian struktur beton secara non-destruktif. Alat ini memanfaatkan teknologi ultrasonic pulse detection untuk mengukur parameter akustik yang berkaitan dengan kualitas beton, termasuk kekuatan material, keberadaan rongga, serta kedalaman retakan.

Perangkat ini digunakan dalam berbagai inspeksi struktur seperti pile foundation, balok beton, maupun komponen beton lainnya. Dengan memanfaatkan sensor ultrasonik, alat ini mampu menganalisis propagasi gelombang suara dalam beton untuk mengidentifikasi perubahan kepadatan atau cacat internal.

Keunggulan utama alat ini antara lain:

• Analisis struktur beton tanpa merusak material

• Deteksi cacat internal seperti rongga dan retakan

• Kamera internal untuk pengukuran lebar retak

• Rentang frekuensi luas hingga 500 kHz

• Tampilan layar sentuh 10.1 inci untuk visualisasi data pengujian

Dengan kombinasi teknologi ultrasonik dan sistem analisis digital, perangkat ini membantu teknisi mendapatkan gambaran kondisi beton secara cepat dan akurat.

Fungsi & Kegunaan Produk

PCE-UCD 100 memiliki beberapa fungsi utama yang berkaitan dengan pengujian kualitas beton.

1. Pengujian Integritas Pile Beton

Metode transmisi gelombang ultrasonik digunakan untuk mengevaluasi integritas tiang fondasi.

Kegunaan di lapangan:

• memeriksa kepadatan beton

• mendeteksi cacat internal

• mengevaluasi kualitas pengecoran

2. Deteksi Rongga dan Area Tidak Padat

Alat ini dapat mengidentifikasi area beton yang memiliki:

• rongga udara

• cacat struktural

• kepadatan material tidak merata

Perubahan karakteristik gelombang ultrasonik digunakan sebagai indikator adanya anomali dalam struktur.

3. Pengukuran Kekuatan Beton

Metode ultrasonic rebound comprehensive method memungkinkan estimasi kekuatan beton secara non-destruktif.

Metode ini digunakan pada:

• evaluasi struktur existing

• inspeksi pasca konstruksi

• pemeriksaan kualitas beton sebelum commissioning

4. Pengukuran Kedalaman Retak

Dengan menggunakan sensor ultrasonik dan metode flat test, alat dapat memperkirakan kedalaman retakan pada beton.

5. Pengukuran Lebar Retak

PCE-UCD 100 juga dilengkapi kamera untuk analisis visual retakan, sehingga teknisi dapat:

• mengambil gambar retakan

• mengukur lebar retak langsung dari perangkat

• menyimpan data inspeksi secara digital

Keempat fungsi tersebut menjadikan alat ini cocok untuk inspeksi struktur beton secara komprehensif.

Bidang / Industri Pengguna

Perangkat ini digunakan oleh berbagai sektor yang berkaitan dengan inspeksi struktur beton:

• Konsultan teknik sipil – evaluasi kualitas struktur bangunan

• Kontraktor konstruksi – inspeksi beton selama pembangunan

• Laboratorium material – pengujian sifat beton

• Industri infrastruktur – pemeriksaan jembatan dan jalan

• Proyek geoteknik – evaluasi integritas pondasi

• Instansi pemerintah – inspeksi struktur publik

Keunggulan / Highlights

Beberapa aspek yang membuat perangkat ini relevan untuk penggunaan lapangan:

Mendukung keselamatan struktur

Deteksi cacat internal membantu teknisi mengidentifikasi potensi kegagalan struktur lebih awal.

Meminimalkan kerusakan material

Metode pengujian ultrasonik tidak merusak struktur sehingga cocok untuk inspeksi bangunan yang sudah beroperasi.

Mempercepat proses inspeksi

Pengujian dapat dilakukan langsung di lokasi tanpa perlu mengambil sampel beton.

Visualisasi hasil yang jelas

Layar sentuh memungkinkan teknisi melihat waveform dan parameter akustik secara real-time.

Mendukung dokumentasi pengujian

Data hasil inspeksi dapat disimpan dan diekspor melalui media penyimpanan digital.

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

Langkah penggunaan umum di lapangan:

1. Persiapan alat dan sensor ultrasonik.

2. Menghubungkan transducer ke unit utama.

3. Mengatur parameter pengujian melalui layar sentuh.

4. Menempatkan sensor pada titik pengukuran.

5. Memulai proses sampling gelombang ultrasonik.

6. Menganalisis waveform dan parameter akustik.

7. Menyimpan hasil pengujian ke memori perangkat.

Data pengujian kemudian dapat diekspor melalui USB untuk analisis lebih lanjut.

Cara Kerja / Metode Pengukuran

Alat ini bekerja dengan prinsip propagasi gelombang ultrasonik dalam material padat.

Prosesnya secara sederhana:

1. Transducer memancarkan gelombang ultrasonik ke dalam beton.

2. Gelombang merambat melalui material.

3. Sensor penerima menangkap gelombang yang kembali.

4. Sistem menghitung waktu tempuh gelombang.

Jika beton memiliki rongga atau retakan, maka:

• kecepatan gelombang berubah

• amplitudo sinyal berkurang

• pola waveform mengalami distorsi

Parameter tersebut kemudian dianalisis secara digital untuk menentukan kondisi internal beton.

Kelengkapan Produk

Paket perangkat biasanya mencakup:

• Unit utama PCE-UCD 100

• Sensor ultrasonik

• Kamera pengukur retakan

• Kabel sensor

• Gel kontak ultrasonik

• Kabel sinyal

• USB storage dengan software

• Strap pembawa

• Adaptor daya

• Carrying case pelindung

• Manual pengguna

Manfaat bagi Pengguna

Penggunaan alat ini memberikan sejumlah manfaat praktis bagi tim inspeksi:

• meningkatkan efisiensi inspeksi struktur beton

• membantu identifikasi cacat lebih awal

• mengurangi kebutuhan pengujian destruktif

• meningkatkan kualitas dokumentasi pengujian

• membantu pengambilan keputusan dalam pemeliharaan struktur

FAQ

Apakah alat ini bisa mendeteksi retakan pada beton?

Ya. Perangkat dapat mengukur kedalaman retakan menggunakan metode ultrasonik dan juga menganalisis lebar retakan menggunakan kamera.

Apakah pengujian merusak struktur beton?

Tidak. Metode ultrasonik termasuk pengujian non-destruktif sehingga tidak merusak material.

Apakah alat ini dapat digunakan pada pondasi tiang beton?

Ya. Alat ini dapat digunakan untuk mengevaluasi integritas pile foundation menggunakan metode transmisi gelombang ultrasonik.

Apakah perlu kalibrasi sebelum digunakan?

Biasanya dilakukan pengaturan parameter awal untuk memastikan pembacaan sensor akurat.

Apakah hasil pengujian bisa disimpan?

Ya. Data pengujian dapat disimpan di memori internal dan diekspor melalui USB.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya instrumen pengujian material dalam mendukung berbagai proses penelitian dan inspeksi industri Anda. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-UCD 100 Concrete Ultrasonic Tester serta perangkat laboratorium lainnya untuk membantu perusahaan Anda meningkatkan akurasi evaluasi struktur beton, memastikan kontrol kualitas konstruksi yang konsisten, dan memenuhi standar inspeksi teknik sipil modern. Jika Anda ingin meningkatkan efisiensi dan keandalan pengujian beton pada proyek infrastruktur atau konstruksi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Concrete Tester Unggulan untuk Kebutuhan Anda

Referensi

• Jedidi, M. (2022). Evaluation of Concrete by Non-destructive Ultrasonic Pulse Velocity Method. Civil Engineering and Architecture, 10(4), 1623–1630. Retrieved from http://www.hrpub.org/download/20220630/CEA31-14815929.pdf

• Forero, E., Sánchez, J., & Vidal, J. (2022). Strength of Concrete through Ultrasonic Pulse Velocity and Uniaxial Compressive Strength Tests. International Journal of Technology, 13(1). Retrieved from https://ijtech.eng.ui.ac.id/download/article/4819

• Lorenzi, A., & Campos, R. (2013). Ultrasonic Pulse Velocity Analysis in Concrete Specimens. Journal of Nondestructive Evaluation. Retrieved from https://www.researchgate.net/profile/Alexandre-Lorenzi/publication/237322793_Ultrasonic_pulse_velocity_analysis_in_concrete_specimens/links/0a85e53ac8b3471129000000/Ultrasonic-pulse-velocity-analysis-in-concrete-specimens.pdf

• Shariati, M., Mafipour, M. S., & Mehrabi, P. (2020). Assessment of Concrete Compressive Strength by Ultrasonic Pulse Velocity Method. Journal of Engineering Research. Retrieved from https://iasj.rdd.edu.iq/journals/uploads/2025/02/22/091785f56f384919371423ca87523ffe.pdf
