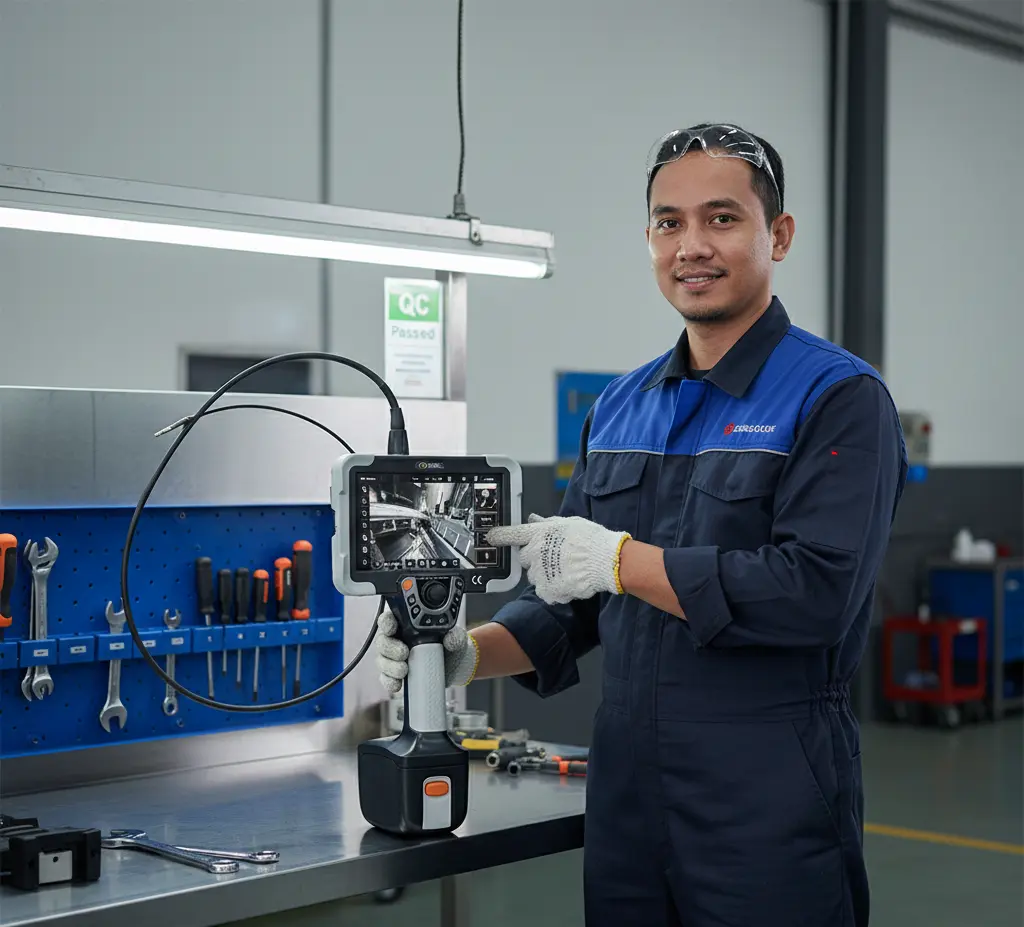

PCE-VE 1500-38209: Videoscope Dual Camera untuk Inspeksi Mesin & Komponen Otomotif Tanpa Bongkar

Di workshop otomotif modern, lini manufaktur, dan fasilitas maintenance, masalah paling mahal sering datang dari area yang paling sulit dilihat: ruang bakar, jalur intake–exhaust, rumah bearing, celah sempit di housing transmisi, atau bagian dalam komponen yang hanya punya akses inspeksi beberapa milimeter. Saat inspeksi mengandalkan pembongkaran, keputusan menjadi lambat: downtime naik, risiko human error bertambah, dan biaya pekerjaan membesar karena banyak komponen harus dibuka hanya untuk “memastikan”.

Risikonya bukan sekadar waktu. Cacat kecil seperti retak rambut, serpihan asing (FOD), korosi dini, atau aus tidak merata bisa lolos bila inspeksi visual tidak memadai. Di konteks kualitas (QC) dan reliability, kegagalan mendeteksi indikasi awal dapat berubah menjadi klaim garansi, rework besar, atau bahkan kegagalan fungsional di lapangan. Karena itu, industri membutuhkan alat inspeksi visual yang mampu masuk ke bukaan sangat sempit, memberi orientasi yang jelas, dan memungkinkan dokumentasi yang rapi untuk keputusan teknis.

Di sinilah videoscope berperan: alat inspeksi visual fleksibel yang membawa kamera dan pencahayaan ke lokasi tersembunyi, tanpa membongkar komponen. Untuk kebutuhan otomotif dan inspeksi mesin yang menuntut orientasi cepat di ruang sempit, PCE-VE 1500-38209 menonjol karena menggabungkan dua kamera (depan dan samping) dalam satu kepala kamera, sehingga teknisi bisa melihat “ke arah maju” sekaligus “ke sisi” saat menavigasi area yang ketat.

Deskripsi Singkat PCE-VE 1500-38209

PCE-VE 1500-38209 adalah videoscope/borescope industri untuk inspeksi kendaraan, mesin, dan komponen mekanik melalui akses sempit. Model ini merupakan anggota seri PCE-VE 1500 yang khusus dibekali dua kamera pada kepala kamera: satu menghadap depan (0°) dan satu menghadap samping (90°). Pengguna dapat menampilkan salah satu kamera, atau keduanya secara berdampingan pada layar sentuh 7 inci, sehingga orientasi saat inspeksi jauh lebih mudah.

Secara fisik, kamera cable berdiameter 3,8 mm dengan panjang sekitar 2 m, dipadukan dengan kepala kamera bermotor 4 arah (4-way articulation) hingga 360° dan sudut tekuk sampai 190°. Pencahayaan LED dengan iluminansi hingga 50.000 lux membantu menjaga detail tetap terlihat pada rongga gelap.

Dari sisi dokumentasi, alat ini menyimpan foto (JPG) dan video (MP4), menyediakan fungsi pembesaran digital, anotasi sederhana, serta pembuatan laporan PDF berbasis gambar. Ini penting untuk proses QC, approval rework, hingga pelacakan temuan pada aktivitas maintenance.

Fungsi & Kegunaan Produk

Pertanyaan praktisnya: bisa dipakai buat apa?

Jenis inspeksi/pengukuran yang didukung

• Inspeksi visual internal komponen melalui bukaan sempit dengan kamera fleksibel diameter 3,8 mm.

• Pemantauan area depan dan area samping secara cepat berkat dual camera (0° dan 90°) serta tampilan berdampingan.

• Dokumentasi kondisi melalui foto dan video (JPG/MP4) untuk kebutuhan QC, audit proses, dan laporan perbaikan.

• Pembuatan test report dalam format PDF dari foto yang dipilih (berguna untuk serah-terima kerja dan evidence teknis).

• Pembesaran digital hingga 8x untuk membantu evaluasi detail permukaan (gores, pitting, korosi, residu).

Kondisi penggunaan yang umum

• Ruang sempit dengan akses terbatas (misalnya lubang busi, jalur intake, lubang inspeksi housing).

• Lingkungan gelap yang memerlukan pencahayaan internal LED yang dapat diatur.

• Kebutuhan orientasi cepat saat navigasi probe: kamera depan untuk “menembus” jalur, kamera samping untuk melihat dinding/permukaan di sisi ketika ruang gerak terbatas.

Masalah yang diselesaikan (contoh lapangan)

• Deteksi indikasi awal aus, retak, serpihan asing, atau korosi pada ruang bakar/komponen internal tanpa pembongkaran besar.

• Inspeksi kualitas finishing internal komponen (misalnya residu machining, burr, atau kontaminasi) sebelum perakitan.

• Verifikasi hasil perbaikan: sebelum–sesudah, dengan dokumentasi yang konsisten dan mudah dibagikan ke tim/klien.

Bidang / Industri Pengguna

• Industri otomotif (service, overhaul, remanufacturing, dan quality gate)

• Manufaktur & fabrikasi (inspeksi internal part, verifikasi kebersihan komponen)

• Maintenance & inspection (predictive/condition-based maintenance)

• Pembangkit listrik & utilitas (inspeksi area internal peralatan, akses terbatas)

• Aerospace & MRO (inspeksi internal mesin/komponen berbasis visual)

• Migas & proses industri (inspeksi area sempit pada peralatan, jalur, housing)

Keunggulan / Highlights

• Dual camera dalam satu kepala kamera: depan dan samping, sangat membantu orientasi di ruang sempit.

• Diameter probe 3,8 mm: masuk ke bukaan kecil yang sering “tidak ramah” untuk inspection camera umum.

• Artikulasi 4 arah bermotor 360° dengan joystick: navigasi lebih presisi saat mengejar area target.

• Layar sentuh 7 inci resolusi tinggi: memudahkan framing, zoom, dan review hasil di tempat kerja.

• Pencahayaan kuat hingga 50.000 lux: detail permukaan lebih mudah terbaca pada rongga gelap.

• Penyimpanan internal + SD sampai 128 GB dan konektivitas (USB/HDMI/WiFi): memudahkan transfer data dan presentasi temuan.

• Report PDF berbasis foto: menutup gap antara inspeksi dan administrasi QC.

Perbandingan & Posisi Produk

Dibanding metode manual/konvensional

Metode konvensional seperti membuka komponen untuk inspeksi, menggunakan senter dan cermin, atau inspeksi dari akses yang “seadanya” memiliki beberapa konsekuensi:

• Waktu inspeksi lebih lama dan downtime meningkat.

• Risiko kontaminasi/kerusakan saat bongkar-pasang.

• Sulit membuat dokumentasi visual yang konsisten untuk keputusan teknis.

Videoscope seperti PCE-VE 1500-38209 memindahkan proses “melihat” ke dalam komponen tanpa pembongkaran besar, sambil merekam bukti visual (foto/video) dan menyusunnya menjadi laporan.

Posisi dalam kategori alat sejenis (tanpa menyebut merek lain)

Dalam kelas videoscope portabel sekelasnya, PCE-VE 1500-38209 berada pada posisi yang relevan untuk pengguna yang:

• Membutuhkan orientasi visual cepat di ruang sempit (nilai tambah dual camera).

• Memerlukan probe ramping 3,8 mm dengan artikulasi bermotor.

• Perlu alur kerja dokumentasi di lapangan (review, anotasi, report PDF).

Tabel ringkas perbandingan berbasis manfaat

Spesifikasi Teknis

Spesifikasi berikut disusun dari dokumen produk PCE-VE 1500-38209 dan manual seri PCE-VE 1500.

Tata Cara Pemakaian

Berikut alur ringkas 5–7 langkah yang realistis dipakai teknisi/QC di lapangan:

1. Pemeriksaan awal
   Pastikan unit, kabel, dan lensa bersih serta tidak ada kerusakan fisik. Pasang handle ke host, luruskan insertion tube, dan set arah probe ke 0°.

2. Menyalakan perangkat
   Tekan tombol power sekitar 3 detik sampai perangkat menyala.

3. Set pencahayaan dan mode tampilan
   Atur brightness LED sesuai kebutuhan (level 0–5). Pilih tampilan kamera: front, side, atau keduanya berdampingan untuk orientasi.

4. Proses inspeksi dan navigasi probe
   Masukkan tube perlahan ke area inspeksi. Gunakan joystick untuk mengarahkan kepala kamera sesuai target, dan manfaatkan mode fast/slow bila tersedia untuk kontrol yang lebih halus.

5. Dokumentasi temuan
   Ambil foto (snapshot) atau rekam video sesuai kebutuhan. Jika perlu, bekukan (freeze) tampilan untuk menandai/menulis catatan singkat pada gambar.

6. Susun laporan singkat
   Pilih foto yang relevan dan buat test report PDF langsung dari perangkat untuk kebutuhan QC atau serah-terima kerja.

7. Selesai pakai: luruskan dan simpan dengan benar
   Sebelum menarik keluar, luruskan kembali probe untuk menghindari kerusakan. Matikan unit, bersihkan bagian depan dari residu, lalu simpan rapi di case.

Catatan penting keselamatan dan umur pakai:

• Hindari menekuk/menarik/memelintir kabel berlebihan agar tidak terjadi putus internal.

• Jangan gunakan untuk inspeksi pada peralatan yang sedang bergerak atau pada objek bertegangan.

Cara Kerja / Metode Pengukuran

PCE-VE 1500-38209 bekerja dengan prinsip inspeksi visual berbasis kamera mini yang ditempatkan pada ujung probe fleksibel. LED di sekitar kamera menerangi area inspeksi, lalu sensor kamera mengirimkan gambar ke layar sentuh 7 inci. Keunikan model 38209 adalah dua kamera yang terpasang sangat dekat pada kepala kamera: kamera depan membantu navigasi “lurus ke depan”, sementara kamera samping membantu membaca kondisi dinding/permukaan saat ruang gerak terbatas. Pengguna dapat menampilkan keduanya sekaligus untuk mempercepat orientasi.

Kepala kamera bermotor dengan artikulasi 4 arah dikendalikan joystick, sehingga sudut pandang bisa diarahkan presisi tanpa memaksa memutar seluruh probe. Di seri PCE-VE 1500 juga tersedia fungsi pendukung seperti picture-in-picture untuk membandingkan kondisi saat ini dengan gambar yang dibekukan/tersimpan, serta opsi menu measurement pada beberapa konfigurasi.

Kelengkapan Produk

Komponen kelengkapan dapat mengikuti paket pengiriman. Umumnya mencakup:

• Unit utama videoscope PCE-VE 1500-38209

• Baterai rechargeable 7,4 V 6400 mAh (umumnya 2 unit)

• Kartu memori 64 GB

• USB-C cable

• HDMI to Mini HDMI cable

• SD card reader

• Carrying case

• Instruction manual

Manfaat bagi Pengguna

• Efisiensi kerja
  Mengurangi kebutuhan bongkar-pasang hanya untuk inspeksi, mempercepat diagnosis dan keputusan rework.

• Peningkatan kualitas inspeksi
  Dual camera (depan + samping) membantu orientasi dan mengurangi blind spot saat inspeksi di ruang sempit.

• Penghematan biaya downtime
  Waktu inspeksi yang lebih singkat berdampak langsung pada ketersediaan unit/line dan biaya operasional.

• Pengurangan kesalahan dokumentasi
  Foto/video tersimpan rapi, dapat diberi watermark dan disusun menjadi laporan PDF di perangkat, sehingga evidence temuan lebih konsisten.

• Kolaborasi lebih cepat antar tim
  Output dapat dipindahkan melalui SD/USB/HDMI/WiFi untuk diskusi QC, engineering, atau pihak pelanggan.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual area internal kendaraan, mesin, dan komponen industri melalui akses sempit, tanpa pembongkaran besar.

2. Apakah pengukurannya merusak material?
   Tidak. Ini inspeksi visual: kamera dan pencahayaan memantau permukaan tanpa menggores atau memotong material, selama penggunaan probe dilakukan dengan hati-hati.

3. Bisa digunakan untuk material apa saja?
   Umumnya bisa untuk berbagai material (logam maupun non-logam) selama ada akses masuk probe dan permukaan dapat diterangi, misalnya housing logam, komponen mesin, pipa, dan rongga mekanik.

4. Apakah perlu kalibrasi?
   Untuk inspeksi visual, fokusnya adalah kualitas gambar dan kondisi perangkat. Pemeriksaan rutin meliputi kebersihan lensa, kondisi kabel, dan fungsi artikulasi. Bila menggunakan fitur measurement (bila ada pada konfigurasi), ikuti prosedur pada menu measurement dan pastikan titik karakteristik pada gambar cukup jelas.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi otomotif, QC inspector, maintenance engineer, reliability engineer, dan decision maker yang perlu bukti visual cepat untuk keputusan perbaikan atau penerimaan kualitas.
