PCE-BTM 2000A: Belt Tension Meter Untuk Menekan Downtime Dan Menjaga Umur Bearing Pada Sistem Belt Drive

Di lantai produksi, mesin jarang “rusak mendadak”. Biasanya ada gejala kecil yang diabaikan: bunyi berdecit pada belt, suhu bearing naik, hasil proses mulai tidak stabil, atau motor terasa lebih berat saat start. Pada banyak kasus, akar masalahnya sederhana tetapi berdampak besar: ketegangan belt (belt tension) tidak berada di set point yang tepat. Belt yang terlalu kendur bisa memicu slip, penurunan efisiensi transmisi daya, bahkan loncatan gigi pada timing belt. Sebaliknya, belt yang terlalu kencang mempercepat keausan belt, meningkatkan beban radial pada bearing, dan memperpendek umur komponen di sekitar pulley.

Risiko bila masalah ini tidak ditangani bukan hanya “belt putus”. Dampaknya merambat: downtime tidak terencana, biaya perbaikan yang lebih mahal karena kerusakan ikut ke bearing atau pulley, dan kualitas produk yang turun karena kecepatan/torque tidak konsisten. Di sistem conveyor, misalnya, perubahan tension bisa memengaruhi tracking dan menambah beban pada motor. Di area packaging atau motor-driven equipment, ketidaktepatan tension bisa membuat cycle time bergeser dan memicu scrap. Di sinilah kebutuhan alat ukur belt tension yang cepat, repeatable, dan bisa dipakai di area sempit menjadi masuk akal: Anda perlu mengukur, bukan menebak, agar keputusan setting tension berbasis data.

Deskripsi Singkat PCE-BTM 2000A

PCE-BTM 2000A adalah belt tension meter portabel berbasis pengukuran optik untuk menentukan frekuensi getaran belt (Hz) dan menghitung gaya trum/belt span force (N atau lbf) ketika belt dalam kondisi diam (stationary). Alat ini dirancang untuk kebutuhan maintenance, commissioning, dan quality assurance pada sistem belt drive—mulai dari V-belt, toothed/timing belt, ribbed belt, drive belt hingga conveyor belt.

Pengoperasiannya praktis: belt diberi impuls kecil hingga bergetar, sensor menangkap frekuensi alami, lalu perangkat menampilkan hasil dalam Hz dan, jika parameter belt dimasukkan, gaya trum dalam N/lbf. Dengan memori 15 folder dan 50 titik ukur per folder (total 750 data), alat ini mendukung pencatatan seri pengukuran untuk trending dan dokumentasi QC.

Keunggulan utamanya terasa di lapangan: sensor pada gooseneck fleksibel membantu pengukuran di ruang mesin yang sempit, menu multibahasa memudahkan standar kerja lintas tim, dan prosedur kalibrasi nol membantu menjaga konsistensi pembacaan.

Fungsi & Kegunaan Produk

Pertanyaan paling sering dari engineer dan teknisi adalah: “Bisa dipakai buat apa?” PCE-BTM 2000A menjawabnya dengan jelas karena ia bekerja di titik yang paling kritis pada belt drive: setting dan verifikasi pretension.

Jenis pengukuran yang dilakukan:

• Mengukur frekuensi getaran belt (Hz) saat belt diam (stationary) untuk verifikasi tension berbasis frekuensi.

• Menghitung gaya trum/belt span force dalam Newton (N) atau pound-force (lbf) dengan memasukkan massa belt per meter (kg/m) dan panjang trum (m).

Kondisi penggunaan yang sesuai:

• Commissioning setelah pemasangan belt baru atau setelah overhaul.

• Preventive maintenance berkala untuk memastikan tension tidak drift seiring waktu.

• Troubleshooting saat muncul slip, noise, vibrasi, atau temperatur bearing meningkat.

• Dokumentasi QA/QC untuk memastikan setting sesuai rekomendasi pabrikan belt/drive.

Masalah yang diselesaikan:

• Mengurangi ketergantungan pada “feeling” atau metode manual (deflection by hand) yang sulit repeatable.

• Mempercepat proses setting belt tension pada banyak titik ukur (multi-belt, multi-line).

• Menyediakan data terukur untuk membandingkan kondisi sebelum/sesudah perbaikan, serta membuat baseline untuk inspeksi berikutnya.

Bidang / Industri Pengguna

Target pengguna yang paling relevan (contoh umum komersial):

• Industri manufaktur & fabrikasi (line produksi berbasis motor dan belt drive)

• Industri otomotif (workshop, plant assembly, dan sistem auxiliary drive)

• Industri makanan & minuman (packaging line, conveyor, mixer/agitator)

• Industri farmasi & kosmetik (line filling/labeling yang sensitif pada stabilitas kecepatan)

• Industri logistik & pergudangan (conveyor system, sortation)

• Industri pulp & paper (konveyor, fan, dan drive sistem proses)

• Maintenance & inspection (maintenance contractor, reliability team)

• Machine builder & integrator (verifikasi sebelum handover/commissioning)

Keunggulan / Highlights

Berikut highlight yang biasanya langsung terasa manfaatnya di lapangan:

• Pengukuran optik frekuensi belt untuk hasil cepat dan repeatable.

• Menampilkan Hz sebagai pembacaan utama, dan bisa menampilkan gaya trum dalam N/lbf bila parameter belt dimasukkan.

• Memori internal 15 folder x 50 titik ukur (total 750 data) untuk dokumentasi dan trending.

• Sensor pada gooseneck fleksibel, membantu pengukuran di area sempit dan titik yang sulit dijangkau.

• Menu multibahasa (English, German, Spanish, French, Italian, Dutch) untuk standardisasi penggunaan.

• Dukungan aksesori opsional seperti sensor long gooseneck dengan coiled cable, tripod, dan mallet untuk meningkatkan konsistensi dan mengurangi pengaruh getaran manusia.

Perbandingan & Posisi Produk

Di banyak workshop dan plant, ketegangan belt masih dicek dengan metode manual: menekan belt (deflection), mengira-ngira kekencangan, atau mengandalkan pengalaman senior. Metode ini memang cepat, tetapi hasilnya sulit dibuktikan dan diulang—terutama saat tim berganti shift atau saat audit kualitas meminta data.

Dibanding metode manual/konvensional:

• Manual: cepat, tetapi subjektif, sulit repeatable, dan sulit jadi bukti QA.

• PCE-BTM 2000A: berbasis frekuensi (Hz) sehingga hasil lebih konsisten antar operator, lalu bisa dikonversi menjadi gaya trum (N/lbf) bila diperlukan untuk membandingkan dengan set point pabrikan.

Posisi dalam kategori alat sejenis:

• Termasuk kategori belt tension meter portabel untuk maintenance dan condition monitoring yang mengandalkan pengukuran frekuensi belt.

• Cocok untuk plant yang membutuhkan kombinasi: cepat dipakai, bisa menyimpan data, dan tetap mampu menjangkau titik sempit lewat sensor gooseneck.

Tabel ringkas perbandingan pendekatan:

Spesifikasi Teknis

Berikut spesifikasi teknis penting untuk kebutuhan engineer/QC.

Tata Cara Pemakaian

Versi ringkas 7 langkah yang praktis untuk SOP lapangan:

1. Persiapan alat
   Pasang baterai AA, sambungkan sensor ke socket dan kunci dengan knurled nut.

2. Nyalakan perangkat
   Tekan tombol On/Off hingga nama alat muncul di display.

3. Set dasar (disarankan)
   Atur date & time untuk keperluan penelusuran data dan dokumentasi.

4. Kalibrasi nol
   Letakkan alat pada permukaan datar; posisikan sensor di atas permukaan yang datar dan terang; jalankan Calibration hingga selesai.

5. (Opsional) Masukkan data belt untuk membaca gaya trum
   Di menu Force, masukkan massa belt per meter (kg/m) dan panjang trum (m).

6. Lakukan pengukuran

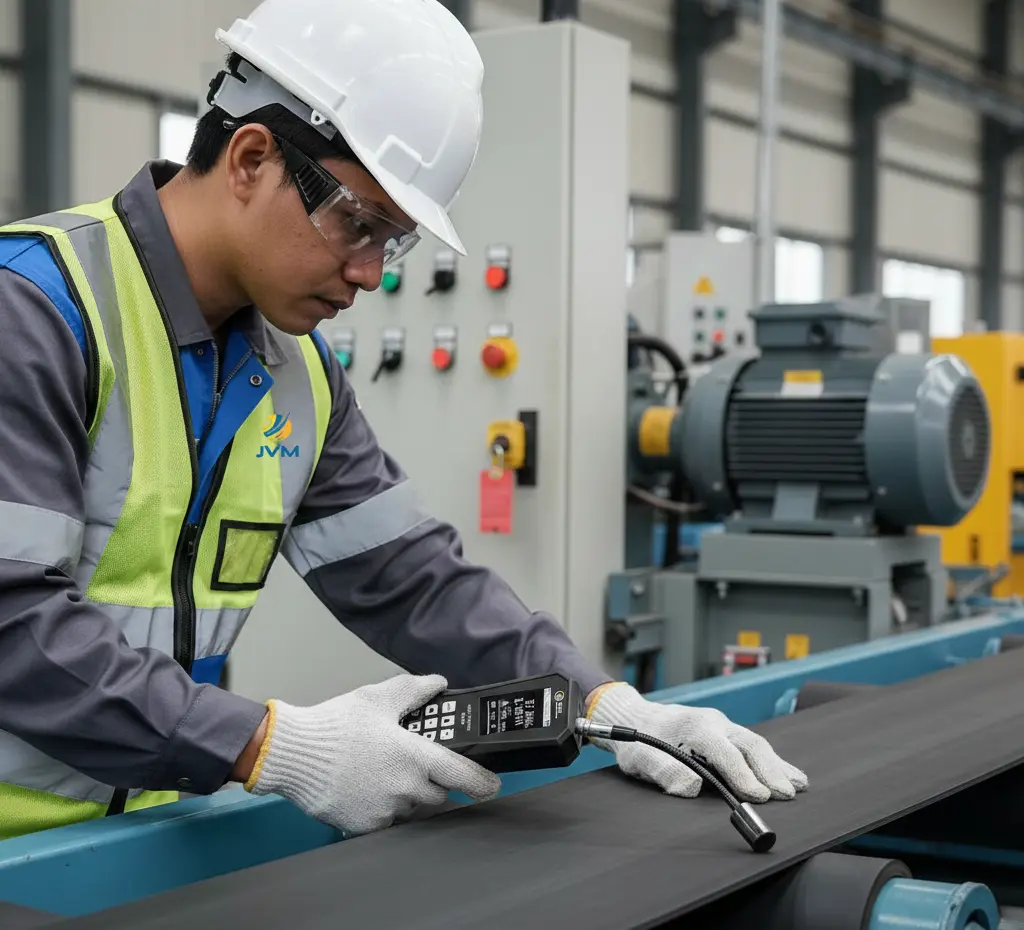

   Masuk measurement mode, posisikan sensor sejajar belt (diode/strip sejajar belt), jarak sensor ke belt 10–25 mm, idealnya di tengah load trum. Beri impuls kecil (misalnya dengan mallet) agar belt bergetar.

7. Simpan hasil
   Tekan OK untuk menyimpan pembacaan ke folder yang dipilih.

Catatan keselamatan penting: pastikan mesin off dan terkunci, jangan ukur pada belt yang sedang berjalan/berputar.

Cara Kerja / Metode Pengukuran

PCE-BTM 2000A bekerja dengan prinsip pengukuran optik terhadap frekuensi alami belt. Belt diberi impuls kecil sehingga berosilasi; sensor menangkap frekuensi getaran (Hz) dan menampilkannya sebagai hasil utama. Frekuensi ini sering menjadi acuan pabrikan belt/drive untuk setting pretension.

Jika pengguna memasukkan massa belt per meter dan panjang trum, alat dapat menghitung gaya trum (span force). Secara konsep, gaya meningkat seiring kenaikan frekuensi, dan berkaitan dengan parameter massa serta panjang bentang. Di manual, hubungan ini dituliskan dalam formula gaya trum: Ftrum = 4 × mmeter × ltrum² × f².

Implikasi praktisnya di lapangan:

• Anda bisa bekerja cepat dengan mode Hz saja untuk cek compliance terhadap spesifikasi berbasis frekuensi.

• Untuk kebutuhan engineering yang butuh gaya (N/lbf) sebagai angka yang lebih “mekanis”, Anda masukkan parameter belt sehingga hasil bisa dibandingkan langsung dengan set point gaya.

Kelengkapan Produk

Kelengkapan standar yang umum digunakan saat serah terima:

• Unit belt tension meter PCE-BTM 2000A

• Sensor dengan short gooseneck

• Magnetic holder

• PC calculation software

• 3 baterai AA

• Service bag

• User manual

Aksesori opsional yang sering membantu konsistensi:

• Spare sensor short gooseneck (untuk one-hand measurement)

• Sensor long gooseneck dengan coiled cable (untuk area sulit)

• Mallet untuk memudahkan pembangkitan frekuensi

• Tripod untuk mounting sensor agar mengurangi pengaruh getaran manusia

• ISO calibration certificate (opsional)

Manfaat bagi Pengguna

Manfaat yang biasanya paling cepat dirasakan tim maintenance, QC, dan engineer:

• Efisiensi kerja
  Setting tension lebih cepat karena verifikasi berbasis angka, bukan trial-error.

• Peningkatan kualitas dan stabilitas proses
  Belt drive yang stabil membantu menjaga kecepatan dan transmisi daya, sehingga variasi proses turun.

• Penghematan biaya jangka panjang
  Mengurangi risiko bearing damage akibat over-tension dan mengurangi slip/keausan akibat under-tension.

• Pengurangan kesalahan antar operator
  Pembacaan Hz lebih repeatable dan mudah distandardisasi dalam SOP, ditambah dukungan memori untuk bukti QC.

• Dokumentasi yang siap audit
  Penyimpanan data per folder memudahkan pencatatan per mesin, per line, atau per jadwal PM.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur frekuensi getaran belt (Hz) dan, bila data belt dimasukkan, menghitung gaya trum (N/lbf) untuk memastikan belt tension sesuai set point.

2. Apakah pengukurannya merusak material?
   Tidak. Pengukuran dilakukan pada belt yang diam dengan memberi impuls kecil agar bergetar; tidak perlu melubangi atau memotong belt.

3. Bisa digunakan untuk material/belt apa saja?
   Cocok untuk berbagai tipe belt drive seperti V-belt, toothed/timing belt, ribbed belt, drive belt, dan conveyor belt.

4. Apakah perlu kalibrasi?
   Disarankan melakukan kalibrasi nol setelah alat restart untuk menjaga konsistensi pembacaan. Prosesnya dilakukan di menu Calibration dengan sensor diarahkan ke permukaan datar dan terang.

5. Siapa yang paling cocok menggunakan alat ini?
   Teknisi maintenance, reliability engineer, QC, dan machine builder yang perlu verifikasi belt tension saat commissioning, preventive maintenance, atau troubleshooting.

Sebagai pemasok dan distributor alat ukur industri, CV. Java Multi Mandiri memahami bahwa pengukuran belt tension yang konsisten adalah kunci untuk menjaga reliabilitas mesin, mengurangi downtime, dan memperpanjang umur bearing serta belt pada sistem transmisi. Kami melayani kebutuhan bisnis dan aplikasi industri, menyediakan instrumen pengukuran seperti PCE-BTM 2000A Belt Tension Meter dan perangkat pengujian lainnya untuk membantu tim Anda membangun SOP perawatan berbasis data, mempercepat commissioning, serta mendukung dokumentasi QC yang rapi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam verifikasi belt tension di fasilitas Anda, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
