PCE-VE 270HR: Borescope 2,8 mm Untuk Inspeksi Cepat Tanpa Bongkar Mesin Dan Pipa

Kalau Anda bekerja di lab QA/QC, teaching lab kampus, pabrik farmasi, F&B, WTP/WWTP, industri proses-kimia, sampai akuakultur—ada satu masalah yang terasa “sepele” tapi sering jadi sumber biaya: bagian dalam peralatan itu sulit dilihat. Di atas kertas, pompa “normal”, heat exchanger “jalan”, pipa “mengalir”. Namun di lapangan, penyebab anomali biasanya tersembunyi di area yang tidak terjangkau mata: kerak di jalur sempit, serpihan gasket, korosi titik kecil, retak rambut, atau penumpukan residu di sudut yang tidak tersapu CIP.

Akibatnya, pemeriksaan sering jatuh ke dua ekstrem. Ekstrem pertama: dibongkar. Ini menghabiskan waktu, memerlukan shutdown, berisiko kontaminasi, dan kadang justru menimbulkan masalah baru saat re-assembly (misalignment, seal rusak, atau torsi tidak konsisten). Ekstrem kedua: “tebak-tebakan” berdasarkan indikator tidak langsung—tekanan naik, flow turun, temperatur drift—lalu mengganti komponen “yang dicurigai”. Cara kedua cepat, tetapi boros dan sulit dipertanggungjawabkan saat audit.

Di WTP/WWTP, misalnya, gangguan bisa berasal dari deposit pada housing pompa, katup, atau area sambungan yang tidak mudah diinspeksi. Pada farmasi dan biotek, inspeksi visual bagian dalam port, manifold, atau nozzle sering diperlukan untuk memastikan kebersihan dan integritas sebelum validasi proses. Pada F&B, residu protein/lemak yang menempel di area tertentu dapat menyebabkan off-flavor atau lonjakan mikroba meski parameter proses terlihat normal. Di industri plating/galvanis, kondisi bagian dalam tangki kecil, pipa injeksi, atau saluran sirkulasi bisa memengaruhi stabilitas bath—namun sumber masalahnya sering tidak terlihat.

Intinya: banyak tim butuh cara melihat “bukti visual” dari dalam, dengan cepat dan tanpa membongkar. Di situlah borescope (inspection camera) menjadi alat yang praktis—bukan untuk menggantikan pengukuran proses, melainkan untuk mengunci akar masalah dengan inspeksi visual yang dapat didokumentasikan.

Kamera inspeksi berdiameter kecil: prinsip kerja yang membuat “bagian dalam” jadi terlihat

Borescope modern bekerja seperti “mata tambahan” yang bisa masuk ke celah sempit. Di ujung kabel/probe terdapat kamera mini dan lampu LED yang menerangi ruang gelap di dalam mesin, pipa, atau rongga. Gambar dari kamera dikirim ke layar pada unit utama, sehingga operator dapat melihat kondisi permukaan internal secara real-time. Pada beberapa perangkat (termasuk PCE-VE 270HR), hasilnya bisa disimpan sebagai foto atau video untuk dokumentasi.

Mengapa diameter probe penting? Karena akses sering menjadi pembatas utama. Banyak titik inspeksi memiliki lubang servis kecil atau jalur yang sempit. Probe berdiameter 2,8 mm memungkinkan inspeksi masuk ke area yang lebih “rewel” dibanding probe besar. Di lingkungan QA/QC atau maintenance, “bisa masuk” sering kali lebih menentukan daripada resolusi super tinggi—sebab gambar yang cukup jelas tetapi dari titik yang tepat jauh lebih berguna daripada gambar sangat tajam namun tidak pernah sampai ke lokasi masalah.

Pencahayaan juga krusial. Permukaan bagian dalam biasanya memantulkan cahaya (logam, permukaan basah, atau deposit mengilap). LED di ujung probe membantu menstabilkan visibilitas, sementara pengaturan eksposur otomatis (sesuai spesifikasi perangkat) membantu mengurangi kerja manual saat kondisi terang-gelap berubah.

Nilai jangka panjangnya ada pada konsistensi inspeksi. Ketika inspeksi visual bisa dilakukan rutin dan terdokumentasi, tim bisa:

• membangun “baseline” kondisi internal (sebelum/ sesudah CIP, sebelum/ sesudah maintenance),

• membandingkan tren deposit/korosi dari waktu ke waktu,

• mempercepat investigasi deviasi,

• dan mengurangi pembongkaran yang tidak perlu.

Apa yang membuat PCE-VE 270HR relevan untuk inspeksi lapangan dan laboratorium

PCE-VE 270HR adalah automotive tester/borescope (kamera inspeksi) bertenaga baterai dengan probe berdiameter 2,8 mm yang dirancang untuk inspeksi bagian dalam motor/mesin dan komponen mesin. Dari informasi pada halaman produk, perangkat ini menonjol pada kombinasi berikut: probe kecil 2,8 mm, panjang kabel 2 m, perlindungan IP67 pada bagian probe/kamera, layar TFT 5 inci, pencahayaan 4 LED, penyimpanan ke micro SD, dan keluaran HDMI untuk ditampilkan ke monitor eksternal.

Yang menarik untuk konteks QA/QC dan industri proses adalah orientasinya yang praktis: cepat dibawa, tidak bergantung pada listrik dinding, dan hasil inspeksi bisa disimpan sebagai foto/video. Dalam audit, investigasi downtime, atau kegiatan teaching lab, dokumentasi visual sering menjadi penguat keputusan teknis—misalnya membuktikan adanya deposit pada area tertentu, atau menunjukkan kondisi permukaan sebelum tindakan perbaikan.

Selain itu, ada opsi probe dengan sudut pandang 90° (disebutkan pada bagian highlights). Untuk beberapa aplikasi, sudut pandang ini membantu melihat dinding samping/permukaan lateral pada rongga yang sempit—berguna saat inspeksi retak di sisi, kondisi seal seat, atau area yang tidak terlihat jika kamera hanya melihat “lurus ke depan”.

Desain dan ergonomi

Secara fisik, PCE-VE 270HR menggunakan konsep “handheld inspection camera”: unit utama dengan layar, tombol navigasi menu, dan konektor untuk probe/kabel. Dari spesifikasi resmi, dimensinya 200 × 130 × 58 mm dan bobotnya 595 g. Ukuran ini masih masuk kategori portabel—cukup besar untuk layar 5 inci, namun tidak terlalu besar untuk dibawa keliling area produksi atau lab. Di lapangan, bobot di bawah 1 kg biasanya masih nyaman untuk inspeksi singkat sampai menengah, terutama jika operator perlu memposisikan probe dengan hati-hati.

Catu daya menggunakan baterai Li-ion 3,7 V dengan kapasitas 5200 mAh, dan masa pakai baterai dinyatakan minimal 6 jam. Untuk penggunaan lapangan, angka ini realistis untuk satu shift inspeksi ringan—misalnya melakukan beberapa titik inspeksi pada beberapa mesin/line tanpa harus mencari stopkontak. Dalam praktik kerja, strategi yang sering dipakai adalah:

• isi daya penuh sebelum ronde inspeksi,

• siapkan micro SD untuk dokumentasi,

• dan gunakan output HDMI saat inspeksi kolaboratif (misalnya tim QA + maintenance melihat hasil yang sama pada monitor).

Batas lingkungan operasi dan penyimpanan dinyatakan -10 hingga 50 °C. Artinya, perangkat masih aman digunakan di area proses normal, ruang pompa, atau lokasi outdoor yang tidak ekstrem. Untuk perlindungan, bagian probe/kamera memiliki rating IP67 menurut spesifikasi—yang umumnya berarti terlindung dari debu dan tahan perendaman sementara. Ini penting saat inspeksi area lembap, ada kondensasi, atau kemungkinan kontak dengan air proses/air limbah dalam jumlah kecil. Namun, tetap disarankan menjaga unit utama (layar dan body) dari paparan cairan langsung, karena rating IP pada spesifikasi mengacu pada bagian tertentu (probe/kamera) sesuai konteks perangkat inspeksi.

Antarmuka dan pengalaman pengguna

PCE-VE 270HR menggunakan layar TFT 5 inci. Untuk inspeksi visual, layar besar membantu operator melihat detail permukaan: tekstur deposit, batas korosi, atau kontaminan yang menempel. Pada pekerjaan QA/QC, perbedaan “sedikit buram” vs “cukup jelas” bisa menentukan apakah temuan bisa dijadikan dasar tindakan.

Navigasi menu mendukung banyak bahasa: Jerman, Inggris, Cina, Spanyol, Portugis, Prancis, Rusia, Jepang, dan Korea. Ini berguna untuk organisasi multinasional atau teaching lab yang penggunanya beragam. Meskipun bahasa Indonesia tidak disebutkan, keberadaan menu multi-bahasa biasanya memudahkan training karena operator bisa memilih bahasa yang paling dekat dan konsisten di antara tim.

Dari sisi alur kerja, penyimpanan data dilakukan melalui micro SD (foto JPEG dan video MP4). Ini sederhana dan efektif: Anda inspeksi, simpan bukti, lalu keluarkan kartu untuk dipindahkan ke PC. Untuk kebutuhan audit, ini memudahkan pembuatan lampiran laporan: foto “sebelum-sesudah”, atau video yang menunjukkan lokasi dan konteks temuan. Ada juga output HDMI yang memungkinkan tampilan langsung ke monitor—berguna untuk:

• inspeksi bersama saat troubleshooting,

• sesi pelatihan operator,

• atau rapat cepat di shopfloor (tanpa berdesakan melihat layar kecil).

Sorotan fitur yang paling “kepake” untuk kerja inspeksi harian

Berikut fitur-fitur yang benar-benar terasa manfaatnya dalam pekerjaan inspeksi rutin, dengan mengacu pada spesifikasi resmi perangkat:

• Probe diameter 2,8 mm
  Manfaat: akses ke lubang dan jalur sempit. Dalam banyak kasus, ini mengurangi kebutuhan membongkar cover/komponen hanya untuk “melihat”.

• Panjang kabel 2 m (fleksibel)
  Manfaat: cukup untuk menjangkau bagian dalam mesin/pipa pendek, housing pompa, atau ruang di balik panel. Kabel fleksibel memudahkan manuver di jalur berbelok ringan.

• Perlindungan IP67 pada probe/kamera
  Manfaat: lebih aman untuk inspeksi lingkungan lembap, ada cipratan, atau area yang perlu dibersihkan.

• Pencahayaan 4 LED
  Manfaat: visibilitas di rongga gelap, mengurangi kebutuhan lampu eksternal yang sering tidak efektif pada ruang sempit.

• Penyimpanan foto dan video ke micro SD (JPEG/MP4)
  Manfaat: dokumentasi langsung untuk laporan QA, investigasi deviasi, atau catatan maintenance.

• Output HDMI
  Manfaat: kolaborasi real-time—tim bisa melihat di layar besar saat menentukan tindakan.

• Opsi probe dengan sudut pandang 90°
  Manfaat: membantu melihat permukaan samping/dinding saat inspeksi area yang tidak terlihat jika kamera lurus.

Catatan penting: resolusi kamera pada spesifikasi tercantum 400 × 400 px. Ini bukan angka “kamera konsumen” modern, tetapi dalam inspeksi teknis sering kali masih cukup untuk melihat kondisi makro seperti deposit, kerak, korosi, goresan, dan keberadaan benda asing—selama pencahayaan memadai dan jarak fokus sesuai.

Kontrol eksternal dan integrasi sistem

Untuk organisasi yang butuh jejak audit dan workflow pelaporan, PCE-VE 270HR menawarkan dua jalur integrasi yang paling praktis sesuai spesifikasi:

1. Micro SD sebagai media pemindahan data
   Foto (JPEG 400 × 400) dan video (MP4 400 × 400) disimpan ke micro SD. Cara ini paling “netral” karena tidak bergantung pada software khusus. Tim QA/QC bisa:

• membuat folder per tanggal/asset,

• menamai file sesuai tag mesin (mis. PUMP-03_before.jpg),

• lalu memasukkan bukti ke laporan investigasi atau CMMS/LIMS (jika organisasi mengatur demikian).

2. HDMI untuk tampilan ke monitor
   Output HDMI memudahkan inspeksi kolaboratif. Dalam rapat troubleshooting, sering terjadi debat: “itu kerak atau pantulan?” Dengan tampilan di monitor, diskusi lebih cepat karena semua orang melihat frame yang sama. Ini juga membantu teaching lab: instruktur menampilkan kondisi internal komponen ke kelas tanpa harus memutar perangkat dari tangan ke tangan.

Port micro USB juga tercantum pada spesifikasi sebagai antarmuka. Karena fungsi detailnya tidak dijelaskan pada sumber yang Anda berikan, bagian ini tidak akan mengasumsikan apakah micro USB dipakai untuk transfer data atau hanya untuk keperluan koneksi tertentu. Yang pasti, kabel micro USB termasuk dalam paket pengiriman menurut daftar delivery scope.

Spesifikasi teknis lengkap

Analogi sederhana untuk memahami angka-angka penting:

• Diameter 2,8 mm itu seperti “sebesar isi refill pulpen tipis”—cukup kecil untuk masuk ke lubang servis kecil yang biasanya tidak ramah untuk kamera biasa.

• Sudut pandang 120° itu seperti lensa agak “wide”, membantu melihat area lebih lebar dalam ruang sempit.

• Rentang field of view 5–50 mm menunjukkan perangkat dirancang untuk melihat objek dari jarak dekat; jadi saat inspeksi, posisi ujung probe relatif dekat ke permukaan yang ingin dilihat akan memberi hasil lebih informatif.

Panduan memilih komponen tambahan

Tabel ringkas pilihan konfigurasi inspeksi

Aksesori dalam paket pengiriman (delivery scope)

Berdasarkan daftar delivery scope pada sumber:

• 1× Automotive tester / borescope PCE-VE 270HR

• 1× Carrying case

• 1× Charger

• 1× HDMI cable

• 1× Micro USB cable

• 1× Stand

• 1× Instructions

Faktor yang memengaruhi kualitas hasil inspeksi (praktis di lapangan)

• Kebersihan permukaan lensa probe: percikan cairan, minyak, atau kondensasi dapat membuat gambar terlihat “berkabut”.

• Jarak ke objek: karena inspeksi ini jarak dekat, terlalu jauh membuat detail berkurang.

• Pantulan permukaan: logam mengilap atau permukaan basah bisa memantulkan LED; atur sudut probe dan jarak untuk mengurangi glare.

• Stabilitas tangan/posisi: gunakan stand (tersedia) saat perlu frame yang stabil untuk dokumentasi sebelum-sesudah.

Dua skenario pemakaian yang realistis di industri

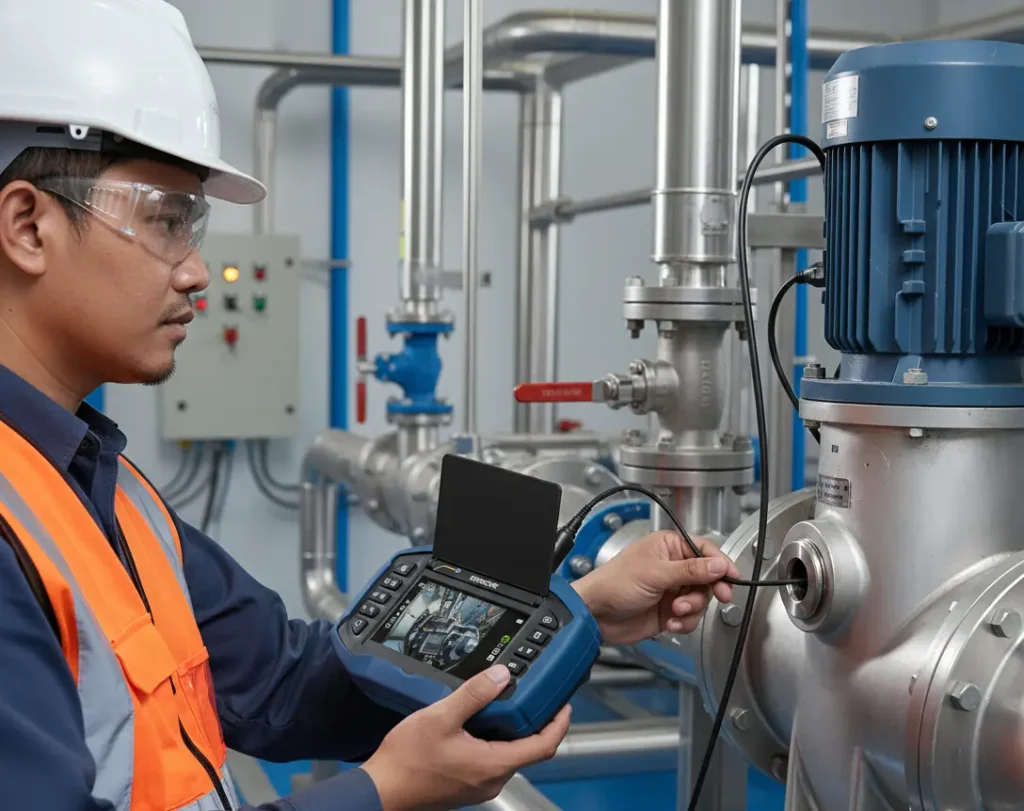

1) WTP/WWTP: investigasi cepat penurunan performa pompa tanpa bongkar total

Bayangkan tim operasi di instalasi air limbah melihat tren: debit turun pelan-pelan, konsumsi energi pompa naik, dan ada suara yang agak berbeda. Menghentikan pompa untuk bongkar total berarti risiko downtime, plus pekerjaan mekanik yang tidak kecil. Di sinilah borescope dipakai sebagai langkah investigasi awal.

Alur praktisnya:

• Operator membuka akses inspeksi yang tersedia (misalnya port atau area yang aman dibuka sesuai SOP).

• Probe 2,8 mm dimasukkan untuk melihat area internal yang relevan: kemungkinan deposit, benda asing, atau kondisi permukaan tertentu.

• Dengan LED di ujung probe, area gelap tetap terlihat.

• Jika temuan terlihat (misalnya penumpukan residu pada area tertentu), tim bisa memutuskan tindakan yang paling efisien: flushing, pembersihan lokal, atau barulah pembongkaran terencana.

Manfaat terbesarnya bukan “mengganti semua analisis”, tetapi memotong waktu dari “gejala” ke “hipotesis yang didukung bukti visual”. Dokumentasi foto/video di micro SD bisa langsung menjadi lampiran laporan trouble ticket.

2) Farmasi/F&B: dokumentasi visual titik sulit saat inspeksi kebersihan dan integritas peralatan

Dalam proses yang ketat (farmasi, biotek, minuman, dairy), kebersihan internal dan integritas permukaan peralatan sangat penting. Ada area-area yang sering jadi “blind spot”: bagian belakang fitting, area sempit dekat gasket, atau jalur kecil yang sulit diverifikasi dari luar.

Dengan borescope:

• Tim QA dapat melakukan inspeksi visual terarah pada titik rawan.

• Hasil inspeksi disimpan sebagai bukti (foto/video) untuk catatan internal, investigasi deviasi, atau pembelajaran operator.

• Output HDMI berguna saat inspeksi dilakukan bersama (QA, produksi, engineering) agar keputusan bisa diambil cepat.

Catatan realistis: untuk kebutuhan inspeksi yang menuntut detail mikro (misalnya karakterisasi permukaan sangat halus), perangkat inspeksi lain mungkin diperlukan. Namun untuk kebutuhan “apakah ada residu/kerak/benda asing/korosi yang terlihat”, borescope seperti PCE-VE 270HR sering memadai dan jauh lebih cepat.

Panduan cara menggunakan produk langkah demi langkah

Contoh berikut dibuat untuk konteks WTP/WWTP (karena masalah umum di lapangan adalah inspeksi internal pompa/pipa tanpa bongkar). Sesuaikan dengan SOP keselamatan dan prosedur fasilitas Anda.

1. Persiapan keselamatan dan area kerja

• Pastikan izin kerja dan isolasi energi sesuai prosedur (LOTO jika diperlukan).

• Pastikan area inspeksi aman dari tekanan, suhu tinggi, atau risiko paparan cairan berbahaya.

• Siapkan APD sesuai area (sarung tangan, kacamata, face shield bila perlu).

2. Siapkan perangkat

• Pastikan baterai cukup (spesifikasi menyebut minimal 6 jam).

• Pasang micro SD jika akan merekam foto/video.

• Bersihkan ujung probe sebelum digunakan untuk menghindari lensa buram.

3. Tentukan titik akses inspeksi

• Gunakan port inspeksi yang tersedia atau titik akses yang diizinkan SOP.

• Hindari memaksa probe ke jalur yang berisiko merusak kabel atau komponen internal.

4. Masukkan probe dan lakukan orientasi awal

• Masukkan probe perlahan.

• Gunakan layar 5” untuk menemukan orientasi: dinding, dasar, sambungan, atau permukaan target.

• Pastikan LED menerangi area yang diperiksa.

5. Dokumentasikan temuan penting

• Ambil foto pada titik yang menunjukkan konteks (misalnya area luas) dan detail (close-up deposit/korosi).

• Rekam video singkat saat perlu menunjukkan lokasi relatif (misalnya dari port masuk menuju titik temuan).

6. Jika menggunakan HDMI untuk kerja tim

• Hubungkan ke monitor untuk diskusi langsung.

• Tetapkan satu orang sebagai operator, satu orang sebagai pencatat temuan agar hasil inspeksi rapi.

7. Penutupan pekerjaan

• Tarik probe perlahan, bersihkan ujung probe.

• Simpan perangkat ke carrying case.

• Pindahkan file dari micro SD ke sistem pelaporan (folder per aset/tanggal) untuk jejak audit.

Kesimpulan dan rekomendasi

PCE-VE 270HR adalah borescope portabel yang fokus pada inspeksi praktis: probe kecil 2,8 mm untuk akses sempit, kabel fleksibel 2 m, pencahayaan 4 LED, layar TFT 5 inci, penyimpanan foto/video ke micro SD, dan output HDMI untuk tampilan eksternal. Dengan rating IP67 pada probe/kamera dan baterai yang dinyatakan minimal 6 jam, perangkat ini cocok sebagai alat inspeksi harian untuk tim yang perlu melihat bagian dalam mesin, pipa, atau komponen tanpa pembongkaran berlebihan.

Organisasi yang paling diuntungkan biasanya:

• QA/QC dan lab pengujian yang butuh dokumentasi visual untuk investigasi dan pelaporan,

• WTP/WWTP yang ingin mempercepat troubleshooting deposit/benda asing pada komponen,

• farmasi/biotek dan F&B yang melakukan inspeksi titik rawan kebersihan dan integritas,

• industri proses-kimia (termasuk plating/galvanis) yang ingin mengurangi trial-and-error saat mencari sumber masalah,

• teaching lab yang membutuhkan alat demonstrasi inspeksi internal dengan tampilan layar/HDMI.

Jika kebutuhan Anda adalah inspeksi visual cepat, terdokumentasi, dan dapat dilakukan tanpa bongkar, spesifikasi PCE-VE 270HR selaras dengan workflow tersebut. Jika kebutuhan Anda menuntut resolusi sangat tinggi untuk detail mikro, Anda bisa mempertimbangkan perangkat inspeksi lain—tetapi untuk banyak kasus lapangan, bukti visual yang “cukup jelas di lokasi yang tepat” adalah yang paling menyelamatkan waktu.

FAQ singkat

1. Apakah PCE-VE 270HR bisa merekam video untuk dokumentasi?
   Bisa. Spesifikasi menyebut penyimpanan image dan video ke micro SD, dengan format video MP4.

2. Apakah probe-nya tahan air?
   Pada spesifikasi tercantum derajat perlindungan IP67 untuk bagian probe/kamera, yang mendukung penggunaan di area lembap atau kondisi berdebu.

3. Bisa ditampilkan ke layar yang lebih besar?
   Bisa. Spesifikasi mencantumkan video output HDMI, dan kabel HDMI termasuk dalam paket pengiriman.

4. Berapa lama perangkat bisa dipakai tanpa isi ulang?
   Spesifikasi menyatakan masa pakai baterai minimal 6 jam, dengan baterai Li-ion 3,7 V 5200 mAh.

5. Apakah ada pilihan sudut pandang untuk melihat dinding samping?
   Pada bagian highlights disebutkan opsi miniature probe cable dengan viewing angle 90°.
