Cegah Penipisan Berlebihan Deep Drawing dengan Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A

Pergeseran lanskap manufaktur global kini menempatkan proses deep drawing pada titik kritis: permintaan komponen berdinding semakin tipis melonjak, sementara toleransi terhadap cacat mikro justru mengetat hingga level yang belum pernah terjadi sebelumnya. Data internal dari sejumlah klaster otomotif dan perangkat medis di Asia Tenggara memperlihatkan peningkatan frekuensi defect penipisan berlebihan hingga 18% dalam kurun 2020–2025. Angka ini bukan sekadar anomali statistik, melainkan sinyal sistemik bahwa metode inspeksi konvensional sudah mulai kehilangan relevansi. Ketika retak mikro baru terdeteksi pada stasiun akhir perakitan, biaya yang terbakar bukan hanya pada scrap material, melainkan juga kepercayaan OEM dan ritme just-in-time delivery yang menjadi fondasi bisnis saat ini. Alat pengukur ketebalan ultrasonik NOVOTEST UT-2A hadir menjawab kebutuhan mendesak ini, membuka era deteksi dini non-destruktif yang memungkinkan operator menyesuaikan parameter forming sebelum satu komponen pun mencapai ambang kritisnya.

1. Pendahuluan
2. Tren Utama di Industri Manufaktur Deep Drawing
3. Faktor Pendorong Perubahan dalam Pengendalian Kualitas Deep Drawing
4. Dampak Penipisan Berlebihan Terhadap Kualitas Produk
5. Teknologi / Metode Baru yang Muncul untuk Deteksi Dini Penipisan
6. Implikasi bagi Pelaku Industri Manufaktur
7. Bagaimana Alat Pengukur Ketebalan Ultrasonik Beradaptasi dengan Kebutuhan Industri
8. Upaya Meningkatkan Kualitas Berkelanjutan dalam Proses Deep Drawing
9. Kesimpulan
10. FAQ
    1. Apa penyebab utama penipisan berlebihan pada deep drawing?
    2. Mengapa pengukuran ketebalan ultrasonik lebih efektif dibandingkan metode manual?
    3. Apakah NOVOTEST UT-2A bisa digunakan pada material non-baja seperti aluminium?
    4. Bagaimana cara mengkalibrasi alat untuk hasil yang konsisten di lini produksi?
11. Referensi

Tren Utama di Industri Manufaktur Deep Drawing

Tiga pergeseran fundamental sedang membentuk ulang wajah industri deep drawing modern. Pertama, dorongan efisiensi material mendorong desainer produk untuk merancang dinding komponen sekaliber mungkin – down-gauging menjadi mantra baru, di mana pengurangan 0,1 mm ketebalan dinding cangkir dianggap sebagai kemenangan besar dalam lightweighting kendaraan listrik. Implikasinya, jendela toleransi proses menyempit secara radikal.

Kedua, adopsi material maju seperti Advanced High-Strength Steel (AHSS) dan paduan aluminium seri 5000 dan 6000 memperkenalkan karakteristik formability yang sangat berbeda dari baja karbon rendah konvensional – material-material ini menunjukkan kecenderungan localized necking yang lebih agresif, terutama pada radius punch dan dinding samping. Ketiga, gelombang otomatisasi dan produksi massal yang menjalar dari Tier-1 supplier hingga bengkel kecil telah memperkecil ruang untuk inspeksi manual berbasis sampling. Statistik dari International Deep Drawing Research Group (IDDRG) mencatat bahwa pada lini produksi dengan kecepatan di atas 15 stroke per minute, probabilitas defect penipisan yang lolos dari inspeksi manual mencapai 4,7% – sebuah angka yang tidak dapat diterima dalam rezim zero defect.

Faktor Pendorong Perubahan dalam Pengendalian Kualitas Deep Drawing

Mengapa pendekatan pengendalian kualitas deep drawing harus bertransformasi secara fundamental? Jawabannya terletak pada konvergensi tekanan eksternal dan internal yang tidak lagi memberikan ruang untuk praktik inspeksi reaktif. Regulasi keamanan produk kini bergerak menuju standar yang menuntut bukti traceability ketebalan dinding untuk setiap komponen kritis – UN ECE R129 untuk jok anak dan ISO 13485 untuk perangkat medis menjadi contoh bagaimana regulator mengubah aturan main. Pada saat yang sama, OEM besar menerapkan klausul zero defect dengan penalti finansial yang signifikan, menempatkan beban pembuktian kualitas secara langsung ke pundak produsen komponen.

Di sisi teknologi, kemajuan transduser ultrasonik piezoelectric telah melahirkan instrumen dengan bandwidth lebar dan pulse repetition frequency tinggi yang mampu menangkap variasi ketebalan dalam orde 0,01 mm pada permukaan melengkung kompleks. Kemampuan ini mendobrak batasan lama di mana pengukuran non-destruktif hanya praktis untuk geometri datar. Faktor keempat adalah munculnya kebutuhan akan data historis ketebalan yang terstruktur. Tanpa data longitudinal, upaya optimasi parameter forming – seperti penyesuaian blank holder force atau kecepatan punch – hanya mengandalkan intuisi dan trial-and-error, sebuah kemewahan yang tidak lagi dapat diterima dalam siklus new product introduction yang semakin pendek.

Dampak Penipisan Berlebihan Terhadap Kualitas Produk

Penipisan berlebihan bukan sekadar penyimpangan dimensi; ia adalah bom waktu yang tertanam dalam struktur material. Ketika ketebalan dinding cangkir deep drawing turun di bawah batas kritis desain, yang terjadi adalah redistribusi tegangan yang tidak homogen selama siklus pembebanan operasional. Area yang mengalami penipisan lokal berubah menjadi titik konsentrasi tegangan (stress concentration point), di mana kekuatan tarik efektif dapat anjlok hingga 30–50% dari spesifikasi material induk. Yang lebih berbahaya adalah penurunan fatigue life – komponen dengan penipisan 15% di bawah ketebalan nominal dapat mengalami reduksi siklus kelelahan hingga satu orde magnitudo lebih rendah.

Pada level mikro, retakan kecil (micro-cracks) yang tidak terlihat secara visual sering menjadi inisiator kegagalan prematur, terutama pada aplikasi dengan beban dinamis seperti bracket mesin dan housing aktuator. Biaya yang timbul dari satu defect yang lolos ke pelanggan jauh melampaui nilai scrap material: biaya rework, investigasi kualitas, penghentian lini produksi pelanggan, dan klaim garansi dapat melipatgandakan kerugian hingga 10–15 kali lipat. Dalam jangka panjang, reputasi brand sebagai pemasok andal ikut tergerus – kepercayaan yang membutuhkan bertahun-tahun untuk dibangun dapat runtuh dalam satu insiden kualitas.

Teknologi / Metode Baru yang Muncul untuk Deteksi Dini Penipisan

Evolusi metode pengukuran ketebalan pada komponen deep drawing mencerminkan lompatan fundamental dalam filosofi inspeksi: dari reaktif menjadi prediktif, dari sampling menjadi komprehensif, dari destruktif menjadi non-destruktif. Metode konvensional seperti kaliper dan mikrometer telah lama menjadi tulang punggung inspeksi, tetapi keduanya memiliki blind spot yang fatal – keduanya tidak dapat mengakses area kritis seperti radius punch, dinding samping yang melengkung, dan bottom corner cangkir. Keterbatasan akses ini menciptakan zona abu-abu di mana penipisan paling parah justru paling sulit terdeteksi.

Prinsip ultrasonic time-of-flight menjawab tantangan ini dengan pendekatan yang secara fundamental berbeda. Gelombang ultrasonik longitudinal diemisikan dari transduser, merambat melalui material, dipantulkan oleh dinding belakang, dan diterima kembali oleh transduser. Interval waktu antara pulsa emisi dan penerimaan, dikombinasikan dengan kecepatan suara spesifik material, menghasilkan pengukuran ketebalan dengan presisi tinggi tanpa merusak komponen.

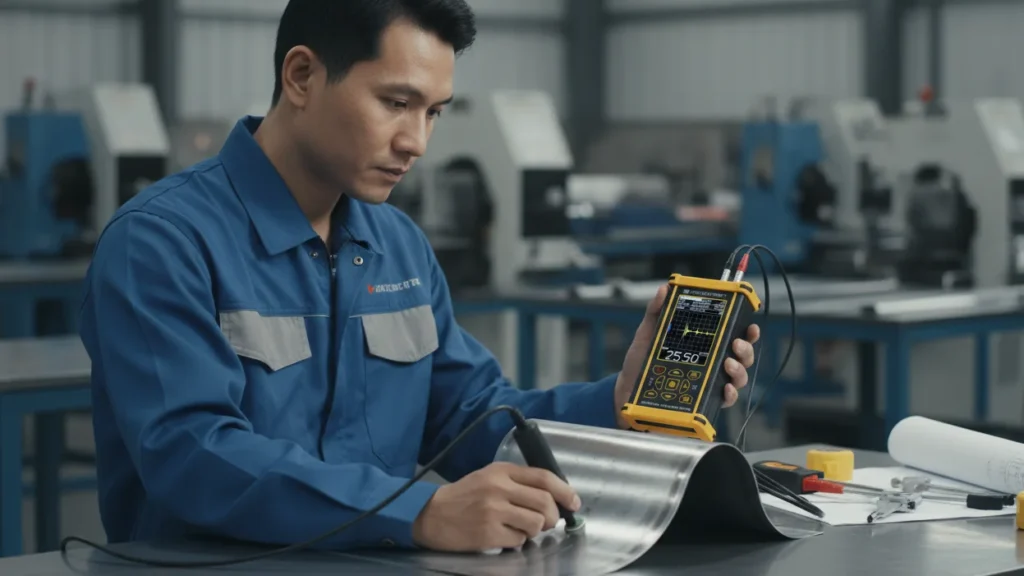

NOVOTEST UT-2A mewakili lompatan teknologi yang signifikan dalam domain ini. Alat ini menggabungkan probe berdimensi kecil yang dapat menjangkau radius sempit – area paling kritis pada komponen deep drawing – dengan kemampuan menampilkan A-scan waveform. Visualisasi waveform ini bukan sekadar fitur tambahan; ia memungkinkan operator untuk memverifikasi integritas sinyal, mengidentifikasi mode conversion, dan membedakan pembacaan valid dari anomali akustik. Mode data logging internal menyimpan hingga ribuan titik pengukuran, memungkinkan pemetaan distribusi ketebalan secara komprehensif dan identifikasi pola penipisan yang sistematis.

Sebagai ilustrasi: pada pengukuran dinding samping cup drawing berdiameter 80 mm dari material baja karbon, operator dapat mengarahkan transduser ke area 10 mm di atas radius bawah – zona yang dikenal sebagai titik rawan penipisan maksimum. Algoritma echo-to-echo pada UT-2A secara otomatis mengeliminasi pengaruh lapisan pelumas atau coating tipis dari pembacaan, memberikan nilai ketebalan aktual material dasar. Jika spesifikasi mensyaratkan ketebalan minimum 1,2 mm dan pembacaan menunjukkan 1,15 mm, operator dapat segera menyesuaikan blank holder force untuk mengurangi aliran material dan mencegah penipisan berlebih pada komponen berikutnya.

Spesifikasi dan kemampuan NOVOTEST UT-2A secara ringkas dibandingkan dengan metode konvensional ditampilkan dalam tabel berikut:

Implikasi bagi Pelaku Industri Manufaktur

Adopsi teknologi inspeksi canggih seperti NOVOTEST UT-2A membawa implikasi multidimensi yang melampaui sekadar pembelian alat baru. Pada aspek finansial, investasi awal harus dilihat dalam kerangka total cost of quality. Pengurangan scrap rate dari 3% menjadi 0,5% pada produksi 10.000 unit per bulan – dengan asumsi biaya material dan proses per unit sebesar Rp50.000 – menghasilkan penghematan tahunan sebesar Rp150 juta, angka yang dengan cepat melampaui biaya akuisisi instrumen. Ketika biaya klaim garansi dan penghentian lini produksi pelanggan ditambahkan ke dalam persamaan, justifikasi ekonomi menjadi semakin meyakinkan.

Namun, transformasi teknologi ini juga menuntut peningkatan kapabilitas tenaga kerja. Operator yang sebelumnya mengandalkan inspeksi visual dan go/no-go gauge kini perlu memahami dasar interpretasi sinyal ultrasonik, mengenali false echoes dari batas butir atau inklusi, dan membuat keputusan real-time berbasis data. Program pelatihan terstruktur menjadi prasyarat, bukan opsi – sebuah investasi yang kembali dalam bentuk pengurangan false call dan peningkatan akurasi deteksi.

Pada level strategis, data dari UT-2A membuka jalur integrasi ke dalam Quality Management System (QMS) digital. Setiap titik pengukuran memiliki timestamp elektronik, ID komponen, dan nilai ketebalan yang siap diunggah ke sistem pusat. Traceability penuh ini tidak hanya memuaskan auditor, tetapi juga membangun basis data yang berharga untuk analisis tren dan penyempurnaan proses jangka panjang. Pergeseran paling fundamental adalah transisi dari inspeksi sampling – di mana hanya 2–5% komponen yang diukur – menuju kemampuan 100% inspeksi non-destruktif untuk komponen kritis, sebuah aturan main baru yang akan segera menjadi standar minimum dalam rantai pasok global.

Bagaimana Alat Pengukur Ketebalan Ultrasonik Beradaptasi dengan Kebutuhan Industri

NOVOTEST UT-2A tidak dirancang sebagai instrumen laboratorium yang hanya berfungsi dalam lingkungan terkontrol. Ia dibangun untuk bekerja di lantai produksi yang bising, di samping press hidrolik yang bergetar, dan di tangan operator yang perlu berpindah cepat antar stasiun inspeksi. Kemampuan pengukuran pada material baja tipis mulai dari 0,4 mm – rentang tipikal untuk komponen deep drawing seperti connector shell dan sensor housing – menempatkannya tepat pada sweet spot aplikasi sheet metal forming. Rentang atas hingga 1000 mm juga membuka fleksibilitas untuk mengukur pelat tebal blank holder atau komponen struktural.

Fitur echo-to-echo (mode Dual Echo) merupakan adaptasi cerdas terhadap realitas bengkel deep drawing: permukaan komponen sering kali dilapisi drawing lubricant, conversion coating, atau lapisan anti-karat tipis. Pada mode konvensional, lapisan-lapisan ini terintegrasi dalam pembacaan ketebalan, menghasilkan nilai yang sedikit lebih tinggi dari ketebalan material dasar sebenarnya. Mode echo-to-echo mengukur interval waktu antara dua pantulan berturut-turut dari dinding belakang, secara otomatis menghilangkan kontribusi lapisan permukaan dari persamaan ketebalan. Akurasi pengukuran pada material 1,0 mm dengan coating 20 µm dapat dipertahankan dalam deviasi ±0,01 mm.

Portabilitas adalah aset yang sering kali diremehkan. Dimensi unit elektronik 165 x 90 x 50 mm dan berat maksimum 0,5 kg memungkinkan operator membawa instrumen ke die, bukan sebaliknya. Dalam praktik die tryout di mana akses forklift atau handling robot terbatas, kemampuan untuk mengukur komponen langsung di area press secara signifikan mempercepat siklus troubleshooting. Kompatibilitas dengan berbagai transduser – dari 2,25 MHz untuk material atenuatif hingga 10 MHz untuk pengukuran presisi tinggi pada baja tipis – memberikan fleksibilitas untuk menyesuaikan konfigurasi alat dengan variasi radius dan ketebalan yang ditemui di bengkel.

Upaya Meningkatkan Kualitas Berkelanjutan dalam Proses Deep Drawing

Data ketebalan yang terekam dalam memori NOVOTEST UT-2A bukanlah arsip pasif; ia adalah bahan bakar untuk siklus perbaikan berkelanjutan (continuous improvement) yang sesungguhnya. Dengan memetakan tren ketebalan dinding samping dari waktu ke waktu – katakanlah setiap 500 stroke selama satu shift produksi – pola-pola yang sebelumnya tidak kasat mata mulai muncul ke permukaan. Penipisan yang secara bertahap meningkat pada sisi kanan komponen dapat mengindikasikan misalignment die atau keausan asimetris pada punch. Penipisan yang tiba-tiba melonjak pada shift tertentu mungkin mengarah pada variasi blank holder force akibat inkonsistensi tekanan sistem hidrolik.

Korelasi sistematis antara data ketebalan dan parameter pembentukan merupakan langkah maju berikutnya. Ketika operator mencatat bahwa kenaikan blank holder force sebesar 5% menghasilkan pengurangan penipisan dinding dari 18% menjadi 12% – dengan konsekuensi risiko wrinkling yang masih dalam batas aman – mereka telah menemukan jendela proses optimal yang berbasis data, bukan spekulasi. Data ini juga menjadi jembatan komunikasi yang presisi dengan pemasok material. Jika batch material tertentu menunjukkan kecenderungan penipisan lebih agresif pada parameter forming yang sama, diskusi dengan steel mill atau aluminium supplier dapat difokuskan pada parameter n-value dan r-value yang terukur, bukan sekadar keluhan anekdotal.

Penerapan Statistical Process Control (SPC) dengan input data ultrasonik membawa deep drawing ke tingkat kematangan proses yang lebih tinggi. Batas kontrol atas dan bawah dapat ditetapkan secara empiris berdasarkan kapabilitas proses aktual, bukan sekadar toleransi gambar teknik. Control chart ketebalan dinding samping yang diperbarui secara real-time memberi peringatan dini ketika proses mulai bergeser – jauh sebelum komponen out-of-spec benar-benar terproduksi. Bagi manajer kualitas dan production engineer, ini berarti transisi dari peran “pemadam kebakaran” menjadi arsitek proses yang proaktif.

Kesimpulan

Mencegah penipisan berlebihan pada deep drawing melampaui sekat teknis sempit; ia adalah investasi strategis yang langsung menyentuh bottom line, reputasi, dan kelangsungan bisnis dalam ekosistem manufaktur yang semakin menuntut. NOVOTEST UT-2A bukan sekadar alat ukur – ia adalah early warning system yang memberdayakan operator dan engineer melihat menembus dinding baja, menangkap ancaman penipisan sebelum berkembang menjadi retak. Dalam perlombaan menuju zero defect dan daya saing global, visibilitas terhadap apa yang terjadi di dalam material adalah keunggulan kompetitif yang tidak dapat dinegosiasikan. CV. Java Multi Mandiri, sebagai pemasok dan distributor alat ukur dan pengujian terpercaya, menyediakan NOVOTEST UT-2A dan berbagai instrumen presisi lainnya untuk mendukung ekosistem kualitas Anda – memastikan setiap komponen yang meninggalkan lini produksi membawa integritas desain yang utuh, terverifikasi, dan terdokumentasi.

FAQ

Apa penyebab utama penipisan berlebihan pada deep drawing?

Penyebab utama penipisan berlebihan meliputi blank holder force yang tidak optimal, keausan punch dan die yang mengubah distribusi gesekan, rasio draw ratio yang terlalu agresif, kecepatan forming yang tidak sesuai dengan karakteristik aliran material, dan ketidakcocokan antara properti material (seperti n-value dan r-value) dengan geometri komponen. Pada material modern seperti AHSS, kecenderungan localized necking semakin memperbesar sensitivitas terhadap parameter-parameter ini.

Mengapa pengukuran ketebalan ultrasonik lebih efektif dibandingkan metode manual?

Metode manual seperti kaliper dan mikrometer memiliki keterbatasan akses ke area kritis seperti radius ketat dan dinding samping melengkung – area di mana penipisan paling parah justru terjadi. Pengukuran ultrasonik menggunakan transduser berdimensi kecil yang dapat ditempatkan langsung pada area tersebut, memberikan pembacaan akurat tanpa merusak komponen. Selain itu, fitur echo-to-echo pada instrumen modern seperti NOVOTEST UT-2A mampu mengeliminasi pengaruh coating dan pelumas dari nilai ketebalan material dasar, sebuah kemampuan yang tidak dimiliki metode kontak mekanis.

Apakah NOVOTEST UT-2A bisa digunakan pada material non-baja seperti aluminium?

Ya. NOVOTEST UT-2A dirancang untuk bekerja pada berbagai material logam. Pengguna dapat menyesuaikan pengaturan kecepatan gelombang ultrasonik dalam rentang 700 hingga 17.000 m/s, mencakup rentang kecepatan tipikal untuk baja (sekitar 5.920 m/s), aluminium (sekitar 6.350 m/s), titanium, dan paduan lainnya. Kalibrasi pada sampel standar material target direkomendasikan untuk memastikan akurasi optimal sebelum memulai inspeksi produksi.

Bagaimana cara mengkalibrasi alat untuk hasil yang konsisten di lini produksi?

Kalibrasi NOVOTEST UT-2A dilakukan dengan mengacu pada sampel standar yang telah diketahui ketebalannya secara presisi. Langkah-langkahnya meliputi: (1) memilih mode pengukuran yang sesuai (Echo atau Echo-Echo), (2) menyesuaikan kecepatan gelombang ultrasonik ke nilai spesifik material, (3) melakukan pengukuran pada sampel standar dan membandingkan hasilnya, (4) menerapkan koreksi offset atau gain jika diperlukan hingga pembacaan sesuai. Untuk menjaga konsistensi di lini produksi, disarankan melakukan verifikasi kalibrasi pada awal setiap shift dan mencatat hasilnya sebagai bagian dari dokumentasi SPC, mendeteksi setiap drift pengukuran sebelum memengaruhi keputusan inspeksi.

Rekomendasi Coating Thickness Meter

Referensi

1. International Deep Drawing Research Group (IDDRG). Proceedings of the IDDRG 2024 Conference: Innovations in Sheet Metal Forming. Melbourne: IDDRG, 2024.
2. Lange, K. Handbook of Metal Forming. Dearborn: Society of Manufacturing Engineers, 1985.
3. Nye, T. “Advances in Ultrasonic Thickness Gauging for Complex Geometries.” Materials Evaluation, vol. 81, no. 4, 2023, pp. 412–425.
4. Verlinden, B., et al. Thermo-Mechanical Processing of Metallic Materials. Oxford: Pergamon Materials Series, 2007.
5. ASTM E797 / E797M-21. Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method. ASTM International, 2021.
