PCE-VE 200-S3: Borescope Portabel untuk Inspeksi Cepat Pipa, Tangki, dan Mesin Tanpa Bongkar Total

Di banyak fasilitas—mulai dari kampus, laboratorium pengujian, pabrik makanan & minuman, farmasi, sampai WTP/WWTP—masalahnya sering sama: kita perlu “melihat ke dalam” tanpa merusak apa pun. Di atas kertas, inspeksi internal terdengar sederhana. Di lapangan, itu bisa berubah jadi pekerjaan yang mahal, lama, dan bikin data tidak konsisten.

Beberapa pain point yang umum muncul:

• Downtime karena bongkar-pasang: membuka cover mesin, melepas pipa, atau membongkar housing pompa memang bisa memberi akses visual, tapi konsekuensinya downtime, risiko kontaminasi, dan biaya tenaga kerja.

• Masalah di area sempit: pipa kecil, ducting, celah panel, ruang di balik manifold, atau bagian dalam tangki membuat inspeksi manual nyaris mustahil.

• Bukti visual untuk audit & QA: tim QA/QC butuh rekaman yang bisa ditunjukkan saat audit internal/eksternal (mis. validasi kebersihan, indikasi korosi, residu, scaling). “Katanya bersih” tidak cukup.

• Kebocoran dan penyumbatan yang datang tiba-tiba: di WTP/WWTP atau industri proses, deposit dan penyumbatan sering muncul bertahap. Kalau tidak dipantau, akibatnya bisa pompa bekerja lebih berat, konsumsi energi naik, atau kualitas proses terganggu.

• Keterbatasan dokumentasi: inspeksi pakai senter dan cermin sering menghasilkan catatan subjektif. Sulit membandingkan kondisi “sebelum–sesudah” atau membuat tren kondisi aset.

Di sinilah alat seperti borescope (kamera inspeksi) jadi masuk akal: bukan untuk menggantikan semua metode NDT, tapi untuk mempercepat keputusan. Anda bisa melakukan pemeriksaan awal dengan cepat: apakah perlu shutdown besar? Apakah ada indikasi korosi/pitting? Apakah ada residu pasca-CIP? Apakah ada retakan atau serpihan yang berpotensi jadi kontaminan? Jawaban cepat seperti ini sering menyelamatkan jam kerja dan menekan risiko.

Kamera Inspeksi Endoskopik: Cara Kerja Borescope

Borescope pada dasarnya adalah “mata digital” yang bisa masuk ke ruang sempit. Prinsip kerjanya sederhana:

1. Kepala kamera berdiameter kecil dimasukkan ke area yang ingin diperiksa (pipa, celah mesin, housing).

2. LED di sekitar kamera menerangi objek (karena di dalam pipa/tangki biasanya gelap total).

3. Sensor gambar (pada PCE-VE 200-S3 menggunakan sensor CMOS) menangkap gambar dan mengirimkannya ke layar.

4. Pengguna dapat merekam foto atau video, lalu menyimpannya ke media penyimpanan (pada alat ini: micro SD).

Yang membuat pendekatan ini penting untuk jangka panjang adalah perubahan cara kerja pemeliharaan: dari reaktif menjadi lebih berbasis bukti. Dalam praktiknya, banyak keputusan maintenance dibuat dari gejala (noise, getaran, penurunan debit). Borescope menambahkan lapisan bukti visual untuk mengonfirmasi akar masalah tanpa bongkar total.

Jika dibanding metode konvensional “bongkar untuk melihat”, borescope unggul pada:

• Kecepatan triase: cek cepat sebelum memutuskan shutdown.

• Konsistensi inspeksi: foto/video bisa dibandingkan antarperiode.

• Dokumentasi: berguna untuk laporan, audit, training, dan transfer pengetahuan teknisi.

Borescope juga cocok untuk teaching lab atau riset terapan: mahasiswa bisa memahami fenomena korosi, scaling, fouling, atau kerusakan mekanis melalui bukti visual nyata—bukan sekadar teori.

PCE-VE 200-S3: Apa yang Membuatnya Relevan untuk Kerja Lapangan dan QA

PCE-VE 200-S3 adalah kamera inspeksi portabel (borescope/endoskop industri) yang ditujukan untuk pemeriksaan non-destruktif pada mesin, pipa, saluran, rongga panel, dan area sulit dijangkau. Dari spesifikasi yang tampak pada materi resmi yang Anda lampirkan, beberapa ciri yang menonjol untuk penggunaan praktis:

• Diameter probe kecil 3,7 mm: ini penting saat inspeksi melewati jalur sempit, tikungan ringan, atau lubang akses kecil.

• Panjang kabel 3 m: memberi jangkauan yang cukup untuk banyak aplikasi fasilitas (panel, pipa pendek-menengah, akses ruang mesin).

• Kepala kamera tahan air IP67: lebih aman untuk inspeksi area lembap, percikan, atau kontak dengan air (pada batas kondisi yang ditentukan).

• Layar LCD 3,5 inci dengan rotasi layar 180°: membantu saat posisi tangan/alat tidak ideal.

• Penyimpanan via micro SD + output micro USB 2.0 dan TV output (PAL): memudahkan dokumentasi dan penayangan ulang.

• Pencahayaan 6 LED putih dengan intensitas dapat diatur: krusial untuk mengurangi glare dan menampilkan detail permukaan.

Bila dibandingkan pendekatan “kamera USB murah + HP”, perangkat seperti ini biasanya lebih siap kerja untuk inspeksi industri karena punya layar mandiri, kontrol pencahayaan, fitur freeze, serta dukungan output video/penyimpanan yang lebih rapi untuk kebutuhan dokumentasi.

Desain dan ergonomi: Portabel, Fokus pada Akses Sempit, dan Siap Dibawa

Dari data resmi pada gambar yang Anda kirim, PCE-VE 200-S3 memakai layar LCD 3,5 inci dan probe kamera berdiameter 3,7 mm dengan panjang kabel 3 m. Kombinasi diameter kecil + kabel beberapa meter ini sering jadi “sweet spot” untuk inspeksi internal ringan hingga menengah: tidak terlalu pendek untuk panel dan pipa pendek, namun juga tidak terlalu panjang sehingga sulit dikendalikan.

Hal ergonomi yang patut diperhatikan dari spesifikasinya:

• Rotasi layar 180°: berguna saat operator harus memegang alat dengan orientasi terbalik atau miring.

• Kabel semi-fleksibel (semi-rigid spiral): tipe ini biasanya lebih mudah “didorong” masuk dibanding kabel yang terlalu lembek, namun tetap cukup lentur untuk mengikuti jalur.

• Catu daya baterai isi ulang 18650 Li-ion, kapasitas 2600 mAh: format 18650 umum di dunia industri/hobi; untuk operasional lapangan, ini praktis karena daya tahan disebut hingga 5 jam dari pengisian penuh.

• Kondisi operasi: unit utama dan probe di udara -10…50 °C, RH 15…90%. Probe dalam air 5…50 °C. Ini membantu perencanaan inspeksi di ruang lembap, area utilitas, atau outdoor.

Soal ketahanan, kepala kamera/probe disebut punya proteksi IP67 (untuk probe), sementara unit utama terlindung dari “blowing rain” dengan catatan kompartemen baterai harus tertutup dan unit utama tidak untuk terendam. Artinya sederhana: bagian probe aman untuk area basah/berdebu sesuai IP67, tetapi bodi utama tetap harus dijaga dari rendaman.

Saran penggunaan lapangan yang realistis:

• Siapkan lap microfiber untuk mengeringkan probe sebelum menariknya mendekati unit utama.

• Hindari menarik probe secara paksa saat tersangkut—lebih baik tarik pelan sambil memutar ringan.

• Jika inspeksi dilakukan di WTP/WWTP, bilas probe dengan air bersih setelah terkena air proses, lalu keringkan untuk mencegah residu mengganggu lensa.

Antarmuka dan pengalaman pengguna: Layar, Tombol, Bahasa, dan Alur Kerja

PCE-VE 200-S3 memakai layar LCD 3,5 inci. Untuk inspeksi cepat, ukuran ini biasanya cukup untuk melihat indikasi seperti kerak, korosi, retakan besar, serpihan, atau benda asing. Alat ini juga menyediakan:

• Fitur freeze (ya): memungkinkan Anda “mengunci” frame saat menemukan spot penting—praktis untuk diskusi cepat di lapangan tanpa harus menahan tangan stabil.

• Digital zoom hingga 4x: membantu melihat detail permukaan, walau tetap perlu diingat bahwa zoom digital memperbesar piksel, bukan menambah detail optik. Namun untuk identifikasi awal (mis. pitting vs noda), ini tetap berguna.

• Rotasi layar 180°: membuat tampilan tetap nyaman walau posisi alat tidak ideal.

• Bahasa menu yang luas: English, Spanish, French, German, Russian, Japanese, Simplified Chinese, Traditional Chinese. Ini relevan untuk tim multinasional atau fasilitas yang punya SOP lintas negara.

Dari sisi dokumentasi, dukungan micro SD berarti workflow paling sederhana adalah:

1. Inspeksi → ambil foto/video.

2. Cabut micro SD → pindahkan ke PC.

3. Masukkan ke laporan inspeksi, catatan preventive maintenance, atau lampiran audit.

Bila tim Anda terbiasa dengan pelaporan rutin, cara ini lebih mudah dibanding mengandalkan catatan manual, karena bukti visual bisa langsung ditempel ke template laporan.

Fitur yang Paling Berdampak untuk Inspeksi Cepat dan Dokumentasi Audit

Berikut fitur-fitur yang paling terasa manfaatnya dalam pekerjaan nyata, berdasarkan spesifikasi resmi yang tampak pada materi produk:

• Kepala kamera tahan air IP67 (probe): ini bukan sekadar “anti air” untuk gaya-gayaan. Di lapangan, inspeksi sering melibatkan kondensasi, percikan, sisa air CIP, atau area berdebu. IP67 pada probe membantu menjaga keandalan saat lingkungan tidak ideal.

• Diameter probe 3,7 mm: semakin kecil diameter, semakin banyak titik inspeksi yang bisa Anda jangkau tanpa membuat lubang akses baru. Ini sering jadi pembeda utama dalam inspeksi pipa kecil atau jalur utilitas yang rapat.

• Pencahayaan 6 LED putih dengan intensitas dapat diatur: intensitas yang bisa diatur membantu mengurangi pantulan pada permukaan basah/mengkilap (mis. stainless steel pada industri F&B/farmasi). Terlalu terang bisa “membakar” detail; terlalu redup membuat permukaan terlihat rata. Kontrol ini membantu menemukan titik tengah.

• Resolusi foto 1600 × 1200 (JPEG) dan video 640 × 480 (AVI): foto beresolusi lebih tinggi cocok untuk dokumentasi titik kritis, sementara video cukup untuk merekam pergerakan menyusuri pipa.

• Bidang pandang 90° dan kedalaman pandang 15–100 mm: ini parameter yang menentukan “cara melihat” di ruang sempit. Kedalaman pandang yang jelas di rentang ini membantu saat jarak kamera ke objek tidak bisa selalu ideal.

• Daya tahan baterai hingga 5 jam: untuk shift inspeksi, ini mengurangi kekhawatiran alat mati di tengah pekerjaan.

Jika dibawa ke konteks QA/QC dan riset, fitur-fitur ini membantu konsistensi data. Bukan karena alat “paling canggih”, tapi karena ia membuat proses inspeksi lebih repeatable: pencahayaan bisa diatur, frame bisa dibekukan, dan hasil bisa disimpan sebagai bukti.

Kontrol eksternal dan integrasi sistem: Pemindahan Data ke PC dan Alur Pelaporan

Untuk tim yang mengutamakan jejak audit, integrasi paling penting biasanya bukan “cloud” dulu, melainkan: seberapa mudah bukti visual dipindahkan, diberi label, dan dimasukkan ke laporan.

Dari spesifikasi pada materi resmi:

• Media penyimpanan: micro SD

• Antarmuka: micro USB 2.0, TV output (PAL), slot micro SD

Implikasinya untuk workflow:

• Pelaporan QA/QC: foto JPEG (1600×1200) bisa langsung dimasukkan ke dokumen CAPA, laporan inspeksi utilitas, atau evidence bundle audit.

• Trend kondisi aset: video AVI (640×480) bisa dipakai untuk membandingkan kondisi sebelum–sesudah pembersihan, sebelum–sesudah perbaikan, atau inspeksi berkala.

• Penayangan di lokasi: TV output (PAL) memungkinkan tampilan ke layar eksternal (mis. saat briefing tim maintenance di ruang kontrol atau ruang rapat teknis).

Kalau organisasi Anda memakai LIMS/CMMS, biasanya integrasi dilakukan lewat prosedur internal: file hasil inspeksi diberi penamaan standar (tanggal-lokasi-aset) lalu diunggah sebagai lampiran work order atau record inspeksi. Kuncinya: alat ini sudah menyediakan jalur data yang “waras” untuk itu melalui micro SD/USB/video out.

Spesifikasi teknis lengkap

Agar angka-angka ini lebih mudah dibayangkan:

• Diameter 3,7 mm itu kira-kira setipis isi pulpen tertentu; artinya bisa masuk ke akses yang sangat kecil.

• Kedalaman pandang 15–100 mm berarti gambar akan paling jelas saat objek berada dalam jarak “sedekat jari ke layar HP sampai kira-kira satu telapak tangan”.

• Foto 1600×1200 cukup untuk dokumentasi spot kerusakan; video 640×480 lebih cocok untuk merekam perjalanan inspeksi, bukan untuk membaca detail mikro.

Panduan memilih komponen tambahan

Tabel ringkas: kecocokan alat untuk jenis aplikasi (berdasarkan diameter & panjang)

Aksesori yang masuk akal untuk dipersiapkan pengguna (user-supplied)

• Kartu micro SD (kapasitas disesuaikan kebutuhan dokumentasi).

• Reader micro SD untuk PC (jika PC tidak punya slot).

• Lap non-abrasif + cairan pembersih lensa yang aman.

• Baterai 18650 cadangan (jika SOP inspeksi Anda panjang dan tidak ingin bergantung pada charging).

• Pelindung/box penyimpanan untuk mencegah probe tertekuk tajam saat transport.

Faktor yang memengaruhi kualitas hasil inspeksi

• Intensitas LED: terlalu terang membuat pantulan dan detail hilang; terlalu redup membuat noise. Biasakan “setel cahaya dulu, baru ambil gambar”.

• Jarak kamera ke objek: ingat sight depth 15–100 mm; terlalu dekat bisa blur, terlalu jauh detail mengecil.

• Kebersihan lensa: residu tipis (minyak/air) bisa membuat gambar tampak berkabut.

• Stabilitas tangan & jalur kabel: gunakan fitur freeze saat menemukan titik penting.

Dua skenario pemakaian yang realistis: dari downtime sampai bukti audit

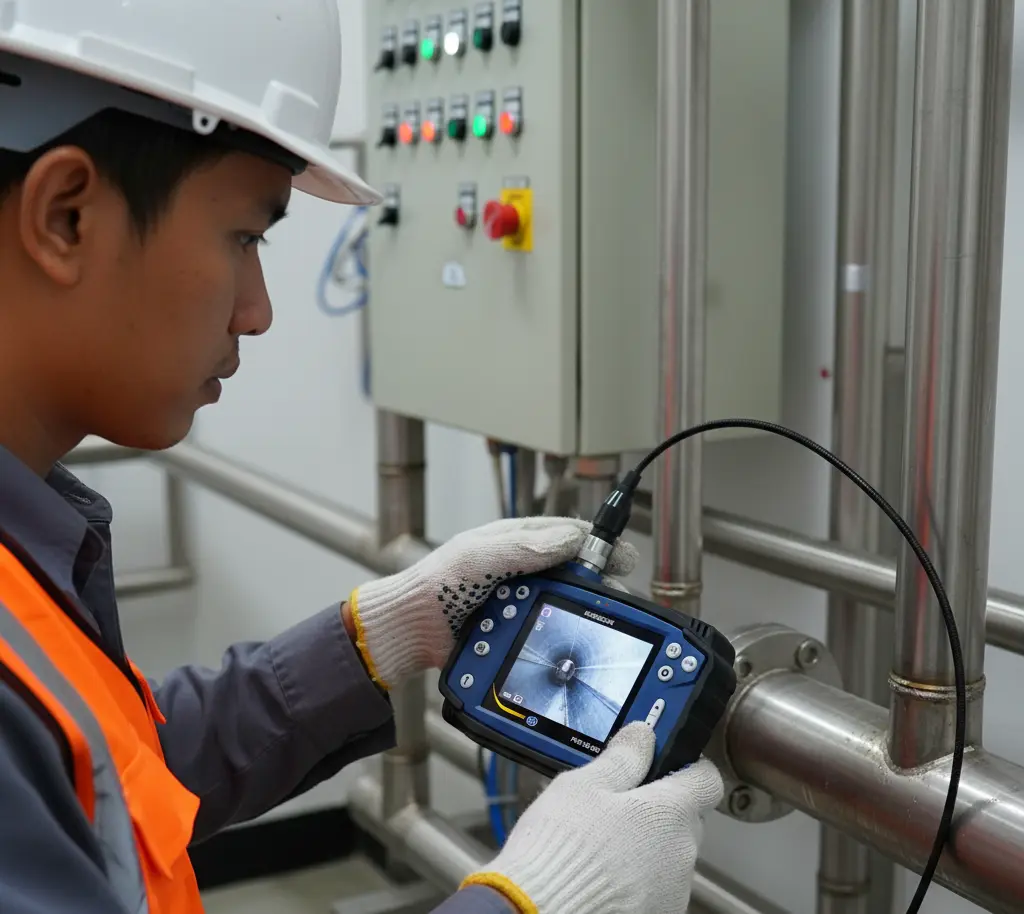

Studi kasus 1: Inspeksi cepat pipa dosing di WWTP untuk mencegah penyumbatan berulang

Sebuah WWTP skala menengah sering mengalami fluktuasi aliran pada jalur dosing tertentu. Gejalanya: pompa bekerja lebih berat, tekanan naik, namun indikator flow kadang kembali normal setelah flushing. Tanpa inspeksi visual, tim terjebak “trial and error”: flushing, ganti part, lalu kejadian berulang.

Dengan borescope berdiameter kecil, teknisi bisa melakukan inspeksi internal pada jalur yang dicurigai, terutama pada segmen dekat fitting dan area yang rawan deposit. Dalam praktik, yang dicari bukan “angka”, melainkan pola: ada kerak yang menonjol? Ada benda asing? Ada biofilm tebal?

Manfaat yang biasanya terasa:

• Keputusan lebih cepat: perlu dibongkar atau cukup dibersihkan?

• Dokumentasi: foto deposit sebelum pembersihan bisa dimasukkan ke laporan preventive action.

• Perencanaan downtime: jika terlihat deposit signifikan, shutdown bisa dijadwalkan, bukan terjadi mendadak.

Di lingkungan WWTP, nilai tambah IP67 pada probe menjadi relevan karena inspeksi sering berhadapan dengan area lembap dan percikan.

Studi kasus 2: Verifikasi kebersihan pasca-CIP pada lini F&B tanpa bongkar besar

Di pabrik minuman atau dairy, isu utama bukan hanya “alat bekerja”, tetapi “alat bersih” dan terbebas dari residu yang berpotensi jadi sumber kontaminasi. Setelah CIP, biasanya ada titik-titik yang sulit diverifikasi—misalnya sambungan tertentu, rongga kecil, atau bagian yang tidak mudah diakses.

Borescope membantu sebagai verifikasi visual pada titik kritis (berdasarkan risk assessment internal): apakah ada sisa residu? Apakah ada biofilm? Apakah permukaan terlihat abnormal (pitting yang bisa jadi tempat menempel residu)?

Dalam konteks audit, nilai terbesarnya adalah evidence. Bukan untuk menggantikan uji mikrobiologi, tetapi untuk:

• Menguatkan investigasi bila ada temuan kualitas.

• Mendukung pelatihan operator (contoh visual “bersih vs tidak bersih”).

• Memberi dokumentasi cepat untuk CAPA.

Fitur LED adjustable penting pada stainless steel yang reflektif: terlalu terang bisa menipu seolah permukaan “putih bersih” padahal detail hilang.

Panduan cara menggunakan produk langkah demi langkah

Berikut alur kerja yang aman dan praktis untuk inspeksi pipa/ruang sempit di lingkungan WTP/WWTP—dengan asumsi targetnya adalah menemukan deposit, penyumbatan parsial, atau kerusakan permukaan:

1. Persiapan area dan keselamatan

   • Pastikan izin kerja sesuai SOP (lockout/tagout bila diperlukan).

   • Tentukan titik akses: port inspeksi, flange kecil, atau bagian yang bisa dibuka tanpa memicu downtime besar.

   • Siapkan lap kering, sarung tangan, dan wadah untuk menaruh probe setelah dipakai.

2. Persiapan alat

   • Pastikan baterai cukup (spesifikasi menyebut hingga 5 jam dari full charge).

   • Pasang micro SD bila Anda ingin merekam bukti.

   • Nyalakan alat, cek tampilan layar, dan pastikan fungsi freeze berjalan.

3. Pengaturan pencahayaan dan orientasi

   • Setel LED ke intensitas sedang dulu.

   • Manfaatkan rotasi layar 180° bila posisi tangan membuat tampilan terbalik.

   • Uji fokus pada objek dekat untuk memastikan lensa bersih.

4. Proses inspeksi

   • Masukkan probe perlahan, jangan dipaksa.

   • Gerakkan maju–mundur secara halus untuk mendapatkan jarak pandang optimal (ingat rentang 15–100 mm).

   • Jika menemukan area mencurigakan, gunakan freeze untuk mengunci frame, lalu ambil foto.

5. Dokumentasi yang rapi

   • Ambil foto “konteks” (posisi umum) dan foto “detail” (spot masalah).

   • Jika perlu, rekam video singkat saat menyusuri area agar reviewer bisa memahami lokasi relatif masalah.

6. Penanganan setelah inspeksi

   • Tarik probe perlahan; bersihkan dan keringkan, terutama jika kontak air proses.

   • Pastikan unit utama tidak terkena rendaman.

   • Pindahkan file dari micro SD ke PC dan beri nama file sesuai standar (tanggal-lokasi-aset).

7. Tindak lanjut

   • Jika ditemukan deposit/kerusakan, gunakan bukti visual untuk menentukan tindakan: flushing, pembersihan, penggantian part, atau shutdown terjadwal.

   • Simpan file sebagai baseline untuk inspeksi berikutnya.

Kesimpulan dan rekomendasi

PCE-VE 200-S3 adalah borescope portabel yang fokus pada pekerjaan inspeksi cepat di ruang sempit: probe 3,7 mm, kabel 3 m, pencahayaan 6 LED adjustable, layar 3,5 inci dengan rotasi 180°, serta dokumentasi lewat micro SD. Dari perspektif operasional, alat seperti ini paling berguna saat organisasi Anda butuh keputusan cepat berbasis bukti visual—tanpa membongkar mesin/pipa secara penuh.

Tipe pengguna yang biasanya paling diuntungkan:

• Tim utilitas WTP/WWTP yang sering berhadapan dengan deposit, kebocoran, atau masalah di jalur sempit.

• QA/QC dan engineering di F&B serta farmasi yang membutuhkan bukti visual untuk investigasi dan audit.

• Lab kampus/teaching lab yang ingin materi pembelajaran inspeksi dan kerusakan aset lebih “nyata”.

• Industri proses/kimia untuk inspeksi area mesin, jalur kecil, atau rongga panel—dengan catatan tetap mengikuti batas ketahanan fluida dan kondisi operasi yang tercantum.

Jika kebutuhan Anda adalah inspeksi jarak sangat panjang atau inspeksi dengan articulation/kemampuan belok yang kompleks, Anda mungkin memerlukan kelas borescope yang berbeda. Namun untuk inspeksi cepat, dokumentasi sederhana, dan akses sempit, konfigurasi PCE-VE 200-S3 sudah mencakup hal-hal yang paling sering dicari di lapangan.

FAQ singkat

1. Apakah probe PCE-VE 200-S3 aman untuk lingkungan basah?
   Probe memiliki proteksi IP67 (sesuai spesifikasi). Unit utama tidak untuk terendam; disebut tahan “blowing rain” dengan kompartemen baterai harus tertutup.

2. Apakah hasil inspeksi bisa dipakai untuk laporan audit?
   Bisa, karena alat menyimpan foto JPEG dan video AVI ke micro SD. File tersebut bisa dipindahkan ke PC untuk pelaporan.

3. Resolusi foto dan video berapa?
   Foto: 1600 × 1200 (JPEG). Video: 640 × 480 (AVI).

4. Berapa lama daya tahan baterainya?
   Spesifikasi menyebut hingga 5 jam dari pengisian penuh, menggunakan baterai isi ulang Li-ion 18650 kapasitas 2600 mAh.

5. Apakah alat ini bisa ditampilkan ke layar eksternal?
   Ada TV output (PAL) dan antarmuka micro USB 2.0 (sesuai spesifikasi), selain penyimpanan via micro SD.

6. Apa tips paling penting agar gambar tidak “silau”?
   Atur intensitas LED. Permukaan basah atau stainless sering memantulkan cahaya; intensitas sedang biasanya memberi detail lebih baik daripada maksimal.
