Pengalaman Menggunakan Earth Tester / Earth Resistance Meter PCE-ECT 50-UK untuk Pengukuran Tahanan Pentanahan

Mengukur tahanan pentanahan bisa menjadi tugas yang menyita waktu jika alat yang digunakan kurang praktis. Di banyak proyek kelistrikan, teknisi sering harus berpindah-pindah titik pengukuran, membawa beberapa aksesori terpisah, dan memastikan setiap sambungan kabel tertancap dengan benar sebelum data bisa terbaca. Belum lagi jika kondisi lapangan kurang ideal—ruang sempit, pencahayaan redup, atau jadwal kerja yang ketat. Dalam situasi seperti ini, alat ukur yang tidak hanya akurat tetapi juga mudah dioperasikan dan ringkas menjadi prioritas.

Earth Tester / Earth Resistance Meter PCE-ECT 50-UK adalah salah satu opsi yang layak dipertimbangkan untuk kebutuhan tersebut. Berikut ulasan berdasarkan pengalaman penggunaan langsung di lapangan.

Kebutuhan Pengguna

Pengukuran tahanan pentanahan bukan sekadar rutinitas; ini bagian dari verifikasi keamanan instalasi listrik. Nilai resistansi yang terlalu tinggi bisa menghambat jalur balik arus gangguan, meningkatkan risiko tegangan sentuh. Di sisi lain, standar dan SOP yang berlaku mensyaratkan pengujian berkala pada sistem pentanahan gedung, panel distribusi, atau peralatan industri.

Yang biasanya dicari teknisi dan tim perawatan antara lain:

• Alat yang bisa langsung digunakan tanpa penyetelan yang rumit.
• Hasil pengukuran yang mudah dibaca, bahkan di tempat dengan pencahayaan terbatas.
• Prosedur yang tidak memerlukan banyak elektroda bantu jika situasi lapangan tidak memungkinkan.
• Perangkat yang cukup ringan untuk dibawa sepanjang hari dan cukup tangguh untuk dipakai di lingkungan proyek.

PCE-ECT 50-UK tampaknya dirancang dengan mempertimbangkan kebutuhan-kebutuhan itu.

Pengalaman Penggunaan

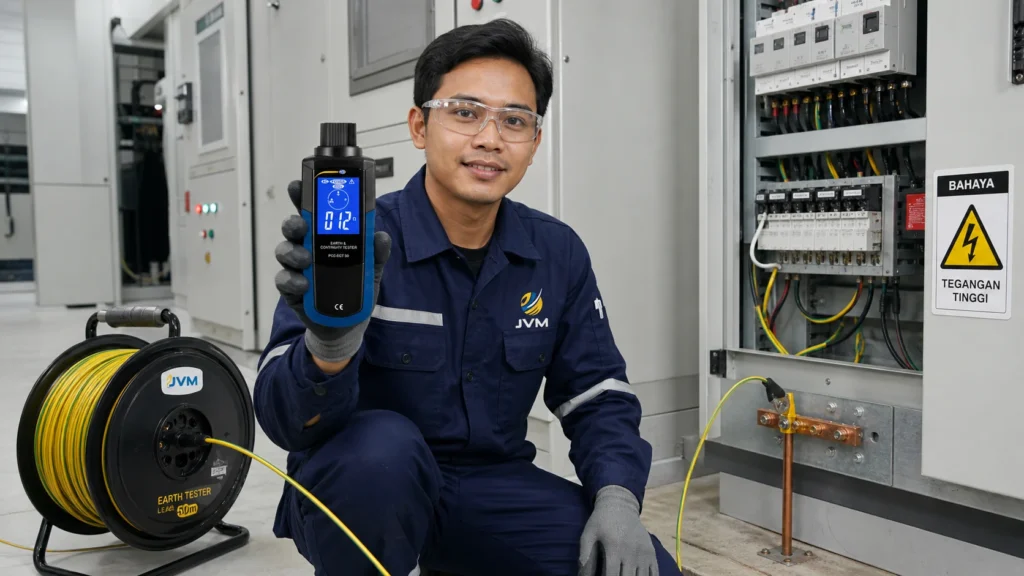

Dari segi fisik, alat ini memiliki bobot sekitar 340 gram dan dimensi 72 x 210 x 50 mm, sehingga terasa ringan dan mudah digenggam. Unit pembaca dan steker menjadi satu kesatuan yang bisa langsung dicolokkan ke stop kontak yang diuji, sementara ujung pengaman (safety test tip) dihubungkan ke elektroda pentanahan melalui kabel sepanjang kira-kira 7 meter.

Kabel sepanjang 7 meter ini cukup membantu. Dalam beberapa skenario pengukuran, titik pentanahan tidak selalu berada di dekat stop kontak. Jarak beberapa meter dari panel ke elektroda pentanahan bisa dijangkau tanpa perlu kabel tambahan atau sambungan. Kabel pengukur digulung pada reel tersendiri, sehingga penyimpanan setelah pemakaian cukup rapi.

Prosedur pengukuran sendiri cukup sederhana. Unit dibaca langsung pada layar LCD setelah steker terpasang dan ujung pengaman terkoneksi ke pentanahan. Tidak perlu pengaturan ulang setiap akan memulai pengukuran baru. Dalam pengujian, nilai resistansi muncul dalam beberapa saat.

Yang cukup membantu adalah penanda visual dari layarnya. Jika instalasi dalam kondisi baik, latar layar tetap biru. Begitu terdeteksi ada masalah pada pentanahan yang diuji, latar layar berubah menjadi merah. Ini dapat membantu mempercepat identifikasi. Teknisi tidak perlu selalu membaca angka secara rinci untuk mengetahui apakah suatu titik lolos uji atau tidak.

Fitur yang Paling Membantu

Selain indikator warna biru/merah yang sudah disebutkan, ada beberapa fitur lain yang terasa bermanfaat selama penggunaan:

• Layar LC multiwarna dengan lampu latar: Membaca hasil di bawah sinar matahari langsung atau di ruang panel yang redup tetap terlihat jelas.
• Rentang ukur luas: Mampu mengukur dari 0 hingga 2000 Ω, dengan akurasi ± (3 % + 3 digit) pada rentang 0 … 200 Ω di suhu 23 °C ± 5 °C. Ini memberi keleluasaan untuk berbagai jenis instalasi, dari yang nilainya rendah hingga yang relatif tinggi.
• Tegangan operasi yang sesuai jaringan: Alat bekerja pada 230 V (Ph/N) -10 / +6 %, pada frekuensi 50 atau 60 Hz. Jadi, bisa langsung dipakai pada jaringan listrik standar tanpa sumber daya tambahan.
• Kepatuhan standar: Alat mengikuti IEC 611010-1 dan EN 61557-4, Klas II, IP40, IK06. Kategori instalasi CAT III membuatnya aman dipakai pada sisi beban panel distribusi.

Kelebihan di Lapangan

Dari sisi operasional, beberapa hal bisa dicatat sebagai kelebihan:

• Desain ringkas dan ergonomis: Operator bisa bekerja dengan nyaman. Tidak ada unit terpisah yang harus dipegang atau diletakkan di permukaan tertentu saat pengukuran berlangsung.
• Pengukuran cepat: Prinsip uji kontinuitas dan pengukuran resistansi pentanahan bekerja dalam satu fungsi. Tidak perlu beralih mode secara manual.
• Umpan balik visual langsung: Perubahan warna layar dari biru ke merah langsung memberi indikasi status pentanahan. Cocok untuk titik-titik yang hanya perlu pemeriksaan cepat.
• Kabel 7 meter yang terintegrasi di reel: Proses menggulung dan menyimpan kabel setelah pemakaian relatif ringkas, mengurangi risiko kabel kusut atau rusak.

Performa dalam kondisi lingkungan juga cukup baik. Dengan rentang suhu operasional -15 hingga +45 °C, alat ini bisa diandalkan di luar ruangan pada siang hari maupun di area pendingin. Saat tidak digunakan, penyimpanan aman di suhu -25 hingga 70 °C.

Hal yang Perlu Diperhatikan

Tidak ada alat ukur yang dapat memenuhi semua kondisi dengan lebih sesuai. Beberapa hal di bawah ini patut menjadi pertimbangan sebelum memutuskan:

• Rating IP40: Perlindungan terhadap benda padat kecil sudah memadai, namun alat ini tidak memberikan perlindungan terhadap air. Jadi, pengukuran di area basah atau hujan perlu perlindungan tambahan. IK06 menunjukkan ketahanan terhadap benturan hingga taraf tertentu, tetapi tetap perlu penanganan yang wajar.
• Metode pengukuran: Alat ini mengukur tahanan pentanahan lewat stop kontak, sehingga hanya cocok untuk instalasi yang memang sudah memiliki titik uji lewat soket. Untuk pengukuran pentanahan langsung di tanah dengan metode tiga titik (elektroda bantu), alat ini tidak didesain untuk itu.
• Rentang spesifikasi akurasi: Akurasi spesifik ± (3 % + 3 digit) hanya disebutkan pada kondisi 0 … 200 Ω di 23 °C. Untuk pengukuran di luar rentang atau suhu itu, performa bisa bervariasi sesuai batasan teknis.
• Ketergantungan pada tegangan kerja: Karena sumber dayanya dari tegangan listrik 230 V, alat tidak bisa dipakai di lokasi yang belum teraliri listrik. Ini berbeda dengan earth tester baterai yang bisa dipakai di lapangan terbuka.

Rekomendasi Penggunaan

Earth Tester PCE-ECT 50-UK bisa menjadi pilihan yang sesuai terutama untuk teknisi yang melakukan pemeriksaan rutin instalasi listrik gedung, panel, atau fasilitas komersial. Aplikasi yang tepat antara lain:

• Verifikasi pentanahan setelah pemasangan atau perbaikan instalasi.
• Pemeriksaan berkala oleh tim perawatan gedung atau kontraktor listrik.
• Pengujian sebelum sertifikasi atau serah terima instalasi.

Untuk pekerjaan di luar ruangan yang memerlukan elektroda bantu atau pengukuran langsung di tanah tanpa soket listrik, mungkin perlu dipertimbangkan model earth tester dengan sumber daya baterai dan metode pengukuran tiga atau empat kawat.

Kesimpulan

PCE-ECT 50-UK memberikan pengalaman pengukuran yang praktis dan cepat. Indikator warna, layar dengan lampu latar, serta bentuknya yang ringkas sangat mendukung ritme kerja teknisi lapangan yang memerlukan efisiensi. Prosedurnya sederhana, dan kabel 7 meter cukup fleksibel untuk kebutuhan pemasangan di lapangan selama titik ujinya berupa stop kontak.

Alat ini bukan solusi universal untuk semua jenis pengukuran pentanahan, tetapi untuk cakupan tugas yang menjadi target desainnya, ia menjalankan fungsinya dengan langsung dan minim komplikasi.
