Jangan Buru-Buru Percaya Angka Gauss Sebelum Cek Ini

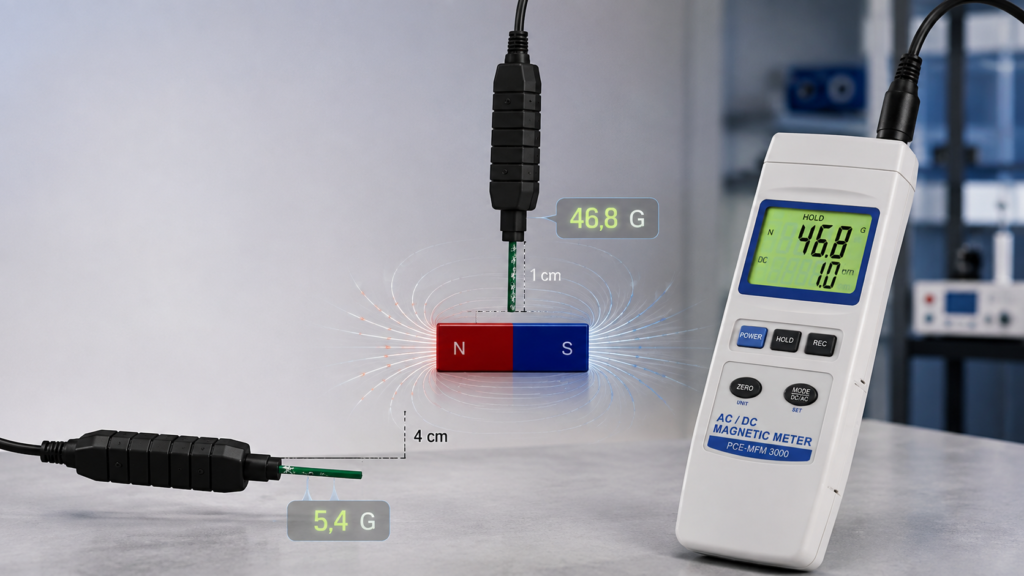

Nilai 46,8 Gauss pada layar gauss meter bisa terlihat meyakinkan, sampai probe digeser 3 cm lebih jauh dan angka yang sama turun menjadi 5,4 Gauss dari sumber medan yang persis sama. Satu angka gauss saja tidak cukup untuk menyimpulkan apakah sebuah magnet permanen masih kuat, apakah kumparan relay masih sehat, atau apakah solenoid valve layak terus dipakai, karena nilai yang terbaca sangat bergantung pada jarak probe ke permukaan sumber medan, arah pengukuran, dan apakah medan yang diukur bersifat statis (DC) atau dinamis (AC). Pengujian di Institut Teknologi Telkom Purwokerto memperlihatkan seberapa tajam pengaruh jarak ini: pada magnet ferrite yang sama, pembacaan turun dari 46,8 Gauss di jarak 1 cm menjadi hanya 5,4 Gauss di jarak 4 cm, penurunan lebih dari delapan kali hanya karena probe bergeser beberapa sentimeter.

Bagi teknisi yang terbiasa membaca satu angka di layar lalu langsung memutuskan “magnet ini masih bagus” atau “relay ini sudah lemah”, variabel jarak dan mode pengukuran semacam ini bisa dengan mudah membuat kesimpulan keliru jika tidak diperhitungkan. Artikel ini membahas apa yang sebenarnya diukur oleh instrumen seperti gauss meter, mengapa satu nilai gauss tidak bisa berdiri sendiri, dan bagaimana membangun prosedur pengukuran yang hasilnya benar-benar bisa dibandingkan dari waktu ke waktu.

Daftar Isi

• Apa Sebenarnya yang Diukur oleh Gauss Meter?
• Mengapa Jarak Probe Bisa Mengubah Angka Gauss Secara Drastis?
• Kenapa Satu Nilai Gauss Tidak Cukup Menilai Kekuatan Magnet Permanen?
• Bagaimana Pembacaan Medan Magnet Membantu Mendiagnosis Relay dan Solenoid Valve?
• Beda Mode Statis (DC) dan Dinamis (AC): Kapan Masing-Masing Dipakai?
• Prosedur Pengukuran agar Hasil Bisa Dibandingkan dari Waktu ke Waktu
• Kesalahan Umum saat Mengukur Medan Magnet di Lapangan
• Instrumen yang Sesuai untuk Kebutuhan Ini
• Kesimpulan
• FAQ
• Referensi

Apa Sebenarnya yang Diukur oleh Gauss Meter?

Gauss meter, atau yang sering juga disebut magnetic field meter, mengukur kerapatan fluks magnetik (magnetic flux density) di satu titik dalam satuan gauss (G) atau tesla (T/mT). Sensor yang paling umum dipakai adalah Hall effect sensor: ketika medan magnet menembus tegak lurus permukaan sensor, muncul beda tegangan kecil yang sebanding dengan kuat medan tersebut, lalu diperkuat dan dikonversi menjadi angka digital di layar.

Yang perlu diluruskan, instrumen bernama “electromagnetic field meter” atau “EMF meter” tidak selalu mengukur hal yang sama. Ada dua kelompok besar yang sering tertukar di lapangan: instrumen yang mengukur medan magnet (magnetic flux density, dalam gauss/tesla) seperti yang dibahas di artikel ini, dan instrumen yang mengukur radiasi elektromagnetik frekuensi radio (RF) seperti dari WiFi, antena seluler, atau microwave. Keduanya sama-sama disebut “EMF meter” secara umum, tetapi prinsip sensor, satuan, dan aplikasinya berbeda. Sebuah gauss meter yang dirancang untuk medan magnet statis dan medan magnet frekuensi jala-jala (50/60 Hz) tidak dirancang untuk menangkap gelombang RF berfrekuensi tinggi, karena keduanya berada di rentang frekuensi yang sangat berbeda dan menggunakan mekanisme sensor yang berbeda pula.

Pemahaman ini penting sebelum masuk ke pembahasan teknis berikutnya, karena kesalahan paling mendasar dalam interpretasi hasil ukur sering kali bukan soal jarak atau baseline, melainkan soal salah menempatkan ekspektasi terhadap apa yang sebenarnya bisa dideteksi oleh instrumen yang dipegang.

Mengapa Jarak Probe Bisa Mengubah Angka Gauss Secara Drastis?

Medan magnet dari sebuah magnet permanen atau kumparan berperilaku sebagai dipol, bukan sebagai sumber titik tunggal. Konsekuensinya, kekuatan medan yang terukur pada jarak yang relatif jauh dari sumber meluruh mengikuti hukum kubik terhadap jarak (inverse cube law), jauh lebih cepat dibandingkan medan listrik dari muatan titik yang meluruh mengikuti hukum kuadrat jarak. Artinya, menggandakan jarak antara probe dan permukaan magnet bisa membuat nilai yang terbaca turun hingga delapan kali lipat, bukan sekadar setengahnya.

Data eksperimen memperlihatkan pola ini secara konkret. Penelitian yang menguji sensor Hall effect terhadap magnet ferrite berukuran 150 x 50 x 25 mm dengan variasi jarak 1-5 cm mencatat hasil sebagai berikut menggunakan gaussmeter kalibrasi sebagai acuan:

Ada dua hal yang bisa dipelajari dari data ini. Pertama, nilai medan magnet anjlok tajam meski jarak hanya bertambah dalam hitungan sentimeter, persis seperti yang diprediksi oleh sifat peluruhan medan dipol. Kedua, semakin jauh jarak pengukuran, semakin besar pula persentase error pembacaan sensor dibanding alat ukur kalibrasi, karena pada medan yang sudah lemah, gangguan kecil atau noise di sekitar sensor menjadi porsi yang jauh lebih signifikan terhadap nilai absolut yang diukur. Konsekuensi praktisnya, pengukuran yang dilakukan terlalu jauh dari sumber medan bukan hanya menghasilkan angka yang jauh lebih kecil, tetapi juga secara proporsional lebih rentan terhadap ketidakpastian pembacaan.

Penelitian yang sama juga menemukan bahwa kutub utara dan kutub selatan pada magnet yang persis sama tidak menghasilkan nilai gauss yang identik pada jarak ukur yang sama; kutub utara tercatat memberi pembacaan yang konsisten lebih tinggi dibanding kutub selatan. Ini menegaskan bahwa dua pembacaan gauss baru bisa dibandingkan secara adil jika diambil pada jarak, posisi, dan kutub yang sama.

Kenapa Satu Nilai Gauss Tidak Cukup Menilai Kekuatan Magnet Permanen?

Selain jarak, jenis material magnet permanen juga menentukan bagaimana nilai gauss harus ditafsirkan. Neodymium Iron Boron (NdFeB), Samarium Cobalt (SmCo), Alnico, dan ferrite (keramik) memiliki karakteristik remanensi dan gaya koersif yang berbeda-beda, sehingga magnet dengan dimensi sama dari material berbeda bisa menghasilkan pembacaan gauss permukaan yang jauh berbeda meski sama-sama dalam kondisi baru dan belum terdemagnetisasi.

Karakterisasi lengkap sifat magnetik suatu material, termasuk kurva demagnetisasi, remanensi, dan koersivitas intrinsik, dilakukan melalui pengukuran dalam rangkaian magnetik tertutup (closed magnetic circuit) menggunakan metode yang distandardisasi. Pendekatan ini berbeda secara mendasar dari pengukuran lapangan menggunakan gauss meter genggam di udara terbuka (open air), yang hasilnya dipengaruhi oleh geometri objek, ada tidaknya material feromagnetik di sekitar titik ukur, serta jarak dan orientasi probe. Konsekuensinya, pembacaan gauss meter genggam paling andal digunakan sebagai alat verifikasi relatif, membandingkan kondisi sekarang terhadap baseline yang direkam pada jarak dan posisi yang identik, bukan sebagai pengganti karakterisasi laboratorium untuk menentukan grade atau spesifikasi material magnet.

Implikasinya bagi teknisi di lapangan: jika belum ada baseline yang direkam saat komponen diketahui masih baik, satu kali pengukuran gauss pada magnet atau komponen bermagnet permanen tidak bisa langsung diberi label “lemah” hanya karena angkanya terlihat kecil. Yang bisa disimpulkan secara valid adalah perbandingan antar waktu pada kondisi pengukuran yang sama, atau perbandingan antar unit sejenis yang diukur dengan metode identik.

Bagaimana Pembacaan Medan Magnet Membantu Mendiagnosis Relay dan Solenoid Valve?

Kumparan relay dan solenoid valve bekerja dengan mengubah arus listrik menjadi medan magnet yang menggerakkan bagian mekanis (armature pada relay, spool pada solenoid valve). Ketika kumparan mulai melemah akibat korsleting antar-lilitan, korosi, atau kerusakan isolasi, medan magnet yang dihasilkan pada arus kerja yang sama biasanya ikut berubah dibanding kondisi saat komponen tersebut masih baru.

Riset diagnosis kegagalan solenoid valve berbasis fitur elektromagnetik memperlihatkan prinsip yang relevan di sini: dalam pengujian terhadap empat kondisi solenoid valve (normal, pegas patah, spool macet total, dan spool macet sebagian), pembeda antar kondisi bukan satu nilai tunggal, melainkan pola sinyal yang dibandingkan terhadap profil referensi dari kondisi normal maupun kondisi gagal yang sudah diketahui. Prinsip yang sama berlaku untuk pembacaan medan magnet pada relay atau solenoid: nilai gauss pada satu titik dan satu waktu jauh lebih bermakna ketika dibandingkan terhadap profil baseline unit yang sama saat masih berfungsi normal, dibanding dibaca sebagai angka absolut yang berdiri sendiri.

Secara praktis, ini berarti pengukuran medan magnet paling berguna untuk diagnosis relay dan solenoid valve ketika dilakukan secara berkala pada posisi probe yang tetap, misalnya menempel pada housing kumparan di titik yang sama setiap kali pemeriksaan, sehingga tren penurunan atau ketidakstabilan medan bisa terdeteksi lebih awal, sebelum komponen benar-benar gagal beroperasi.

Beda Mode Statis (DC) dan Dinamis (AC): Kapan Masing-Masing Dipakai?

Mode statis (DC) relevan untuk mengukur medan yang tidak berubah terhadap waktu, seperti magnet permanen (NdFeB, SmCo, Alnico, ferrite) atau kumparan yang dialiri arus searah. Mode dinamis (AC) relevan untuk medan yang berosilasi mengikuti frekuensi jala-jala listrik, 50 Hz atau 60 Hz, seperti kumparan relay yang disuplai tegangan AC, motor, generator, atau trafo. Kedua mode ini bukan sekadar rentang ukur yang berbeda, tetapi juga mewakili fenomena fisik yang berbeda, sehingga membandingkan angka dari mode statis dengan angka dari mode dinamis pada objek yang sama tidak memberi kesimpulan yang valid.

Untuk objek yang berada di lingkungan dengan banyak peralatan bertegangan AC, seperti ruang panel atau area trafo distribusi, mode dinamis lebih relevan digunakan untuk memantau medan magnet frekuensi jala-jala di sekitar peralatan tersebut. Sebaliknya, untuk memverifikasi kekuatan magnet permanen pada motor kecil, sensor, atau katup, mode statis yang perlu digunakan. Ini berbeda dari aplikasi yoke magnetic particle testing yang justru berfungsi membangkitkan medan magnet AC untuk mendeteksi cacat permukaan pada material ferromagnetik, bukan mengukur kekuatan medan yang sudah ada pada suatu objek.

Prosedur Pengukuran agar Hasil Bisa Dibandingkan dari Waktu ke Waktu

Agar pembacaan gauss dari satu sesi pemeriksaan bisa dibandingkan secara valid dengan sesi berikutnya, prosedur pengukuran perlu dibuat konsisten, bukan sekadar menempelkan probe sekenanya:

• Tentukan dan tandai titik ukur tetap pada objek (misalnya sisi housing kumparan relay atau permukaan kutub magnet), sehingga posisi dan jarak probe selalu sama pada setiap pemeriksaan berikutnya.
• Catat mode pengukuran yang digunakan (statis atau dinamis) beserta range yang aktif, karena keduanya menentukan resolusi dan akurasi yang berlaku.
• Rekam nilai baseline saat komponen diketahui masih dalam kondisi baik, idealnya segera setelah instalasi atau setelah perawatan/penggantian.
• Catat kondisi lingkungan yang relevan, terutama suhu, karena sifat magnetik material dapat berubah seiring perubahan suhu.
• Gunakan fungsi data hold atau max-min saat mengukur objek yang medannya berfluktuasi cepat, misalnya saat solenoid sedang aktif bekerja, agar nilai puncak tidak terlewat saat dibaca secara manual.
• Simpan data secara terstruktur (misalnya melalui transfer data ke PC) agar tren dari waktu ke waktu bisa ditelusuri, bukan hanya dibandingkan dengan ingatan pemeriksaan sebelumnya.

Kesalahan Umum saat Mengukur Medan Magnet di Lapangan

Beberapa kesalahan berikut sering menyebabkan kesimpulan yang keliru meski instrumen yang digunakan sudah tepat:

• Tidak mengunci jarak dan posisi probe. Pergeseran beberapa sentimeter saja, seperti diperlihatkan pada data pengujian di atas, bisa mengubah nilai terukur hingga berkali-kali lipat.
• Mencampur hasil dari mode statis dan dinamis saat membandingkan dua kondisi, padahal keduanya mengukur fenomena fisik yang berbeda.
• Mengabaikan sisi kutub yang diukur. Kutub utara dan selatan pada magnet yang sama tidak selalu memberi nilai gauss yang identik, sehingga perbandingan harus dilakukan pada kutub yang sama.
• Menganggap satu nilai gauss sebagai ambang pass/fail universal tanpa baseline pembanding, padahal nilai “normal” sangat bergantung pada geometri, material, dan jarak ukur spesifik objek tersebut.
• Tidak mencatat suhu saat pengukuran, padahal sifat magnetik material dapat bergeser mengikuti perubahan suhu, terutama pada magnet dengan koefisien temperatur yang tinggi.

Instrumen yang Sesuai untuk Kebutuhan Ini

Untuk kebutuhan verifikasi medan magnet statis maupun dinamis dalam satu unit genggam, Electromagnetic Field (EMF) Meter PCE-MFM 3000 dirancang untuk mendeteksi medan magnet permanen (DC) sekaligus medan magnet bolak-balik (AC) dalam satu instrumen, dengan probe eksternal yang tipis dan pipih sehingga dapat menjangkau celah sempit atau menembus casing tanpa perlu membongkar komponen. Karakteristik ini relevan langsung dengan kebutuhan yang dibahas di atas: mengukur pada titik tetap yang sama secara berulang, termasuk pada housing relay atau solenoid yang sulit diakses.

Sensor Hall effect satu sumbu (uniaxial) dengan kompensasi suhu otomatis membantu menjaga konsistensi pembacaan meski suhu lingkungan pengukuran berubah dari satu sesi ke sesi berikutnya. Fungsi data hold serta pencatatan nilai maksimum dan minimum berguna untuk menangkap kondisi medan yang berfluktuasi cepat, misalnya saat solenoid valve baru saja diaktifkan. Port RS-232 pada instrumen ini memungkinkan data diunduh ke PC, sehingga riwayat pengukuran dapat disimpan dan ditelusuri sebagai baseline pembanding di pemeriksaan berikutnya, bukan hanya diandalkan dari catatan manual.

Berikut ringkasan spesifikasi teknis instrumen ini:

Kombinasi mode statis dan dinamis dalam satu unit ini relevan untuk aplikasi memeriksa katup magnetik, relay, dan trafo inti udara (air-core transformer), serta menilai magnet permanen dan magnet rare earth berbahan Neodymium Iron Boron (NdFeB), Samarium Cobalt (SmCo), Alnico, maupun ferrite. Untuk objek yang memerlukan pemeriksaan berulang dari waktu ke waktu, seperti pemeliharaan prediktif pada solenoid valve atau verifikasi kekuatan magnet secara berkala, kombinasi probe pipih, fungsi data hold/max-min, dan konektivitas RS-232 pada instrumen ini mendukung praktik pengukuran baseline yang dibahas pada bagian sebelumnya.

Kesimpulan

Angka pada layar gauss meter adalah data mentah, bukan kesimpulan siap pakai. Kekuatan medan magnet yang terbaca sangat dipengaruhi oleh jarak probe ke sumber, sisi kutub yang diukur, dan apakah medan tersebut bersifat statis atau dinamis, sehingga satu angka yang berdiri sendiri tidak pernah cukup untuk memutuskan apakah sebuah magnet, relay, atau solenoid valve dalam kondisi baik.

Interpretasi yang valid membutuhkan konsistensi metode: posisi dan jarak probe yang tetap, mode pengukuran yang sesuai dengan jenis medan yang diperiksa, serta baseline yang direkam saat komponen diketahui masih berfungsi normal. Tanpa baseline ini, teknisi pada dasarnya hanya membaca angka tanpa konteks untuk menilai apakah angka tersebut normal atau sudah menandakan masalah.

Dengan prosedur pengukuran yang konsisten dan instrumen yang mampu mencakup kedua jenis medan dalam satu unit, pembacaan medan magnet bisa menjadi alat pemeliharaan prediktif yang cukup andal untuk mendeteksi penurunan performa relay, solenoid valve, atau magnet permanen sebelum kegagalan benar-benar terjadi. Nilai gauss adalah data. Kondisi komponen ditentukan lewat interpretasi data tersebut pada jarak, mode, dan baseline yang tepat.

FAQ

Apakah PCE-MFM 3000 bisa mendeteksi radiasi WiFi, router, atau sinyal seluler?

Tidak. PCE-MFM 3000 adalah gauss meter yang mengukur medan magnet statis (DC) dan medan magnet frekuensi jala-jala (AC 50/60 Hz), bukan gelombang radiofrekuensi (RF) seperti WiFi atau sinyal seluler yang berada pada rentang frekuensi jauh lebih tinggi dan memerlukan prinsip sensor yang berbeda.

Berapa jarak yang tepat untuk mengukur kekuatan magnet permanen?

Tidak ada satu jarak universal yang berlaku untuk semua objek. Yang penting adalah konsistensi: gunakan jarak dan posisi probe yang sama setiap kali dibandingkan dengan baseline. Pengukuran yang dilakukan menempel langsung pada permukaan kutub umumnya memberi nilai paling representatif dan paling stabil terhadap variasi posisi kecil.

Apa beda mode statis (DC) dan dinamis (AC) pada instrumen ini?

Mode statis mengukur medan yang tidak berubah terhadap waktu, seperti magnet permanen. Mode dinamis mengukur medan yang berosilasi pada frekuensi jala-jala 50/60 Hz, seperti kumparan relay AC, motor, atau trafo.

Apakah nilai gauss yang tinggi otomatis berarti magnet dalam kondisi baik?

Tidak. Nilai tinggi hanya bermakna jika dibandingkan pada jarak, posisi, dan kutub yang sama dengan baseline dari kondisi magnet yang diketahui masih baik.

Bisakah PCE-MFM 3000 mengukur medan magnet tanpa membongkar housing komponen?

Bisa. Probe eksternal pada instrumen ini memiliki ujung pipih dan tipis yang dirancang untuk menembus casing atau housing, sehingga pengukuran dapat dilakukan tanpa membongkar bagian tersebut.

Berapa akurasi pengukuran PCE-MFM 3000?

Akurasinya ±5% + 10 digit untuk mode statis (DC), dan ±5% + 20 digit untuk mode dinamis (AC), tergantung range yang sedang digunakan.

Apakah data hasil pengukuran bisa disimpan ke komputer?

Bisa. Instrumen ini memiliki port RS-232 yang memungkinkan data pengukuran diunduh ke PC untuk didokumentasikan sebagai riwayat atau baseline pembanding.

Apakah gauss meter genggam bisa menggantikan karakterisasi magnet di laboratorium?

Tidak sepenuhnya. Gauss meter genggam sangat berguna untuk verifikasi cepat dan pembandingan baseline di lapangan, sedangkan karakterisasi lengkap sifat magnetik material (kurva demagnetisasi, remanensi, koersivitas) dilakukan dalam rangkaian magnetik tertutup mengikuti metode standar seperti IEC 60404-5.
