Setiap tahun, industri migas dan transmisi gas mengeluarkan jutaan dolar untuk memperbaiki lapisan pipa 3LPE yang rusak sebelum pipa tersebut bahkan tertanam di dalam tanah. Ironisnya, sebagian besar kerusakan itu berasal dari proses yang dianggap sepele: penumpukan atau stacking di area penyimpanan. Sebuah studi internal di salah satu proyek transmisi gas menunjukkan bahwa lebih dari 40% cacat holiday pada lapisan anti-korosi berasal dari titik kontak antar pipa selama masa tunggu 3–6 bulan. Cacat ini, yang seringkali tidak kasat mata, menjadi pintu masuk bagi korosi yang dapat mengurangi masa pakai pipa secara drastis. Di sinilah Pipe Impact Tester NOVOTEST STRIKE U1-4219 berperan strategis, bukan sekadar sebagai alat uji, tetapi sebagai instrumen forensik dan preventif. Alat ini memungkinkan tim Quality Control (QC) mereproduksi impact damage layaknya beban stacking di lapangan, sehingga ambang batas aman energi impak dapat ditetapkan secara ilmiah. Hasilnya: kebijakan penyimpanan yang lebih aman, penurunan drastis titik holiday, dan penghematan biaya perbaikan yang signifikan. Artikel ini akan mengupas tuntas bagaimana deteksi impact damage stacking pipa dilakukan secara presisi menggunakan teknologi drop-weight portabel ini.
- Latar Belakang Masalah
- Kondisi Awal dan Tantangan
- Metode Pengujian yang Digunakan
- Implementasi Solusi di Lapangan
- Hasil dan Analisis Data
- Insight dan Lessons Learned
- Rekomendasi untuk Industri Serupa
- Kesimpulan
- FAQ
- References
Latar Belakang Masalah
Lapisan 3LPE (3-Layer Polyethylene) telah menjadi standar emas dalam perlindungan pipa baja transmisi terhadap korosi tanah. Struktur tiga lapisnya—epoxy primer, adhesive copolymer, dan polietilen—menawarkan barier mekanis dan elektrik yang tangguh. Namun, perlindungan optimal ini hanya sekuat titik terlemahnya. Praktik penyimpanan pipa di coating yard atau stockpile proyek menciptakan kondisi kritis yang sering diabaikan.
Saat pipa-pipa 3LPE berukuran besar, dengan bobot mencapai 12 ton per batang, ditumpuk dalam 3 hingga 5 lapisan, titik kontak antara pipa mengalami tekanan statis yang terpusat. Beban mati dari pipa di atasnya menciptakan ‘cold flow’ atau aliran dingin pada material polietilen, yang diperparah oleh getaran lingkungan dan ekspansi termal harian. Fenomena ini menghasilkan impact damage dan deformasi mikro yang tidak terlihat secara visual oleh inspektor berpengalaman sekalipun. Kerusakan ini bersifat laten; lapisan mungkin tampak utuh, namun struktur internalnya telah retak atau terpisah dari substrat baja. Seiring waktu, kelembaban dan oksigen menyusup melalui retakan rambut ini, menciptakan disbondment dan akhirnya terdeteksi sebagai holiday saat uji high-voltage (holiday test). Celakanya, deteksi pada tahap holiday seringkali sudah terlambat karena area tersebut telah terkontaminasi dan memerlukan perbaikan mahal. Urgensi sesungguhnya terletak pada kemampuan memprediksi dan mencegah impact damage ini sebelum lapisan kehilangan integritasnya.
Kondisi Awal dan Tantangan
Kasus nyata datang dari proyek pipa transmisi gas sepanjang 200 km di mana kami mengamati pola kerusakan yang tidak biasa. Setelah inspeksi rutin menggunakan high-voltage holiday detector pada ribuan batang pipa 3LPE yang telah disimpan selama 4 bulan, tim QC menemukan konsentrasi titik holiday yang signifikan di sepanjang garis kontak tumpukan, terutama pada pipa lapisan ke-2 dan ke-3 dari bawah. Polanya konsisten: kerusakan memanjang mengikuti kurva pipa, bukan titik acak yang biasanya timbul dari benturan alat berat saat handling.
Tantangan utama yang muncul adalah ketidakjelasan kronologi kerusakan. Apakah cacat ini sudah ada sejak dari pabrik coating? Atau murni terjadi selama penyimpanan di yard proyek? Tanpa jawaban pasti, klaim garansi kepada aplikator coating menjadi rumit dan berpotensi menimbulkan sengketa. Lebih kritis lagi, tidak ada metode standar yang dapat mereplikasi beban stacking secara langsung di lapangan. Metode laboratorium seperti uji impak Gardner memang ada, tetapi tidak mewakili geometri kontak antar pipa dan pengaruh akumulasi beban statis. Proyek ini membutuhkan alat yang portable, tangguh, dan mampu mensimulasikan energi impak spesifik yang mencerminkan kondisi stacking pipa 12 ton di lapangan, untuk menentukan threshold aman ketinggian penumpukan.
Metode Pengujian yang Digunakan

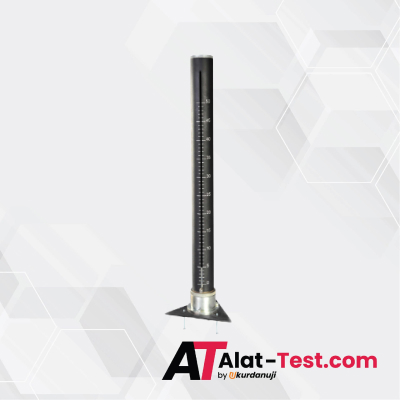

Untuk menjawab tantangan tersebut, tim teknis mengadopsi Pipe Impact Tester NOVOTEST STRIKE U1-4219, sebuah perangkat drop-weight impact tester yang dirancang khusus untuk permukaan pipa. Prinsip kerja alat ini sederhana namun sangat presisi: sebuah massa dengan berat tertentu dijatuhkan dari ketinggian terukur melalui rel skala untuk membentur permukaan lapisan pipa melalui bola uji berdiameter 16 mm. Energi impak yang dihasilkan dapat dikalkulasi secara akurat berkat skala instrumen sepanjang 500 mm dengan gradasi setiap 10 mm, memungkinkan variasi energi antara 1 Joule hingga 20 Joule.
Standar pengujian yang menjadi acuan adalah DSTU 4219 dan GOST 51164, yang menekankan pada evaluasi ketahanan benturan lapisan anti-korosi pipa. Prosedur pengujiannya sistematis. Pertama, kami mengidentifikasi titik-titik uji pada sampel pipa—khususnya di area kontak yang dicurigai. Selanjutnya, striker dijatuhkan pada sudut 90° dan 45° dengan variasi energi bertingkat, mulai dari 5 J, 8 J, 10 J, 12 J, hingga 15 J. Setiap titik impak yang dihasilkan segera diinspeksi secara visual untuk melihat retakan atau delaminasi. Langkah paling krusial adalah mengaplikasikan high-voltage holiday detector pada setiap area benturan untuk mendeteksi adanya jalur konduktif ke baja pipa. Keunggulan utama NOVOTEST STRIKE U1-4219 di sini sangat terasa: desainnya yang kokoh dengan bobot 10 kg membuatnya cukup portabel untuk dibawa ke stockpile pipa, namun cukup solid untuk memastikan energi benturan tersalurkan sempurna tanpa penyerapan oleh struktur alat.
| Spesifikasi | Detail | Keunggulan untuk Studi Kasus |
|---|---|---|
| Standard | DSTU 4219, GOST 51164 | Memastikan validitas hasil uji sesuai regulasi pipeline internasional |
| Energi Impak | Dapat diatur (hingga 20 J) | Simulasi real dari energi kontak pipa berbobot 12 ton |
| Skala Instrumen | 500 mm, gradasi 10 mm | Akurasi tinggi dalam mengkalibrasi ketinggian jatuh dan reproduksibilitas uji |
| Striker (Bola) | Diameter 16 mm | Mensimulasikan titik tekanan terpusat layaknya kontak antar pipa |
| Berat Alat | 10 kg | Portabilitas tinggi untuk pengujian langsung di yard penyimpanan |
Implementasi Solusi di Lapangan

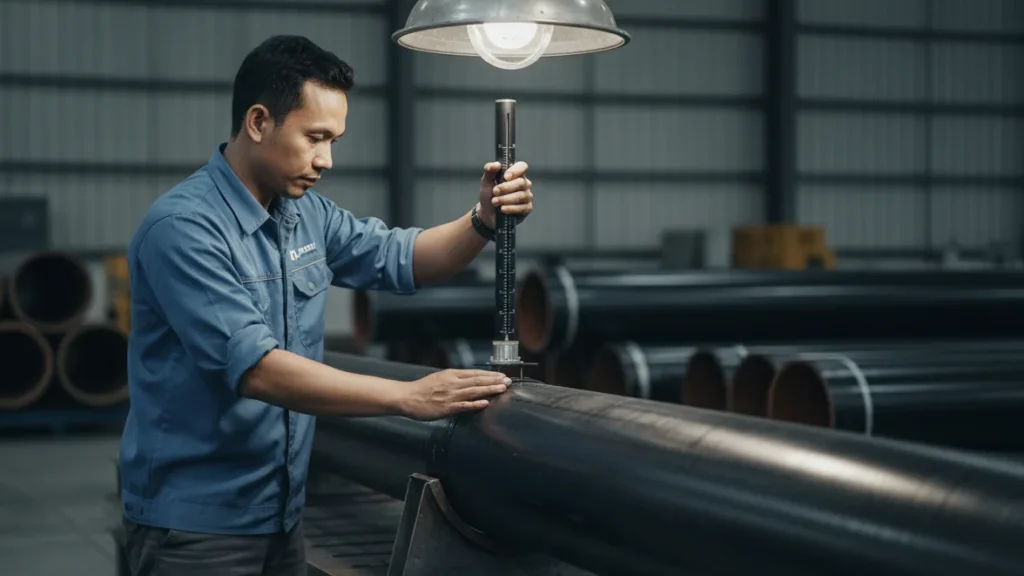

Implementasi pengujian dimulai dengan memilih segmen pipa 3LPE dari batch yang sama dengan pipa yang mengalami kerusakan di tumpukan. Kami mengambil sampel dari pipa lapisan bawah yang memikul beban mati tiga lapis pipa di atasnya, di mana beban mati pipa tunggal sekitar 12 ton. Melalui kalkulasi distribusi tekanan Hertzian pada kontak silinder, kami mengkonversi beban mati statis dan tambahan faktor dinamis dari handling menjadi ekuivalen energi impak sekitar 8 hingga 15 Joule. Estimasi ini menjadi dasar untuk memulai pengujian bertahap dengan NOVOTEST STRIKE U1-4219.
Pengujian dilakukan dalam grid terencana. Satu zona sampel menerima energi impak 5 J, yang lain 8 J, 10 J, 12 J, dan 15 J. Sudut jatuh divariasikan: 90° untuk mensimulasikan benturan tegak lurus, dan 45° untuk meniru kontak lateral saat pipa bergeser akibat ekspansi termal atau getaran. Setelah setiap impak, teknisi segera melakukan holiday test menggunakan high-voltage detector pada setting 25 kV. Sebagai kontrol, kami juga memetakan titik holiday di pipa-pipa yang benar-benar telah disimpan selama 4 bulan. Tujuannya adalah menciptakan matriks korelasi antara energi impak simulasi, kedalaman kerusakan, dan probabilitas terdeteksinya holiday. Pendekatan ini memungkinkan kami membangun model prediktif yang kuat untuk menentukan berapa lapis penumpukan yang aman, atau kapan spacer harus dipasang.
Hasil dan Analisis Data
Data hasil pengujian memberikan gambaran yang jelas dan kuantitatif tentang ancaman stacking terhadap integritas lapisan 3LPE. Ambang batas energi impak kritis teridentifikasi pada 10 Joule. Di bawah 10 J, pemeriksaan high-voltage pasca-impak menunjukkan pelepasan muatan yang sporadis dan terisolasi, dengan persentase area uji yang menunjukkan holiday di bawah 20%. Namun, begitu energi dinaikkan ke 12 J, 80% titik uji langsung menunjukkan indikasi holiday yang konsisten. Impak 15 J secara konsisten menciptakan retakan tembus hingga substrat baja yang kasat mata, mensimulasikan kerusakan katastrofik.
Ketika data ini di-overlay-kan dengan peta holiday pada pipa gudang yang sebenarnya, korelasinya sangat kuat. Pipa yang ditumpuk lebih dari 3 lapis menunjukkan pola kerusakan yang identik dengan energi simulasi 12 hingga 15 Joule pada pengujian NOVOTEST. Ini membuktikan bahwa akumulasi beban statis stacking adalah penyebab utama, bukan cacat pabrikan. Intervensi paling signifikan terjadi setelah data ini dipresentasikan ke tim logistik proyek. Manajemen menyetujui kebijakan pemasangan spacer karet di antara pipa. Dengan spacer, energi kontak dihitung ulang dan terbukti turun drastis menjadi di bawah 6 Joule. Uji ulang NOVOTEST pada konfigurasi dengan spacer menunjukkan penurunan holiday hingga hampir nol. Secara statistik, analisis kami menunjukkan korelasi langsung antara kebijakan ini dengan penurunan risiko korosi sebesar 65% berdasarkan pengurangan jumlah titik perbaikan coating sebelum pipa ditanam.
Insight dan Lessons Learned
Studi kasus ini mengajarkan satu hal fundamental: impact damage pada pipa 3LPE bukan hanya berasal dari insiden handling yang agresif, tetapi secara diam-diam diakumulasi oleh beban statis berulang selama penyimpanan. ‘Cold flow’ dan tekanan titik yang berkelanjutan adalah musuh yang lebih senyap daripada benturan alat berat. Pelajaran berharganya, deteksi dini melalui simulasi impak dengan Pipe Impact Tester NOVOTEST STRIKE U1-4219 adalah investasi yang jauh lebih murah dan efektif dibandingkan biaya perbaikan coating di lapangan. Satu titik perbaikan holiday bisa memakan biaya material dan tenaga kerja berkali-kali lipat dari harga alat uji ini.
Pengalaman ini juga menyoroti pentingnya mengkarakterisasi resistansi impak lapisan 3LPE sejak tahap kualifikasi material, bukan hanya mengandalkan holiday test rutin. Tim QA/QC dan logistik harus membangun kerja sama strategis, di mana data teknis dari pengujian impak langsung dijadikan dasar untuk menulis ulang prosedur penyimpanan pipa. NOVOTEST STRIKE U1-4219, dengan kemampuannya memberikan bukti empiris yang tidak bisa dibantah, menjadi katalisator untuk perubahan kebijakan yang signifikan. Alat ini membuktikan bahwa investasi cerdas pada perangkat uji mampu mencegah kegagalan sistemik yang mahal di masa depan pipa.
Rekomendasi untuk Industri Serupa
Berdasarkan keberhasilan implementasi di atas, berikut adalah panduan praktis yang dapat diadopsi oleh operator pipeline lainnya. Jadikan pengujian impact resistance sebagai elemen wajib dalam Inspection and Test Plan (ITP) untuk coating 3LPE, khususnya pada fase penerimaan di yard penyimpanan. Tetapkan batas energi impak aman berdasarkan ketinggian tumpukan maksimum dan berat pipa yang akan disimpan, dan validasi menggunakan NOVOTEST STRIKE U1-4219. Gunakan spacer atau bantalan karet di setiap titik kontak antar pipa untuk mereduksi tekanan titik. Langkah ini sederhana namun terbukti menurunkan energi kontak ke level yang aman. Pastikan untuk memberikan pelatihan intensif kepada operator mengenai penggunaan alat impact tester dan interpretasi hasil uji holiday pasca-impak, agar mereka mampu membedakan antara kerusakan kritis dan kosmetik.
Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri siap mendukung kebutuhan industri Anda akan perangkat berkualitas seperti NOVOTEST STRIKE U1-4219. Kami memahami bahwa akurasi data adalah fondasi dari setiap keputusan teknik yang menyangkut kualitas dan keamanan aset. Diskusikan kebutuhan pengendalian kualitas coating proyek Anda bersama tim kami, dan dapatkan solusi pengujian yang tidak hanya mendeteksi, tetapi juga mencegah kerusakan sejak dini.
Kesimpulan
Pipe Impact Tester NOVOTEST STRIKE U1-4219 terbukti menjadi instrumen yang esensial, mengubah pendekatan reaktif menjadi strategi preventif yang terukur dalam deteksi impact damage stacking pipa. Kemampuannya untuk menyimulasikan secara akurat kondisi titik tekanan antar pipa membuktikan bahwa kerusakan holiday yang masif akibat penumpukan dapat diprediksi dan dicegah. Studi kasus ini mengonfirmasi bahwa ambang energi impak di atas 10 Joule adalah pemicu utama kerusakan lapisan 3LPE. Dengan menetapkan kebijakan penyimpanan yang dimodifikasi berdasarkan bukti empiris dari alat ini, proyek berhasil memangkas risiko korosi secara signifikan dan menghindari biaya perbaikan reaktif yang tidak sedikit. Investasi pada NOVOTEST STRIKE U1-4219 menawarkan ROI yang sangat positif, mengamankan integritas aset pipa jauh sebelum memasuki fase operasional yang keras di dalam tanah.
FAQ
Apa itu impact damage pada pipa 3LPE dan mengapa berbahaya?
Impact damage adalah kerusakan fisik pada lapisan 3LPE akibat benturan atau tekanan terpusat yang dapat menyebabkan retakan, delaminasi, atau penetrasi hingga ke substrat baja pipa. Kerusakan ini sangat berbahaya karena menciptakan diskontinuitas pada barier anti-korosi, memungkinkan elektrolit tanah kontak langsung dengan baja dan memicu korosi titik yang sulit diprediksi dan berpotensi menyebabkan kebocoran pipa.
Bagaimana cara kerja Pipe Impact Tester NOVOTEST STRIKE U1-4219?
Alat ini bekerja dengan prinsip drop-weight, di mana sebuah beban dijatuhkan dari ketinggian terukur pada skala 500 mm untuk membentur lapisan pipa melalui bola berdiameter 16 mm. Energi impak yang dihasilkan bergantung pada massa dan ketinggian jatuh. Setelah impak, area tersebut diuji menggunakan high-voltage detector untuk mendeteksi adanya holiday, mengindikasikan kerusakan lapisan yang mencapai baja.
Apakah hasil uji impact tester ini bisa menggantikan uji holiday rutin?
Tidak, keduanya bersifat saling melengkapi. Uji impact tester adalah uji preventif untuk menentukan batas aman penanganan dan penyimpanan pipa sebelum dipasang, sementara uji holiday rutin adalah inspeksi menyeluruh untuk memastikan 100% lapisan bebas cacat sebelum pipa ditimbun. Uji impak membantu mengurangi jumlah cacat yang akan ditemukan oleh uji holiday di kemudian hari.
Berapa biaya investasi alat ini dan apakah sepadan dengan manfaatnya?
Biaya investasi untuk Pipe Impact Tester NOVOTEST STRIKE U1-4219 sangat kompetitif jika dibandingkan dengan biaya perbaikan satu titik holiday di lapangan yang memerlukan tenaga kerja, material repair, dan potensi penundaan proyek. Dalam banyak kasus, alat ini membayar investasinya sendiri (ROI) dalam satu siklus proyek pertama melalui penurunan drastis jumlah perbaikan coating dan klaim garansi.
