Porositas Pada Komponen Komposit: Cek dengan NOVOTEST UD2301

Anda baru saja menyelesaikan siklus autoclave untuk panel CFRP (Carbon Fiber Reinforced Polymer) yang kritis. Secara visual, permukaannya sempurna. Namun, Anda tidak mengetahui persis bagaimana kondisi internalnya. Volatil yang terperangkap atau aliran resin yang tidak sempurna selama proses curing seringkali menciptakan musuh tak kasat mata: porositas. Cacat laten ini bukan sekadar gelembung udara kecil; ia adalah pemicu penurunan drastis kekuatan mekanik, terutama interlaminar shear strength (ILSS), yang dapat menyebabkan delaminasi prematur saat komponen beroperasi di bawah beban.

Bagi insinyur pengendalian mutu di industri aerospace dan otomotif performa tinggi, lolosnya satu komponen berpori bisa berarti kegagalan struktural yang berujung pada klaim garansi besar atau, lebih buruk lagi, risiko keselamatan. Di sinilah deteksi porositas komposit harus naik level dari sekadar inspeksi visual. NOVOTEST UD2301, sebuah ultrasonic flaw detector portabel, hadir untuk mengisi celah kritis ini, memberikan kemampuan “melihat” ke dalam struktur material komposit Anda tanpa merusaknya, memastikan bahwa hanya komponen dengan integritas sempurna yang melaju ke tahap produksi berikutnya.

1. Tantangan Utama di Manufaktur Komposit CFRP
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat Deteksi Kecacatan Ultrasonik
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Flaw Detector untuk Porositas Komposit
8. Kesimpulan
9. FAQ
   1. Berapa ukuran porositas minimum yang bisa dideteksi NOVOTEST UD2301 pada CFRP?
   2. Apakah UD2301 bisa digunakan untuk komposit dengan lapisan paint atau coating?
   3. Berapa lama waktu yang dibutuhkan untuk memindai satu panel komposit ukuran 1 m²?
   4. Apakah alat ini bisa membedakan porositas dengan cacat lain seperti delaminasi?
10. References

Tantangan Utama di Manufaktur Komposit CFRP

Dalam dunia manufaktur komposit canggih, cacat porositas adalah musuh utama yang seringkali bekerja dalam senyap. Komponen CFRP yang diproduksi melalui proses autoclave sangat rentan terhadap pembentukan void mikroskopis. Penyebabnya beragam, mulai dari prepreg yang kadaluarsa dan menyerap kelembaban, laju pemanasan yang terlalu agresif sehingga volatil tidak sempat keluar, hingga tekanan kompaksi yang tidak memadai selama fase dwelling. Volatil dan gas yang terperangkap dalam matriks resin ini gagal keluar sebelum resin mencapai fase gelasi, mengkristal menjadi rongga-rongga kecil yang tersebar di antara lapisan laminat.

Gejala visual dari porositas ini sangat menipu. Komposit CFRP berwarna gelap secara alami, menyembunyikan diskontinuitas internal di bawah permukaannya yang halus. Anda tidak akan melihat retakan atau perubahan warna seperti pada logam. Di sinilah letak bahayanya: komponen bisa lolos dari meja inspeksi visual dan langsung dipasang pada struktur utama. Risiko yang mengintai sangat besar. Kehadiran porositas, bahkan dalam fraksi volume yang kecil (misalnya 2-3%), dapat menurunkan kekuatan interlaminar shear hingga 20-30%, secara signifikan memotong umur kelelahan (fatigue life) komponen. Ketika komponen tersebut beroperasi di bawah beban siklik atau tekanan ekstrem—seperti pada panel sayap pesawat atau sasis mobil balap—siklus hidupnya akan berakhir prematur akibat kegagalan delaminasi. Metode lama seperti tap test atau inspeksi visual 100% tidak lagi memadai untuk menjamin keandalan komponen kritis ini.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk menghadapi tantangan deteksi porositas pada lini produksi modern, standar kebutuhan alat inspeksi menjadi sangat ketat. Alat yang Anda pilih tidak boleh hanya sekadar bisa mendeteksi cacat, tetapi harus benar-benar terintegrasi dengan ritme produksi tanpa mengorbankan akurasi. Apa saja persyaratan mutlak tersebut?

1. Akurasi menjadi tidak bisa ditawar. Alat harus mampu mendeteksi ukuran porositas setidaknya ≥ 1 mm dan memberikan informasi lokasi tiga dimensi (kedalaman dan posisi lateral) agar teknisi dapat memutuskan area mana yang perlu diperbaiki atau langsung mereject komponen. Resolusi rendah akan membuat void kecil yang berpotensi bergabung menjadi delaminasi besar tidak terdeteksi.
2. Kecepatan inspeksi sangat vital. Proses manufaktur tidak bisa menunggu. Anda memerlukan metode yang bisa memindai banyak titik pengukuran dalam hitungan detik.
3. Portabilitas alat menjadi kunci. Inspeksi idealnya terjadi langsung di dekat stasiun autoclave, di gudang penyimpanan, atau di area assembly, bukan harus dibawa ke laboratorium khusus yang memakan waktu logistik. Alat harus ringkas dan tahan terhadap kondisi workshop yang keras.
4. Kemampuan penetrasi. Komponen CFRP memiliki variasi ketebalan yang signifikan. Alat uji harus mampu menembus ketebalan hingga 50 mm atau lebih pada frekuensi yang berbeda-beda.
5. Pengoperasian yang sederhana dan intuitif dengan tampilan A-scan digital mengurangi ketergantungan pada operator ahli dan meminimalkan kesalahan interpretasi, menjadikan proses inspeksi lebih efisien dan objektif.

Solusi dengan Alat Deteksi Kecacatan Ultrasonik

Ketika kebutuhan akan deteksi porositas komposit yang presisi dan praktis mendesak, teknologi ultrasonic pulse-echo muncul sebagai solusi andalan. Prinsip kerjanya sederhana namun sangat efektif: probe mengirimkan gelombang suara frekuensi tinggi ke dalam material. Ketika gelombang ini bertemu dengan diskontinuitas—seperti udara yang terperangkap dalam porositas (void)—sebagian energinya akan dipantulkan kembali ke probe, menciptakan puncak sinyal pada layar. Dengan menganalisis waktu tempuh dan amplitudo pantulan ini, Anda dapat menentukan ukuran dan kedalaman cacat.

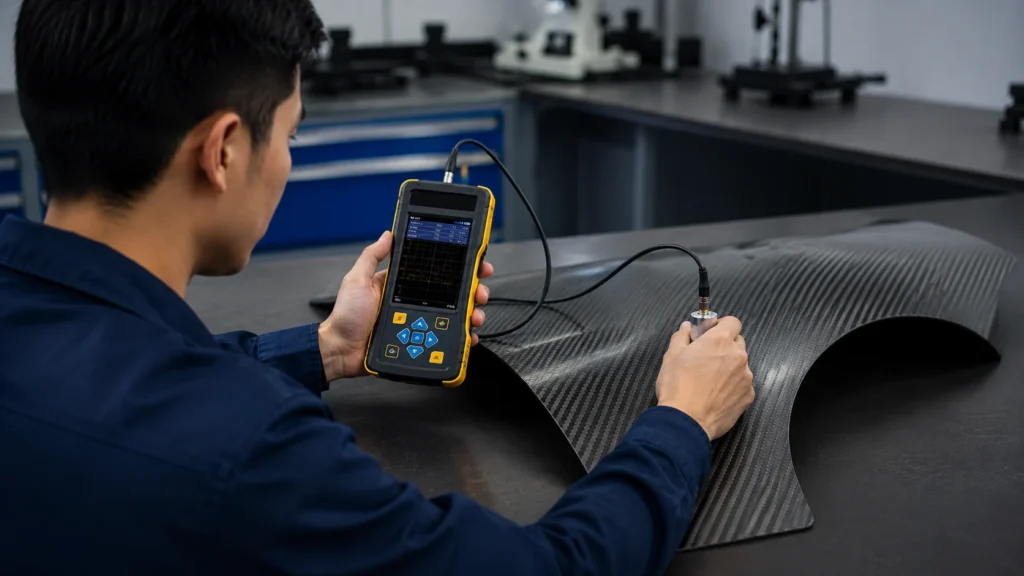

NOVOTEST UD2301 hadir sebagai perwujudan sempurna dari prinsip ini dalam format mini yang tangguh. Alat Deteksi Kecacatan Ultrasonik adalah alat yang dirancang untuk melakukan pengujian yang tidak merusak logam, plastik, kaca, bahan komposit, inspeksi lasan dan pengukuran ketebalan berbagai produk dan struktur. Perangkat ini menggunakan layar TFT warna resolusi tinggi (320 x 480 piksel) yang menampilkan A-scan digital dengan detail luar biasa, memudahkan mata membedakan sinyal noise dari cacat aktual.

Keunggulan utama UD2301 terletak pada fleksibilitasnya. Anda dapat mengkalibrasi alat dengan mudah menggunakan blok referensi komposit, seperti CFRP block with artificial flaws, sehingga pengukuran pada komponen real dapat divalidasi secara langsung. Kompatibel dengan probe dual-element dan probe kontak, alat ini memberikan resolusi optimal untuk deteksi permukaan-dekat (near-surface resolution) yang seringkali menjadi titik kritis awal mula porositas pada laminat tebal. Alat ini juga mampu menguji berbagai material lain, menjadikannya investasi serbaguna di lantai produksi Anda.

Cara Kerja dan Aplikasi di Lapangan

Mengoperasikan NOVOTEST UD2301 untuk deteksi porositas komposit pada komponen CFRP adalah proses yang terstruktur dan efisien. Berikut adalah langkah praktis yang bisa langsung Anda terapkan di lapangan:

1. Persiapan adalah fondasi akurasi. Bersihkan permukaan komponen CFRP secara menyeluruh dari debu, sisa release agent, atau kontaminan lain yang dapat menghalangi transmisi gelombang. Selanjutnya, aplikasikan couplant yang sesuai—pilih couplant berbasis air atau gel khusus komposit yang tidak korosif dan mudah dibersihkan, menghindari risiko kontaminasi silang pada material serat karbon.
2. Setup alat. Pilih probe dengan rentang frekuensi optimal untuk komposit antara 2.25 hingga 5 MHz. Frekuensi yang lebih tinggi (5 MHz) memberikan resolusi lebih baik untuk porositas kecil, sementara frekuensi lebih rendah (2.25 MHz) memberi penetrasi lebih dalam untuk bagian yang tebal. Lakukan kalibrasi kecepatan gelombang ultrasonik (velocity) pada blok referensi material komposit yang identik untuk memastikan pengukuran kedalaman yang presisi. Di sinilah peran scanning delay dan probe delay pada UD2301 menjadi sangat vital untuk mengkompensasi perbedaan waktu tempuh.
3. Teknik scanning menggunakan pola raster—gerakan maju mundur yang sistematis—pada area kritis. Fokus pada area dengan jari-jari kelengkungan (radius), area sambungan (joint), dan transisi ketebalan yang rawan akumulasi porositas. Interpretasi sinyal pada layar A-scan menjadi kunci: kenaikan amplitudo puncak sinyal yang signifikan, diikuti oleh pergeseran waktu tempuh di antara sinyal backwall echo, merupakan indikasi kuat adanya cluster porositas. Perekaman data waveform digital memungkinkan Anda menyimpan temuan dan membuat laporan QC yang terukur. Contohnya, saat menginspeksi stringer CFRP pasca-autoclave pada panel sayap, Anda dapat memindai sepanjang geometri kompleksnya dalam waktu singkat dan mendapatkan bukti visual sinyal cacat.

Studi Implementasi Singkat

Di dunia otomotif racing, bobot ringan dan kekuatan absolut adalah segalanya, menjadikan CFRP material pilihan untuk firewall. Sebuah pabrikan komponen otomotif racing mengintegrasikan NOVOTEST UD2301 ke dalam lini QC mereka. Saat menginspeksi firewall CFRP dengan ketebalan 8 mm, mereka menemukan anomali. Pada layar A-scan UD2301, terlihat gema-gema kecil yang mengindikasikan cluster porositas berukuran 2–3 mm. Mengejutkannya, cacat ini tidak terdeteksi pada CT scan standar yang mereka gunakan sebelumnya, karena orientasi planar cluster yang sejajar dengan arah scanning CT.

Hasil dari deteksi dini ini sangat signifikan: komponen firewall tersebut langsung direject sebelum memasuki tahap perakitan. Tindakan ini menghemat biaya pengujian destruktif yang mahal dan mencegah potensi kegagalan garansi yang dapat merusak reputasi tim balap. Dari sisi efisiensi waktu, inspeksi satu unit firewall dengan UD2301 hanya membutuhkan 5 menit per komponen, sebuah peningkatan drastis dibandingkan metode radiografi yang sebelumnya memakan waktu hingga 30 menit. Dampak bisnisnya jelas: penghematan material scrap, peningkatan kepercayaan pelanggan terhadap konsistensi kualitas, dan hilirisasi proses inspeksi yang lebih gesit dan responsif.

Keunggulan Dibanding Metode Konvensional

Untuk memahami sepenuhnya nilai NOVOTEST UD2301, Anda perlu membandingkannya dengan metode deteksi porositas komposit lainnya yang mungkin sudah Anda kenal. Setiap metode memiliki tempatnya, namun untuk inspeksi rutin dan portabel, UD2301 menawarkan proposisi yang sangat kuat.

Dibandingkan radiografi, UD2301 menawarkan keunggulan berupa deteksi yang lebih komprehensif untuk void planar pada laminat, tanpa kerumitan regulasi radiasi. Berhadapan dengan thermography yang kinerjanya dapat terpengaruh oleh variasi emisivitas permukaan, gelombang ultrasonik dari UD2301 menembus dan memantul berdasarkan perubahan impedansi akustik internal yang konsisten, mampu mendeteksi void yang lebih dalam. Yang paling krusial, sebagai pengganti tap test manual yang subjektif, UD2301 menyediakan data kuantitatif, dapat diulang (repeatable), dan menjadikan inspeksi sebagai proses digital yang objektif dari operator ke operator. Ini adalah lompatan besar dari seni inspeksi menjadi sains verifikasi kualitas.

Tips Memilih Flaw Detector untuk Porositas Komposit

Berinvestasi pada ultrasonic flaw detector untuk aplikasi spesifik seperti deteksi porositas komposit memerlukan ketajaman dalam mengevaluasi spesifikasi. Jangan hanya melihat harga; lihatlah nilai teknikal yang mendukung tugas Anda sehari-hari. Berikut panduan praktis untuk membantu Anda memilih alat yang tepat:

• Frekuensi probe tinggi: Pastikan alat mendukung frekuensi probe tinggi, minimal 5 MHz. Ingat, semakin tinggi frekuensi, semakin kecil panjang gelombangnya, sehingga semakin peka terhadap porositas berukuran mikro. NOVOTEST UD2301 dengan rentang frekuensi 1 hingga 10 MHz memberikan fleksibilitas ini.
• Gain range lebar: Perhatikan gain range. Sinyal pantulan dari void kecil bisa sangat lemah. Anda membutuhkan alat dengan gain range yang lebar, minimal 110 dB, untuk mengangkat sinyal-sinyal halus tersebut di atas noise floor. UD2301 menyediakan gain hingga 125 dB, memastikan porositas kecil tidak terkubur dalam background noise.
• Penyimpanan data dan konektivitas: Fitur penyimpanan data adalah kunci untuk dokumentasi QC modern. Alat harus mampu menyimpan waveform dan hasil pengaturan, serta memiliki port USB untuk transfer data ke PC guna analisis tren dan pembuatan laporan yang profesional.
• Portabilitas: Ukuran dan berat adalah faktor portabilitas. Unit handheld ringkas seperti NOVOTEST UD2301 dengan berat hanya 250 gram memungkinkan Anda membawanya ke mana saja—ke atas struktur pesawat, di bawah kendaraan, atau di ruang inspeksi yang sempit.
• Dukungan purna jual: Terakhir, dan ini seringkali terlupakan, periksa ketersediaan dukungan purna jual, suku cadang probe, dan pelatihan pengguna. Sebuah alat hanya sebaik ekosistem yang mendukungnya. Pastikan alat Anda kompatibel dengan standar referensi komposit yang relevan dengan industri Anda.

Kesimpulan

Porositas pada komposit CFRP adalah risiko laten yang tidak bisa Anda kompromikan. Dari penurunan kekuatan mekanik hingga kegagalan prematur di lapangan, biaya yang ditimbulkan terlalu besar untuk diabaikan. Oleh karena itu, memiliki kemampuan deteksi porositas komposit yang akurat dan efisien adalah sebuah keharusan kompetitif. NOVOTEST UD2301 muncul sebagai solusi yang menjawab tantangan ini secara presisi, menawarkan akurasi deteksi tinggi, portabilitas, dan kemudahan penggunaan dalam satu paket handheld yang tangguh. Alat ini memberdayakan tim QC Anda untuk secara proaktif menemukan cacat internal sebelum komponen mengancam keselamatan atau profitabilitas bisnis Anda. Berinvestasi pada teknologi ini berarti memperkuat standar mutu dan keamanan produk akhir, sekaligus mengoptimalkan proses manufaktur Anda.

Dalam memenuhi kebutuhan alat uji presisi untuk lini produksi Anda, memiliki mitra distribusi yang andal adalah kunci. CV. Java Multi Mandiri hadir sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia yang mendukung proses pengujian dan pengukuran berbagai macam kebutuhan industri. Dengan jaringan dan pengetahuan yang luas, kami berkomitmen menjadi mitra pengadaan alat ukur Anda untuk kebutuhan bisnis dan industri. Pelajari lebih lanjut tentang alat pengujian non-destructive dan jangan ragu untuk mengakses layanan konsultasi gratis kami. Temukan solusi yang sesuai dengan aplikasi Anda.

FAQ

Berapa ukuran porositas minimum yang bisa dideteksi NOVOTEST UD2301 pada CFRP?

Pada kondisi ideal dan dengan pemilihan probe yang tepat (misal, 5 MHz dual-element), NOVOTEST UD2301 mampu mendeteksi indikasi dari porositas individual berukuran sekitar 1–2 mm pada material CFRP. Sensitivitas ini sangat bergantung pada frekuensi probe, ketebalan material, dan orientasi cacat. Kalibrasi yang cermat dengan blok referensi komposit akan memaksimalkan kemampuannya.

Apakah UD2301 bisa digunakan untuk komposit dengan lapisan paint atau coating?

Ya, bisa. NOVOTEST UD2301 dapat digunakan pada komposit yang memiliki lapisan non-konduktif tipis seperti cat atau coating. Kehadiran lapisan ini akan menambah sedikit attenuasi pada sinyal, tetapi dengan penyesuaian gain dan kalibrasi yang tepat, Anda tetap bisa mendapatkan sinyal pantulan yang jelas dari backwall dan cacat internal di dalam laminat komposit.

Berapa lama waktu yang dibutuhkan untuk memindai satu panel komposit ukuran 1 m²?

Waktu pemindaian sangat bergantung pada kompleksitas geometri dan grid titik inspeksi yang diterapkan. Untuk panel datar berukuran 1 m² dengan grid inspeksi standar, seorang operator dapat menyelesaikan pemindaian dalam waktu kurang lebih 10–15 menit menggunakan teknik raster scan dengan NOVOTEST UD2301. Kecepatan ini jauh lebih efisien dibandingkan metode radiografi untuk tujuan deteksi void.

Apakah alat ini bisa membedakan porositas dengan cacat lain seperti delaminasi?

Secara prinsip, kedua cacat ini akan menampilkan sinyal pantulan yang tinggi. Membedakan keduanya secara definitif seringkali membutuhkan analisis mendalam terhadap karakteristik gema (echo) dan posisi kedalamannya. Namun, pengguna berpengalaman dapat melakukan interpretasi: delaminasi biasanya menghasilkan pantulan tajam dan lebar yang paralel dengan permukaan laminat pada kedalaman tertentu, sementara porositas cenderung menampilkan sekumpulan sinyal kecil yang tersebar. Teknik ini memerlukan pemahaman sinyal A-scan yang solid.

Rekomendasi Alat Ukur

References

1. ASTM E2580-17, “Standard Practice for Ultrasonic Testing of Flat Panel Composites and Sandwich Core Materials Used in Aerospace Applications”, ASTM International.
2. Campbell, F.C., “Manufacturing Processes for Advanced Composites”, Elsevier Science, 2004.
3. Du, Y., dkk., “Detection and Characterization of Porosity in Carbon Fiber Reinforced Polymers Using Ultrasonic Testing“, Journal of Nondestructive Evaluation, Vol. 40, 2021.
4. NOVOTEST, “Technical Datasheet: Ultrasonic Flaw Detector UD2301″, NOVOTEST Official Publication, 2023.
5. Summerscales, J., “Non-Destructive Testing of Fibre-Reinforced Plastics Composites”, Elsevier Applied Science, 1990.
