Prosedur Deteksi Laminasi Baja dengan Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A

Bayangkan sebuah bejana tekan di fasilitas kimia beroperasi pada tekanan tinggi. Di dalam dinding bajanya, tersembunyi cacat planar tipis yang tidak terlihat oleh mata telanjang—sebuah laminasi. Selama berbulan-bulan, tekanan operasi dan sifat korosif fluida bekerja pada titik lemah ini hingga akhirnya terjadi kebocoran katastropik, menghentikan seluruh lini produksi dan menimbulkan kerugian finansial signifikan. Skenario ini bukanlah fiksi, melainkan risiko nyata yang dihadapi inspektur NDT, quality control engineer, dan teknisi maintenance di industri baja, manufaktur, serta konstruksi setiap harinya. Laminasi internal merupakan musuh terselubung yang mengintai integritas struktural material. Untuk mengungkapnya, dibutuhkan metode deteksi yang presisi, andal, dan sesuai standar internasional. Di sinilah Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A hadir sebagai solusi inspeksi yang tidak hanya mengukur ketebalan, tetapi juga memvisualisasikan diskontinuitas internal melalui mode A-scan, memungkinkan klasifikasi mutu material secara objektif berdasarkan standar EN 10160.

Apa Itu Laminasi Baja?

Laminasi baja adalah cacat planar internal yang terbentuk di dalam produk baja datar, seperti pelat dan strip, selama proses manufaktur. Cacat ini bermanifestasi sebagai diskontinuitas berlapis yang memisahkan material secara paralel terhadap permukaannya. Dalam konteks metalurgi dan inspeksi, laminasi bukanlah sekadar goresan permukaan atau inklusi kecil yang terisolasi, melainkan pemisahan internal yang signifikan dengan orientasi dominan sejajar dengan arah pengerolan.

Karakteristik paling berbahaya dari laminasi adalah sifatnya yang tersembunyi. Inspeksi visual, bahkan dengan bantuan dye penetrant atau magnetic particle inspection, seringkali tidak mampu mengungkap keberadaannya karena cacat ini terkubur di bawah permukaan material yang tampak mulus. Satu-satunya metode non-destruktif yang efektif dan diterima secara luas untuk mendeteksi laminasi adalah pengujian ultrasonik, yang menggunakan gelombang suara berfrekuensi tinggi untuk menembus material dan merefleksikan setiap anomali internal.

Secara morfologi, laminasi dapat berupa rongga tipis berisi udara, gas, atau material non-metalik yang terperangkap, seperti silikat dan alumina. Bentuknya yang planar dan orientasinya yang sejajar permukaan membuat laminasi sangat efektif memantulkan gelombang ultrasonik yang ditembakkan secara normal, menjadikannya target ideal untuk deteksi dengan metode pulse-echo. Sangat penting untuk membedakan laminasi dari retakan. Retak umumnya memiliki titik inisiasi dari permukaan dan jalur perambatan yang seringkali tegak lurus terhadap tegangan utama, sementara laminasi terisolasi di bagian dalam dan tidak memiliki konektivitas dengan permukaan. Perbedaan ini krusial karena implikasi struktural dan metode evaluasi keduanya tidak sama.

Penyebab Laminasi pada Baja Flat Product

Memahami asal-usul laminasi adalah kunci bagi proses pencegahan dan interpretasi hasil inspeksi yang akurat. Pembentukan laminasi pada baja flat product hampir selalu berakar pada tahap awal rantai produksi baja, khususnya selama proses pengecoran dan pengerolan.

Penyebab primer adalah keberadaan inklusi non-metalik yang terperangkap dalam baja cair selama proses pengecoran. Inklusi seperti silikat, alumina, dan sulfida muncul dari reaksi deoksidasi, erosi refraktori tungku, atau terperangkapnya terak (slag). Selama proses solidifikasi di mesin continuous casting, inklusi ini dapat terakumulasi di zona tertentu dalam billet atau slab. Ketika billet ini kemudian melalui proses pengerolan panas untuk direduksi menjadi pelat tipis, inklusi non-metalik tersebut tidak ikut terdeformasi secara plastis. Alih-alih menyatu, material di sekitar inklusi gagal menyambung sempurna di bawah tekanan rolling, menciptakan rongga internal atau area dengan ikatan antar-muka yang sangat lemah inilah yang kita kenal sebagai laminasi.

Faktor proses pengerolan juga berkontribusi langsung. Parameter rolling yang tidak optimal, seperti temperatur yang terlalu rendah, reduksi per pass yang tidak memadai, atau distribusi tekanan yang tidak seragam, dapat mencegah konsolidasi penuh pada porositas internal atau rongga yang sudah ada sejak awal. Kegagalan untuk “menutup” porositas ini akan menghasilkan laminasi yang memanjang searah rolling. Pada produk canai panas, perbedaan laju pendinginan antara permukaan dan inti pelat dapat memicu tegangan sisa dan deformasi diferensial yang, dalam material dengan kualitas billet awal yang buruk, memperparah pemisahan lapisan. Kekeroposan, segregasi, atau retakan internal yang sudah ada di billet awal menjadi titik awal yang sangat rentan berkembang menjadi laminasi skala penuh setelah proses reduksi ketebalan yang masif.

Dampak Laminasi Terhadap Industri dan Keamanan Struktural

Konsekuensi dari mengabaikan deteksi laminasi dapat melampaui biaya perbaikan sederhana dan berujung pada kegagalan struktural yang membahayakan jiwa serta aset. Dalam konteks industri, dampak laminasi bersifat multidimensional, mencakup aspek keselamatan, integritas mekanik, dan ekonomi.

Dampak paling kritis adalah potensi kegagalan katastropik pada peralatan bertekanan. Pada bejana tekan, boiler, atau sistem perpipaan proses, keberadaan laminasi mengurangi ketebalan dinding efektif yang menahan tegangan hoop dan longitudinal. Zona laminasi bertindak sebagai titik konsentrasi tegangan dan jalur mudah bagi retak untuk merambat. Kegagalan dapat terjadi secara tiba-tiba tanpa deformasi plastis yang terlihat, mengakibatkan kebocoran fluida berbahaya, ledakan, atau pecahnya komponen. Standar seperti ASME Boiler and Pressure Vessel Code secara tegas membatasi keberadaan laminasi untuk memitigasi risiko ini.

Dari perspektif kekuatan material, laminasi mengurangi area penampang melintang yang efektif menahan beban. Ini berarti tegangan aktual yang dialami material bisa jauh melampaui tegangan ijin desain, meskipun perhitungan berbasis dimensi nominal menunjukkan sebaliknya. Pada struktur las, laminasi di dekat zona pengelasan dapat memicu lamellar tearing—retakan berbentuk terasering yang terjadi akibat tegangan penyusutan dilas yang bekerja tegak lurus terhadap permukaan pelat.

Laminasi juga menjadi katalis korosi terselubung. Celah yang terbentuk menjadi tempat ideal bagi akumulasi kelembaban, fluida korosif, atau endapan kimia. Korosi celah (crevice corrosion) yang terjadi di dalam laminasi tidak terpantau dari luar dan dapat menggerogoti sisa ketebalan solid di sekitarnya, mempercepat laju degradasi material secara eksponensial. Konsekuensi ekonominya pun tidak kalah besar: biaya shutdown tidak terencana, penggantian komponen kritis, investigasi kegagalan, dan lonjakan premi asuransi merupakan beban finansial yang seharusnya dapat dihindari melalui inspeksi berbasis risiko yang proaktif.

Prosedur Deteksi Laminasi Baja dengan Ultrasonik (EN 10160)

Standar EN 10160 adalah acuan utama di Eropa untuk pengujian ultrasonik pada produk baja datar dengan ketebalan sama atau lebih dari 6 mm, dan menjadi pedoman prosedural yang ketat untuk deteksi laminasi. Prosedur ini bertujuan untuk menentukan batas, ukuran, dan distribusi area diskontinuitas internal, lalu mengklasifikasikan pelat ke dalam kelas mutu tertentu. Berikut adalah langkah-langkah prosedural yang diadaptasi untuk penggunaan Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A.

Prinsip pengujian bertumpu pada metode pulse-echo dengan pemindaian normal. Transduser ultrasonik dipasangkan pada permukaan pelat yang bersih untuk mentransmisikan gelombang longitudinal ke dalam material. Ketika gelombang menemui antarmuka akustik—yaitu batas laminasi yang memisahkan material solid—sebagian energi dipantulkan kembali ke transduser. Sinyal pantulan ini divisualisasikan sebagai A-scan pada layar UT-2A. Material yang bebas laminasi idealnya hanya akan menampilkan echo awal (initial pulse) dan echo pantulan dinding belakang (backwall echo).

Persiapan permukaan

Area pemindaian harus dibersihkan dari setiap kontaminan yang menghalangi transmisi akustik, termasuk karat lepas, kerak pabrik, cat tebal, dan kotoran. Kekasaran permukaan yang berlebihan harus dihaluskan untuk memastikan kopling yang stabil. Pemilihan koplan, seperti gel atau pasta khusus, disesuaikan dengan temperatur permukaan.

Kalibrasi

Kalibrasi adalah jantung akurasi pengujian. Menggunakan NOVOTEST UT-2A, operator mengatur rentang dan sensitivitas dengan bantuan blok kalibrasi step wedge yang memiliki ketebalan bertingkat. Pada mode A-scan, gerbang (gate) elektronik ditempatkan di area antara echo awal dan echo dinding belakang. Gain (amplifikasi) diatur sedemikian rupa sehingga echo dinding belakang mencapai tinggi layar penuh (misal, 80% FSH). Kemudian, berdasarkan kelas mutu yang ingin diverifikasi, threshold evaluasi ditetapkan. Untuk kelas S1 (mutu tinggi), sinyal dari diskontinuitas dengan luas area kecil mungkin sudah tidak dapat diterima, sedangkan untuk S3, toleransi lebih besar.

Pemindaian

Pemindaian dilakukan mengikuti pola grid yang didefinisikan oleh EN 10160, biasanya dengan jarak antar-jalur scan 100-200 mm pada arah memanjang dan melintang pelat. Transduser dual-element direkomendasikan untuk deteksi cacat dekat permukaan pada pelat yang lebih tipis, sementara transduser single-element cocok untuk penetrasi lebih dalam. Ketika melakukan scanning, operator memonitor layar A-scan UT-2A secara real-time. Indikasi laminasi terlihat sebagai echo diskrit di antara echo awal dan echo dinding belakang. Jika amplitudo echo melampaui threshold yang telah dikalibrasi, area tersebut ditandai. Batas laminasi ditentukan dengan teknik penurunan amplitudo 6 dB, yaitu menggerakkan transduser hingga tinggi echo turun setengah dari nilai puncaknya. Area ternodai dihitung dan dibandingkan terhadap total luas permukaan yang diperiksa. Berdasarkan rasio ini, pelat diklasifikasikan sebagai S0 (bebas laminasi), S1, S2, hingga S3, di mana S3 mengindikasikan area laminasi terluas yang masih diizinkan.

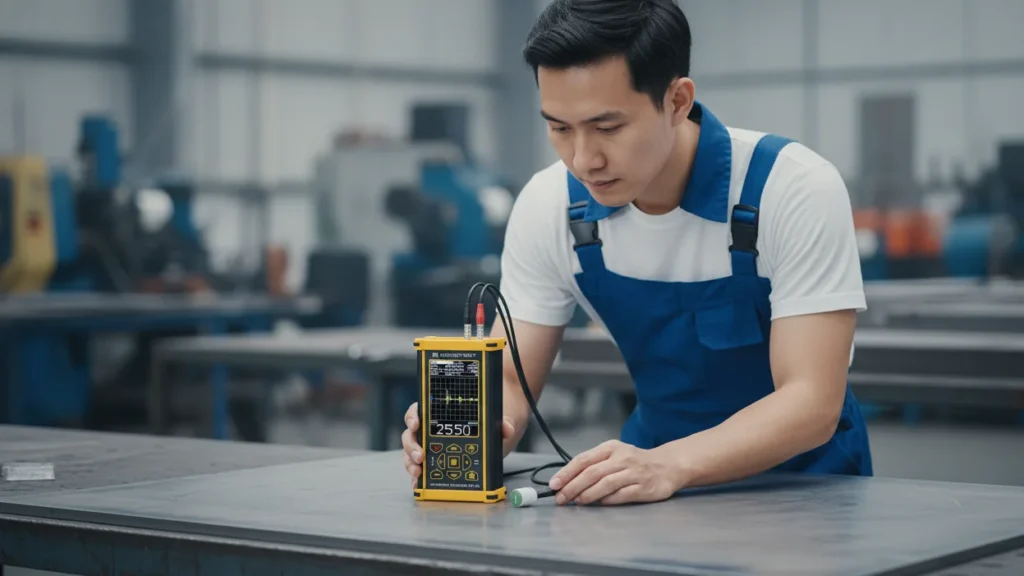

Peran Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A dalam Deteksi Laminasi

Keberhasilan inspeksi berbasis EN 10160 sangat bergantung pada kemampuan dan keandalan perangkat ultrasonik. NOVOTEST UT-2A dirancang sebagai instrumen serbaguna yang tidak hanya mengukur ketebalan, tetapi juga unggul dalam aplikasi deteksi cacat seperti laminasi, menjadikannya pilihan strategis bagi tim inspeksi di Indonesia.

Spesifikasi

Keunggulan utama UT-2A terletak pada visualisasi A-scan real-time pada layar berwarna 3,5 incinya yang cerah dengan resolusi 480 x 320 piksel. Dalam mode ini, operator tidak hanya membaca angka, tetapi melihat “tanda tangan” akustik dari diskontinuitas internal. Pola echo dari batas laminasi yang tajam dan planar dapat langsung dikenali dan dibedakan dari noise atau inklusi kecil, memberikan keyakinan interpretatif yang lebih tinggi dibandingkan alat dengan tampilan digital saja.

Akurasi adalah fondasi. Dengan resolusi pengukuran mencapai 0,01 mm dan rentang pengukuran luas 0,4 hingga 1000 mm pada baja, UT-2A mampu mendeteksi diskontinuitas sub-milimeter pada berbagai ketebalan pelat. Sensitivitas ini krusial untuk mengidentifikasi laminasi tahap awal yang mungkin terlewatkan oleh alat beresolusi lebih rendah. Kecepatan gelombang ultrasonik dapat diatur secara presisi dari 700 hingga 17000 m/s, memungkinkan kalibrasi material spesifik yang sangat akurat.

Penerapan

Untuk inspeksi area luas, mode B-scan opsional mempercepat proses tanpa mengorbankan detail. Mode ini menghasilkan gambar penampang melintang berbasis kode warna yang memetakan posisi dan kedalaman cacat di sepanjang garis sapuan, sangat efektif untuk memindai jalur las atau zona kritis lainnya. Desain unit elektroniknya yang ringkas (165 x 90 x 50 mm) dengan bobot maksimal 0,5 kg dan baterai Li-ion internal untuk kerja terus-menerus minimal 10 jam memberikan mobilitas tinggi di lingkungan pabrik atau workshop yang keras. Data hasil inspeksi, termasuk A-scan dan pengaturan parameter, dapat disimpan di memori internal dan ditransfer melalui USB untuk dokumentasi dan pembuatan laporan yang memenuhi ketertelusuran standar EN 10160. Alat ini telah terverifikasi untuk menguji baja karbon, baja tahan karat, dan berbagai material paduan lainnya, menggunakan beragam metode pengukuran seperti Echo, Echo-Echo, dan Peak-peak.

Tabel Perbandingan Kriteria Evaluasi Laminasi berdasarkan Amplitudo Sinyal

Tabel berikut memberikan panduan umum interpretasi sinyal A-scan selama deteksi laminasi. Threshold spesifik bergantung pada kalibrasi blok referensi dan kelas mutu yang ditentukan oleh spesifikasi produk.

Studi Kasus: Deteksi Laminasi di Lapangan dengan NOVOTEST UT-2A

Penerapan prosedural di atas dapat diilustrasikan melalui dua skenario nyata yang menggambarkan efektivitas NOVOTEST UT-2A sebagai solusi inspeksi.

Kasus 1: Inspeksi Pelat Baja Canai Panas untuk Tangki Penyimpanan

Sebuah proyek konstruksi tangki penyimpanan bahan kimia menerima kiriman pelat baja karbon canai panas dengan ketebalan 12 mm. Inspeksi visual penerimaan tidak menemukan anomali permukaan. Sebagai bagian dari protokol jaminan mutu, tim QC melakukan pemindaian ultrasonik grid sesuai EN 10160 menggunakan NOVOTEST UT-2A dengan transduser dual-element 5 MHz. Pada salah satu pelat, pemindaian di beberapa titik grid menunjukkan hilangnya total echo dinding belakang dan kemunculan echo kuat pada kedalaman sekitar 7 mm dari permukaan. Dengan memetakan area menggunakan metode penurunan 6 dB, terungkap sebuah cluster laminasi kontinu seluas 15% dari total area pelat. Berdasarkan kriteria klasifikasi proyek yang mensyaratkan kelas S1 (area cacat sangat terbatas), material ini diklasifikasikan sebagai kelas S3 dan secara resmi ditolak. Keputusan ini mencegah penggunaan material cacat pada dinding tangki yang akan menerima beban hidrostatik signifikan.

Kasus 2: Investigasi Penurunan Ketebalan Lokal pada Pipa Seamless

Selama pemeliharaan rutin sebuah jalur pipa baja seamless diameter 8 inci, pengukuran ketebalan manual dengan mode digital pada UT-2A mengidentifikasi penurunan ketebalan lokal yang mencurigakan di satu area kecil. Untuk menginvestigasi lebih lanjut, operator beralih ke mode A-scan. Alih-alih menunjukkan korosi eksternal atau erosi internal, layar A-scan menampilkan echo diskrit yang kuat tepat di tengah dinding pipa, dengan echo dinding belakang yang masih terlihat meskipun teratenuasi.

Pola ini mengonfirmasi adanya laminasi terisolasi di dalam dinding pipa, bukan penipisan dinding secara keseluruhan. Temuan ini mengubah strategi perbaikan secara drastis. Alih-alih melakukan penggantian segmen pipa secara keseluruhan (yang bersifat invasif dan mahal), tim engineering dapat melakukan kalkulasi ulang fitness-for-service berdasarkan keberadaan dan ukuran laminasi tersebut, sembari memonitor area tersebut secara berkala. Dalam kedua kasus, NOVOTEST UT-2A memampukan tim inspeksi untuk mendeteksi, mengkarakterisasi, dan mengambil keputusan berbasis data dalam kurun waktu satu shift kerja, menghemat potensi biaya kegagalan dan penggantian material yang sangat besar.

Kesimpulan

Deteksi laminasi baja bukanlah sekadar langkah pengendalian kualitas tambahan, melainkan sebuah keharusan teknis yang menjadi benteng terakhir antara keselamatan operasional dan kegagalan struktural yang merugikan. Seperti yang telah diuraikan, sifatnya yang tersembunyi menjadikan metode ultrasonik sebagai pilihan utama, dengan standar EN 10160 sebagai panduan prosedural yang ketat dan teruji. NOVOTEST UT-2A, dengan kemampuan A-scan real-time, akurasi tinggi, dan portabilitasnya, menjelma menjadi instrumen yang tidak hanya mengukur, tetapi juga mengungkap tabir internal material baja secara mendalam dan andal.

Dari persiapan permukaan, kalibrasi presisi, hingga interpretasi sinyal dan klasifikasi mutu, UT-2A mendukung setiap tahapan kritis inspeksi. Untuk memastikan bahwa setiap pelat baja, bejana tekan, atau komponen struktural memenuhi standar integritas tertinggi, pemilihan alat inspeksi yang tepat merupakan investasi strategis. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terkemuka, menyediakan Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A dan berbagai solusi NDT lainnya untuk mendukung proses pengujian dan penjaminan kualitas produk Anda secara akurat dan efisien.

FAQ

Apa perbedaan antara laminasi dan retak pada hasil A-scan?

Pada layar A-scan, echo dari laminasi yang diinspeksi dengan gelombang normal biasanya tajam, memiliki waktu tempuh yang stabil saat transduser digerakkan di atas area cacat, dan seringkali menyebabkan hilangnya atau penurunan drastis amplitudo echo dinding belakang karena energi dipantulkan sempurna oleh bidang laminasi. Sebaliknya, retakan, terutama yang berorientasi tidak sejajar permukaan, mungkin menampilkan echo dengan amplitudo lebih rendah atau tidak konsisten. Deteksi retak seringkali memerlukan inspeksi dengan gelombang sudut (angle beam), bukan hanya gelombang normal yang digunakan untuk deteksi laminasi.

Berapa ketebalan minimal yang dapat dideteksi menggunakan NOVOTEST UT-2A?

Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A memiliki rentang pengukuran untuk baja mulai dari 0,4 mm. Namun, untuk aplikasi deteksi laminasi sesuai standar EN 10160, standar ini umumnya berlaku untuk produk dengan ketebalan 6 mm ke atas. Meski demikian, kemampuan alat untuk mengukur hingga 0,4 mm menunjukkan resolusinya yang sangat tinggi dalam membedakan sinyal dari material tipis dan diskontinuitas yang dekat dengan permukaan.

Apakah alat ini bisa mendeteksi laminasi pada baja paduan atau austenitik?

Dapat. NOVOTEST UT-2A memiliki rentang pengaturan kecepatan gelombang ultrasonik yang luas (700 – 17000 m/s), memungkinkan kalibrasi untuk berbagai jenis material. Baja paduan umumnya dapat diinspeksi dengan baik. Untuk baja tahan karat austenitik, yang memiliki struktur butir kasar dan dapat melemahkan serta menghamburkan gelombang ultrasonik. Penggunaan transduser dual-element berfrekuensi rendah direkomendasikan untuk mengoptimalkan penetrasi dan rasio sinyal terhadap noise.

Bagaimana prosedur kalibrasi sesuai EN 10160 untuk UT-2A?

Prosedur kalibrasi melibatkan pengaturan UT-2A pada mode A-scan dan penggunaan blok kalibrasi step wedge yang memiliki ketebalan berbeda. Pertama, kopling transduser pada anak tangga blok yang ketebalannya representatif dengan material yang diuji. Atur rentang tampilan sehingga echo dinding belakang muncul di sisi kanan layar. Atur gain sehingga echo dinding belakang mencapai 80% tinggi layar penuh. Berdasarkan kelas mutu yang disyaratkan, atur gerbang (gate) pada zona antara pulsa awal dan echo dinding belakang, dan tetapkan threshold amplitudo sebagai garis batas evaluasi. Prosedur ini memastikan bahwa diskontinuitas dengan ukuran setara flat bottom hole referensi akan terdeteksi.

Apakah NOVOTEST UT-2A dapat menyimpan hasil pemeriksaan untuk dokumentasi?

Ya. Alat ini dilengkapi dengan memori internal untuk menyimpan data pengukuran, termasuk data A-scan yang difreeze, pengaturan parameter, dan hasil numerik. Data ini dapat ditransfer ke komputer melalui koneksi USB untuk pembuatan laporan inspeksi yang tertelusur dan komprehensif, yang merupakan persyaratan penting dalam dokumentasi kendali mutu sesuai standar seperti EN 10160.

Rekomendasi Coating Thickness Meter

Referensi

1. EN 10160:1999, Ultrasonic testing of steel flat product of thickness equal or greater than 6 mm (reflection method), European Committee for Standardization (CEN).
2. ASM International, ASM Handbook, Volume 17: Nondestructive Evaluation and Quality Control, ASM International, 1989.
3. Krautkrämer, J., & Krautkrämer, H., Ultrasonic Testing of Materials, 4th Edition, Springer-Verlag, 1990.
4. NOVOTEST, User Manual: Ultrasonic Thickness Gauge UT-2A, NOVOTEST, 2023.
5. American Petroleum Institute, API 510: Pressure Vessel Inspection Code: In-Service Inspection, Rating, Repair, and Alteration, API Publishing Services.
