Sensor Sudah Akurat, Kenapa Angka di Panel Bisa Tetap Salah?

Sensor baru selesai dikalibrasi. Hasilnya bagus dan masih berada dalam toleransi. Namun ketika sensor dipasang kembali, angka yang muncul di panel justru berbeda dari nilai yang seharusnya.

Apakah berarti sensornya kembali rusak?

Belum tentu.

Dalam sistem instrumentasi industri, angka yang dilihat operator biasanya tidak datang langsung dari elemen sensor. Di antara sensor dan display masih terdapat transmitter, kabel, power supply, analog input, signal conditioning, serta konfigurasi scaling.

Artinya, sensor yang akurat tidak otomatis membuat angka di panel ikut akurat.

Masalahnya bisa muncul setelah titik pengukuran.

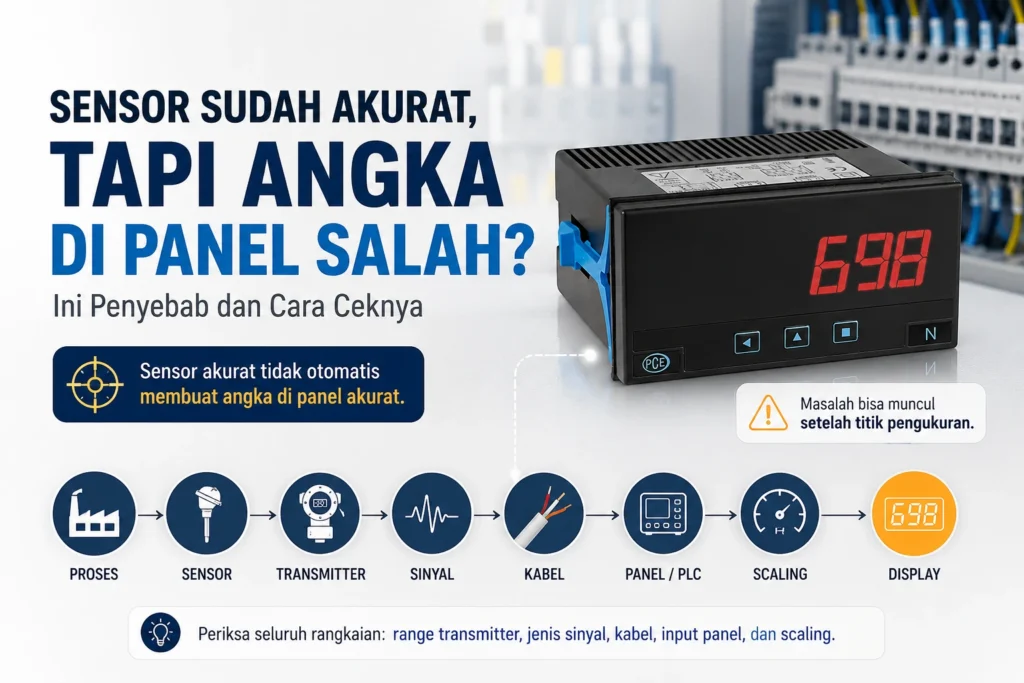

Secara sederhana, rantainya dapat digambarkan seperti ini:

proses → sensor → transmitter → sinyal → kabel → panel/PLC → scaling → display.

Jika salah satu bagian pada rantai tersebut salah konfigurasi atau mengalami gangguan, angka akhirnya dapat meleset walaupun sensornya sendiri bekerja dengan benar.

Sensor dan Angka di Panel Bukan Satu Komponen yang Sama

Ketika operator melihat angka 75°C di panel, sebenarnya ada beberapa tahap yang sudah terjadi sebelum angka tersebut muncul.

Misalnya sebuah temperature sensor digunakan bersama transmitter 4–20 mA.

Sensor terlebih dahulu merespons temperatur proses.

Transmitter kemudian mengubah hasil tersebut menjadi sinyal standar, misalnya:

• 4 mA untuk batas bawah range,
• 20 mA untuk batas atas range.

Sinyal diteruskan melalui kabel menuju panel indicator atau analog input PLC.

Baru setelah itu sistem mengonversi arus menjadi engineering unit seperti:

• °C,
• bar,
• liter per menit,
• meter,
• rpm,
• atau satuan lain.

U.S. Department of Energy menggambarkan proses instrumentation loop yang serupa. Sinyal 4–20 mA mewakili variabel proses seperti pressure atau temperature, kemudian rangkaian penerima mengonversinya menjadi bentuk yang dapat digunakan oleh PLC, komputer proses, recorder, atau dedicated instrument.

Sumber: U.S. Department of Energy, Electrical Safety Handbook.

Jadi ketika angka di display salah, pemeriksaan tidak boleh berhenti pada sensor.

1. Sensor Akurat, tetapi Range Transmitter Bisa Salah

Ini salah satu penyebab paling sederhana.

Misalnya pressure transmitter sebenarnya dikonfigurasi:

0–10 bar = 4–20 mA

tetapi panel dikonfigurasi seolah transmitter bekerja pada:

0–16 bar = 4–20 mA.

Transmitter dapat menghasilkan arus dengan tepat.

Kabel juga dapat berfungsi normal.

Tetapi panel menerjemahkan arus tersebut menggunakan range yang berbeda.

Hasil akhirnya tetap salah.

Karena itu, saat melakukan commissioning, tiga informasi harus cocok:

• LRV atau lower range value transmitter,
• URV atau upper range value transmitter,
• dan scaling pada panel atau PLC.

Jangan hanya memastikan keduanya sama-sama menggunakan 4–20 mA.

Arusnya harus sama dan makna di balik arus tersebut juga harus sama.

2. 4–20 mA Benar, tetapi Scaling di Panel Bisa Salah

Contoh berikut hanya ilustrasi untuk menunjukkan masalah scaling.

Bayangkan transmitter pressure mempunyai konfigurasi:

Ketika pressure aktual 5 bar, transmitter menghasilkan 12 mA.

Itu benar.

Namun bayangkan panel salah dikonfigurasi menggunakan:

0–20 mA = 0–10 bar.

Panel akan memperlakukan 12 mA sebagai 60% dari full scale dan menampilkan sekitar 6 bar.

Sensor benar.

Transmitter benar.

Sinyal 12 mA benar.

Tetapi display menunjukkan 6 bar karena rumus scaling-nya salah.

Inilah alasan pengukuran mA secara langsung sangat berguna dalam troubleshooting.

Dengan mengetahui raw signal, teknisi dapat memisahkan:

masalah pengukuran

dari:

masalah interpretasi sinyal.

3. Input Panel Bisa Dipilih pada Jenis Sinyal yang Salah

Panel indicator modern sering menerima beberapa jenis input.

Contohnya:

• 4–20 mA,
• 0–10 V,
• thermocouple,
• RTD,
• frequency,
• resistance,
• atau direct voltage/current.

Fleksibilitas ini berguna, tetapi juga menciptakan peluang salah konfigurasi.

Misalnya transmitter menghasilkan 4–20 mA, sementara channel panel diset sebagai 0–10 V.

Atau sensor RTD Pt100 dipasang tetapi panel dikonfigurasi untuk thermocouple Type K.

Angka mungkin:

• tidak masuk akal,
• berhenti pada nilai tertentu,
• berubah sangat kecil,
• atau tetap muncul sehingga terlihat seolah measurement masih valid.

Karena itu, sebelum melakukan recalibration, cek terlebih dahulu:

input type → wiring → range → engineering unit.

4. Sensor dan Panel Mempunyai Akurasi Masing-Masing

Kesalahan lain adalah menganggap spesifikasi akurasi sensor sama dengan akurasi seluruh measurement system.

Padahal setiap bagian mempunyai kontribusinya sendiri.

U.S. Department of Energy secara eksplisit membedakan accuracy sensor dengan accuracy analog logger atau receiver. Panduan tersebut menyebut input analog seperti 4–20 mA mempunyai spesifikasi akurasi sendiri, sementara sensor accuracy merupakan parameter terpisah yang tetap harus dipertimbangkan dalam hasil akhir.

Sumber: U.S. Department of Energy, Metering Cross-Cutting Protocols.

Secara konseptual, measurement chain dapat mempunyai kontribusi dari:

• sensor accuracy,
• transmitter accuracy,
• signal conditioner accuracy,
• analog input accuracy,
• display accuracy,
• dan conversion atau scaling.

Jadi kalimat:

“Sensornya akurat ±0,2%, berarti angka di HMI juga akurat ±0,2%.”

tidak otomatis benar.

Untuk aplikasi yang membutuhkan uncertainty analysis, kontribusi setiap bagian perlu dievaluasi menggunakan metode yang sesuai.

5. Kabel Rusak Tidak Selalu Membuat Sinyal Langsung Hilang

Masalah kabel sering diasumsikan hanya mempunyai dua kondisi:

• terhubung,
• atau putus.

Kenyataannya tidak selalu demikian.

Gangguan dapat berasal dari:

• terminal longgar,
• korosi,
• konektor bermasalah,
• shielding tidak tepat,
• isolasi rusak,
• atau electromagnetic interference.

Idaho National Laboratory menjelaskan bahwa sensor dan transmitter biasanya meneruskan sinyal ke instrument rack untuk processing, recording, dan display. Laporan tersebut juga mencatat kerusakan instrumentation cabling dapat menambah noise dan bahkan drift pada analog signal.

Sumber: Idaho National Laboratory, Determination of Sensor Quality of Calibration .

Karena itu, angka yang berubah-ubah tidak otomatis berarti sensing element mengalami drift.

6. Ground Loop Bisa Membuat Angka Tidak Stabil atau Bergeser

Instrumentation signal membutuhkan reference dan grounding yang dirancang dengan benar.

Jika terdapat beberapa jalur ground dengan beda potensial, arus yang tidak diinginkan dapat mengalir melalui jalur tersebut.

Kondisi ini dikenal sebagai ground loop.

DOE memperingatkan bahwa penambahan ground pada instrumentation control circuit dapat menyebabkan ground loop dan mengganggu fungsi instrumen. Untuk kondisi tertentu, signal isolation digunakan untuk memutus jalur galvanik yang menimbulkan masalah tersebut.

Sumber: U.S. Department of Energy.

Gejalanya dapat berupa:

• angka berfluktuasi,
• offset yang tidak muncul saat bench test,
• nilai berubah ketika motor atau VFD beroperasi,
• noise periodik,
• atau perbedaan antara local indicator dan control-room display.

Namun jangan langsung menyimpulkan setiap noise adalah ground loop.

Diagnosis tetap perlu dilakukan dengan pengukuran.

7. Kabel 4–20 mA Panjang Tidak Otomatis Membuat Angka Turun

Ini perlu diluruskan.

Pada current loop yang berfungsi dengan benar, nilai informasi dibawa oleh arus.

Karena itu, resistansi kabel tidak bekerja seperti pembagi tegangan sederhana yang otomatis membuat 20 mA berubah menjadi 17 mA hanya karena kabel lebih panjang.

Namun total resistansi loop tetap penting.

Transmitter membutuhkan tegangan yang cukup untuk:

• mengoperasikan electronics-nya,
• mengatasi resistance kabel,
• mengatasi input resistance receiver,
• dan mempertahankan current yang diminta.

Jika total resistance terlalu besar untuk supply voltage yang tersedia, transmitter dapat kehilangan kemampuan mencapai seluruh range output.

Akibatnya, kondisi high-end dapat terlihat seperti:

• sinyal berhenti sebelum 20 mA,
• display tidak pernah mencapai full scale,
• atau pembacaan menjadi abnormal pada bagian tertentu dari range.

Jadi saat troubleshooting, cek keseluruhan loop, bukan panjang kabel saja.

8. Power Supply yang Tidak Memadai Bisa Menjadi Penyebab Tersembunyi

Banyak transmitter industri menggunakan loop supply seperti 24 VDC.

Jika voltage supply terlalu rendah ketika sistem terbebani, transmitter mungkin tidak memiliki cukup compliance voltage untuk menghasilkan output yang seharusnya.

Karena itu, lakukan pengukuran:

• tegangan power supply tanpa beban,
• tegangan saat loop bekerja,
• tegangan di terminal transmitter,
• dan arus loop.

Jangan hanya melihat LED pada power supply dan menyimpulkan catu daya pasti normal.

9. Local Display Benar, tetapi Remote Panel Salah Memberi Petunjuk Besar

Jika transmitter mempunyai local display, perbandingan antara local value dan remote value sangat berguna.

Misalnya:

Angka tersebut hanya ilustrasi.

Namun pola tersebut memberi petunjuk bahwa sensing side kemungkinan tidak menjadi tersangka utama.

Fokus pemeriksaan dapat dipindahkan ke:

• transmitter output configuration,
• raw mA,
• wiring,
• analog input,
• dan scaling panel.

Diagnosis menjadi lebih cepat karena measurement chain dipisahkan menjadi beberapa segmen.

10. Unit Bisa Salah Walaupun Nilai Numeriknya Terlihat Masuk Akal

Masalah tidak selalu berupa angka ekstrem.

Kadang panel menampilkan angka yang terlihat realistis tetapi menggunakan unit atau conversion yang salah.

Contohnya:

• bar versus kPa,
• °C versus °F,
• m³/h versus L/min,
• meter versus millimeter,
• atau gauge pressure versus absolute pressure.

Kesalahan ini lebih berbahaya karena operator tidak langsung curiga.

Pastikan engineering unit pada:

• sensor/transmitter configuration,
• panel,
• PLC program,
• HMI,
• dan historian

menggunakan definisi yang konsisten.

11. Titik Desimal Juga Bisa Membuat Angka Terlihat Salah

Bayangkan nilai yang seharusnya:

12,50 bar

tetapi indicator dikonfigurasi menampilkan:

1250

Raw data mungkin sebenarnya benar.

Yang salah hanya posisi decimal point.

Kesalahan seperti ini umum muncul setelah:

• penggantian display,
• factory reset,
• perubahan range transmitter,
• atau commissioning channel baru.

Karena itu, configuration sheet sebaiknya mendokumentasikan tidak hanya range tetapi juga:

• unit,
• decimal point,
• zero,
• span,
• alarm setpoint,
• dan signal type.

12. Scaling Tidak Selalu Harus Linear

Banyak transmitter memang menghasilkan hubungan linear antara 4 dan 20 mA.

Namun terdapat aplikasi ketika input asli atau hubungan dengan engineering unit tidak sepenuhnya linear.

Dalam kondisi seperti ini, multi-point scaling dapat digunakan oleh receiver yang mendukungnya.

Tujuannya bukan “memperbaiki sensor buruk”, tetapi memetakan sinyal input terhadap nilai engineering berdasarkan karakteristik sistem yang memang sudah diketahui.

Karena itu, fitur scaling pada panel indicator perlu dikonfigurasi berdasarkan data yang benar.

Scaling yang fleksibel justru dapat menghasilkan angka salah jika titik-titiknya dimasukkan tanpa dasar.

Urutan Troubleshooting yang Lebih Efektif

Ketika angka sensor di panel salah, jangan langsung mengganti sensor.

Gunakan urutan dari proses ke display.

1. Verifikasi nilai proses dengan reference

Gunakan instrumen referensi yang sesuai dengan parameter.

Tujuannya mengetahui apakah nilai aktual memang berbeda dari panel.

2. Periksa local reading sensor atau transmitter

Jika tersedia, bandingkan dengan reference.

3. Periksa konfigurasi transmitter

Catat:

• LRV,
• URV,
• unit,
• output type,
• dan damping bila relevan.

4. Ukur raw signal

Pada loop 4–20 mA, ukur arus aktual.

Jangan langsung bekerja hanya dengan nilai yang sudah dikonversi panel.

5. Bandingkan raw signal dengan expected value

Jika proses berada di 50% range, pada linear 4–20 mA loop nilai ideal secara konseptual berada di sekitar:

12 mA.

6. Periksa wiring dan power

Cek terminal, connector, shielding, supply voltage, loop resistance, dan kondisi kabel.

7. Periksa input panel

Pastikan channel menggunakan jenis input yang benar.

8. Periksa scaling

Samakan minimum dan maximum dengan konfigurasi transmitter.

9. Periksa unit dan decimal point

Jangan berhenti ketika angka sudah terlihat mendekati benar.

10. Lakukan end-to-end loop check

Pastikan nilai dari field sampai display memberikan respons yang sesuai pada beberapa titik.

Kenapa 4 mA, 12 mA, dan 20 mA Berguna Saat Loop Check?

Tiga titik tersebut membantu membedakan jenis error.

Misalnya sebuah level transmitter mempunyai range 0–8 meter.

Secara ideal:

• 4 mA → 0 meter,
• 12 mA → 4 meter,
• 20 mA → 8 meter.

Jika 4 mA dan 20 mA benar tetapi titik tengah salah, periksa linearization atau scaling.

Jika semua titik bergeser dengan jumlah yang hampir sama, periksa offset.

Jika titik bawah benar tetapi bagian atas tidak pernah tercapai, periksa span, supply, total loop resistance, atau konfigurasi range.

Contoh tersebut bersifat diagnostik dan bukan prosedur kalibrasi universal. Ikuti manual dan SOP instrumentasi untuk perangkat yang diuji.

Internal Check: Verifikasi Arus sebelum Menyalahkan Panel

Untuk pekerjaan pada loop 4–20 mA, salah satu langkah paling berguna adalah mengetahui arus yang benar-benar mengalir pada kabel.

Alat-Test memiliki pembahasan khusus mengenai pendekatan ini pada artikel verifikasi loop 4–20 mA menggunakan process clamp meter PCE-MCM 10-ICA.

Artikel tersebut membahas cara memisahkan kemungkinan masalah pada:

• transmitter,
• wiring,
• supply,
• atau analog input PLC/DCS.

Pendekatan seperti ini berguna karena troubleshooting dilakukan berdasarkan raw signal, bukan hanya membandingkan dua display.

Alat yang Relevan untuk Menampilkan Sinyal Sensor di Panel

Untuk aplikasi yang membutuhkan panel display dengan dukungan berbagai jenis sensor dan process signal, salah satu perangkat yang tersedia di Alat-Test adalah Panel Indicator PCE-DPD-U.

PCE-DPD-U merupakan panel indicator universal yang dapat menerima berbagai jenis input.

Input yang relevan antara lain:

• process signal 4–20 mA,
• process signal 0–10 V,
• Pt100, Pt500, dan Pt1000,
• beberapa tipe thermocouple,
• resistance,
• potentiometer,
• frequency,
• AC/DC voltage,
• dan AC/DC current.

Spesifikasi utama yang tercantum meliputi:

• accuracy 0,1%,
• resolution 16 bit,
• measuring rate 3 kali per detik,
• scaling hingga 21 titik,
• display range -1999 sampai 9999,
• 4-digit tri-color LED display,
• front protection IP65,
• dan supply voltage 18 sampai 265 V AC/DC.

Fitur scaling membuat PCE-DPD-U dapat dikonfigurasi agar process signal ditampilkan langsung sebagai engineering unit yang dibutuhkan operator.

Misalnya output transmitter dapat dipetakan menjadi:

• bar,
• °C,
• meter,
• persen,
• atau unit proses lain.

Namun perangkat yang fleksibel tetap membutuhkan commissioning yang benar.

panel indicator yang akurat tetap akan menampilkan angka salah jika input type atau scaling-nya salah.

Lihat spesifikasi Panel Indicator PCE-DPD-U di Alat-Test.com

Apa yang Tidak Bisa Diselesaikan Panel Indicator Sendirian?

Mengganti display bukan solusi universal.

Panel indicator tidak dapat memperbaiki:

• sensor yang drift,
• transmitter dengan range salah,
• kabel rusak,
• power supply tidak mencukupi,
• ground loop,
• salah engineering unit,
• atau reference measurement yang ternyata keliru.

Karena itu, PCE-DPD-U lebih tepat diposisikan sebagai bagian dari measurement chain yang dapat menerima dan menampilkan sinyal proses dengan konfigurasi yang fleksibel.

Bukan sebagai alat yang otomatis mengoreksi seluruh error dari field.

Contoh Diagnosis: Sensor Benar, Panel Salah

Berikut contoh ilustratif.

Sebuah pressure transmitter mempunyai range:

0–10 bar = 4–20 mA.

Reference gauge menunjukkan:

5,0 bar.

Local transmitter juga menunjukkan:

5,0 bar.

Pengukuran loop menunjukkan:

12,0 mA.

Tetapi panel menunjukkan:

6,0 bar.

Data tersebut langsung memberikan informasi penting.

Reference sesuai.

Sensor/transmitter sesuai.

Raw signal sesuai.

Masalah sangat mungkin berada setelah titik tersebut.

Teknisi kemudian menemukan panel dikonfigurasi menggunakan:

0–20 mA = 0–10 bar.

Setelah scaling dikoreksi menjadi:

4–20 mA = 0–10 bar,

display kembali mengikuti transmitter.

Contoh ini bukan studi kasus lapangan tertentu. Angkanya sengaja dibuat sebagai ilustrasi untuk menunjukkan metode diagnosis berdasarkan signal chain.

Kesalahan yang Sering Terjadi Saat Troubleshooting Panel

“Sensor baru dikalibrasi, jadi panel pasti benar”

Tidak. Calibration sensor hanya membuktikan bagian yang termasuk dalam lingkup kalibrasi tersebut.

“Kalau kabel tidak putus, wiring pasti normal”

Tidak. Noise, koneksi buruk, korosi, grounding, dan konfigurasi masih dapat menjadi masalah.

“Semua perangkat 4–20 mA pasti langsung cocok”

Tidak. Range engineering dan scaling juga harus sama.

“Kabel panjang pasti membuat arus semakin kecil”

Tidak sesederhana itu pada current loop. Yang perlu diperiksa adalah total loop resistance dan apakah supply memiliki tegangan yang cukup agar transmitter dapat mempertahankan arus yang diminta.

“Angka HMI sama dengan angka analog input mentah”

Belum tentu. PLC dapat melakukan scaling, linearization, filtering, offset, dan conversion sebelum nilai mencapai HMI.

“Kalau display salah, ganti display”

Jangan sebelum mengetahui raw signal dan configuration.

“Satu titik cukup untuk verifikasi”

Tidak selalu. Beberapa error baru terlihat pada bagian tengah atau bagian atas range.

Buat Loop Check sebagai Bagian dari Commissioning

Sebelum satu channel instrumentasi dianggap selesai, dokumentasikan measurement chain-nya.

Minimal catat:

Dokumentasi seperti ini membuat troubleshooting beberapa bulan kemudian jauh lebih mudah.

Teknisi tidak perlu menebak range transmitter dari angka yang sedang tampil di HMI.

Jadi, Sensor Sudah Akurat, Kenapa Angka di Panel Bisa Tetap Salah?

Karena sensor hanya merupakan satu bagian dari sistem pengukuran.

Setelah sensor menghasilkan measurement, informasi masih harus melewati transmitter, process signal, kabel, analog input, scaling, dan display.

Error dapat muncul karena:

• range transmitter dan panel tidak sama,
• 4–20 mA diterjemahkan menggunakan scaling yang salah,
• input type keliru,
• analog receiver mempunyai error sendiri,
• cabling menambah noise,
• terjadi ground loop,
• supply atau loop resistance bermasalah,
• engineering unit salah,
• atau decimal point tidak sesuai.

Karena itu, troubleshooting yang benar bukan:

“cek sensor, lalu kalau bingung ganti sensor.”

Melainkan:

“ikuti sinyal dari proses sampai display dan cari di titik mana nilai mulai berbeda.”

Jika reference dan local sensor sudah benar, ukur raw signal.

Jika raw signal benar tetapi panel salah, fokuskan pemeriksaan ke receiver dan scaling.

Dengan cara tersebut, teknisi tidak lagi memperbaiki berdasarkan dugaan.

Masalah dipisahkan per bagian dan diuji dengan data.

Pertanyaan yang Sering Diajukan

Apakah sensor yang sudah dikalibrasi menjamin angka panel benar?

Tidak. Panel, transmitter, analog input, wiring, dan scaling merupakan bagian lain dari measurement chain dan dapat mempunyai error atau konfigurasi yang salah.

Berapa output 4–20 mA pada posisi 50%?

Pada hubungan linear standar dari 4 sampai 20 mA, posisi 50% berada pada 12 mA.

Kenapa 4 mA digunakan sebagai nilai minimum, bukan 0 mA?

Current loop menggunakan live zero sehingga nilai minimum proses dapat dibedakan dari kondisi tertentu seperti hilangnya arus karena open circuit. Implementasi fault signaling aktual tetap bergantung pada perangkat dan sistem yang digunakan.

Apakah kabel panjang membuat pembacaan 4–20 mA selalu lebih rendah?

Tidak. Pada current loop yang bekerja dalam batas compliance voltage, arus dipertahankan oleh transmitter. Namun resistance kabel ikut menambah voltage drop dan dapat menyebabkan masalah jika total loop resistance terlalu tinggi untuk supply yang tersedia.

Bagaimana mengetahui masalah berasal dari sensor atau panel?

Bandingkan reference process value, local sensor/transmitter reading, raw output signal, dan nilai yang diterima panel. Titik pertama tempat hasil mulai berbeda menjadi fokus troubleshooting.

Kenapa panel menampilkan nilai salah padahal arus 4–20 mA benar?

Salah satu penyebab paling umum adalah scaling. Panel dapat menggunakan minimum, maximum, unit, atau input range yang berbeda dari transmitter.

Apa fungsi Panel Indicator PCE-DPD-U?

PCE-DPD-U merupakan universal panel indicator yang dapat menerima berbagai input termasuk 4–20 mA, 0–10 V, RTD, thermocouple, resistance, frequency, serta AC/DC voltage dan current. Sinyal kemudian dapat ditampilkan sebagai nilai proses menggunakan konfigurasi scaling.

Referensi

1. U.S. Department of Energy. DOE Handbook: Electrical Safety. U.S. Department of Energy

2. U.S. Department of Energy. Metering Cross-Cutting Protocols: The Uniform Methods Project. U.S. Department of Energy

3. Idaho National Laboratory. Determination of Sensor Quality of Calibration Using Advanced Data Analytics and Machine Learning Methods. Idaho National Laboratory
