Stabilitas Panel Kontrol Otomasi: Mengapa Current Transmitter AC Wajib Dipasang pada Sistem PLC?

Vitalnya Pengawasan Arus AC dalam Sistem Manufaktur

Di dalam ekosistem industri manufaktur modern yang mengandalkan otomatisasi tingkat tinggi, kestabilan pasokan energi listrik adalah urat nadi operasional. Mesin-mesin produksi berat seperti motor induksi tiga fasa, pompa hidrolik raksasa, kompresor udara, hingga sistem pemanas elektrik sepenuhnya digerakkan oleh arus bolak-balik (AC / Alternating Current) berdaya besar. Perubahan beban mekanis yang tiba-tiba pada mesin-mesin tersebut secara langsung akan memicu fluktuasi konsumsi arus listrik di dalam panel distribusi pusat.

Tanpa adanya pengawasan secara real-time, tim siber pemeliharaan tidak akan pernah mengetahui secara pasti apakah sebuah motor listrik sedang bekerja melampaui kapasitas aman atau mengalami gejala kemacetan mekanis tersembunyi. Namun, mengalirkan arus listrik AC berskala puluhan Ampere langsung ke dalam kartu input cerdas PLC (Programmable Logic Controller) adalah langkah yang mustahil karena sirkuit mikroelektronika komputer dapat hangus terbakar seketika. Di sinilah peran krusial dari Current Transmitter / Transduser Arus AC diambil. Alat ini menjembatani dua dunia yang berbeda dengan mereduksi dan menerjemahkan parameter arus kuat menjadi sinyal kendali analog yang aman.

Apa Itu Current Transmitter AC dan Bagaimana Mekanisme Kerjanya?

Current Transmitter AC, yang sering juga disebut sebagai transduser arus listrik, adalah komponen elektronik instrumentasi industri yang dipasang pada rel panel (DIN rail mounting). Fungsi utamanya adalah mengukur sinyal arus bolak-balik (AC) yang masuk ke input, memprosesnya secara linier, dan mengubahnya menjadi sinyal output arus searah (DC) standar industri seperti 4-20 mA atau tegangan 0-10 V DC.

Mekanisme pengukurannya tidak berdiri sendiri. Biasanya, kabel fasa berdaya besar yang menuju ke beban motor listrik akan dilewatkan terlebih dahulu pada sebuah Current Transformer (CT / Trafo Arus) eksternal pembagi. CT eksternal ini mereduksi arus besar (misalnya skala 500 A) menjadi skala kecil standar sekunder sebesar 1 A AC atau 5 A AC. Selanjutnya, output sekunder dari CT inilah yang disambungkan ke terminal input Current Transmitter untuk dikonversi menjadi sinyal analog 4-20 mA yang linier dengan beban motor.

Sinyal 4-20 mA ini dikirimkan ke modul input analog PLC. Di dalam program PLC, data arus tersebut diterjemahkan kembali menjadi visualisasi grafik persentase beban atau angka Ampere riil pada layar monitor HMI (Human Machine Interface) di ruang kendali utama.

Dampak Fatal Kelalaian Monitoring Arus: Motor Listrik Burnout dan Overload

Mengoperasikan jaringan mesin industri berat tanpa sistem monitoring arus kontinu merupakan bentuk pembiaran risiko yang membahayakan aset berharga perusahaan. Terdapat berbagai anomali kelistrikan merusak yang dapat dideteksi semenjak dini oleh current transmitter:

• Kelebihan Beban Mekanis (Overload): Ketika sebuah pompa industri dipaksa memompa fluida yang memiliki tingkat kekentalan di atas desain standarnya, motor listrik akan menarik arus listrik jauh lebih besar untuk mempertahankan kecepatan putarannya. Jika kondisi ini dibiarkan konstan, panas berlebih akibat efek Joule akan merusak lapisan isolasi belitan tembaga, memicu korsleting internal dan kegagalan fatal berupa motor terbakar (motor burnout).
• Kondisi Macet (Stall / Locked Rotor): Terjadi ketika poros mekanis mesin terkunci total secara mendadak akibat adanya benda asing yang menyumbat roda gigi atau impeller. Dalam kondisi rotor terkunci, arus listrik akan melonjak ekstrem hingga mencapai 500% dari batas normal dalam hitungan detik. Tanpa adanya sistem proteksi otomatis via current transmitter yang memerintahkan PLC memutus magnetic contactor, sirkuit panel kendali dipastikan meledak.
• Ketidakseimbangan Fasa (Unbalance Current): Pada sistem listrik tiga fasa, jika terjadi perbedaan pembebanan arus yang signifikan di antara fasa R, S, dan T, akan timbul gaya torsi negatif yang menciptakan getaran mekanis destruktif pada poros motor serta peningkatan suhu internal yang drastis.

Studi Kasus Penyelamatan Kompresor Chiller Utama Pabrik Pengolahan Makanan:
Sebuah fasilitas industri pengolahan daging beku bergantung penuh pada kompresor chiller tiga fasa berdaya besar untuk menjaga suhu ruang penyimpanan tetap berada di angka -20°C. Pada suatu malam, salah satu katup bypass sirkuit refrigeran mengalami kemacetan, memicu peningkatan beban kompresi secara ekstrem. Arus listrik pada motor kompresor melonjak tajam dari batas aman 4,2 A menjadi 4,9 A. Beruntung, panel kontrol sirkuit tersebut telah dipasangi current transmitter AC portabel yang langsung mengirimkan sinyal interlock 19,6 mA ke PLC. Program PLC secara otomatis mematikan kompresor dalam waktu kurang dari tiga detik dan membunyikan alarm darurat. Langkah preventif instan ini berhasil menyelamatkan motor kompresor bernilai ratusan juta rupiah dari risiko terbakar total, serta menghindarkan pabrik dari kerugian akibat mencairnya stok daging.

Peran Current Transmitter dalam Manajemen Energi dan Audit ISO 50001

Selain bertindak sebagai sistem pertahanan keselamatan mekanis (K3), integrasi current transmitter ke dalam sistem PLC SCADA merupakan pondasi utama bagi implementasi ISO 50001 (Sistem Manajemen Energi) di sektor industri.

Dengan memantau konsumsi arus dari setiap mesin secara kontinu, tim auditor energi dapat memetakan profil beban harian pabrik secara presisi, mengidentifikasi peralatan mana saja yang tidak efisien (energy-hogging equipment), serta merancang strategi penghematan biaya listrik seperti pemanfaatan sistem Variable Speed Drive (VSD). Laporan grafik tren arus digital yang tersimpan di dalam memori PLC menjadi dokumen bukti sahih yang wajib ditunjukkan saat proses audit sertifikasi manajemen energi berlangsung.

Regulasi K3 Kelistrikan di Indonesia: Memahami PUIL 2011

Di wilayah hukum Indonesia, seluruh perancangan, pemasangan, dan pemeliharaan instalasi listrik wajib patuh pada regulasi keselamatan PUIL 2011 (Persyaratan Umum Instalasi Listrik) yang dilindungi secara hukum oleh Kementerian Ketenagakerjaan dan Kementerian ESDM.

Dalam aturan PUIL, disebutkan secara tegas bahwa setiap instalasi motor listrik sirkuit berdaya menengah hingga besar wajib dilengkapi dengan sistem proteksi beban lebih (overload protection) yang andal. Menggunakan current transmitter yang dikombinasikan dengan sistem otomasi PLC memberikan fleksibilitas akurasi proteksi yang jauh lebih presisi dan dapat diatur secara dinamis dibandingkan dengan mengandalkan komponen mekanis konvensional seperti Thermal Overload Relay (TOR) lama yang rentan mengalami penurunan sensitivitas pegas seiring waktu.

SOP Pemasangan dan Pengondisian Current Transmitter pada Rel DIN Panel

Untuk memastikan performa transduksi sinyal berjalan dengan tingkat linearitas tertinggi dan bebas dari gangguan interferensi gelombang elektromagnetik, tim teknisi wajib mematuhi Standard Operating Procedure (SOP) metrologi instrumentasi berikut:

• Pemasangan Grounding Kabel Shielded: Gunakan kabel berpelindung (shielded twisted pair cable) untuk mengalirkan sinyal output analog 4-20 mA dari terminal transmitter menuju kartu input PLC. Sambungkan lapisan jala pelindung kabel (shield) ke terminal grounding panel pusat hanya pada satu ujung sisi saja guna mencegah terjadinya loop tanah (ground loop interference).
• Pemisahan Jalur Kabel Arus Kuat dan Arus Lemah: Di dalam paking talang kabel (cable duct panel), pisahkan jalur fisik kabel input arus AC tinggi dari jalur kabel output analog DC arus lemah. Penataan kabel yang bercampur rapat akan memicu fenomena induksi elektromagnetik yang merusak kemurnian sinyal desimal keluaran alat ukur.
• Verifikasi Tegangan Power Supply: Pastikan tegangan catu daya yang dialirkan ke terminal power supply alat konverter telah sesuai dengan spesifikasi fabrikasi. Fluktuasi tegangan suplai yang melampaui batas toleransi sirkuit internal dapat memicu eror pergeseran akurasi nilai linearitas arus analog.

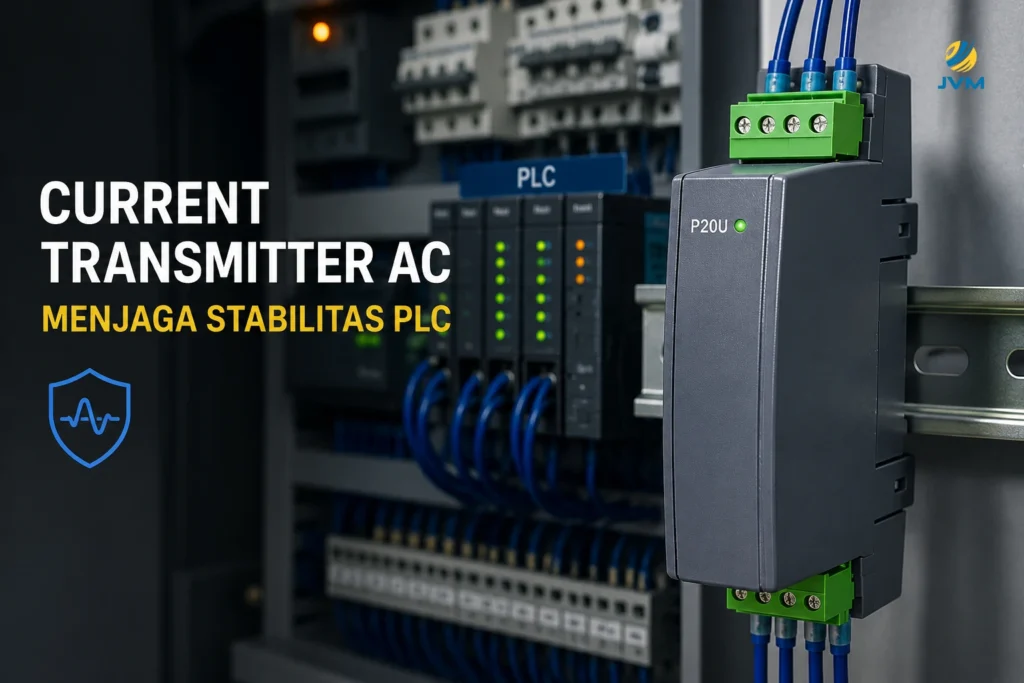

Mengenal Current Transmitter PCE-P20Z: Solusi Presisi dari PCE Instruments

Guna memfasilitasi kebutuhan para kontraktor panel otomatisasi, integrator sistem SCADA, hingga manajer perawatan pabrik yang menuntut presisi dan keandalan tingkat tinggi seperti product PCE-P20Z Current Transmitter (Alternating Current).

PCE-P20Z dirancang khusus sebagai perangkat transduser arus AC mandiri yang bertugas mengonversi parameter arus bolak-balik berfrekuensi standar menjadi sinyal analog universal secara kontinu. Dengan bentuk sasis tipis yang hemat ruang panel dan mekanisme jepitan rel DIN standar 35 mm, instrumen ini menjadi solusi ideal untuk modernisasi sistem kontrol industri Anda.

Spesifikasi Teknis Lengkap: PCE-P20Z

Berikut adalah tabel parameter data spesifikasi teknis resmi dari perangkat Current Transmitter PCE-P20Z untuk mendukung analisis kualifikasi inventarisasi komponen kontrol di perusahaan Anda:

Mengapa Fitur Galvanic Isolation Tiga Arah Menjadi Perisai Utama PLC?

Kelebihan utama yang membuat PCE-P20Z unggul mutlak di kelas komponen industri adalah arsitektur 3-Way Galvanic Isolation (Isolasi Galvanis Tiga Arah). Fitur ini memisahkan secara fisik jalur elektrik antara sirkuit Input, sirkuit Output, dan sirkuit Power Supply menggunakan komponen optokopler internal.

Jika terjadi hubungan arus pendek ekstrem (short circuit) atau sambaran petir tidak langsung yang menghantam jalur kabel motor luar di lapangan, lonjakan tegangan kejut ribuan Volt tersebut akan diredam total oleh lapisan isolasi 4 kV pada PCE-P20Z. Energi destruktif tidak akan bisa menyeberang ke jalur output analog, sehingga modul komputer kartu input PLC Anda yang bernilai puluhan juta rupiah tetap aman terlindungi dari risiko kehancuran total.

Demi memelihara validitas pembacaan instrumentasi dan pemenuhan dokumen kalibrasi saat audit standarisasi manajemen mutu industri, pastikan Anda memilih opsi unit pemesanan yang menyertakan Sertifikat Kalibrasi ISO (PCE-P20Z-ICA). Adanya sertifikasi kalibrasi resmi ini menyajikan kekuatan hukum ilmiah bahwa performa akurasi konversi linearitas alat ukur Anda telah divalidasi sempurna di laboratorium metrologi rujukan terakreditasi.

FAQ Seputar Current Transmitter AC dan Sinyal Konverter Panel

Apakah sasis PCE-P20Z aman jika dipasang pada panel yang memiliki suhu internal panas?

PCE-P20Z dirancang menggunakan sasis berbahan polimer ABS khusus berspesifikasi industri yang memiliki sifat flame retardant (tahan rambatan api) serta mampu bekerja stabil pada rentang suhu operasional yang luas. Namun, untuk menjaga durabilitas sirkuit semi-konduktor internal jangka panjang, pastikan panel kontrol Anda tetap dibekali sistem kipas ventilasi filter yang memadai.

Mengapa output sinyal 4-20 mA lebih disukai dibanding 0-10 V untuk koneksi jarak jauh PLC?

Sinyal arus searah 4-20 mA memiliki kebalan penuh terhadap resistensi internal kabel tembaga dan gangguan derau elektromagnetik (electrical noise). Nilai arus tetap akan konstan mengalir meskipun panjang kabel dari panel lapangan menuju ruang kendali PLC berjarak hingga ratusan meter. Sebaliknya, sinyal tegangan 0-10 V akan mengalami penurunan nilai tegangan (voltage drop) akibat panjang kabel, memicu bias data pembacaan.

Berapa bulan sekali perangkat current transmitter industri wajib dikalibrasi ulang?

Berdasarkan standar manajemen mutu ISO 9001 dan regulasi metrologi kelistrikan industri, proses re-kalibrasi berkala sangat disarankan dilakukan minimal setiap 12 bulan sekali. Langkah pemantauan berkala ini krusial untuk mendeteksi adanya fenomena pergeseran nilai parameter akurasi (calibration drift) akibat faktor penuaan komponen elektronik.

Kesimpulan: Presisi Arus Adalah Kunci Keandalan dan Efisiensi Pabrik

Mengabaikan aspek pengawasan parameter arus AC pada jaringan mesin-mesin industri berat dan hanya mengandalkan proteksi sekring konvensional adalah kebijakan manajemen yang penuh risiko finansial dan K3. Keakuratan data arus listrik yang dialirkan secara kontinu merupakan pilar utama bagi terciptanya sistem manufaktur yang andal, aman dari interupsi kerusakan mekanis, serta efisien dalam penggunaan anggaran energi listrik perusahaan.

Pemasangan komponen premium PCE-P20Z Current Transmitter AC menyajikan kombinasi sempurna antara presisi konversi Kelas 0.2, ketangguhan perisai isolasi galvanis 4 kV, serta kemudahan instalasi rel DIN yang Anda perlukan untuk mewujudkan sistem otomatisasi pabrik berdaya saing global dengan status Zero Accident.

Jika perusahaan Anda, pabrik manufaktur, maupun vendor integrator panel kontrol sedang merencanakan proyek pengadaan unit signal converter dan current transmitter dari PCE Instruments, atau memerlukan dukungan dokumen sertifikat kalibrasi resmi ISO, tim spesialis engineering instrumentasi kami siap memberikan solusi terbaik. Hubungi kontak resmi kami melalui:

• WhatsApp : 0857-1711-2222
• Email : contact@alat-test.com
