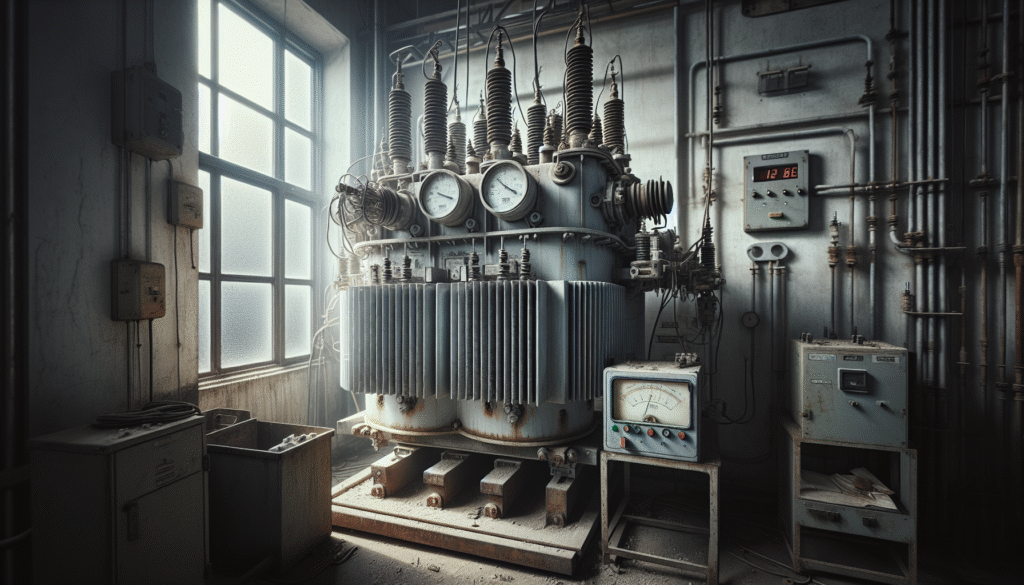

Dampak Suhu Minyak Transformator Melebihi Batas dan Solusi Berbasis PUIL

Dalam gedung modern, dari perkantoran hingga rumah sakit, keandalan pasokan listrik bukan lagi kemewahan melainkan kebutuhan vital. Inti dari sistem distribusi listrik di gedung ini adalah transformator, yang berfungsi menurunkan tegangan menengah ke tegangan rendah yang siap digunakan. Namun, aset kritis ini memiliki musuh utama yang sering diabaikan: panas berlebih. Data menunjukkan bahwa 70-80% kerusakan isolasi transformator disebabkan oleh overheating [1]. Bagi pengelola fasilitas (facility manager) dan teknisi, ketidakpahaman akan batas suhu operasi aman serta dampaknya dapat berujung pada penurunan umur aset drastis, risiko kebakaran, dan gangguan operasional yang mahal. Artikel ini menjadi panduan definitif untuk memahami, mencegah, dan menanggapi overheating transformator dengan pendekatan berbasis standar nasional PUIL 2011, dilengkapi checklist tindakan pencegahan dan strategi pemeliharaan yang dapat langsung diterapkan untuk menjamin keandalan sistem listrik gedung Anda.

1. Memahami Batas Suhu Operasi Aman Transformator Menurut Standar
   1. Kelas Isolasi dan Batas Temperatur Maksimum
   2. Interpretasi Hasil Pengukuran Suhu Minyak: Panduan Praktis
2. 5 Dampak Kritis Overheating Transformator pada Sistem Listrik Gedung
   1. Degradasi Isolasi: Musuh Utama Keandalan Jangka Panjang
   2. Dari Overheating ke Blackout: Ancaman terhadap Operasional Gedung
3. Penyebab Overheating Transformator di Lingkungan Gedung dan Diagnosa Awal
   1. Desain Ruang dan Ventilasi: Tantangan Utama Transformator Gedung
4. Strategi Pencegahan: Pemeliharaan Preventif dan Checklist Berbasis PUIL
   1. Analisis Minyak Isolasi: Deteksi Dini Masalah Internal
5. Langkah Teknis dan Prosedur Darurat Saat Suhu Melebihi Batas
6. Masa Depan: Teknologi Monitoring IoT dan Predictive Maintenance
7. Kesimpulan
8. Referensi

Memahami Batas Suhu Operasi Aman Transformator Menurut Standar

Langkah pertama dalam mencegah kerusakan adalah mengetahui batasannya. Untuk transformator terendam minyak yang umum digunakan di gedung, parameter suhu adalah indikator kesehatan paling kritis. Standar teknis, baik nasional maupun internasional, menetapkan ambang batas ini untuk menjamin keamanan dan umur panjang peralatan. Acuan utama di Indonesia adalah Persyaratan Umum Instalasi Listrik (PUIL) 2011, yang di antaranya mengatur bahwa pembebanan trafo harus kurang dari 85% arus beban penuh, dan Kemampuan Hantar Arus (KHA) minimum penghantar harus 1,25 kali arus beban tertinggi [2]. Standar ini dirancang untuk mencegah operasi berlebihan yang memicu kenaikan suhu.

Secara internasional, standar seperti IEC 60076 menetapkan kelas isolasi material. Transformator distribusi gedung banyak menggunakan isolasi Kelas A (berbasis selulosa/kertas terendam minyak). Untuk kelas ini, suhu maksimum yang diijinkan pada belitan adalah 105°C [3]. Penelitian di konteks Indonesia menemukan fakta mencengangkan: transformator yang beroperasi di suhu sekitar tropis (30°C) dapat mengalami penurunan kapasitas menjadi hanya 91% dari umur normalnya [4]. Artinya, iklim kita sendiri sudah menjadi tantangan tambahan bagi umur transformator.

Kelas Isolasi dan Batas Temperatur Maksimum

Pemahaman tentang kelas isolasi adalah kunci. Setiap kelas material memiliki ketahanan termal berbeda. Berikut batas suhu utama untuk transformator terendam minyak isolasi Kelas A yang perlu diketahui setiap pengelola gedung:

• Suhu Maksimum Belitan (Hot Spot): 105°C (sesuai standar IEC 60076 dan referensi dalam manual produsen).
• Suhu Rata-Rata Minyak (Top Oil): Biasanya dijaga di bawah 95°C dalam operasi normal untuk memberikan margin keamanan.
• Kenaikan Suhu (Temperature Rise): Perbedaan suhu belitan atau minyak di atas suhu ambient, biasanya dibatasi hingga 65°C untuk belitan dan 55°C untuk minyak pada kondisi beban penuh.

Standar nasional SPLN 49-1:1982 juga mengatur tegangan tembus minyak isolasi, yang kualitasnya sangat dipengaruhi suhu. Oleh karena itu, pemantauan suhu bukanlah sekadar rutinitas, melainkan investasi untuk menjaga integritas isolasi dan mencegah kegagalan dini.

Interpretasi Hasil Pengukuran Suhu Minyak: Panduan Praktis

Setelah mengetahui batasnya, bagaimana menafsirkan pembacaan? Pengukuran dapat dilakukan dengan termometer analog, digital, atau sensor real-time seperti alat indikator suhu TERMAN MSRT 150. Berikut panduan praktis berdasarkan pengalaman lapangan teknisi:

• Normal: Pembacaan suhu minyak (top oil) stabil di bawah 85-90°C dengan beban di bawah 85%. Tren harian tidak menunjukkan kenaikan signifikan.
• Perlu Perhatian (Warning): Suhu konsisten mendekati 95°C, atau terjadi kenaikan stabil lebih dari 5-10°C dari baseline normal tanpa peningkatan beban yang signifikan. Saat ini, analisis penyebab harus segera dilakukan.
• Kritis (Alarm): Suhu melebihi 105°C (untuk belitan) atau minyak mendekati/melampaui 100°C. Aturan praktis di lapangan menyebutkan bahwa kenaikan suhu minyak sebesar 10°C di atas baseline normal dapat mengindikasikan masalah serius yang memerlukan investigasi mendalam [5]. Pada tahap ini, prosedur darurat harus dipertimbangkan.

5 Dampak Kritis Overheating Transformator pada Sistem Listrik Gedung

Melebihi batas suhu aman bukan hanya pelanggaran prosedur; itu adalah undangan bagi sejumlah konsekuensi kritis yang mengancam operasional dan keuangan gedung.

1. Degradasi Isolasi dan Penurunan Umur Drastis: Sebagaimana disebutkan, panas adalah musuh utama isolasi kertas/minyak. Setiap kenaikan 8-10°C suhu operasi di atas rating, umur isolasi berkurang hingga setengahnya (Aturan Montsinger). Peningkatan suhu dapat mengurangi kekuatan mekanis dan dielektrik bahan isolasi hingga 50% [1]. Dampak finansialnya adalah penyusutan aset yang jauh lebih cepat dari perkiraan.
2. Peningkatan Risiko Kebakaran Instalasi: Overheating yang ekstrem dapat menyebabkan minyak isolasi terurai menghasilkan gas mudah terbakar atau, dalam kasus terburuk, menyebabkan semburan minyak panas yang menyala jika ada percikan. Ruang transformator gedung yang padat dapat menjadikan insiden seperti ini sebagai bencana.
3. Gangguan Pasokan Listrik dan Downtime Operasional: Transformator yang kepanasan akan memicu relay proteksi panas (thermal overload relay) untuk trip, memutus pasokan listrik ke sebagian atau seluruh gedung. Bagi pusat data, rumah sakit, atau pusat perbelanjaan, downtime berarti kerugian revenue besar dan rusaknya reputasi.
4. Degradasi Kualitas Minyak Isolasi: Suhu tinggi mempercepat oksidasi minyak, meningkatkan keasaman (acid number) dan kadar air. Minyak yang terkontaminasi ini kehilangan kemampuannya sebagai isolator dan pendingin, menciptakan siklus negatif yang memperparah overheating. Pemantauan kualitas minyak secara berkala dapat mencegah hingga 30% kasus overheating [6].
5. Biaya Perbaikan dan Penggantian yang Membengkak: Biaya untuk memperbaiki transformator yang rusak akibat overheating sangat tinggi, meliputi penggantian belitan, pengeringan inti, dan pemurnian minyak. Jika harus diganti total, biayanya bisa mencapai ratusan juta hingga miliaran rupiah, belum lagi biaya downtime. Data dari perusahaan asuransi menunjukkan bahwa klaim akibat kegagalan peralatan listrik seperti transformator seringkali bernilai signifikan.

Degradasi Isolasi: Musuh Utama Keandalan Jangka Panjang

Mekanisme penuaan termal isolasi bersifat irreversible. Penelitian akademis dari Universitas Syiah Kuala yang menganalisis transformator di Gardu Induk Lambaro menggunakan standar IEC 354 untuk menghitung suhu hotspot dan susut umur, memberikan contoh nyata bagaimana beban dan suhu lingkungan secara matematis memperpendek usia aset [7]. Bagi pengelola gedung, ini berarti aset yang seharusnya bertahan 25 tahun mungkin hanya mencapai 15-20 tahun jika terus dioperasikan di suhu tinggi.

Dari Overheating ke Blackout: Ancaman terhadap Operasional Gedung

Rantai kegagalan dimulai dari hotspot pada belitan, yang menyebabkan degradasi isolasi lokal, potensi hubung singkat kecil, pemanasan lebih lanjut, hingga akhirnya memicu pemutusan oleh circuit breaker. Sebuah studi kasus di gedung perkantoran tinggi melaporkan gangguan listrik seluruh lantai yang berasal dari transformator utama yang overheating akibat sirkulasi udara terhalang oleh penyimpanan barang di ruang trafo. Pemadaman selama 4 jam mengakibatkan kerugian produktivitas dan menurunkan kepercayaan penyewa.

Penyebab Overheating Transformator di Lingkungan Gedung dan Diagnosa Awal

Memahami penyebab adalah setengah dari solusi. Di lingkungan gedung, penyebab overheating sering kali spesifik dan dapat dicegah.

• Sirkulasi Udara Buruk: Ruang transformator yang sempit, ventilasi tidak memadai, atau lubang udara yang tersumbat menghambat pembuangan panas. Standar PUIL 2011 secara spesifik mengatur persyaratan ventilasi dan jarak aman untuk instalasi transformator dalam gedung [2].
• Pembebanan Berlebih (Overload): Menjalankan transformator di atas 85% kapasitasnya untuk waktu lama, atau adanya penambahan beban tanpa evaluasi ulang, adalah penyebab umum.
• Distorsi Harmonik: Beban modern seperti komputer, LED driver, dan VFD menghasilkan harmonik yang meningkatkan pemanasan pada inti dan belitan transformator melebihi yang diperhitungkan.
• Koneksi yang Longgar: Terminal atau sambungan busbar yang longgar meningkatkan resistansi, menyebabkan titik panas lokal (hot joint) yang dapat meningkatkan resistansi hingga 200% berdasarkan pengamatan lapangan.
• Kegagalan Sistem Pendingin: Kipas pendingin (pada trafo tipe ONAF) yang mati atau radiator tersumbat kotoran mengurangi efisiensi pendinginan.

Gejala Awal yang Dapat Diamati oleh Staf Non-Teknis:

• Suhu dengung (hum) yang lebih keras dari biasanya.
• Bau panas atau aroma minyak terbakar (burnt oil smell).
• Warna minyak isolasi berubah menjadi lebih gelap (dapat dilihat melalui sight glass).
• Suhu terasa panas berlebihan saat mendekati ruang transformator.

Desain Ruang dan Ventilasi: Tantangan Utama Transformator Gedung

Ini adalah area di banyak gedung tua yang sering bermasalah. PUIL mensyaratkan bukaan ventilasi yang cukup, biasanya dengan grill di bagian bawah dan atas dinding untuk membentuk aliran udara konveksi alami. Untuk retrofit, solusi dapat berupa penambahan kipas exhaust berkecepatan variabel yang diaktifkan oleh sensor suhu, atau dalam kasus ekstrem, instalasi sistem pendingin udara bertekanan (air conditioning) untuk ruang trafo. Konsultan MEP sering merekomendasikan pemodelan aliran udara (CFD analysis) untuk desain ruang transformator baru guna memastikan pendinginan yang optimal.

Strategi Pencegahan: Pemeliharaan Preventif dan Checklist Berbasis PUIL

Pencegahan yang efektif memerlukan pendekatan terstruktur dan disiplin. Program pemeliharaan preventif (preventive maintenance) adalah benteng pertahanan terbaik. Perusahaan yang mematuhi jadwal perawatan rutin dilaporkan dapat meningkatkan umur transformator sekitar 30% [8].

Berikut adalah checklist inti pemeliharaan transformator gedung yang mengacu pada standar PUIL dan pedoman internasional seperti U.S. Bureau of Reclamation Transformer Maintenance Guide (FIST 3-30):

• Inspeksi Harian/Mingguan (oleh operator):
  • Catat pembacaan suhu minyak dan ambient.
  • Periksa level minyak melalui sight glass.
  • Dengarkan suara operasi yang tidak normal.
  • Cek kebocoran minyak.
• Inspeksi Bulanan/Triwulanan (oleh teknisi):
  • Periksa kekencangan koneksi busbar dan kabel (dengan torsi wrench sesuai spesifikasi).
  • Bersihkan debu dan kotoran dari radiator, casing, dan kipas.
  • Uji operasi kipas pendingin dan motor penggeraknya.
  • Verifikasi kalibrasi alat indikator suhu dan sensor.
• Pemeliharaan Tahunan (oleh ahli):
  • Analisis Minyak Isolasi: Ambil sampel minyak untuk uji laboratorium (dielectric strength, acidity, moisture content, Dissolved Gas Analysis/DGA).
  • Inspeksi termografi (thermal imaging) pada sambungan dan permukaan trafo untuk deteksi hotspot.
  • Periksa dan kencangkan baut inti dan belitan jika memungkinkan.
  • Kalibrasi ulang seluruh perangkat proteksi dan monitoring.

Analisis Minyak Isolasi: Deteksi Dini Masalah Internal

Analisis laboratorium, terutama Dissolved Gas Analysis (DGA), adalah alat diagnostik yang sangat kuat. Gas seperti Etilen (C₂H₄) dan Metana (CH₄) yang tinggi mengindikasikan overheating secara umum, sementara Asetilena (C₂H₂) dapat menandakan pelepasan listrik (discharge) yang parah. Dengan menganalisis tren hasil DGA dari waktu ke waktu, pengelola gedung dapat mendeteksi masalah internal seperti hotspot atau pelepasan listrik jauh sebelum gejala eksternal muncul, beralih dari preventive ke predictive maintenance.

Langkah Teknis dan Prosedur Darurat Saat Suhu Melebihi Batas

Ketika alarm suhu tinggi berbunyi atau pembacaan mencapai zona kritis, kepanikan bukan pilihan. Tindakan sistematis diperlukan:

1. Verifikasi: Konfirmasi pembacaan suhu dengan alat lain jika memungkinkan. Periksa apakah sensor atau alat ukur tidak rusak.
2. Reduksi Beban: Segera koordinasikan untuk mengurangi beban pada transformator dengan memindahkan sebagian beban ke trafo lain (jika ada) atau mematikan beban non-esensial.
3. Aktifkan Pendingin Tambahan: Pastikan semua kipas pendingin beroperasi. Jika ada sistem pendingin tambahan, aktifkan.
4. Tingkatkan Ventilasi: Buka semua pintu/jalur ventilasi darurat di ruang trafo jika aman dilakukan, untuk meningkatkan aliran udara.
5. Monitoring Ketat: Pantau suhu secara terus-menerus. Jika suhu terus naik meskipun beban sudah diturunkan, persiapkan untuk isolasi.
6. Isolasi dan Pemadaman Darurat: Jika suhu mendekati atau melampaui batas maksimum yang diijinkan (105°C untuk belitan), dan upaya pendinginan gagal, lakukan pemadaman darurat sesuai prosedur operasi keselamatan (SOP) gedung. Koordinasikan dengan pihak pengelola listrik gedung dan teknisi berkompetensi.
7. Investigasi Pasca Insiden: Transformator tidak boleh dioperasikan kembali hingga akar penyebab overheating ditemukan dan diperbaiki. Lakukan inspeksi menyeluruh dan analisis minyak.

Pelatihan reguler untuk staf teknis mengenai prosedur darurat ini sangat penting untuk meminimalkan dampak dan memastikan keselamatan.

Masa Depan: Teknologi Monitoring IoT dan Predictive Maintenance

Era pemeliharaan reaktif dan preventif konvensional sedang bertransformasi. Teknologi monitoring berbasis Internet of Things (IoT) membawa kita ke era predictive maintenance. Sensor suhu wireless, sensor arus, dan getaran dapat dipasang pada transformator, mengirimkan data secara real-time ke platform cloud. Penelitian dari Jurnal ITET menunjukkan implementasi sistem IoT untuk memonitor suhu dan kelembaban ruang transformator dengan presisi tinggi (kesalahan di bawah 0.2°C) [9].

Keuntungannya bagi pengelola gedung:

• Deteksi Anomali Dini: Algoritma dapat mempelajari pola suhu normal dan mengingatkan jika ada penyimpangan, bahkan sebelum mencapai ambang batas.
• Optimasi Perawatan: Perawatan dapat dijadwalkan berdasarkan kondisi aktual peralatan, bukan hanya berdasarkan waktu, meningkatkan efisiensi pemeliharaan hingga 40% [10].
• Dashboard Terpusat: Facility manager dapat memantau kesehatan beberapa transformator dari berbagai lokasi melalui satu dashboard.
• Analisis Tren dan Laporan: Data historis membantu dalam analisis kinerja, perencanaan anggaran penggantian, dan pemenuhan audit kepatuhan.

Contoh nyata adalah gedung perkantoran yang menggunakan sistem ini untuk memantau dua unit transformator utamanya, dan berhasil mencegah potensi kegagalan dengan mendeteksi kenaikan suhu bertahap yang ternyata disebabkan oleh debu yang menyumbat radiator.

Kesimpulan

Suhu minyak transformator jauh lebih dari sekadar angka di termometer; ia adalah barometer kesehatan dan keandalan sistem listrik gedung Anda. Melebihi batas yang ditetapkan oleh standar seperti PUIL 2011 bukanlah pelanggaran ringan. Implikasinya konkret: penurunan umur aset yang drastis, peningkatan risiko kebakaran, ancaman gangguan pasokan listrik, dan pembengkakan biaya perbaikan yang tak terduga. Solusinya terletak pada kombinasi: pemahaman mendalam terhadap standar operasi, implementasi program pemeliharaan preventif yang disiplin dilengkapi checklist praktis, dan adopsi teknologi monitoring berbasis IoT untuk predictive maintenance. Kepatuhan terhadap regulasi dan investasi dalam pemantauan bukanlah biaya, melainkan jaminan untuk keberlanjutan operasional dan keamanan aset properti Anda.

Sebagai mitra terpercaya bagi industri, CV. Java Multi Mandiri memahami bahwa keandalan sistem listrik adalah fondasi operasional bisnis. Kami menyediakan peralatan ukur dan uji yang presisi, seperti alat indikator suhu transformator, untuk mendukung program pemeliharaan preventif dan predictive maintenance di fasilitas komersial dan industri. Jika Anda memerlukan konsultasi untuk memilih peralatan monitoring yang tepat atau ingin mendiskusikan kebutuhan spesifik perusahaan Anda dalam mengoptimalkan keandalan sistem kelistrikan, tim ahli kami siap membantu melalui halaman konsultasi solusi bisnis.

Informasi dalam artikel ini bertujuan untuk panduan umum. Untuk instalasi, pemeliharaan, dan tindakan korektif spesifik, selalu konsultasikan dengan ahli listrik bersertifikat dan patuhi peraturan lokal yang berlaku.
