Akurasi ±0,5% pada Data Logger Tekanan Bukan Berarti Akurasi Total Sistem Pengukuran Anda

Angka akurasi ±(0,5% + 2 digit) yang tercantum pada data logger tekanan berbasis sinyal 4–20 mA sering dibaca sebagai jaminan seberapa dekat hasil logging dengan tekanan sebenarnya di lapangan. Padahal, angka tersebut hanya menggambarkan seberapa tepat perangkat menerjemahkan arus listrik yang masuk menjadi angka di layar dan di file CSV—bukan seberapa tepat tekanan yang diukur oleh sensor di ujung lain kabel. Ketika transmitter tekanan yang mengirim sinyal 4–20 mA itu mengalami drift, terbebani resistansi tambahan pada jalur kabel, atau belum dikalibrasi ulang sesuai jadwal, data logger akan tetap mencatat angka dengan presisi tinggi—tetapi presisi terhadap sinyal yang sudah menyimpang, bukan terhadap tekanan yang sebenarnya terjadi.

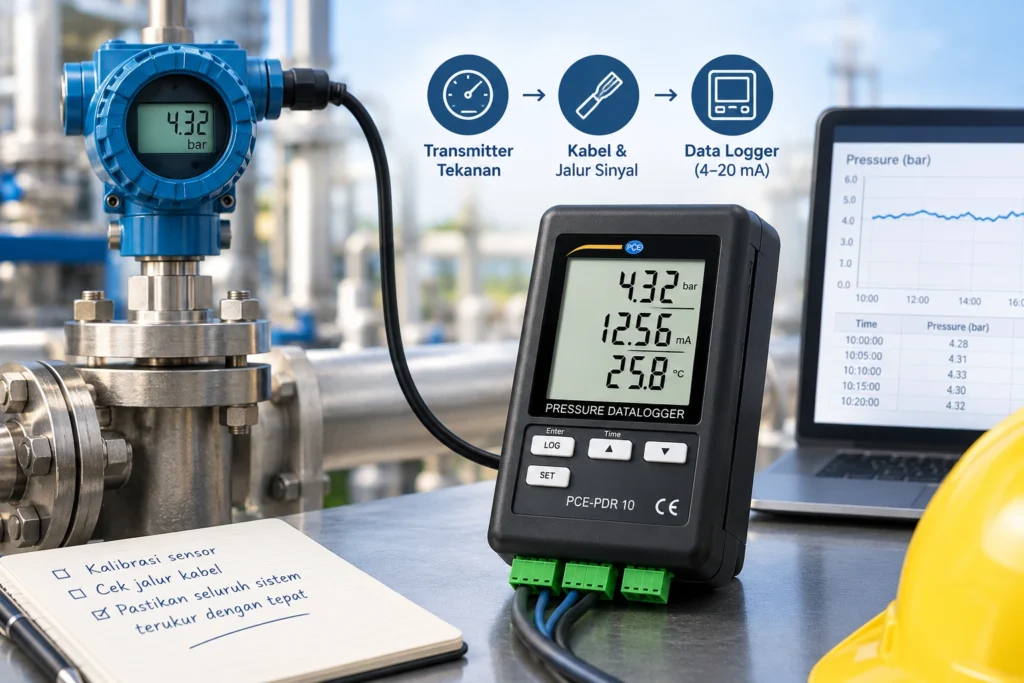

Kekeliruan ini umum terjadi karena satu rangkaian pengukuran tekanan 4–20 mA sebenarnya terdiri dari beberapa elemen berbeda: sensor/transmitter itu sendiri, kabel dan komponen tambahan pada jalur sinyal, serta unit pembaca (indikator atau data logger) di ujung penerima. Ketiganya punya sumber kesalahan masing-masing, sementara spesifikasi akurasi yang tercetak besar di brosur logger hanya mewakili satu dari tiga elemen tersebut. Bagi teknisi yang mengandalkan hasil logging untuk commissioning, dokumentasi mutu, atau audit proses, salah membaca cakupan satu angka akurasi ini bisa berujung pada kesimpulan yang keliru tentang kondisi sistem tekanan yang sedang dipantau.

Daftar Isi

• Apa yang sebenarnya diukur oleh akurasi ±(0,5% + 2 digit) pada data logger tekanan?
• Mengapa sinyal 4–20 mA menjadi format standar pengukuran tekanan industri?
• Di titik mana saja kesalahan bisa masuk ke dalam satu loop pengukuran tekanan?
• Bagaimana menggabungkan beberapa sumber ketidakpastian menjadi satu angka akurasi sistem?
• Apa yang bisa dipelajari dari studi kasus deviasi sinyal 4–20 mA di lapangan?
• Bagaimana pengaruh mode penyimpanan “auto” terhadap interpretasi tren tekanan?
• Kesalahan apa yang paling sering membuat pengguna salah menafsirkan akurasi logger?
• Di mana Environmental Meter PCE-PDR 10 relevan digunakan?
• Kesimpulan
• Pertanyaan yang Sering Diajukan

Apa yang sebenarnya diukur oleh akurasi ±(0,5% + 2 digit) pada data logger tekanan?

Notasi ±(0,5% + 2 digit) adalah format akurasi yang umum dipakai pada instrumen digital: 0,5% dihitung dari nilai yang sedang dibaca, lalu ditambah toleransi tetap sebesar 2 digit terakhir pada tampilan. Formula ini menjelaskan ketepatan proses konversi—dari sinyal arus 4–20 mA yang masuk, melalui rangkaian analog-to-digital, sampai menjadi angka yang tampil di layar LC dan tersimpan sebagai baris data di SD card. Yang tidak dijelaskan oleh angka ini adalah seberapa tepat arus 4–20 mA itu sendiri mewakili tekanan fisik di titik ukur, karena arus tersebut dihasilkan oleh transmitter tekanan yang terpisah dan dijual terpisah dari logger.

Karena data logger jenis ini hanya membaca rentang arus 4–20 mA secara linear, satuan tekanan aktual (bar, psi, atau kPa) sepenuhnya ditentukan oleh rentang kalibrasi (span) sensor yang dipasang. Pengguna perlu menyelaraskan titik 4 mA dan 20 mA pada logger dengan Low Range Value (LRV) dan Upper Range Value (URV) transmitter eksternalnya. Jika penyelarasan ini keliru, logger akan tetap “akurat” terhadap sinyal arus yang diterimanya, tetapi salah menerjemahkannya ke satuan tekanan yang benar.

Mengapa sinyal 4–20 mA menjadi format standar pengukuran tekanan industri?

Sinyal arus dipilih dibanding sinyal tegangan karena arus tidak mudah melemah akibat resistansi kabel yang panjang, dan lebih tahan terhadap gangguan elektromagnetik di lingkungan industri—prinsip yang sama juga dijelaskan pada penerapan current transmitter pada sistem panel kontrol PLC. Titik awal 4 mA (bukan 0 mA) disebut live zero: jika kabel putus atau transmitter mati, arus akan turun ke 0 mA, sehingga sistem pembaca bisa membedakan antara “tekanan sangat rendah” dan “sinyal hilang”. Keunggulan inilah yang membuat instrumen seperti data logger tekanan dirancang menerima input dalam format 4–20 mA, bukan langsung membaca tekanan lewat sensor internal.

Konsekuensinya, logger jenis ini berperan sebagai pembaca dan pencatat sinyal generik, bukan sebagai alat ukur tekanan yang berdiri sendiri. Ia bisa dipasangkan ke berbagai merek dan jenis transmitter selama outputnya 4–20 mA, tetapi ini juga berarti akurasi hasil akhirnya “diwariskan” dari kualitas transmitter yang dipilih pengguna.

Di titik mana saja kesalahan bisa masuk ke dalam satu loop pengukuran tekanan?

Setidaknya ada tiga elemen dalam satu loop 4–20 mA yang masing-masing menyumbang kesalahannya sendiri, seperti dirangkum pada tabel berikut.

Baris kedua pada tabel di atas sering luput dari perhatian. Banyak instalasi menyadap satu sinyal transmitter ke lebih dari satu penerima—misalnya ke sistem kontrol sekaligus ke data logger—menggunakan resistor atau current splitter. Komponen tambahan ini tidak tercantum di spesifikasi transmitter maupun logger, tetapi tetap berada di dalam loop dan dapat menggeser nilai arus yang benar-benar sampai ke titik pembacaan.

Bagaimana menggabungkan beberapa sumber ketidakpastian menjadi satu angka akurasi sistem?

Pendekatan yang lazim dipakai dalam metrologi adalah menggabungkan setiap sumber ketidakpastian secara akar-jumlah-kuadrat (root-sum-square/RSS), bukan menjumlahkannya secara langsung, karena kesalahan dari elemen-elemen yang independen jarang terjadi bersamaan pada arah dan besaran maksimalnya sekaligus. Pendekatan ini konsisten dengan Guide to the Expression of Uncertainty in Measurement (GUM) yang diterbitkan Bureau International des Poids et Mesures (BIPM), yaitu pedoman internasional untuk mengevaluasi dan menggabungkan ketidakpastian pengukuran dari berbagai sumber ke dalam satu nilai ketidakpastian gabungan.

Sebagai ilustrasi—bukan hasil pengujian aktual—anggap sebuah transmitter tekanan memiliki akurasi ±0,25% FS pada rentang 0–10 bar, dan pembacaan saat ini berada di 5 bar. Kontribusi transmitter terhadap ketidakpastian adalah ±0,25% × 10 bar = ±0,025 bar. Jika data logger memiliki akurasi ±(0,5% dari pembacaan + 2 digit) dan resolusi tampilan 0,01 bar, kontribusinya di titik 5 bar adalah ±0,025 bar (dari 0,5% × 5 bar) ditambah ±0,02 bar (2 digit), atau sekitar ±0,045 bar. Digabungkan secara RSS, √(0,025² + 0,045²) ≈ ±0,051 bar—setara sekitar 0,51% dari rentang penuh, lebih besar dibanding angka ±0,25% FS yang tertera di brosur transmitter saja, apalagi jika dibandingkan sendiri-sendiri dengan angka logger. Contoh ini menunjukkan bahwa akurasi sistem selalu sama atau lebih besar dibanding akurasi elemen mana pun yang dilihat sendirian, bukan sama dengan angka terkecil di antara keduanya.

Apa yang bisa dipelajari dari studi kasus deviasi sinyal 4–20 mA di lapangan?

Penelitian di sebuah fasilitas metering PT. X menguji dua konfigurasi penyadapan sinyal 4–20 mA yang biasa dipakai ketika satu transmitter perlu dibaca oleh lebih dari satu perangkat sekaligus: current splitter dengan resistor shunt 250 Ω, dan current splitter dengan konfigurasi cascade tanpa resistor tambahan pada jalur outputnya. Hasilnya diringkas pada tabel berikut.

Deviasi sebesar 6,97% pada konfigurasi dengan resistor jauh melampaui toleransi 0,25% yang ditetapkan standar Ditmet setempat, padahal baik transmitter maupun perangkat pembacanya sendiri bisa saja dalam kondisi terkalibrasi baik. Sumbernya murni berasal dari beban resistif tambahan yang mengganggu arus di dalam loop—persis elemen kedua pada tabel sebelumnya yang jarang mendapat perhatian. Studi kasus lain di sebuah pabrik petrokimia menunjukkan sisi berbeda dari masalah yang sama: pressure transmitter tipe Cerabar M PMC41 yang memantau tekanan sistem steam generation tetap memerlukan program kalibrasi tahunan dengan teknik zero calibration, karena pembacaannya diuji ulang secara berkala pada titik 0%, 25%, 50%, dan 100% dari rentang untuk mengoreksi kesalahan yang muncul seiring waktu pemakaian. Kedua studi ini menegaskan hal yang sama: akurasi yang dialami pengguna di lapangan ditentukan oleh kondisi seluruh rantai pengukuran pada saat itu, bukan oleh satu spesifikasi yang dicetak permanen di salah satu perangkat.

Bagaimana pengaruh mode penyimpanan “auto” terhadap interpretasi tren tekanan?

Data logger tekanan seperti ini biasanya menawarkan pilihan interval penyimpanan tetap—misalnya setiap 5, 10, 30, 60, 120, 300, atau 600 detik—atau mode “auto” yang hanya menyimpan data baru saat pembacaan berubah minimal 10 digit dari data tersimpan sebelumnya, meskipun laju pengukuran internalnya tetap berjalan sekitar satu kali per detik. Tujuannya jelas: menghemat kapasitas SD card ketika tekanan proses relatif stabil dalam waktu lama, sehingga penyimpanan tidak dipenuhi angka yang berulang.

Konsekuensi praktisnya, mode auto berpotensi melewatkan perubahan tekanan singkat yang tidak mencapai ambang 10 digit, atau yang terjadi lalu kembali ke kondisi awal sebelum logger sempat mencatat titik data baru. Untuk pemantauan tren rutin di mana yang dicari hanya kestabilan jangka panjang, ini bukan masalah. Namun untuk mendiagnosis fluktuasi singkat atau membandingkan hasil logging dengan data dari instrumen lain yang memakai interval waktu tetap, kepadatan data yang berbeda ini bisa membuat dua rekaman terlihat tidak konsisten padahal keduanya sama-sama benar sesuai metode pencatatannya masing-masing. Spesifikasi juga mencantumkan bahwa kesalahan penyimpanan data secara acak tetap mungkin terjadi, meski dijaga di bawah 0,1% dari total memori—detail kecil yang relevan bagi kebutuhan dokumentasi audit.

Kesalahan apa yang paling sering membuat pengguna salah menafsirkan akurasi logger?

Beberapa pola kekeliruan berikut cukup umum ditemukan di lapangan:

• Menganggap angka akurasi logger sebagai akurasi total sistem tekanan, padahal transmitter yang terhubung punya spesifikasi akurasinya sendiri yang perlu digabungkan.
• Melupakan bahwa penambahan resistor atau current splitter pada satu sinyal transmitter yang disadap ke beberapa penerima dapat menambah deviasi tersendiri, seperti ditunjukkan pada studi kasus di atas.
• Tidak menjadwalkan kalibrasi ulang transmitter secara berkala, sehingga drift yang terjadi pada sensor terekam sebagai “data akurat” oleh logger yang justru bekerja normal.
• Membandingkan dua rekaman tren dari interval penyimpanan yang berbeda (misalnya interval tetap vs. mode auto) tanpa menyadari perbedaan kepadatan data di antara keduanya.
• Mengira unit dapat mencatat data secara penuh hanya dengan baterai; pada kenyataannya baterai AAA yang disertakan berfungsi menjaga jam saat unit tidak tersambung ke listrik, sementara pengukuran dan logging tetap memerlukan catu daya adaptor 9 VDC.

Di mana Environmental Meter PCE-PDR 10 relevan digunakan?

PCE-PDR 10 adalah data logger tekanan yang membaca sinyal input 4–20 mA linear dari hingga tiga sensor tekanan sekaligus secara sinkron, dengan measuring rate 1 detik dan akurasi konversi ±(0,5% dari pembacaan + 2 digit). Data disimpan ke SD card berkapasitas 1–16 GB dalam format CSV, dengan pilihan interval penyimpanan tetap atau mode auto seperti dibahas sebelumnya, serta output RS232 untuk transfer ke komputer. Layar LC berukuran 60 x 50 mm menampilkan pembacaan real-time, dan unit dapat dipasang di dinding atau diletakkan di meja kerja menggunakan stand bawaan.

Karakteristik ini membuat PCE-PDR 10 relevan untuk pemantauan tekanan berkelanjutan pada sistem hidrolik, saluran udara bertekanan, atau proses produksi yang membutuhkan pencatatan otomatis di beberapa titik ukur sekaligus tanpa harus mencatat manual—mirip peran data logger dengan output 4–20 mA pada aplikasi pemantauan kebisingan industri, tetapi untuk besaran tekanan. Karena sensor dijual terpisah, pengguna yang membutuhkan akurasi sistem yang ketat perlu memilih transmitter dengan spesifikasi akurasi yang jelas dan terverifikasi, lalu menggabungkannya dengan akurasi konversi logger seperti dijelaskan pada bagian sebelumnya—bukan hanya melihat satu angka pada salah satu perangkat. Untuk kebutuhan pembacaan tekanan diferensial langsung dengan sensor terintegrasi tanpa perlu memasang transmitter eksternal, instrumen dengan sensor bawaan seperti PCE-PME 50 bisa menjadi pertimbangan yang berbeda, tergantung apakah kebutuhannya logging berkelanjutan dari beberapa titik atau pembacaan portabel di satu titik.

Bagi tim yang ingin mendiskusikan konfigurasi sensor dan span yang sesuai untuk kebutuhan pemantauan tekanan di fasilitas masing-masing, tim CV. Java Multi Mandiri dapat dihubungi melalui halaman produk PCE-PDR 10 di atas.

Kesimpulan

Akurasi ±(0,5% + 2 digit) pada data logger tekanan 4–20 mA adalah ukuran yang jujur dan berguna—tetapi hanya untuk satu bagian dari rantai pengukuran, yaitu proses konversi sinyal arus menjadi angka tampilan dan data tersimpan. Ia tidak, dan memang tidak dirancang untuk, menjelaskan seberapa tepat transmitter di ujung lain kabel membaca tekanan yang sebenarnya.

Akurasi total yang dialami pengguna di lapangan selalu merupakan gabungan dari ketidakpastian transmitter, kondisi kabel dan komponen tambahan pada loop, serta konversi pada logger itu sendiri—dan gabungan ini, sesuai prinsip yang digunakan dalam pedoman ketidakpastian pengukuran internasional, umumnya lebih besar dibanding angka mana pun yang dilihat sendirian.

Dua studi kasus di industri metering dan petrokimia menunjukkan bahwa deviasi signifikan bisa muncul dari elemen yang jarang diperiksa—resistor tambahan pada loop, atau transmitter yang belum dikalibrasi ulang—meski logger yang mencatatnya bekerja sesuai spesifikasi. Data adalah data. Kondisi sistem pengukuran ditentukan melalui pemahaman terhadap seluruh rantai yang menghasilkan data tersebut, bukan melalui satu angka akurasi yang dibaca sepotong.

Pertanyaan yang Sering Diajukan

Apakah akurasi ±(0,5% + 2 digit) pada PCE-PDR 10 sudah termasuk akurasi sensor tekanan yang terhubung?
Tidak. Spesifikasi tersebut hanya menggambarkan ketepatan logger dalam mengonversi sinyal arus 4–20 mA menjadi angka tampilan dan data tersimpan. Akurasi sensor/transmitter yang dipasang bersifat terpisah dan perlu dilihat dari spesifikasinya masing-masing.

Berapa banyak sensor tekanan yang bisa dibaca PCE-PDR 10 secara bersamaan?
Hingga tiga sensor tekanan dengan output 4–20 mA dapat dihubungkan dan dibaca secara sinkron oleh satu unit.

Apakah PCE-PDR 10 bisa mencatat data hanya dengan baterai, tanpa adaptor listrik?
Tidak sepenuhnya. Baterai AAA yang disertakan berfungsi mempertahankan jam (clock) saat unit tidak tersambung ke listrik; proses pengukuran dan logging tekanan tetap memerlukan catu daya 9 VDC dari adaptor.

Apa manfaat mode penyimpanan “auto” dengan ambang ±10 digit?
Mode ini hanya menyimpan data baru saat pembacaan berubah minimal 10 digit dari data tersimpan sebelumnya, sehingga menghemat kapasitas SD card ketika tekanan proses relatif stabil dalam waktu lama.

Apakah mode “auto” berisiko melewatkan perubahan tekanan singkat?
Berpotensi, terutama jika perubahan tersebut tidak mencapai ambang 10 digit atau terjadi lalu kembali ke kondisi semula sebelum logger sempat mencatatnya. Untuk pemantauan tren dengan detail waktu tinggi, interval penyimpanan tetap lebih sesuai dibanding mode auto.

Bagaimana cara memastikan akurasi total sistem pengukuran tekanan yang menggunakan data logger seperti ini?
Gabungkan spesifikasi akurasi transmitter/sensor yang digunakan dengan akurasi konversi logger, idealnya menggunakan metode akar-jumlah-kuadrat (RSS) sesuai pedoman GUM, dan pastikan transmitter dikalibrasi ulang sesuai jadwal preventive maintenance.

Apakah data yang tersimpan di SD card dijamin 100% akurat?
Tidak sepenuhnya; spesifikasi menyebutkan kemungkinan kesalahan penyimpanan data secara acak, meski dijaga di bawah 0,1% dari total memori. Untuk kebutuhan audit kritis, verifikasi silang berkala tetap disarankan.

Kapan PCE-PDR 10 lebih relevan dibanding pressure meter genggam biasa?
Ketika kebutuhan utamanya adalah mencatat tren tekanan dari maksimal tiga titik ukur 4–20 mA secara terus-menerus dan tersinkronisasi ke file CSV, bukan sekadar membaca satu nilai sesaat di satu titik.

Rekomendasi Environmental Meter Unggulan untuk Kebutuhan Anda

Referensi

1. JCGM 100:2008. Evaluation of Measurement Data — Guide to the Expression of Uncertainty in Measurement (GUM). Bureau International des Poids et Mesures (BIPM). https://www.bipm.org/documents/20126/2071204/JCGM_100_2008_E.pdf
2. Zivatha, A. H., & Hafiz, M. (2025). Analisis Deviasi Sinyal 4-20mA pada Sistem Metering di PT. X Menggunakan Perbandingan Konfigurasi Current Splitter dan Resistor pada Flow Computer. SNTEM (Seminar Nasional Teknologi Energi dan Mineral), Vol. 5, hal. 668–678, Politeknik Energi dan Mineral Akamigas. https://sntem.akamigas.ac.id/index.php/sntem5/article/download/627/207
3. Hafiz, M., & Akhiriyanto, N. (2025). Pemeliharaan Tahunan Pressure Transmitter Area Steam Generation Industri Petrokimia di PT. X. ELPOSYS: Jurnal Sistem Kelistrikan, Vol. 12, No. 2, hal. 126–131. DOI: 10.33795/elposys.v12i2.6424.
