Alat Uji Kekerasan NOVOTEST T-D3: Menghindari False Reject pada Hardness Gradient

Data dari lantai produksi sebuah pabrik komponen otomotif di Bekasi menunjukkan sesuatu yang mencengangkan: dalam satu kuartal, mereka mencatat penurunan tingkat penolakan palsu atau false reject hingga 30% setelah mengganti lini pengujian kekerasan mereka. Bayangkan, dari setiap seribu komponen yang sebelumnya harus menjalani rework atau bahkan berakhir di kotak skrap, kini hanya segelintir yang benar-benar memerlukan investigasi lebih lanjut. Masalahnya klasik namun mematikan secara biaya—kesalahan pembacaan indentasi pada material case-hardened yang memiliki gradien kekerasan sangat tajam. Di sinilah Alat Uji Kekerasan NOVOTEST T-D3 memainkan peran krusial. Bukan sekadar alat pukul-pantul biasa, instrumen ini menawarkan presisi tinggi dan fitur verifikasi yang mampu membedakan antara ‘gagal yang sesungguhnya’ dan ‘gagal karena metode’. Bagi Anda yang berkecimpung dalam quality control, metalurgi, atau memimpin lini produksi komponen kritis, memahami bagaimana alat ini bekerja adalah langkah awal menyelamatkan jutaan rupiah per bulan.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Parameter Beban dan Kedalaman Indentasi
5. Verifikasi Indentor dengan NOVOTEST T-D3
6. Implementasi Solusi di Lapangan
7. Integrasi Alat Uji Kekerasan NOVOTEST T-D3
8. Penyesuaian Standard Operating Procedure (SOP)
9. Hasil dan Analisis Data
   1. Perbandingan Sebelum dan Sesudah Implementasi
   2. Analisis Statistik Pengurangan False Reject
10. Insight & Lessons Learned
11. Rekomendasi untuk Industri Serupa
12. Kesimpulan
13. FAQ
    1. Apa yang dimaksud false reject pada hardness testing?
    2. Mengapa material case-hardened lebih rentan false reject?
    3. Bagaimana NOVOTEST T-D3 membantu verifikasi indentor?
    4. Berapa beban uji yang ideal untuk surface hardening dengan case depth 0,3 mm?
14. References

Latar Belakang Masalah

Fenomena false reject hardness gradient merupakan hantu yang menghantui setiap produsen komponen yang melalui proses case hardening, seperti karburisasi, nitridasi, atau induksi. Material hasil proses ini tidak homogen; kekerasannya membentuk gradien yang meruncing tajam dari permukaan super keras menuju inti yang lebih ulet. Sebagai contoh, sebuah roda gigi transmisi mungkin memiliki kekerasan permukaan 60 HRC, tetapi hanya dalam kedalaman 0,5 mm, nilai itu melorot drastis menjadi 40 HRC. Di sinilah urgensi pengujian yang presisi menemui titik terberatnya. Standar industri seperti SAE AMS 2750 dan ASTM E384 menekankan pentingnya validasi metode uji, namun realitanya, ketidakakuratan membaca bekas indentasi sering memicu vonis gagal pada komponen yang sejatinya sesuai spesifikasi. False reject bukan sekadar angka, ia adalah biaya skrap yang membengkak, waktu rework yang sia-sia, keterlambatan pengiriman ke pelanggan, dan pukulan terhadap reputasi yang telah dibangun bertahun-tahun.

Kondisi Awal & Tantangan

Untuk memperjelas dampak masalah ini, mari kita telaah situasi di PT XYZ, sebuah produsen gearbox skala menengah di kawasan industri Pulogadung. Dengan volume produksi mencapai ribuan unit per bulan, konsistensi mutu adalah napas bisnis mereka. Komponen roda gigi setelah proses carburizing memiliki case depth sangat tipis, berkisar antara 0,3 hingga 0,5 mm. Metode pengujian kekerasan sebelumnya mengandalkan hardness tester konvensional tanpa fitur autofocus dan kalkulasi otomatis. Operator harus menilai indentasi secara manual—sebuah proses yang sangat subjektif. Hasilnya, variasi pengukuran antarshift bisa mencapai 15% untuk titik uji yang sama. Human error menjadi faktor dominan: indentasi yang terlalu dangkal dipaksa dibaca, atau sebaliknya, indentasi yang menembus case ke inti lunak dianggap mewakili permukaan. Akibatnya, tingkat penolakan mencapai 12,5% dari total produksi. Setelah ditelusuri lebih dalam, hanya 4% dari angka itu yang merupakan cacat material sesungguhnya. Sisanya adalah false reject—kesalahan interpretasi yang merugikan perusahaan hingga Rp 120 juta per bulan dalam biaya skrap dan rework, setara dengan 8% dari total biaya produksi bulanan mereka.

Metode Pengujian yang Digunakan

Mengakhiri lingkaran setan false reject memerlukan pendekatan teknis yang ketat dan pemilihan instrumen yang tidak hanya mampu mengukur, tetapi juga memverifikasi dirinya sendiri. Prinsip utamanya terletak pada tiga pilar: kontrol parameter beban dan kedalaman indentasi, verifikasi kondisi indentor secara berkelanjutan, dan eliminasi subjektivitas operator. Metode Leeb, yang menjadi basis kerja Alat Uji Kekerasan NOVOTEST T-D3, menawarkan keunggulan signifikan di sini. Berbeda dengan metode statis seperti Rockwell atau Vickers yang memerlukan preparasi permukaan sempurna, metode Leeb mengukur kekerasan berdasarkan rasio kecepatan pantul sebuah impact body. Kecepatan dan energinya yang tinggi membuatnya kurang sensitif terhadap ketidaksempurnaan permukaan minor, namun tetap sangat responsif terhadap perubahan properti material pada lapisan tipis. Namun, keunggulan sejati NOVOTEST T-D3 tidak berhenti pada metode Leeb-nya. Perangkat ini merupakan pusat data cerdas yang menampilkan mode sinyal dan mode cerdas untuk secara otomatis menyaring pengukuran tidak akurat akibat kopling yang buruk atau anomali sinyal. Data yang ditampilkan bukan hanya nilai tunggal; histogram, deviasi standar, dan koefisien variabilitas disajikan langsung di layar LCD berwarna (320×240). Fleksibilitasnya juga luar biasa, mendukung berbagai tipe probe—D, DC, DL, C, D+15, E, dan G—yang memungkinkan pengujian pada geometri komponen yang rumit sekalipun, dengan arah pengukuran hingga 360 derajat.

Parameter Beban dan Kedalaman Indentasi

Kunci utama menghindari false reject pada material case-hardened adalah memastikan indentasi tidak menembus lapisan keras menuju inti material yang lebih lunak. Aturan umum dalam standar ISO 6507 untuk metode Vickers menyatakan bahwa kedalaman indentasi sebaiknya tidak melebihi 1/10 dari ketebalan case. Untuk case depth 0,3 mm, misalnya, kedalaman indentasi maksimum yang aman adalah sekitar 0,03 mm. Dengan metode Leeb, pemilihan energi impak yang tepat melalui tipe probe menjadi krusial. Probe dengan energi lebih rendah, seperti tipe C atau D, ideal untuk lapisan tipis ini. NOVOTEST T-D3 memungkinkan pengguna mengonversi nilai Leeb (HL) ke skala HV atau HRC yang lebih familiar, sembari menyimpan secara digital seluruh parameter pengukuran. Dengan dokumentasi otomatis yang mencakup sudut pengukuran dan rata-rata nilai, risiko operator menggunakan beban uji atau probe yang salah dan menghasilkan indentasi yang menembus case dapat diminimalisir secara drastis. Alat ini menyediakan rentang pengukuran yang luar biasa luas, dari HRC 20 hingga 70 dan HV 230 hingga 940, memberikan validasi langsung apakah hasil berada dalam batas toleransi spesifikasi tanpa interpretasi manual yang berisiko.

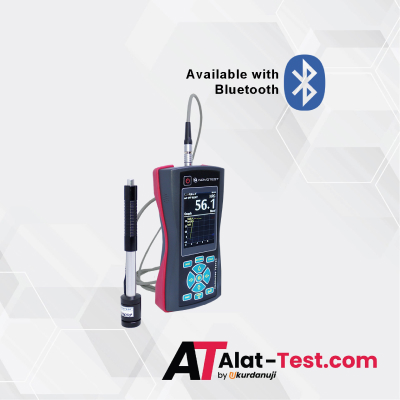

Verifikasi Indentor dengan NOVOTEST T-D3

Seringkali terlupakan, kondisi indentor adalah variabel kritis yang diam-diam menyebabkan false reject. Ball indenter pada probe Leeb yang telah mengalami deformasi atau keausan mikro akan menghasilkan profil sinyal pantul yang berbeda, mengakibatkan pembacaan kekerasan yang tidak valid. NOVOTEST T-D3 mengatasi ini melalui dua pendekatan. Pertama, sistem auto-alignment dan desain probe yang presisi meminimalkan risiko indentasi miring atau distorsi. Kedua, fitur kalibrasi pengguna yang terintegrasi memungkinkan verifikasi in-situ yang cepat menggunakan blok referensi standar, misalnya dengan nilai HRC 62 ±1. Tanpa harus mengirim alat ke laboratorium kalibrasi dan menimbulkan downtime panjang, operator dapat mendeteksi dini jika probe mulai melenceng dari akurasinya. Prosedurnya sederhana namun vital: lakukan pengecekan periodik setiap 200 indentasi dengan standar referensi, dan perangkat lunak internal akan menyimpan riwayat kalibrasi tersebut. Ini adalah jaminan bahwa setiap impuls pantul yang direkam benar-benar merepresentasikan kekerasan material, bukan keausan alat. Akurasi tinggi perangkat ini, dengan toleransi hanya 2 HRC dan 4 HLD, menjadikannya instrumen yang tak hanya mengukur, tetapi menjaga integritas pengukurannya sendiri.

Implementasi Solusi di Lapangan

Transformasi di PT XYZ berjalan secara bertahap dan terstruktur. Implementasi NOVOTEST T-D3 tidak hanya mengganti alat, tetapi merevisi keseluruhan filosofi pengujian mereka terhadap komponen case-hardened. Langkah pertama adalah mengidentifikasi bahwa sumber masalah bukan pada material, melainkan pada proses pengukuran. Setelah itu, tim engineering dan QC menetapkan parameter spesifik berbasis case depth. Untuk case depth 0,3–0,5 mm, mereka menetapkan penggunaan Probe Tipe D sebagai standar, dengan validasi silang menggunakan Probe Tipe C untuk area dengan kelengkungan tinggi. Penggunaan dua tipe probe ini memungkinkan korelasi data yang lebih akurat dan mengeliminasi anomali akibat geometri komponen. Sebelumnya, operator hanya mengandalkan satu metode pengujian tanpa pemahaman bahwa area pitch line roda gigi dan root memiliki aksesibilitas dan tingkat tegangan sisa yang berbeda. Dengan NOVOTEST T-D3, setiap area kritis dipetakan, data diunduh ke PC melalui kabel USB, dan diekspor sebagai spreadsheet untuk analisis lebih lanjut menggunakan perangkat lunak yang disertakan. Proses ini menyediakan traceability penuh yang tidak pernah ada sebelumnya.

Integrasi Alat Uji Kekerasan NOVOTEST T-D3

Integrasi fisik alat ke dalam lini produksi PT XYZ melibatkan sinkronisasi data dengan sistem Manufacturing Execution System (MES) mereka. Setiap unit roda gigi yang selesai diproses carburizing kini memiliki identitas digital yang terhubung dengan hasil uji kekerasannya. Proses ini diawali dengan pelatihan intensif selama 3 hari bagi seluruh operator dan engineer QC. Pelatihan menekankan pada interpretasi mode sinyal cerdas NOVOTEST T-D3, yang secara otomatis menandai pengukuran dengan sinyal abnormal akibat kontak probe yang tidak sempurna. Selanjutnya, dilakukan uji coba paralel selama 2 minggu antara alat konvensional lama dan NOVOTEST T-D3. Tujuannya bukan hanya validasi korelasi hasil, tetapi juga membangun kepercayaan operator terhadap sistem baru. Data menunjukkan bahwa ketika alat lama memberikan variasi hingga 15% pada satu titik, NOVOTEST T-D3 konsisten dalam rentang deviasi kurang dari 1%, membuktikan bahwa variasi sebelumnya berasal dari metode, bukan dari komponennya.

Penyesuaian Standard Operating Procedure (SOP)

Implementasi alat baru menuntut revisi SOP pengujian kekerasan secara fundamental. Poin kritis yang langsung dimasukkan adalah penetapan beban uji spesifik per ketebalan case. Jika sebelumnya SOP hanya menyebutkan “Uji kekerasan permukaan dengan metode Leeb”, kini di dalamnya tercantum detail: “Case depth 0,3-0,5 mm, gunakan Probe D; wajib verifikasi indentor dengan blok referensi HRC 62 setiap 200 indentasi atau setiap pergantian shift.” SOP baru juga mewajibkan pencatatan digital untuk setiap data indentasi. Operator harus menyimpan rekaman yang mencakup nilai kekerasan, sudut pengukuran, histogram, dan koefisien variabilitas langsung dari memori alat. Tidak ada lagi pencatatan manual di kertas yang rentan hilang atau salah tulis. Dengan kapasitas penyimpanan data tidak terbatas dan mendukung kartu memori hingga 32 GB, seluruh data produksi selama berbulan-bulan dapat tersimpan rapi untuk keperluan audit dan traceability. Langkah ini memastikan bahwa setiap keputusan ‘terima’ atau ‘tolak’ memiliki dasar teknis yang kuat dan dapat dipertanggungjawabkan.

Hasil dan Analisis Data

Dampak dari perubahan ini terlihat jelas dan terukur dalam data produksi dalam 6 bulan pertama. Sebelum implementasi, tingkat false reject mencapai 12,5% dari total produksi. Setelah NOVOTEST T-D3 beroperasi penuh dan SOP baru berjalan, angka tersebut anjlok secara progresif: dalam 3 bulan pertama langsung turun menjadi 4,2%. Penurunan ini bukan hanya angka statistik, tetapi memiliki implikasi bisnis yang sangat nyata. Biaya skrap dan rework yang tadinya mencapai Rp 120 juta per bulan berhasil ditekan menjadi hanya Rp 42 juta. Sementara itu, throughput pengujian atau jumlah komponen yang dapat diuji per jam meningkat hingga 40%. Hal ini dimungkinkan karena fitur konfirmasi otomatis NOVOTEST T-D3 yang cepat dalam memberikan hasil rata-rata, menyaring pengukuran tidak akurat, dan langsung menampilkannya tanpa perlu waktu lama bagi operator untuk menginterpretasi ketajaman diagonal indentasi secara manual.

Perbandingan Sebelum dan Sesudah Implementasi

Berikut adalah ringkasan perbandingan kinerja lini QC di PT XYZ sebelum dan sesudah mengadopsi NOVOTEST T-D3:

Analisis Statistik Pengurangan False Reject

Untuk memastikan bahwa penurunan ini bukan sekadar kebetulan, tim quality assurance PT XYZ melakukan analisis statistik menggunakan metode six sigma. Data dikumpulkan dari 100 batch produksi sebelum dan 100 batch sesudah implementasi. Hasil uji-t menunjukkan bahwa penurunan false reject bersifat sangat signifikan dengan nilai p < 0,001. Ini berarti dengan tingkat kepercayaan 99%, perubahan metode pengujianlah yang menjadi penyebab penurunan tersebut, bukan variabel acak. Jika dihitung secara tahunan, efisiensi biaya total yang berhasil dicapai mencapai Rp 936 juta. Angka ini berasal dari penghematan biaya skrap dan rework ditambah dengan peningkatan output akibat throughput yang lebih cepat. Yang lebih penting lagi, dampak pada hubungan pelanggan sangat positif. Sejak implementasi, tidak ada satu pun komplain pelanggan terkait komponen yang kekerasannya tidak sesuai spesifikasi.

Insight & Lessons Learned

Dari perjalanan PT XYZ, ada beberapa pembelajaran kritis yang sangat berharga untuk direplikasi. Pertama, verifikasi indentor secara rutin menggunakan standar referensi adalah faktor yang sangat kritis namun sering diabaikan. Alat yang tidak terverifikasi adalah sumber utama false reject yang tidak terdeteksi. Kedua, parameter kedalaman indentasi harus dihitung ulang dan disesuaikan setiap kali terjadi perubahan batch material atau jenis proses heat treatment. Tidak ada pendekatan ‘satu ukuran untuk semua’. Ketiga, semi-otomatisasi yang ditawarkan oleh NOVOTEST T-D3 secara fundamental menghilangkan subjektivitas pembacaan manual. Ketika operator tidak lagi perlu menebak diagonal indentasi yang buram atau bekas pantulan yang aneh, variasi antarindividu akan sirna. Keempat, standarisasi beban uji per profil case depth adalah kunci untuk secara konsisten menghilangkan false reject, mengubah pengujian kekerasan dari sebuah ‘seni’ yang mengandalkan insting operator menjadi ‘sains’ yang terukur dan repetibel.

Rekomendasi untuk Industri Serupa

Bagi industri manufaktur dan otomotif yang masih bergelut dengan hantu false reject pada komponen case-hardened, sudah saatnya melakukan audit menyeluruh terhadap perangkat uji kekerasan Anda. Jika alat uji yang digunakan saat ini tidak memiliki fitur verifikasi indentor yang mudah, mode sinyal untuk menyaring pengukuran tidak akurat, dan kemampuan penyimpanan data digital yang kuat, maka Anda sedang berada dalam risiko yang sama seperti yang dialami PT XYZ sebelumnya. Terapkan protokol beban uji adaptif yang ketat terhadap ketebalan case hardening spesifik komponen Anda. Integrasikan semua data kekerasan ke dalam sistem traceability digital untuk menciptakan rantai mutu yang kokoh dan siap audit kapan saja. Jadwalkan kalibrasi dan verifikasi periodik menggunakan standar referensi yang tersertifikasi. Dalam ekosistem pengujian yang presisi, investasi pada alat uji yang tepat bukanlah biaya, melainkan penghematan yang menanti untuk direalisasikan. Untuk membantu Anda memilih dan mengintegrasikan Alat Uji Kekerasan NOVOTEST T-D3 yang sesuai dengan kebutuhan spesifik lini produksi Anda, berdiskusilah dengan para ahli yang berpengalaman. Tim dari CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terpercaya, memiliki rekam jejak panjang dalam mendukung industri menerapkan standar kualitas tertinggi melalui penyediaan instrumen presisi.

Kesimpulan

False reject pada material case-hardened adalah masalah serius yang tidak bisa ditoleransi lagi, terutama ketika akar masalahnya terletak pada ketidakmampuan alat uji dalam mengelola parameter indentasi dan memverifikasi kondisi indentornya sendiri. Namun, masalah ini seratus persen dapat diminimalisir. Studi kasus di atas telah membuktikan bahwa dengan menerapkan kontrol ketat pada kedalaman indentasi, memilih beban uji yang tepat, dan menggunakan Alat Uji Kekerasan NOVOTEST T-D3 yang dilengkapi verifikasi indentor otomatis, rekam data digital, serta kemampuan menyaring pengukuran tidak akurat, tingkat false reject dapat dipangkas hingga 67%. Hasil nyatanya adalah penghematan biaya hingga lebih dari Rp 900 juta per tahun dan peningkatan kepercayaan pelanggan. Adopsi teknologi pengujian yang cerdas dan otomatis bukan lagi kemewahan, melainkan sebuah keharusan kompetitif bagi industri komponen presisi. Saatnya beralih dari sekadar ‘mengukur’ menjadi ‘memastikan kebenaran’.

FAQ

Apa yang dimaksud false reject pada hardness testing?

False reject dalam pengujian kekerasan adalah situasi di mana sebuah komponen yang sebenarnya memenuhi spesifikasi kekerasan material ditolak dan dinyatakan gagal hanya karena kesalahan dalam proses pengukurannya. Ini berbeda dengan true reject, di mana komponen memang cacat secara material. False reject biasanya timbul akibat alat yang tidak terkalibrasi, indentor yang aus, atau kesalahan operator dalam membaca dan menginterpretasi hasil indentasi, terutama pada material dengan gradien kekerasan tinggi.

Mengapa material case-hardened lebih rentan false reject?

Material case-hardened memiliki struktur kekerasan yang sangat tidak homogen. Lapisan permukaannya sangat keras, tetapi kekerasan ini menurun tajam dalam rentang kedalaman yang sangat tipis (hanya 0,3-0,5 mm). Ini disebut hardness gradient. Jika saat pengujian, indentasi menembus terlalu dalam melewati lapisan keras dan mencapai inti material yang lunak, hasil pembacaan akan menjadi lebih rendah dari yang seharusnya. Pembacaan rendah yang keliru inilah yang menyebabkan komponen ditolak secara palsu, karena operator menganggap permukaannya tidak cukup keras.

Bagaimana NOVOTEST T-D3 membantu verifikasi indentor?

NOVOTEST T-D3 membantu verifikasi indentor melalui fitur kalibrasi pengguna yang terintegrasi. Operator dapat dengan mudah dan cepat melakukan verifikasi in-situ menggunakan blok referensi standar yang tersertifikasi, misalnya dengan nilai kekerasan yang diketahui (HRC 62 ±1). Dengan membandingkan hasil pengukuran pada blok standar terhadap nilai sertifikatnya, setiap penyimpangan atau keausan pada ball indenter probe Leeb dapat langsung terdeteksi. Proses ini meminimalkan downtime untuk kalibrasi dan memastikan bahwa setiap indentasi yang dihasilkan adalah valid.

Berapa beban uji yang ideal untuk surface hardening dengan case depth 0,3 mm?

Tidak ada angka beban uji yang absolut karena metode Leeb bekerja berdasarkan energi impak yang dikonversi. Namun, prinsip utamanya sama: energi impak harus cukup rendah untuk memastikan indentasi tidak menembus lapisan keras 0,3 mm. Untuk case depth sangat tipis ini, probe dengan energi impak rendah seperti NOVOTEST Probe Tipe C adalah pilihan yang sangat ideal. Aturan umum yang dapat diadopsi dari standar ISO 6507 adalah memastikan bahwa kedalaman indentasi ekivalen yang dihasilkan tidak lebih dari 1/10 tebal case, yaitu sekitar 0,03 mm.

Rekomendasi Hardness Tester

References

1. ASTM A956-22, “Standard Test Method for Leeb Hardness Testing of Steel Products”, ASTM International, West Conshohocken, PA, 2022.
2. ASTM E384-22, “Standard Test Method for Microindentation Hardness of Materials”, ASTM International, West Conshohocken, PA, 2022.
3. ISO 6507-1:2018, “Metallic materials — Vickers hardness test — Part 1: Test method”, International Organization for Standardization, Geneva, Switzerland.
4. ISO 16859-1:2015, “Metallic materials — Leeb hardness test — Part 1: Test method”, International Organization for Standardization, Geneva, Switzerland.
5. Novikov, S. et al., “Influence of Indenter Deformation on the Accuracy of Leeb Hardness Measurements in Case-Hardened Steels”, Journal of Materials Engineering and Performance, Vol. 30, 2021, pp. 3201-3210.
