Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M: Analisis Penyebab Kegagalan Adhesi Coating Steel Plate

Korosi pada baja merupakan musuh abadi industri yang menggerogoti profitabilitas dan keselamatan operasional. Data dari berbagai studi menunjukkan bahwa kerugian ekonomi akibat korosi mencapai 3-4% dari Produk Domestik Bruto suatu negara setiap tahunnya. Industri minyak dan gas, konstruksi baja, serta manufaktur mengandalkan sistem pelapisan atau coating sebagai garis pertahanan utama untuk melindungi aset vital. Namun, apa jadinya jika lapisan pelindung tersebut justru gagal berfungsi karena kehilangan ikatan dengan substrat? Kegagalan adhesi coating steel plate merupakan masalah serius yang kerap luput dari perhatian hingga terjadi kerusakan fatal. Insiden ini bukan hanya menyebabkan pengeluaran besar untuk perbaikan dan penghentian operasi, tetapi juga memunculkan risiko keselamatan yang signifikan. Di sinilah peran krusial alat ukur ketebalan lapisan seperti NOVOTEST TP-1M menjadi tak terelakkan. Instrumen ini memungkinkan para inspektur coating untuk mendeteksi potensi kegagalan sejak dini melalui pengukuran Dry Film Thickness (DFT) yang akurat, sebelum pelaksanaan pull-off adhesion test. Mari kita telaah lebih dalam bagaimana kegagalan adhesi terjadi dan bagaimana teknologi pengukuran presisi dapat menghindarkan proyek Anda dari bencana.

1. Apa Itu Kegagalan Adhesi Coating pada Steel Plate?
2. Penyebab Kegagalan Adhesi Coating Steel Plate
3. Dampak Terhadap Industri Konstruksi dan Manufaktur
4. Cara Mendeteksi dan Mencegah Kegagalan Adhesi
5. Peran Alat Ukur Ketebalan Lapisan dalam Solusi
   1. Tabel Spesifikasi Pilihan Probe NOVOTEST TP-1M untuk Substrat Baja
6. Studi Kasus: Pressure Vessel dan Structural Steel Plate
7. Kesimpulan
8. FAQ
   1. Apa perbedaan antara adhesi dan kohesi pada coating?
   2. Mengapa DFT yang terlalu rendah dapat menyebabkan kegagalan adhesi?
   3. Bagaimana cara memastikan DFT seragam pada seluruh permukaan baja?
   4. Apakah NOVOTEST TP-1M bisa digunakan untuk mengukur coating pada logam non-ferrous?
   5. Berapa frekuensi ideal pengukuran DFT selama proses coating?
9. References

Apa Itu Kegagalan Adhesi Coating pada Steel Plate?

Kegagalan adhesi secara mendasar adalah hilangnya ikatan antarmuka antara lapisan coating dan substrat baja. Fenomena ini sangat berbeda dengan kegagalan kohesi. Pada kegagalan adhesi, lapisan coating terlepas secara utuh dari permukaan baja, meninggalkan substrat yang bersih atau hanya sedikit residu. Inspektor dapat mengidentifikasi kerusakan ini secara visual melalui ciri-ciri seperti pengelupasan (peeling), blistering atau penggelembungan, hingga delaminasi di mana lapisan cat terkelupas dalam lembaran besar. Sementara itu, kegagalan kohesi terjadi ketika ikatan di dalam material coating itu sendiri yang rusak, sehingga lapisan pecah di internalnya.

Mengapa adhesi menjadi parameter yang begitu kritis? Fungsi utama coating adalah menciptakan barrier yang impermeabel untuk mencegah kontak langsung antara agen korosif—seperti oksigen dan air—dengan baja. Jika ikatan adhesi lemah, jalur korosif akan terbentuk di bawah lapisan coating meskipun lapisan tersebut secara fisik masih tampak utuh. Korosi bawah lapisan (underfilm corrosion) ini akan merambat diam-diam, menggerogoti kekuatan struktural baja tanpa tanda-tanda visual yang jelas di permukaan. Standar industri seperti ISO 4624 secara spesifik mengatur metode pull-off test untuk mengukur kekuatan adhesi. Standar ini menetapkan bahwa nilai adhesi yang rendah secara langsung berkorelasi dengan umur pakai sistem coating yang pendek dan potensi kegagalan prematur.

Penyebab Kegagalan Adhesi Coating Steel Plate

Mengidentifikasi akar penyebab kegagalan adhesi coating steel plate memerlukan investigasi sistematis. Kombinasi berbagai faktor, mulai dari kontaminasi hingga penyimpangan prosedur, seringkali menjadi pemicunya.

Kontaminasi permukaan menempati urutan teratas sebagai penyebab utama. Material seperti minyak, gemuk, debu, garam terlarut (chloride), atau mill scale yang tertinggal pada substrat bertindak sebagai interlayer pemisah. Alih-alih menempel pada baja, coating justru menempel pada kontaminan tersebut, yang mengakibatkan ikatan menjadi sangat rapuh. Ketidakcocokan sistem coating juga menjadi faktor kritis. Penggunaan primer, intermediate coat, dan top coat dari sistem yang berbeda atau tidak mengikuti rekomendasi pabrikan (Technical Data Sheet) dapat menyebabkan reaksi kimia merugikan atau perbedaan tegangan internal yang memicu delaminasi.

Persiapan permukaan yang buruk, terutama profil kekasaran (roughness) yang tidak ideal, mereduksi luas permukaan kontak efektif antara coating dan baja. Metode abrasive blasting yang salah menghasilkan anchor profile yang terlampau rendah atau terlalu tinggi, sehingga mechanical interlocking tidak optimal. Selanjutnya, ketebalan lapisan kering (DFT) yang tidak memadai memainkan peran ganda. DFT yang terlalu tipis menghasilkan barrier proteksi yang lemah, sementara DFT yang berlebihan dapat menciptakan internal stress pada lapisan saat proses curing. Kondisi lingkungan aplikasi seperti kelembaban relatif tinggi, suhu di bawah titik embun, atau waktu curing yang tidak memadai, juga berkontribusi besar. Terakhir, kesalahan manusia seperti teknik penyemprotan yang tidak tepat, pengadukan komponen yang tidak merata, atau pengenceran yang menyimpang, sering menjadi perbedaan antara sistem coating yang sukses dan gagal total.

Dampak Terhadap Industri Konstruksi dan Manufaktur

Konsekuensi dari mengabaikan kegagalan adhesi coating steel plate tidak hanya bersifat kosmetik, melainkan menjalar ke aspek keselamatan dan ekonomi. Pada aset bertekanan seperti pressure vessel, kegagalan adhesi adalah ancaman serius. Korosi bawah lapisan yang tidak terdeteksi secara progresif akan menipiskan dinding baja bejana. Ketika ketebalan dinding berkurang hingga di bawah batas desain, risiko kebocoran atau bahkan ruptur fatal menjadi nyata, membahayakan nyawa pekerja dan lingkungan sekitar.

Pada infrastruktur seperti jembatan rangka baja atau bangunan industri, degradasi struktural akibat korosi adalah efek domino yang lambat namun pasti. Baja yang kehilangan penampang efektifnya akan mengalami penurunan kapasitas pikul beban. Biaya yang timbul akibat kegagalan ini sangat masif. Perusahaan harus menanggung biaya perbaikan darurat, yang seringkali jauh lebih mahal daripada aplikasi awal, ditambah kerugian akibat penghentian operasi (shutdown) yang tidak terencana. Klaim garansi dari kontraktor dan tuntutan hukum dari pihak ketiga pun berpotensi membengkak. Kasus umum yang sering ditemukan di lapangan adalah delaminasi masif pada area sambungan las. Area las memiliki geometri kompleks dan seringkali tidak terukur DFT-nya dengan cermat, sehingga menjadi titik awal sempurna bagi kegagalan adhesi untuk merambat.

Cara Mendeteksi dan Mencegah Kegagalan Adhesi

Pendekatan proaktif dalam mendeteksi dan mencegah kegagalan adhesi coating steel plate merupakan investasi yang memberikan imbal hasil tinggi. Prosedur inspeksi dan pengujian harus terintegrasi dalam Quality Control Plan yang ketat. Pengujian pull-off adhesion test sesuai standar ISO 4624 dan ASTM D4541 adalah metode kuantitatif definitif untuk mengevaluasi kekuatan adhesi. Namun, melakukan pengujian destruktif ini tanpa validasi awal adalah langkah yang tidak efisien. Di sinilah pengukuran Dry Film Thickness (DFT) yang akurat berperan sebagai gatekeeper utama. Data empiris di lapangan menunjukkan korelasi kuat antara DFT yang rendah dengan kegagalan pada pull-off test. Area dengan ketebalan di bawah spesifikasi minimum adalah kandidat kuat titik kegagalan.

Inspeksi visual oleh personel bersertifikat dan metode non-destructive test lain seperti holiday detection atau uji porositas juga esensial untuk menemukan cacat fisik seperti pinhole dan void. Untuk pencegahan fundamental, kontrol ketat pada tahap pretreatment adalah kunci. Standar seperti SSPC-SP 10/NACE No. 2 atau derajat kebersihan SA 2.5 harus diverifikasi secara visual menggunakan referensi fotografis. Pengujian garam terlarut dengan Bresle test memastikan level kontaminan ionik di bawah ambang batas yang disyaratkan. Lebih dari itu, kualifikasi dan pelatihan aplikator serta audit berkala selama proses coating memastikan setiap tahap berjalan sesuai spesifikasi dan ITP (Inspection and Test Plan). Penerapan sisten pencatatan DFT per layer juga menjadi bukti objektif bahwa pekerjaan telah sesuai.

Peran Alat Ukur Ketebalan Lapisan dalam Solusi

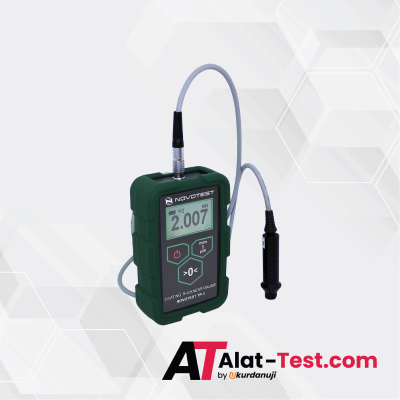

Dalam hierarki pengendalian kualitas coating, alat ukur ketebalan lapisan adalah instrumen lini pertama yang mengubah risiko kegagalan adhesi dari tebakan menjadi data terukur. NOVOTEST TP-1M muncul sebagai solusi handal yang dirancang untuk mengukur DFT pada substrat baja dengan presisi tinggi, bahkan pada geometri sulit seperti area las, tepi, dan radius. Akurasi pengukuran hingga ±(0,03h+0,001) mm pada probe spesifik menjadikannya alat verifikasi yang tak terbantahkan sebelum melanjutkan ke pengujian destruktif.

Melalui pengukuran sistematis, NOVOTEST TP-1M membantu inspektur mengidentifikasi area dengan DFT di bawah spesifikasi. Lokasi-lokasi ini dapat langsung ditandai untuk diperbaiki (touch-up) sebelum pull-off adhesion test dilakukan. Fitur dual technology pada unit ini, yang mendukung probe magnetic induction untuk substrat baja dan eddy current untuk logam non-ferrous, ditambah kemampuannya menyimpan hingga 256 hasil pengukuran dan konektivitas ke PC, menjadikannya alat dokumentasi QA/QC yang esensial. Penggunaan NOVOTEST TP-1M sesuai standar SSPC-PA 2, yang merekomendasikan pengambilan rata-rata lima titik pengukuran per meter persegi, menciptakan peta ketebalan yang komprehensif. Sebagai contoh, inspeksi DFT pada pressure vessel sebelum pengujian adhesi mencegah kegagalan karena area under-thickness dapat terdeteksi dan dikoreksi dengan segera. Manfaat ekonominya sangat jelas: mengurangi kebutuhan pengujian destruktif yang mahal dan menghindari biaya rework besar-besaran yang timbul akibat kegagalan coating massal.

Spesifikasi kunci NOVOTEST TP-1M mendukung peran vital ini. Berbagai pilihan probe, dari F-0,3 hingga M-60, memberikan fleksibilitas pengukuran dari rentang 0 µm hingga 60 mm.

Tabel Spesifikasi Pilihan Probe NOVOTEST TP-1M untuk Substrat Baja

Fitur penyimpanan 256 data, desain ergonomis dengan bobot maksimum 0,2 kg, dan daya tahan baterai hingga 20 jam pengoperasian terus menerus membuktikan bahwa NOVOTEST TP-1M adalah mitra inspeksi yang tepat di lapangan. Untuk mendapatkan instrumen ini, para profesional di Indonesia dapat mengandalkan CV. Java Multi Mandiri sebagai supplier dan distributor resmi alat ukur dan pengujian. Perusahaan ini secara khusus mendukung proses penjaminan kualitas dengan menyediakan perangkat inspeksi yang kredibel, sehingga Anda dapat memiliki sistem pengukuran yang valid untuk memastikan setiap lapisan coating memenuhi spesifikasi sebelum aset dioperasikan.

Studi Kasus: Pressure Vessel dan Structural Steel Plate

Pemahaman teoretis harus diperkuat dengan bukti empiris. Dua studi kasus berikut mengilustrasikan secara nyata bagaimana pengabaian pengukuran DFT menjadi katalis kegagalan adhesi coating steel plate.

Studi Kasus 1: Delaminasi Coating pada Pressure Vessel Kilang Petrokimia
Sebuah pressure vessel di fasilitas petrokimia mengalami kegagalan paradigma. Pull-off adhesion test yang dilakukan secara acak menunjukkan nilai 3 MPa, jauh di bawah syarat minimum spesifikasi proyek, yaitu >5 MPa. Kegagalan terjadi secara terlokalisasi pada area sambungan las circumferential. Saat tim inspektur melakukan investigasi dan mengukur DFT menggunakan alat berpresisi tinggi setara NOVOTEST TP-1M pada titik gagal, ditemukan fakta mengejutkan: ketebalan rata-rata hanya 80 µm, padahal spesifikasi mensyaratkan 150–200 µm. Investigasi akar masalah menemukan dua faktor utama: pembersihan kontaminasi minyak yang tidak sempurna pada area las dan kegagalan aplikator mencapai DFT yang ditentukan. Proses perbaikan pun dilakukan, meliputi blasting ulang area yang gagal hingga SA 2.5, pengukuran DFT cermat per meter persegi menggunakan instrumen dengan probe F-2, dan re-aplikasi coating. Hasil uji adhesi pasca-perbaikan menembus angka 7 MPa, memvalidasi korelasi kuat antara DFT akurat dan keberhasilan adhesi.

Studi Kasus 2: Korosi Progresif pada Jembatan Rangka Baja
Pada sebuah jembatan rangka baja yang baru beroperasi dua tahun, inspektor menemukan delaminasi dan karat mengelupas di beberapa titik pada bagian bawah flange girder. Investigasi forensik menunjukkan bahwa area yang gagal memiliki DFT rata-rata hanya 90 µm. Sebagai pembanding, area sekitarnya yang bebas korosi memiliki DFT konsisten di angka 180 µm. Ketiadaan rekaman pengukuran DFT selama masa konstruksi menjadi kelemahan fatal dalam sistem QA/QC proyek tersebut. Tim perbaikan kemudian menggunakan alat ukur setipe NOVOTEST TP-1M untuk memetakan seluruh permukaan jembatan. Data pemetaan ini mengidentifikasi puluhan area kritis lain yang meskipun belum menunjukkan delaminasi visual, memiliki DFT di bawah 120 µm, memungkinkan dilakukannya perbaikan preventif sebelum korosi masif terjadi.

Dari kedua kasus ini, pelajaran yang dapat diambil adalah bahwa DFT rendah secara signifikan mengurangi kekuatan adhesi, sebuah kondisi yang diperparah oleh kontaminasi permukaan. NOVOTEST TP-1M bukan sekadar alat deteksi; keberadaannya adalah kunci untuk pencegahan, memungkinkan setiap area “mencurigakan” untuk diintervensi secara tepat waktu.

Kesimpulan

Analisis mendalam ini menegaskan bahwa kegagalan adhesi coating steel plate sangat sering dipicu oleh faktor-faktor yang sebenarnya dapat dicegah dengan prosedur Quality Control yang ketat. Kontaminasi permukaan dan, terutama, Dry Film Thickness (DFT) yang tidak memadai adalah dua kontributor utama yang konsisten ditemukan dalam berbagai kasus di lapangan. Penggunaan alat ukur ketebalan lapisan yang akurat, seperti NOVOTEST TP-1M, dengan demikian bukan lagi merupakan pilihan, melainkan standar operasional wajib bagi setiap inspektor coating dan kontraktor pengecatan.

NOVOTEST TP-1M membuktikan diri sebagai solusi handal untuk memverifikasi DFT, mengidentifikasi area berisiko tinggi sebelum uji adhesi dilakukan, dan akhirnya memastikan setiap lapisan coating mencapai ketebalan spesifikasi untuk perlindungan jangka panjang. Investasi pada perangkat presisi ini sangat kecil dibandingkan dengan potensi biaya kerugian akibat penghentian operasi dan perbaikan darurat yang timbul dari kegagalan coating. Dapatkan dukungan teknis dan instrumen berkualitas ini melalui CV. Java Multi Mandiri, supplier terpercaya Anda yang berdedikasi mendukung proses pengukuran dan pengendalian mutu industri Anda menjadi lebih presisi dan andal.

FAQ

Apa perbedaan antara adhesi dan kohesi pada coating?

Adhesi mengacu pada kekuatan ikatan antara dua material berbeda, yaitu antara lapisan coating dan substrat baja. Sebaliknya, kohesi adalah kekuatan ikatan internal di dalam molekul-molekul material coating itu sendiri. Pada uji pull-off, kegagalan adhesi ditandai dengan terlepasnya coating hingga substrat terlihat bersih, sementara kegagalan kohesi meninggalkan lapisan coating pada kedua sisi (substrat dan dolly uji).

Mengapa DFT yang terlalu rendah dapat menyebabkan kegagalan adhesi?

DFT yang rendah menghasilkan lapisan film yang secara mekanis lebih lemah dan kurang efektif sebagai barrier. Lebih dari itu, ketebalan yang tidak memadai seringkali tidak mampu menjembatani kontaminasi residual mikroskopis atau mengisi profil kekasaran permukaan dengan sempurna. Hal ini menciptakan titik-titik dengan ikatan antarmuka yang jauh di bawah kekuatan yang dipersyaratkan, yang akan menjadi area inisiasi kegagalan saat dilakukan pull-off test.

Bagaimana cara memastikan DFT seragam pada seluruh permukaan baja?

Keseragaman DFT dicapai melalui kombinasi teknik aplikasi yang benar dan protokol pengukuran yang disiplin. Standar SSPC-PA 2 menginstruksikan pengambilan rata-rata dari minimal tiga pengukuran dalam area seluas sekitar 100 cm², dan ini diulang setiap 10 meter persegi. Penggunaan alat ukur dengan penyimpanan data seperti NOVOTEST TP-1M membantu memetakan distribusi DFT dan mengidentifikasi area di bawah atau di atas spesifikasi secara cepat untuk tindakan korektif.

Apakah NOVOTEST TP-1M bisa digunakan untuk mengukur coating pada logam non-ferrous?

Ya. NOVOTEST TP-1M mendukung penggunaan probe berbasis teknologi eddy current, seperti probe NF-2. Probe ini mampu mengukur ketebalan lapisan isolatif seperti cat dan lapisan anodik pada substrat logam non-magnetik, contohnya aluminium, tembaga, dan kuningan. Pengguna hanya perlu memilih probe yang sesuai dengan jenis substrat dan rentang pengukuran yang diinginkan.

Berapa frekuensi ideal pengukuran DFT selama proses coating?

Pengukuran DFT harus menjadi aktivitas berkelanjutan yang terintegrasi dalam setiap tahap aplikasi, bukan sekadar inspeksi akhir. Secara ideal, pengukuran dilakukan setelah aplikasi primer untuk memastikan spesifikasi minimum terpenuhi, lalu diulangi setelah intermediate coat dan top coat. Frekuensi spot measurement mengikuti aturan standar yang digunakan, misalnya setiap 10 m² untuk pelat baja struktural, atau lebih rapat pada area kritis seperti sambungan las dan tepi.

Rekomendasi Coating Thickness Meter

References

1. ASTM International. (2019). ASTM D4541-17: Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers. West Conshohocken, PA: ASTM International.
2. ISO. (2016). ISO 4624:2016 Paints and varnishes — Pull-off test for adhesion. Geneva: International Organization for Standardization.
3. NACE International/SSPC. (2016). SSPC-PA 2: Procedure for Determining Conformance to Dry Coating Thickness Requirements. Houston, TX: NACE International.
4. Munger, C. G., & Vincent, L. D. (1999). Corrosion Prevention by Protective Coatings (2nd ed.). Houston, TX: NACE International.
5. Sørensen, P. A., Kiil, S., Dam-Johansen, K., & Weinell, C. E. (2009). Anticorrosive coatings: a review. J, 6, 135–176.
