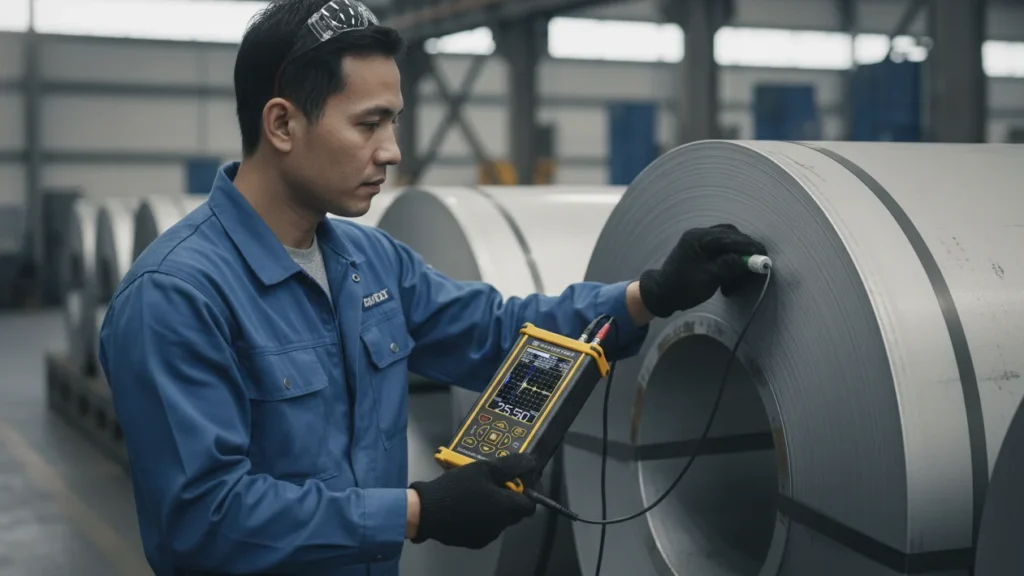

Cara Deteksi Crown Effect pada Coil Baja dengan Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A

Sebuah pabrik coil baja memproses 500 ton material setiap hari. Di akhir bulan, tim Quality Control (QC) menerima laporan klaim pelanggan: coil yang dikirim tidak memenuhi toleransi ketebalan. Padahal, inspeksi sampel menggunakan kaliper di akhir lini produksi menunjukkan angka yang aman. Setelah investigasi mendalam, akar masalahnya bukan pada kegagalan proses pengerolan secara umum, melainkan pada cacat spesifik yang sering terlewat: crown effect. Variasi ketebalan antara bagian tengah dan tepi coil ini bersifat mikro, namun dampaknya sistemik terhadap scrap, biaya rework, dan kepercayaan pelanggan. Di sinilah Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A hadir sebagai solusi presisi. Dengan metode pulse-echo dan kemampuan pemetaan ketebalan non-destruktif, UT-2A memungkinkan produsen mendeteksi crown effect secara dini dan menyeluruh, mengubah paradigma inspeksi dari sekadar sampling menjadi jaminan mutu 100% sesuai standar ASTM A568.

1. Latar Belakang Masalah
   1. Definisi dan Mekanisme Crown Effect
   2. Akar Penyebab di Area Rolling Mill
   3. Konsekuensi terhadap Standar dan Bisnis
   4. Urgensi Metode Non-Destruktif
2. Kondisi Awal dan Tantangan
   1. Keterbatasan Inspeksi Tradisional
   2. Sifat Variasi yang Mikro namun Kumulatif
   3. Studi Kasus Fiktif: Pabrik X
   4. Tantangan Operasional di Lingkungan Pabrik
3. Metode Pengujian yang Digunakan
   1. Prinsip Pulse-Echo untuk Pengukuran Ketebalan
   2. Keunggulan Transduser Frekuensi Tinggi
   3. Prosedur Pemetaan Crown Effect
   4. Spesifikasi NOVOTEST UT-2A yang Mendukung
   5. Kalibrasi dan Akurasi
   6. Alasan Pemilihan NOVOTEST UT-2A
4. Implementasi Solusi di Lapangan
   1. Integrasi ke dalam Alur QC
   2. Penetapan Grid Pengukuran Standar
   3. Penggunaan Fixture dan Pelatihan Operator
   4. Threshold dan Tindakan Korektif
5. Hasil dan Analisis Data
   1. Data Numerik Sebelum dan Sesudah
   2. Dampak terhadap Scrap dan Keluhan Pelanggan
   3. Analisis Return on Investment (ROI)
6. Insight dan Lessons Learned
   1. Inspeksi Representatif adalah Kunci
   2. Dari Quality Control ke Quality Assurance
   3. Sumber Daya Manusia dan Kalibrasi
   4. Data-Driven Continuous Improvement
7. Kesimpulan
8. FAQ
9. References

Latar Belakang Masalah

Definisi dan Mekanisme Crown Effect

Crown effect merujuk pada fenomena ketebalan material yang lebih besar di bagian tengah (center) dibandingkan dengan area tepi (edge) pada coil baja hasil proses pengerolan. Secara visual, profil cross-section coil membentuk kurva mahkota (crown), bukan garis lurus sempurna. Deviasi ini umumnya dinyatakan dalam satuan mikrometer, tetapi akumulasinya sepanjang coil menghasilkan variasi ketebalan yang signifikan.

Akar Penyebab di Area Rolling Mill

Penyebab teknis crown effect terpusat pada kondisi roll di lini pengerolan, baik hot rolling maupun cold rolling:

• Defleksi roll akibat tekanan tinggi saat reduksi ketebalan. Roll menekuk secara elastis, membuat celah di bagian tengah lebih lebar dibandingkan di dekat bearing.
• Keausan roll yang tidak merata. Roll yang jam operasionalnya tinggi cenderung aus di area tepi yang bergesekan langsung dengan ujung slab.
• Ekspansi termal tak seragam. Panas yang dihasilkan selama deformasi plastis seringkali tidak terdisipasi secara merata, menyebabkan pengembangan lokal pada diameter roll.

Ketiga faktor ini menciptakan kondisi crown yang konsisten pada setiap coil jika tidak dikompensasi oleh sistem kontrol roll bending atau roll shifting.

Konsekuensi terhadap Standar dan Bisnis

Standar internasional seperti ASTM A568/A568M menetapkan toleransi ketebalan yang ketat untuk produk baja canai. Melebihi toleransi, misalnya ±0,05 mm, membuat coil masuk kategori non-conforming atau scrap. Di luar aspek kepatuhan standar, konsekuensi crown effect sangat terasa pada proses hilir pelanggan. Coil dengan ketebalan tidak seragam akan menyulitkan proses stamping, drawing, atau roll forming, menyebabkan die jamming, keretakan, dan reject massal. Dampak akhir bagi produsen adalah scrap internal hingga dua digit, biaya klaim garansi, dan kerugian reputasi.

Urgensi Metode Non-Destruktif

Mengacu pada kompleksitas masalah ini, industri membutuhkan alat ukur yang mampu melakukan inspeksi 100% coil tanpa merusak produk. Metode ultrasonik menawarkan keunggulan karena dapat membaca ketebalan dari satu sisi akses. Dengan kecepatan akuisisi yang tinggi, seluruh area coil dapat dipetakan dalam waktu singkat untuk mendeteksi deviasi crown effect.

Kondisi Awal dan Tantangan

Keterbatasan Inspeksi Tradisional

Di banyak pabrik, inspeksi ketebalan coil masih mengandalkan metode sampling destruktif atau semi-destruktif. Beberapa lembar sampel dipotong dari ujung coil, lalu diukur menggunakan mikrometer atau kaliper digital. Metode ini memiliki kelemahan fundamental:

• Tidak representatif: crown effect paling parah sering muncul di tengah coil akibat riwayat termal yang berbeda dari ujung.
• Blind spot masif: dari coil sepanjang ribuan meter, hanya 2-3 titik yang diukur.
• Resolusi rendah: kaliper mengukur satu titik setempat, bukan profil kontinu dari tengah ke tepi.

Sifat Variasi yang Mikro namun Kumulatif

Crown effect tipikal berkisar antara 0,02 mm hingga 0,15 mm. Secara kasat mata, perbedaan ini tak terlihat. Namun, ketika coil seberat 20 ton dipotong menjadi ribuan part, deviasi kumulatif menghasilkan ribuan komponen di luar spesifikasi. Variasi sifat mekanis ikut terpengaruh, karena ketebalan berbeda mendingin dengan laju berbeda, menciptakan heterogenitas kekerasan dan kekuatan tarik.

Studi Kasus Fiktif: Pabrik X

Pabrik X adalah produsen baja canai dingin dengan kapasitas 250.000 ton per tahun. Selama enam bulan, mereka mengalami tingkat scrap rata-rata 12%. Investigasi QC menyimpulkan 70% dari scrap tersebut terkait ketidakseragaman ketebalan, meskipun angka rata-rata sampel ujung coil selalu dalam toleransi. Pelanggan utama dari sektor otomotif mengeluhkan kesulitan proses drawing konsisten yang memicu retak mikro. Baru setelah seorang engineer mencoba memetakan ketebalan coil dengan alat ultrasonik portabel, crown effect sebesar 0,12 mm teridentifikasi secara sistematis di seluruh batch. Selama ini, inspeksi manual mereka melewatkan kecacatan ini sepenuhnya.

Tantangan Operasional di Lingkungan Pabrik

Lini pengerolan beroperasi dengan kecepatan tinggi. Akses ke coil bergerak atau sesaat setelah dikeluarkan dari recoiler sangat terbatas. Lingkungan pabrik yang panas, berdebu, dan getaran tinggi menyulitkan alat ukur laboratorium konvensional. Karena itu, dibutuhkan alat portabel yang kokoh, akurat, dan mampu digunakan oleh operator lantai produksi tanpa menghentikan aliran material.

Metode Pengujian yang Digunakan

Prinsip Pulse-Echo untuk Pengukuran Ketebalan

Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A mengimplementasikan metode pulse-echo. Transduser mengirimkan pulsa gelombang ultrasonik longitudinal ke dalam material baja. Gelombang ini dipantulkan oleh interface backwall (sisi belakang material), lalu diterima kembali oleh transduser yang sama. Dengan mengukur waktu tempuh (time-of-flight) dan kecepatan suara material yang telah dikalibrasi, UT-2A menghitung ketebalan dengan formula: d = (v * t) / 2, di mana d adalah ketebalan, v kecepatan gelombang material, dan t waktu tempuh pulang-pergi.

Keunggulan Transduser Frekuensi Tinggi

UT-2A dirancang kompatibel dengan transduser single-element frekuensi tinggi (umumnya 5–10 MHz untuk baja). Frekuensi tinggi menghasilkan panjang gelombang pendek, sehingga mampu mendeteksi variasi ketebalan kecil dengan resolusi tinggi. Ini penting untuk membedakan crown effect yang mungkin hanya 0,02 mm dari ketebalan nominal. Transduser juga didesain dengan delay line tipis, memungkinkan pengukuran akurat bahkan pada permukaan coil yang kasar dan tidak seragam akibat bekas roll.

Prosedur Pemetaan Crown Effect

Protokol pengukuran crown effect menggunakan UT-2A dilakukan dengan scanning lintas lebar coil. Titik pengukuran standar ditetapkan pada:

• Centerline: bagian tengah lebar coil.
• Quarter line: 1/4 lebar dari tepi, baik sisi drive maupun operator.
• Edge line: sekitar 10–20 mm dari tepi potongan.

Dengan mengukur setidaknya tiga hingga lima titik sepanjang lebar coil, operator dapat merekonstruksi profil ketebalan transversal. Pengukuran diulangi di beberapa posisi sepanjang coil untuk mengidentifikasi konsistensi crown.

Spesifikasi NOVOTEST UT-2A yang Mendukung

Untuk menjalankan protokol ini secara efektif, NOVOTEST UT-2A menyediakan spesifikasi dan fitur unggulan:

Tabel: Spesifikasi Kunci NOVOTEST UT-2A untuk Deteksi Crown Effect

Mode A-scan UT-2A sangat krusial. Saat melakukan scanning dari tengah ke tepi, operator dapat melihat waveform pantulan backwall secara real-time. Jika sinyal backwall bergeser atau amplitudonya berubah tanpa adanya cacat internal, hal itu mengindikasikan perubahan ketebalan. Fitur data logging memungkinkan penyimpanan hasil pengukuran setiap coil untuk traceability mutu.

Kalibrasi dan Akurasi

Sebelum pengukuran, UT-2A dikalibrasi menggunakan blok referensi baja yang telah diketahui ketebalannya secara presisi, biasanya dengan akurasi tersertifikasi. Pengguna memasukkan kecepatan gelombang suara spesifik untuk grade baja tersebut. Standar internal UT-2A memungkinkan akurasi tipikal ±0,01 mm. Kalibrasi dilakukan secara berkala sesuai prosedur QC pabrik.

Alasan Pemilihan NOVOTEST UT-2A

Dibandingkan alat ukur ketebalan ultrasonik dasar, UT-2A dipilih karena dukungan A-scan, logging digital, dan ketahanan industri. Alat ini bukan hanya pengukur angka ketebalan sederhana, melainkan instrumen diagnostik yang memungkinkan operator membaca karakteristik sinyal, membedakan kesalahan kopling atau cacat internal dari crown effect sejati. Portabilitasnya memungkinkan alat digunakan langsung di stasiun inspeksi, tanpa perlu memindahkan coil ke laboratorium.

Implementasi Solusi di Lapangan

Integrasi ke dalam Alur QC

Di Pabrik Y (studi kasus fiktif), NOVOTEST UT-2A ditempatkan di stasiun inspeksi setelah proses cold rolling atau sebelum shipping. Tidak ada perubahan besar pada lini. Sebuah meja inspeksi kecil dipasangi fixture sederhana untuk menahan probe secara konsisten. Setiap coil yang selesai diproses diukur sebelum pengemasan.

Penetapan Grid Pengukuran Standar

Tim QC menyusun Work Instruction (WI) baru: setiap coil harus menjalani pengukuran pada minimal 3 titik lebar (center, quarter 1, quarter 2) di dua posisi memanjang (head dan tail). Jika diperlukan, inspeksi penuh ditambahkan di tengah panjang coil. Prosedur ini menambah waktu inspeksi kurang dari 3 menit per coil, sesuai dengan kecepatan lini.

Penggunaan Fixture dan Pelatihan Operator

Untuk mengurangi variasi pengukuran antar operator, digunakan probe holder yang menjaga sudut kontak dan tekanan kopling konstan. Operator dilatih tidak hanya cara menggunakan alat, tetapi juga interpretasi A-scan. Mereka mampu mengenali sinyal backwall yang tajam (good coupling) versus sinyal bising (poor coupling), sehingga pengukuran crown tidak terkontaminasi kesalahan teknis.

Threshold dan Tindakan Korektif

Pabrik Y menetapkan threshold crown effect maksimum 0,05 mm berdasarkan persyaratan ASTM A568 untuk produk mereka. Ketika pengukuran UT-2A menunjukkan crown melampaui batas itu, tindakan langsung diambil:

• Jika crown positif (center > edge), operator rolling mill mengaktifkan roll bending negatif untuk mengurangi crown pada coil berikutnya.
• Jika coil sudah terlanjur diproses, coil tersebut disegregasi ke grade khusus atau dipotong ulang untuk menyelamatkan material yang masih dalam toleransi.

Dengan respons real-time ini, akar penyebab variasi proses di hulu langsung tertangani.

Hasil dan Analisis Data

Data Numerik Sebelum dan Sesudah

Ambil contoh coil baja karbon rendah nominal 2,00 mm. Sebelum implementasi UT-2A, pengukuran manual sampel ujung menunjukkan rata-rata 2,01 mm, terlihat aman. Namun, setelah pemetaan penuh menggunakan UT-2A, data sesungguhnya adalah:

• Center: 2,08 mm
• Quarter: 2,01 mm
• Edge: 1,93 mm

Crown effect terukur sebesar 0,15 mm (2,08 – 1,93), tiga kali lipat toleransi yang diizinkan.

Setelah tim rolling mill mengoreksi parameter roll gap berdasarkan data UT-2A, batch coil berikutnya menunjukkan profil yang jauh lebih mendatar:

• Center: 2,01 mm
• Quarter: 2,00 mm
• Edge: 1,98 mm

Crown effect menyusut menjadi 0,03 mm, dalam batas toleransi yang ketat.

Dampak terhadap Scrap dan Keluhan Pelanggan

Dalam tiga bulan pertama implementasi penuh, Pabrik Y mencatat penurunan tingkat scrap terkait ketebalan dari 12% menjadi 3%. Lebih signifikan lagi, jumlah keluhan pelanggan akibat inkonsistensi ketebalan turun drastis mendekati nol. Kepercayaan pelanggan pulih, yang tercermin dari peningkatan volume repeat order.

Analisis Return on Investment (ROI)

Investasi pengadaan NOVOTEST UT-2A dan pelatihan operator terbayar dalam waktu kurang dari dua bulan. Penghematan langsung berasal dari pengurangan material scrap dan biaya rework klaim. Penghematan tidak langsung yang lebih besar adalah hilangnya biaya tersembunyi dari kehilangan pelanggan dan sanksi kualitas. Data ketebalan yang terekam juga memperkuat posisi pabrik dalam negosiasi klaim, karena bukti pengukuran digital yang akurat dan tertelusur.

Insight dan Lessons Learned

Inspeksi Representatif adalah Kunci

Studi kasus ini membuktikan bahwa inspeksi sampel titik tunggal tidak mampu menangkap cacat distributif seperti crown effect. Pemetaan ketebalan penuh menggunakan alat ultrasonik yang cepat dan portabel menjadi kebutuhan mutlak untuk menjamin kualitas coil. UT-2A membuka kemampuan pandang yang sebelumnya mustahil dicapai dengan kaliper manual.

Dari Quality Control ke Quality Assurance

Menggunakan UT-2A untuk pemantauan crown effect mengubah peran QC dari sekadar pemilah produk baik-buruk menjadi penjaga proses. Data crown effect bukan hanya untuk reject, tetapi dikirim kembali ke operator rolling mill sebagai parameter koreksi. Ini adalah pergeseran dari reaktif ke proaktif, dari QC ke QA.

Sumber Daya Manusia dan Kalibrasi

Keberhasilan teknologi tergantung pada manusia. Pelatihan interpretasi A-scan membuat operator lebih percaya diri dan akurat. Kalibrasi rutin pada blok referensi adalah ritual non-negotiable. Tanpa ini, data presisi dari UT-2A akan sia-sia.

Data-Driven Continuous Improvement

Setiap coil kini memiliki catatan digital profil ketebalannya. Data ini dianalisis setiap minggu untuk mengidentifikasi tren keausan roll, drift termal, atau inkonsistensi antar shift. Budaya data-driven mulai terbentuk, mendorong perbaikan berkelanjutan di seluruh rantai nilai.

Kesimpulan

Crown effect pada coil baja adalah cacat laten yang signifikan secara ekonomi namun sulit dideteksi dengan metode manual tradisional. Alat Pengukur Ketebalan Ultrasonik NOVOTEST UT-2A menyediakan solusi non-destruktif, akurat, dan portabel untuk memetakan variasi ketebalan dari tengah ke tepi coil. Dengan mode A-scan, data logging, dan ketahanan lingkungan industri, UT-2A memampukan pabrik baja mendeteksi dini crown effect, mengoreksi proses hulu, mengurangi scrap drastis, dan memenuhi standar ASTM A568 secara konsisten. Implementasi ini bukan sekadar pembelian alat, melainkan transformasi sistem penjaminan mutu yang berpusat pada data presisi.

Anda dapat mendiskusikan kebutuhan spesifik deteksi crown effect atau alat ukur presisi lainnya dengan tim ahli dari CV. Java Multi Mandiri. Sebagai supplier dan distributor alat ukur serta pengujian, CV. Java Multi Mandiri menyediakan NOVOTEST UT-2A dan berbagai instrumen pendukung untuk membantu proses pengujian kualitas produk Anda. Dengan konsultasi yang tepat, tim profesional mereka siap merekomendasikan konfigurasi alat yang sesuai dengan karakteristik coil dan standar industri yang Anda terapkan, memastikan kontrol mutu berjalan optimal.

FAQ

Apa yang dimaksud dengan crown effect pada coil baja?

Crown effect adalah fenomena ketidakseragaman ketebalan di mana bagian tengah coil baja memiliki ketebalan yang lebih besar dibandingkan dengan bagian tepinya. Ini menyebabkan profil coil berbentuk cembung seperti mahkota, dan biasanya disebabkan oleh defleksi atau keausan roll saat proses pengerolan.

Mengapa crown effect harus dideteksi sejak dini?

Crown effect yang tidak terdeteksi akan menghasilkan produk akhir di luar toleransi pelanggan, menyebabkan scrap, rework, dan klaim garansi. Deteksi dini memungkinkan koreksi parameter roll secara real-time, sehingga jumlah coil yang tidak sesuai spesifikasi dapat diminimalkan drastis dan biaya kualitas ditekan.

Bagaimana NOVOTEST UT-2A mengukur variasi ketebalan dengan metode pulse-echo?

Prinsip pulse-echo menghitung ketebalan dari waktu yang dibutuhkan gelombang ultrasonik untuk memantul dari backwall material dan kembali ke transduser. NOVOTEST UT-2A mengirimkan pulsa frekuensi tinggi, mengukur time-of-flight dengan presisi, lalu mengkonversinya menjadi ketebalan. Dengan memindai dari tengah ke tepi coil menggunakan mode A-scan, operator dapat memvisualisasikan dan mengukur perbedaan ketebalan, mengidentifikasi crown effect dengan resolusi hingga 0,01 mm.

Apakah alat ini bisa digunakan untuk material selain baja?

Ya. NOVOTEST UT-2A memiliki rentang pengukuran lebar dan kecepatan gelombang yang dapat disesuaikan dari 700 hingga 17000 m/s, sehingga dapat mengukur ketebalan berbagai material logam seperti aluminium, tembaga, titanium, dan paduan lainnya, serta beberapa material non-logam. Kalibrasi pada blok referensi material yang sesuai diperlukan sebelum pengukuran.

Rekomendasi Coating Thickness Meter

References

1. ASTM International. (2017). ASTM A568/A568M-17a: Standard Specification for Steel, Sheet, Carbon, Structural, and High-Strength, Low-Alloy, Hot-Rolled and Cold-Rolled, General Requirements for. ASTM International, West Conshohocken, PA.
2. NOVOTEST. (2025). NOVOTEST UT-2A Ultrasonic Thickness Gauge Technical Datasheet. Novotest LLC, Kropyvnytskyi, Ukraina.
3. ASNT (American Society for Nondestructive Testing). (2020). ASNT NDT Handbook Volume 7: Ultrasonic Testing (UT). 3rd Edition. ASNT, Columbus, OH.
4. Timings, R. L. (2010). Engineering Materials. 3rd Edition. Longman Scientific & Technical, Harlow.
5. He, K., & Eddy, D. (2021). Deteksi dan Pengendalian Crown pada Proses Pengerolan Panas. Jurnal Teknik Material Indonesia, Vol. 15, No. 2, pp. 88-97.
