PCE-DSX 10 – Car Measuring Device (LED Stroboscope) untuk Workshop | Diagnosa Putaran Tanpa Kontak

Di bengkel modern, banyak “gejala” kendaraan yang terlihat sederhana—bunyi dengung halus, getaran muncul di rpm tertentu, kipas radiator seperti oleng, belt terlihat “lari”, atau pully tampak tidak stabil—namun akar masalahnya sering tersembunyi pada komponen berputar cepat. Tantangannya: pada putaran tinggi, mata manusia tidak bisa membedakan apakah getaran berasal dari ketidakseimbangan, misalignment, slip belt, cacat sudut pada fan blade, atau ketidakrataan gerak periodik lain. Akibatnya, diagnosa bergantung pada perkiraan, trial-and-error, dan bongkar-pasang yang memakan waktu.

Risiko jika pola gerak tidak dianalisis dengan benar bukan hanya waktu servis yang molor. Salah diagnosis bisa membuat komponen sehat ikut diganti, biaya pelanggan membengkak, dan komponen bermasalah tetap beroperasi hingga menimbulkan kerusakan lanjutan—bearing cepat aus, dudukan retak, belt putus, atau muncul vibrasi berulang setelah kendaraan keluar bengkel. Di sinilah kebutuhan alat ukur yang mampu “membekukan” gerakan cepat secara aman dan tanpa kontak menjadi masuk akal: bukan untuk menggantikan pengalaman teknisi, tetapi untuk memberi visualisasi objektif yang sulit didapat dengan cara biasa.

Deskripsi Singkat PCE-DSX 10

PCE-DSX 10 adalah stroboscope LED digital untuk menganalisis gerakan cepat, getaran, dan proses periodik pada komponen berputar atau bergerak. Prinsip kerjanya memanfaatkan kilatan cahaya dengan frekuensi tertentu: ketika frekuensi kilatan disetarakan (atau dibuat sedikit berbeda) dengan frekuensi putaran objek, objek akan tampak seperti bergerak lambat atau berhenti sehingga detailnya bisa diamati.

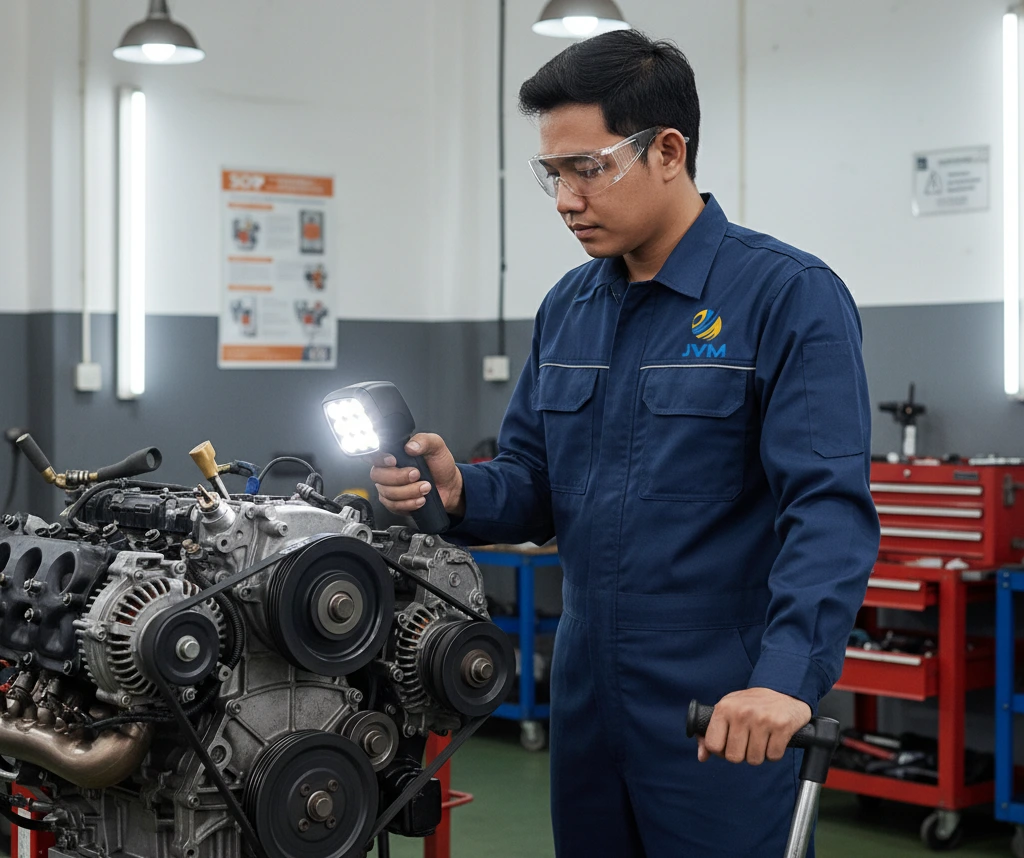

Di konteks workshop otomotif, pendekatan ini sangat berguna saat Anda perlu memastikan kondisi putaran tanpa menempelkan sensor kontak: misalnya mengamati kipas, pulley, belt, coupling, gear kecil, atau bagian yang sulit dipasang tachometer kontak karena akses sempit. Karena sifatnya non-kontak, alat ini membantu teknisi mengurangi risiko tersangkut pada bagian bergerak sekaligus mempercepat verifikasi kondisi gerak di rpm tertentu.

Keunggulan utamanya ada pada kombinasi pengaturan frekuensi yang praktis (dial putar) dan mode kerja yang mendukung pengamatan dinamis serta penggeseran fase untuk melihat sudut tertentu selama operasi.

Fungsi & Kegunaan Produk

Fungsi utama alat

Mengukur kecepatan putar (rpm) secara non-kontak dengan metode stroboskopik.
Membantu inspeksi visual kualitas gerak/permukaan pada objek bergerak cepat (deteksi ketidakrataan, cacat periodik, atau ketidakteraturan gerak).
Pengamatan dinamis: membuat gerak tampak lambat agar arah dan perubahan pola bisa dilihat lebih jelas.
Membantu identifikasi arah putaran melalui efek perbedaan kecil antara frekuensi flash dan putaran.

Kegunaan spesifik di lapangan (workshop otomotif)

Verifikasi putaran dan stabilitas kipas radiator/AC fan saat muncul vibrasi di rpm tertentu.
Observasi slip belt: belt terlihat “melompat” atau ada bagian yang konsisten bergeser pada interval tertentu.
Pemeriksaan pulley wobble (oleng) dan runout visual pada alternator, water pump, atau idler pulley (untuk indikasi bearing/dudukan bermasalah).
Pemeriksaan pola putaran pada komponen test-bench (motor, fan, pompa) sebelum dipasang kembali ke kendaraan.

Skenario sebelum / saat / sesudah pekerjaan

Sebelum: teknisi menduga sumber vibrasi dari suara/feeling; sering berakhir dengan bongkar komponen lebih banyak dari yang diperlukan.
Saat: PCE-DSX 10 diarahkan ke komponen berputar, frekuensi diatur sampai muncul “single stable image” (gambar tunggal stabil), lalu pembacaan rpm digunakan sebagai referensi putaran aktual pada kondisi uji tersebut.
Sesudah: pola gerak yang tadinya “kabur” menjadi jelas—teknisi bisa memutuskan langkah: balancing, alignment, penggantian bearing, perbaikan dudukan, atau sekadar pengencangan/penyetelan.

Mode kerja/metode pengukuran (praktis)

Mode pengukuran rpm (FPM): fokus untuk mendapatkan angka putaran dan “membekukan” gerak.
Mode Hz (frekuensi): berguna saat teknisi lebih nyaman membaca dalam satuan frekuensi proses periodik.
Mode brightness: menyesuaikan intensitas cahaya agar objek lebih terbaca tanpa menyilaukan.
Phase (S): untuk menggeser fase sehingga objek tampak “berputar lambat” pada kecepatan tertentu, membantu inspeksi sudut-sudut tertentu saat beroperasi.

Bidang / Industri Pengguna

Workshop otomotif: alat bantu inspeksi visual putaran dan verifikasi rpm pada komponen berputar.
Maintenance mesin & rotating equipment: alat bantu condition monitoring untuk motor, fan, pompa, gear.
QC lini produksi (komponen bergerak cepat): inspeksi ketidakteraturan gerak periodik tanpa menghentikan proses.

Keunggulan / Highlights

Membantu teknisi melihat detail yang biasanya “hilang” di rpm tinggi: gerak tampak lambat atau seperti diam saat frekuensi flash disinkronkan dengan putaran.
Mengurangi risiko kerja karena pengukuran non-kontak: teknisi tidak perlu menempelkan alat pada bagian berputar.
Pengaturan lebih terkontrol untuk mencari titik stabil: pengaturan multiplier X+1 / X+10 / X+100 membantu mempercepat “mendekat” ke target lalu fine-tuning.
Membantu inspeksi sudut tertentu lewat phase shift (tombol S): berguna untuk memeriksa kondisi pada berbagai angle saat objek sedang beroperasi.
Catatan operasional yang membantu mencegah salah baca: gambar tunggal yang stabil, jelas, dan terang lebih representatif daripada gambar gelap/kontras rendah.
Disertai pedoman keselamatan dan lingkungan kerja: ada batasan penyimpanan/lingkungan basah serta temperatur kerja.

Perbandingan / Posisi Produk

Metode	Dampak ke material	Kecepatan	Repeatability	Kesesuaian commissioning
Inspeksi visual manual tanpa bantuan (mata telanjang)	Tidak ada kontak, tapi sering butuh bongkar untuk melihat	Lambat (butuh trial-and-error)	Rendah (subjektif)	Kurang cocok untuk verifikasi rpm/pola gerak
Tachometer kontak konvensional	Ada risiko kontak pada bagian berputar, perlu akses titik sentuh	Sedang	Sedang (tergantung pemasangan)	Cukup untuk rpm, kurang untuk inspeksi pola gerak
Pendekatan “hentikan mesin lalu cek” (destruktif/slow approach)	Risiko salah simpulkan karena kondisi statis berbeda dengan dinamis	Lambat	Sedang	Kurang cocok saat masalah hanya muncul di rpm tertentu
PCE-DSX 10 (stroboscope non-kontak)	Non-kontak, fokus pada kondisi dinamis	Cepat untuk verifikasi visual & rpm	Baik (saat single image stabil tercapai)	Cocok untuk commissioning/diagnosa dinamis tanpa membongkar berlebihan

Spesifikasi Teknis

Parameter	Nilai
Rentang pengukuran	60 – 999999 rpm
Akurasi pengukuran kecepatan	0,001%
Iluminasi	1500 lux
Display	LCD display
Catu daya	Baterai lithium 7,4 V / 2200 mA
Konsumsi daya & durasi kerja	Saat bekerja ≤ 0,2 W; dapat bekerja kontinu 8 jam; standby 3 bulan
Suhu lingkungan operasi	-10 °C hingga 55 °C
Dimensi	210 × 90 × 57 mm
Berat	320 g (dengan baterai)

Tata Cara Pemakaian

Berikut versi ringkas (praktis) untuk penggunaan di workshop:

Siapkan objek uji: beri tanda/marker di area dekat pusat putaran atau gunakan fitur/asimetri yang sudah ada sebagai penanda.
Nyalakan alat dengan tombol power. Pembacaan akan menampilkan data terakhir yang tersimpan.
Arahkan flash ke target (jaga jarak aman dari komponen berputar).
Jika rpm belum diketahui: mulai dari pengaturan tinggi lalu turunkan cepat menggunakan dial dan multiplier sampai gambar mulai “muncul”.
Setelah gambar terlihat, kecilkan multiplier (mis. X+1) dan lakukan fine-tuning sampai muncul gambar tunggal stabil pertama (single stable image).
Catat angka rpm pada display sebagai referensi putaran pada kondisi uji tersebut.
Bila perlu observasi dinamis: geser sedikit frekuensi flash agar gambar tampak bergerak lambat, sehingga arah dan perubahan pola bisa terlihat.

Catatan penting:

Saat frekuensi terus diturunkan, gambar tunggal bisa muncul tetapi lebih gelap dan kontras rendah—ini kondisi yang perlu kehati-hatian agar tidak salah interpretasi.

Cara Kerja / Metode Pengukuran

PCE-DSX 10 bekerja dengan memancarkan cahaya berdenyut (pulsed light) pada frekuensi yang dapat diatur. Sensor di sisi pengguna bukan “sensor sentuh”; yang dimanfaatkan adalah respons visual: ketika frekuensi kilatan sama dengan frekuensi putaran objek, objek tampak diam karena setiap kilatan “menangkap” posisi yang sama berulang kali.

Untuk membedakan kondisi:

Sinkron (flash = putaran): objek tampak diam; ini titik yang dipakai sebagai dasar pembacaan kecepatan.
Sedikit lebih cepat atau lebih lambat: objek tampak bergerak pelan, bahkan bisa terlihat seolah berputar berlawanan arah. Ini membantu inspeksi detail sambil tetap dalam kondisi dinamis.

Batasan praktis yang perlu dipahami teknisi:

Fenomena “ghost image” bisa terjadi pada lebih dari satu frekuensi; karena itu, metode yang disarankan adalah mencari gambar tunggal stabil pertama yang jelas dan terang sebagai indikator kecepatan sebenarnya.
Jika speed range tidak diketahui, memulai dari frekuensi tinggi lalu menurunkan bertahap membantu mengurangi kebingungan ghost image.

Kelengkapan Produk

1 x stroboscope PCE-DSX 10
1 x USB cable
1 x operating instructions

Manfaat bagi Pengguna

Efisiensi kerja: mengurangi trial-and-error karena pola gerak bisa dilihat tanpa menghentikan proses terlalu sering.
Peningkatan kualitas diagnosa: membantu memisahkan masalah yang mirip (mis. wobble vs slip vs ketidakrataan periodik) melalui observasi dinamis.
Penghematan biaya: keputusan penggantian komponen lebih berbasis bukti visual dan referensi rpm pada kondisi uji, sehingga risiko “ganti coba-coba” berkurang.
Pengurangan kesalahan: panduan memilih gambar tunggal stabil yang jelas membantu mencegah salah baca akibat gambar gelap/kontras rendah.

FAQ

Apakah alat ini harus menyentuh komponen untuk mengukur rpm?
Tidak. Pengukuran dilakukan tanpa kontak, dengan prinsip menyelaraskan frekuensi kilatan cahaya terhadap putaran objek.
Kenapa objek bisa terlihat seperti berhenti padahal sedang berputar?
Karena setiap kilatan “menangkap” posisi yang sama berulang kali saat frekuensi flash sama dengan frekuensi putaran, sehingga secara visual tampak diam.
Bagaimana jika muncul lebih dari satu “gambar” (ghost image)?
Itu bisa terjadi pada beberapa frekuensi. Cara aman adalah mencari gambar tunggal stabil pertama yang jelas dan terang, lalu gunakan itu sebagai indikasi kecepatan sebenarnya.
Apakah alat ini bisa membantu menentukan arah putaran?
Bisa. Dengan membuat frekuensi flash sedikit berbeda dari putaran, gambar akan tampak bergerak pelan; arah gerak visual tersebut mencerminkan arah putaran objek.
Apakah ada perhatian khusus soal baterai dan pengisian daya?
Ada. Saat indikator baterai menipis, hentikan penggunaan dan lakukan pengisian. Proses pengisian ditandai indikator charger merah saat mengisi dan hijau saat penuh; overcharging terlalu lama dapat mempengaruhi umur baterai.
