Cara Deteksi Distorsi Ketebalan Skin Panel Aluminium dengan NOVOTEST UT-1M-ST

Integritas struktural sebuah pesawat terbang bertumpu pada presisi setiap komponennya. Namun, di balik permukaan skin panel aluminium alloy yang tampak mulus, seringkali tersembunyi ancaman diam-diam: distorsi ketebalan. Fenomena ini, yang acapkali muncul sebagai variasi ketebalan mikroskopis akibat tegangan sisa pasca proses manufaktur, telah menjadi fokus utama insinyur keselamatan penerbangan global. Dalam industri yang menuntut zero defect, mengabaikan anomali sekecil apa pun pada skin panel dapat berujung pada kegagalan fatik yang katastropik. Mengadopsi metode inspeksi konvensional untuk geometri kompleks dan permukaan tidak rata sudah tidak lagi memadai.

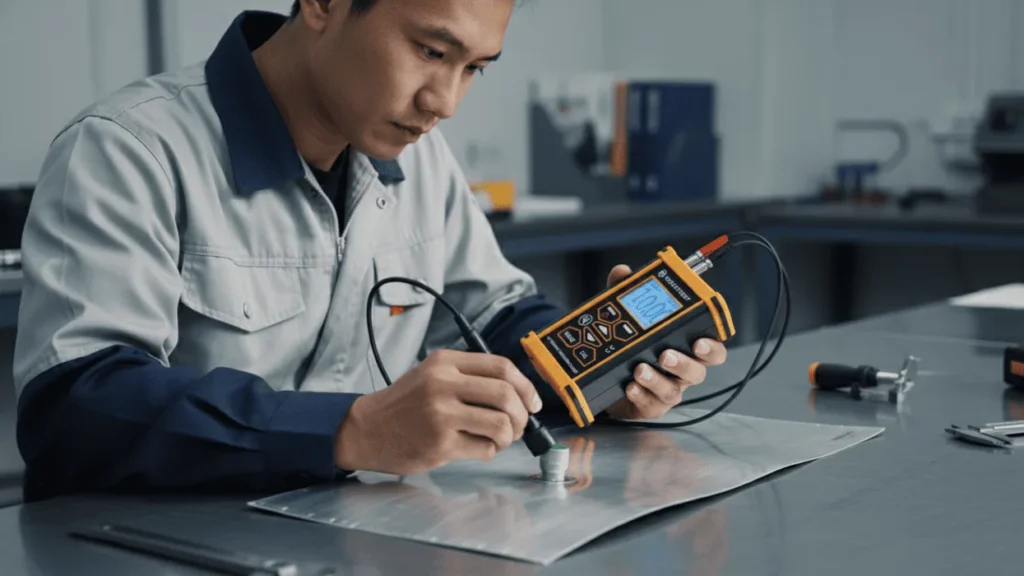

Lanskap inspeksi modern memerlukan solusi yang tidak hanya presisi, tetapi juga adaptif terhadap kelengkungan ganda sayap dan fuselage. Di sinilah NOVOTEST UT-1M-ST tampil sebagai enabler akurasi. Alat ukur ketebalan ultrasonik canggih ini merespons tantangan tersebut dengan kemampuan A-Scan dan B-Scan yang memvisualisasikan profil ketebalan secara real-time, sepenuhnya selaras dengan protokol ASTM E797. Bagi para insinyur QA/QC dan teknisi NDT, instrumen ini adalah jembatan antara tuntutan regulasi yang ketat dan realitas kompleksitas manufaktur dirgantara modern.

1. Tren Utama di Industri Manufaktur Panel Aluminium Dirgantara
2. Pergeseran ke Material Aluminium Alloy Generasi Baru
3. Tantangan Distorsi Ketebalan pada Skin Panel
4. Faktor Pendorong Perubahan Metode Inspeksi Ketebalan
5. Regulasi Keselamatan yang Semakin Ketat
6. Kompleksitas Desain Skin Panel Modern
7. Dampak Distorsi Ketebalan terhadap Kualitas Produk
8. Risiko Kegagalan Struktural pada Pesawat
9. Pengaruh pada Proses Assembly dan Biaya Perawatan
10. Teknologi / Metode Baru yang Muncul untuk Deteksi Distorsi
11. Ultrasonik Thickness Gauge Berkemampuan A-Scan dan B-Scan
12. Keunggulan NOVOTEST UT-1M-ST untuk Pengukuran pada Permukaan Tidak Rata
13. Kalibrasi Khusus Berbasis Standar ASTM E797
14. Implikasi bagi Pelaku Industri Manufaktur Dirgantara
15. Optimalisasi Proses QC dan Preventive Maintenance
16. Bagaimana Alat Ukur Ketebalan Ultrasonik Beradaptasi dengan Kebutuhan Industri Modern
17. Fitur Cerdas untuk Medan Inspeksi yang Menantang
18. Upaya Meningkatkan Kualitas Berkelanjutan melalui Teknologi NDT
19. Standarisasi Prosedur Inspeksi Berbasis ASTM E797
20. Kesimpulan
21. FAQ
22. Referensi

Tren Utama di Industri Manufaktur Panel Aluminium Dirgantara

Industri manufaktur komponen dirgantara sedang berada dalam era transformasi material dan proses yang belum pernah terjadi sebelumnya. Tuntutan untuk mengurangi bobot pesawat demi efisiensi bahan bakar, tanpa mengorbankan kekuatan, telah mendorong penggunaan aluminium alloy seri 2xxx (Al-Cu) dan 7xxx (Al-Zn) secara masif untuk aplikasi skin panel. Material ini dipilih karena rasio kekuatan-terhadap-beratnya yang superior, namun sifat metalurginya yang kompleks membawa konsekuensi tersendiri. Proses forming ekstensif, diikuti dengan perlakuan panas seperti solution heat treatment dan artificial aging, secara inheren meninggalkan tegangan sisa di dalam struktur kristal. Tegangan inilah yang menjadi pemicu utama distorsi, menyebabkan variasi ketebalan lokal yang tidak terduga. Tekanan kompetitif memaksa pabrikan untuk terus menipiskan panel, sehingga setiap mikron kehilangan material menjadi kritis. Integritas struktural kini didefinisikan bukan hanya oleh komposisi kimia, tetapi oleh konsistensi ketebalan di setiap titik pada kontur panel yang kian aerodinamis dan rumit.

Pergeseran ke Material Aluminium Alloy Generasi Baru

Fenomena distorsi semakin tereskalasi seiring adopsi material generasi baru seperti aluminium-lithium (Al-Li) alloys. Al-Li menawarkan penurunan densitas dan peningkatan modulus elastisitas yang signifikan, memungkinkan desain skin panel yang lebih tipis. Skin thinning ini, meski menguntungkan dari sisi berat, menciptakan sensitivitas yang lebih tinggi terhadap ketidaksempurnaan. Panel dengan ketebalan nominal yang sudah sangat rendah, misalnya di bawah 1.5 mm, kehilangan 0.1 mm saja akibat distorsi sudah merepresentasikan persentase deviasi kritis yang dapat memicu konsentrasi tegangan. Tegangan sisa dengan orientasi anisotropik pada Al-Li dapat menghasilkan springback yang tidak seragam setelah proses forming, menciptakan peta ketebalan yang sangat variatif dan sulit diprediksi hanya dengan perhitungan numerik. Deteksi lokal pada zona-zona kritis ini menjadi mandatori, bukan lagi opsional.

Tantangan Distorsi Ketebalan pada Skin Panel

Distorsi ketebalan pada skin panel bukanlah sekadar pengurangan ketebalan merata, melainkan variasi spasial yang kompleks. Tegangan sisa dapat menciptakan kantong-kantong penipisan lokal di area yang berdekatan dengan zona transisi, seperti di sekitar lubang rivet dan sambungan stringer. Di sinilah kesulitan pendeteksian mencapai puncaknya. Alat ukur mekanis seperti mikrometer tidak mampu mengakses permukaan kontur cekung, sementara thickness gauge ultrasonik konvensional seringkali gagal mengkopling dengan baik pada permukaan tidak rata atau kasar pasca shot peening. Masalah acoustic coupling menjadi kendala utama. Permukaan yang tidak sempurna menyebabkan celah udara yang memantulkan hampir seluruh energi gelombang ultrasonik, menghasilkan pembacaan yang tidak akurat atau bahkan hilang sama sekali. Diperlukan sebuah metode yang dapat mengatasi variasi curvature dan kualitas permukaan secara simultan.

Faktor Pendorong Perubahan Metode Inspeksi Ketebalan

Transformasi paradigma dari inspeksi konvensional menuju teknik ultrasonik canggih didorong oleh empat faktor kritis. Pertama, otoritas penerbangan seperti FAA (Federal Aviation Administration) dan EASA (European Union Aviation Safety Agency) terus memperketat regulasi terhadap cacat manufaktur. Airworthiness Directive terbaru seringkali mewajibkan pemeriksaan retakan dan penipisan lokal pada area struktural yang teridentifikasi berisiko tinggi. Kedua, OEM pesawat besar seperti Boeing dan Airbus memberlakukan standar zero defect yang masif pada pemasok komponen struktural mereka. Toleransi ketebalan yang didefinisikan dalam type certificate bersifat mengikat, dan setiap deviasi memicu NCR (Non-Conformance Report) yang mahal. Ketiga, biaya perawatan yang membengkak akibat insiden in-service yang tidak terdeteksi dini memaksa operator untuk beralih ke program predictive maintenance. Keempat, kebutuhan inspeksi on-wing tanpa harus melepas panel menuntut portabilitas dan kemampuan beradaptasi alat ukur. Kombinasi tekanan ini menciptakan urgent need untuk instrumen yang melampaui kemampuan thickness gauge generasi lama.

Regulasi Keselamatan yang Semakin Ketat

Secara spesifik, standar internasional ASTM E797 menjadi dokumen hidup yang mendefinisikan praktik terbaik pengukuran ketebalan material menggunakan metode pulse-echo ultrasonik. Standar ini tidak hanya mengatur teknik pengukuran, namun juga mensyaratkan prosedur kalibrasi yang ketat dan dokumentasi yang auditable. Penerapan mandatory NDT (Non-Destructive Testing) pada program perawatan berkala pesawat menjadikan pengukuran ketebalan sebagai bagian integral dari Continued Airworthiness. Kegagalan dalam mendemonstrasikan kepatuhan terhadap toleransi ketebalan desain dapat berakibat pada sanksi berat, termasuk penangguhan sertifikat kelaikan. Oleh karena itu, kemampuan alat ukur untuk menghasilkan data yang tervalidasi sesuai ASTM E797 menjadi syarat non-negotiable, mengubah alat ukur dari sekadar checker menjadi sistem quality assurance yang kredibel.

Kompleksitas Desain Skin Panel Modern

Karakteristik fisik skin panel terkini semakin memperumit tugas inspeksi. Desain aerodinamis modern seringkali mengadopsi bentuk double curvature di mana permukaan melengkung ke dua arah sekaligus. Transduser ultrasonik yang kaku akan bergoyang dan kehilangan kontak normal, menghasilkan sinyal yang tidak stabil. Proses shot peening untuk meningkatkan ketahanan fatik menciptakan kekasaran permukaan yang dapat menyebarkan berkas ultrasonik. Selain itu, keberadaan lapisan coating—baik primer, paint, atau cladding—untuk proteksi korosi harus dapat dibedakan dari material substrat. Gauge yang tidak mampu mengompensasi lapisan ini akan memberikan pembacaan total thickness yang menyesatkan, bukan ketebalan struktural yang sebenarnya. Semua kerumitan ini menegaskan bahwa inspeksi bukan lagi tentang menempelkan probe dan membaca angka, melainkan sebuah proses interpretatif yang bergantung pada kecanggihan instrumen.

Dampak Distorsi Ketebalan terhadap Kualitas Produk

Konsekuensi dari variasi ketebalan membentang dari kegagalan mikroskopis hingga bencana makro. Secara mekanis, penipisan lokal mengurangi luas penampang penahan beban, meningkatkan tegangan operasional lokal. Hal ini secara signifikan menurunkan umur fatik komponen, menciptakan lokasi inisiasi retakan yang potensial. Pada sambungan, ketidakseimbangan distribusi beban antar stringer akibat perbedaan ketebalan dapat memicu secondary bending stress yang tidak diperhitungkan dalam desain awal. Kegagalan memenuhi spesifikasi ketebalan minimum sesuai type certificate berarti komponen tersebut tidak laik terbang secara legal. Dari perspektif bisnis, distorsi yang tidak terdeteksi di stasiun kerja awal akan mengakibatkan scrap part masif saat inspeksi akhir, menyebabkan keterlambatan produksi dan pembengkakan biaya material hingga jutaan dolar. Deteksi dini di lantai produksi menjadi satu-satunya cara untuk memutus rantai kerugian ini.

Risiko Kegagalan Struktural pada Pesawat

Sejarah keselamatan penerbangan mencatat dengan jelas bagaimana cacat yang tampak sepele dapat berkembang menjadi malapetaka. Fenomena Multiple Site Damage (MSD) di mana retak-retak kecil terbentuk serempak di sepanjang lap joint seringkali berawal dari zona penipisan lokal yang tidak terdeteksi. Tegangan yang seharusnya didistribusikan merata terkonsentrasi pada area yang lebih tipis, mempercepat laju perambatan retakan. Deteksi dini distorsi pada level puluhan mikron bukanlah paranoia, melainkan benteng pertahanan terakhir terhadap catastrophic failure. Kemampuan untuk memetakan thickness map secara presisi memungkinkan insinyur untuk melakukan analisis fracture mechanics yang akurat dan mengambil keputusan berbasis risiko yang tepat, bukan sekadar dugaan.

Pengaruh pada Proses Assembly dan Biaya Perawatan

Masalah distorsi tidak berhenti di level struktural, tetapi langsung menginvasi efisiensi lini assembly. Pemasangan fastener, khususnya rivet dan Hi-Lok, membutuhkan grip length yang presisi. Mismatch ketebalan aktual dengan nominal desain menyebabkan fastener terlalu panjang atau pendek, memicu kebutuhan rework yang mahal dan memperlambat ritme produksi. Pada fase perawatan pesawat, area yang terindikasi memiliki variasi ketebalan akan memicu peningkatan interval inspeksi oleh regulator, meningkatkan downtime pesawat dan biaya pemeliharaan secara signifikan. Kemampuan untuk menyediakan data ketebalan yang tepat sejak awal tidak hanya menjamin keamanan, tetapi juga melindungi profitabilitas operasional maskapai dan bengkel perawatan.

Teknologi / Metode Baru yang Muncul untuk Deteksi Distorsi

Untuk mengatasi kompleksitas ini, industri bergeser dari penggunaan thickness gauge sederhana yang hanya menampilkan angka digital menuju instrumentasi ultrasonik yang lebih pintar dengan kemampuan A-Scan dan B-Scan. Pergeseran ini fundamental: dari sekadar inspeksi titik menjadi pemindaian area yang menghasilkan peta distribusi ketebalan. NOVOTEST UT-1M-ST dirancang tepat untuk menjawab kebutuhan ini. Instrumen dengan casing logam tahan beban kompresi tinggi ini mengintegrasikan fitur-fitur kritis: dual-element transducer dengan zona fokus pendek untuk penetrasi optimal pada material tipis, Auto-V-Path correction untuk akurasi hingga 0.3 mm, mode Differential untuk komparasi instan terhadap nominal, serta gain adjust yang memungkinkan teknisi mengatasi atenuasi sinyal akibat coating. Keunggulan sebenarnya terletak pada teknik kalibrasi berbasis referensi kurva yang memungkinkan pengukuran stabil pada permukaan tidak rata—sebuah solusi elegan terhadap masalah curvature kompleks yang selama ini menggerogoti akurasi data inspeksi.

Ultrasonik Thickness Gauge Berkemampuan A-Scan dan B-Scan

Perbedaan mendasar antara alat konvensional dan NOVOTEST UT-1M-ST terletak pada visualisasi sinyal. Mode A-Scan menampilkan waveform gelombang ultrasonik secara real-time. Fitur ini krusial untuk membedakan echo dari dinding belakang material dengan echo dari interface lapisan cat. Operator dapat mengidentifikasi dan mengabaikan sinyal palsu, memastikan pengukuran hanya dilakukan pada substrat aluminium. Sementara itu, mode B-Scan menghasilkan profil penampang ketebalan sepanjang garis scan. Visualisasi ini secara instan mengungkapkan variasi ketebalan secara gradual maupun tiba-tiba, seperti yang terjadi pada zona transisi dekat stringer. Kemampuan ini meminimalkan kesalahan interpretasi yang sering terjadi akibat noise atau multiple reflection, mentransformasi data mentah menjadi informasi diagnostik yang siap diinterpretasi.

Keunggulan NOVOTEST UT-1M-ST untuk Pengukuran pada Permukaan Tidak Rata

Mengukur skin panel yang melengkung dan kasar memerlukan desain transduser yang spesifik. NOVOTEST UT-1M-ST menggunakan dual-element transducer di mana elemen pengirim dan penerima berada dalam satu housing dengan zona fokus yang dioptimalkan untuk pengukuran jarak dekat. Konfigurasi ini sangat toleran terhadap ketidaksejajaran kecil, memungkinkan coupling yang baik bahkan saat probe tidak sepenuhnya normal terhadap permukaan. Fitur Auto-V-Path correction secara otomatis mengkalkulasi jalur gelombang ultrasonik berbentuk-V pada material sangat tipis, menghilangkan error signifikan yang biasa terjadi pada gauge biasa. Mode Differential memungkinkan operator menanamkan nilai ketebalan nominal desain, lalu alat akan langsung menampilkan deviasi (+/-), memudahkan identifikasi area penipisan. Ditambah dengan kompensasi suhu otomatis yang vital karena kecepatan gelombang ultrasonik pada aluminium berubah seiring temperatur, perangkat ini memberikan presisi yang independen terhadap kondisi lingkungan fisik.

Kalibrasi Khusus Berbasis Standar ASTM E797

Tantangan pengukuran pada double curvature tidak dapat diselesaikan hanya dengan kalibrasi pada blok standar datar. Protokol kalibrasi yang akurat berdasarkan ASTM E797 melibatkan penggunaan reference block yang radiusnya mendekati kontur panel yang akan diinspeksi. Prosedur zero calibration harus dilakukan dengan couplant yang sesuai dan konsisten untuk meniadakan ketebalan lapisan couplant dari pengukuran. NOVOTEST UT-1M-ST menyediakan memori material untuk menyimpan pengaturan kecepatan dan transduser, memudahkan operator melakukan kalibrasi multi-titik pada benchmark fisik panel. Validasi pengukuran dilakukan pada titik yang telah diverifikasi sebelum inspeksi grid penuh dilakukan. Seluruh proses, dari setting velocity hingga hasil kalibrasi, harus terekam untuk memenuhi dokumentasi auditable yang disyaratkan klausul 8.3 ASTM E797, mengubah alat ukur menjadi terminal data yang siap diaudit.

Spesifikasi Kunci NOVOTEST UT-1M-ST untuk Inspeksi Dirgantara

Implikasi bagi Pelaku Industri Manufaktur Dirgantara

Adopsi teknik inspeksi berbasis NOVOTEST UT-1M-ST secara fundamental mengubah alur kerja jaminan kualitas. Inspektor kini memiliki kepercayaan diri untuk melepas part ke tahap assembly dengan bukti data ketebalan yang tak terbantahkan. Efisiensi inspeksi melonjak; kemampuan B-Scan untuk memetakan profil dalam satu sapuan mengurangi waktu pemindaian hingga 40% dibandingkan metode grid konvensional dengan pembacaan titik per titik. Pada sisi perawatan, data historis ketebalan yang disimpan memungkinkan maskapai melakukan predictive maintenance. Teknisi dapat melakukan komparasi data inspeksi terkini dengan baseline pabrikasi dan inspeksi sebelumnya untuk menentukan tren penipisan dan memprediksi titik kritis sebelum retakan muncul. Yang terpenting, setiap pengukuran dan kalibrasi terdokumentasi secara elektronik, memastikan kepatuhan tanpa cela saat audit sertifikasi kelaikan oleh otoritas penerbangan sipil.

Optimalisasi Proses QC dan Preventive Maintenance

Di lantai produksi, integrasi alat ke dalam SOP inspeksi harian berjalan natural. Pemetaan ketebalan seluruh skin panel menggunakan metode grid scanning yang terekam memori alat menciptakan “paspor digital” ketebalan untuk setiap komponen. Area yang teridentifikasi memiliki kecenderungan penipisan, seperti zona dekat forming radii, langsung dapat ditandai untuk frekuensi inspeksi yang lebih tinggi. Untuk aplikasi perawatan on-wing, portabilitas dan ketahanan alat memungkinkan inspeksi cepat tanpa perlu melepas panel, secara drastis mengurangi downtime pesawat. Data yang dihasilkan menjadi dasar objektif untuk memutuskan perlu tidaknya perbaikan, menghilangkan subjektivitas dalam inspeksi visual.

Bagaimana Alat Ukur Ketebalan Ultrasonik Beradaptasi dengan Kebutuhan Industri Modern

Evolusi thickness gauge mencapai titik penting dengan hadirnya perangkat seperti NOVOTEST UT-1M-ST yang menggabungkan ketangguhan fisik dengan kecerdasan digital. Instrumen ini dirancang untuk lingkungan ekstrem; casing aluminiumnya tahan terhadap benturan dan beban kompresi, sementara layar grafis high-contrast memastikan keterbacaan di bawah sinar matahari langsung di hanggar terbuka. Kapasitas penyimpanan 100.000 pembacaan di memori internalnya menghilangkan kebutuhan pencatatan manual yang rawan error. Transfer data via USB ke software analisis di PC memungkinkan insinyur melakukan trending data ketebalan sepanjang masa pakai komponen atau armada. Ini bukan lagi alat ukur yang memberikan angka sesaat, melainkan sebuah sistem manajemen data yang membangun basis pengetahuan untuk pemeliharaan jangka panjang.

Fitur Cerdas untuk Medan Inspeksi yang Menantang

Aspek praktis membedakan alat profesional dengan alat biasa. Alarm hi/lo otomatis pada NOVOTEST segera memberikan peringatan visual dan suara ketika pengukuran di luar batas toleransi yang telah ditetapkan, memungkinkan operator langsung menandai area masalah tanpa harus melihat layar terus-menerus. Fitur selectable gate sangat penting ketika berhadapan dengan lapisan non-structural; operator dapat mengatur electronic gate untuk hanya menerima echo dari rentang kedalaman tertentu, secara efektif mengabaikan sinyal pantul dari antarmuka cat. Didukung baterai yang tahan hingga 12 jam operasi nonstop, alat ini dapat menemani teknisi dalam satu shift penuh tanpa kecemasan kehabisan daya di tengah inspeksi kritis, memastikan produktivitas yang berkelanjutan.

Upaya Meningkatkan Kualitas Berkelanjutan melalui Teknologi NDT

Investasi pada teknologi mutakhir harus paralel dengan investasi pada Sumber Daya Manusia (SDM). Keberhasilan deteksi distorsi tidak hanya bergantung pada perangkat keras, tetapi pada kompetensi operator NDT Level II dengan spesialisasi ultrasonik. Program sertifikasi yang ketat memastikan teknisi mampu melakukan setup kalibrasi kompleks pada curvature, menginterpretasi waveform A-Scan, dan menganalisis plot B-Scan secara akurat. Penyusunan prosedur inspeksi berbasis risiko (Risk-Based Inspection) menjadi langkah strategis berikutnya, di mana area-area dengan probabilitas distorsi tinggi—berdasarkan simulasi forming atau data historis—menerima perhatian inspeksi yang lebih intens. Lebih jauh, data inspeksi yang kaya harus membentuk feedback loop kembali ke tim desain dan manufaktur. Data variasi ketebalan aktual memberikan wawasan berharga untuk menyempurnakan simulasi elemen hingga dan strategi perlakuan panas guna meminimalkan residual stress, menciptakan siklus perbaikan berkelanjutan.

Standarisasi Prosedur Inspeksi Berbasis ASTM E797

Menyusun Work Instruction internal yang kokoh dan sejalan dengan ASTM E797 adalah fondasi audit yang sukses. Prosedur harus mendefinisikan resolusi grid scan minimum untuk setiap dimensi panel, dengan pengecualian pemindaian lebih padat pada zona transisi. Kriteria penerimaan harus dengan tegas membedakan antara local thinning terisolasi yang mungkin masih dalam batas aman, dengan overall thickness loss yang mengindikasikan keausan atau error proses. Checklist kalibrasi pra dan pasca inspeksi, sebagaimana ditekankan oleh klausul 8.3 ASTM E797, wajib diisi dan didokumentasikan. NOVOTEST UT-1M-ST mendukung standarisasi ini dengan kemampuan menyimpan pengaturan dan laporan yang dapat diulang, memastikan bahwa setiap teknisi, di shift mana pun, mengikuti protokol yang identik.

Tabel Rekomendasi Alat Berdasarkan Kebutuhan Inspeksi

Kesimpulan

Deteksi distorsi ketebalan pada skin panel aluminium bukan lagi sekadar isu kualitas, melainkan imperatif keselamatan yang didorong oleh regulasi ketat dan kompleksitas material baru. Metode konvensional telah tertinggal, tidak mampu menavigasi tantangan permukaan curvature dan lapisan coating yang menghalangi akurasi. NOVOTEST UT-1M-ST muncul sebagai solusi yang menyelaraskan presisi pengukuran ultrasonik dengan realitas fisik panel dirgantara modern. Dengan fitur B-Scan untuk pemetaan area, kemampuan kalibrasi pada permukaan tidak rata, dan kepatuhan terdokumentasi terhadap ASTM E797, alat ini memberdayakan teknisi NDT untuk mengambil keputusan berbasis data yang kokoh.

Untuk memastikan setiap skin panel memenuhi batas toleransi yang mendefinisikan kelaikan terbang, mengandalkan teknologi yang tepat adalah sebuah keharusan strategis. Dalam ekosistem pengujian ini, ketersediaan alat ukur yang andal dan dukungan teknis yang tepat menjadi kunci. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terkemuka, hadir untuk memenuhi kebutuhan tersebut dengan menyediakan NOVOTEST UT-1M-ST, membantu industri Anda membangun sistem deteksi distorsi yang presisi dan berstandar internasional. Siapkan lini produksi Anda menghadapi tuntutan kualitas era baru.

FAQ

Apakah NOVOTEST UT-1M-ST dapat mengukur ketebalan di area dengan lapisan cat atau coating?

Ya. Alat ini dilengkapi fitur selectable gate yang memungkinkan operator untuk menyetel jendela penerimaan sinyal, sehingga hanya gema dari dinding belakang substrat aluminium yang diukur, mengabaikan pantulan dari antarmuka lapisan cat. Mode A-Scan membantu memvisualisasikan pemisahan sinyal ini untuk memastikan akurasi pengukuran hanya pada ketebalan struktural.

Bagaimana cara mengkalibrasi UT-1M-ST pada permukaan skin panel yang melengkung ganda?

Kalibrasi dilakukan menggunakan blok referensi yang memiliki radius kelengkungan mendekati kontur panel target. Prosedur ASTM E797 mensyaratkan zero calibration pada blok tersebut, menggunakan couplant yang sama dengan kondisi inspeksi aktual. Memori alat dapat menyimpan kurva kalibrasi ini. Titik benchmark pada panel aktual dengan ketebalan yang telah diverifikasi kemudian digunakan untuk validasi sebelum pemindaian penuh dimulai.

Berapa toleransi ketebalan yang dapat dideteksi alat ini pada aluminium alloy tipis?

Berkat teknologi Auto-V-Path Correction dan dual-element transducer, NOVOTEST UT-1M-ST mampu melakukan pengukuran akurat pada material tipis hingga 0.3 mm. Mode Differential pada alat ini memungkinkan penampilan deviasi langsung terhadap nilai nominal desain, sehingga toleransi sekecil puluhan mikron dapat terdeteksi dan divisualisasikan secara instan.

Apakah hasil pengukuran UT-1M-ST sudah memenuhi persyaratan ASTM E797 untuk dokumentasi resmi?

Sepenuhnya. Alat ini dirancang dengan fitur kalibrasi, penyimpanan data mentah, dan pengaturan yang secara penuh mendukung seluruh klausul praktik standar ASTM E797. Kemampuannya untuk menyimpan hingga 100.000 pembacaan dan mentransfernya ke PC memungkinkan pembuatan laporan inspeksi yang auditable, menjadikannya bukti dokumentasi resmi yang sahih untuk audit sertifikasi kelaikan.

Rekomendasi Alat Ukur

Referensi

1. ASTM International. (2019). Standard Practice for Ultrasonic Pulse-Echo Straight-Beam Contact Testing (ASTM E797-19). ASTM International, West Conshohocken, PA.
2. Federal Aviation Administration. (2020). Advisory Circular 43-1B: Acceptable Methods, Techniques, and Practices – Aircraft Inspection and Repair. U.S. Department of Transportation.
3. Campbell, F. C. (2012). Manufacturing Technology for Aerospace Structural Materials. Elsevier Ltd.
4. ASM International Handbook Committee. (2009). ASM Handbook Volume 17: Nondestructive Evaluation of Materials. ASM International.
5. European Union Aviation Safety Agency. (2021). AMC 20-29: Continuing Structural Integrity Programmes. EASA.
