PCE-IVE 320: Videoscope Teleskopik Untuk Mempercepat Inspeksi Area Sulit Dijangkau Pada Perawatan Otomotif & Industri

Di lapangan, banyak temuan kerusakan bermula dari area yang “tidak kelihatan”: bagian dalam housing, celah rangka, balik panel, rongga mesin, area bawah kendaraan, sampai ruang di ketinggian yang sulit diakses tanpa tangga atau bongkar komponen. Ketika inspeksi hanya mengandalkan senter dan cermin, yang sering terjadi adalah dua ekstrem: teknisi membongkar terlalu banyak (waktu dan biaya naik), atau inspeksi dilakukan seadanya (cacat lolos, akar masalah tidak ketemu).

Risikonya bukan sekadar komplain kualitas. Pada kendaraan dan peralatan industri, keterlambatan menemukan retak, serpihan, kabel aus, atau kebocoran kecil bisa berkembang menjadi downtime panjang, kegagalan fungsi, bahkan potensi bahaya keselamatan. Di sisi quality control, dokumentasi inspeksi yang tidak rapi juga membuat investigasi sulit, apalagi jika tim berbeda shift atau lokasi. Karena itu, kebutuhan alat inspeksi visual yang bisa “membawa mata” ke area sulit dijangkau, sekaligus merekam bukti temuan, menjadi semakin relevan untuk maintenance dan inspection modern. Di sinilah Automotive Tester PCE-IVE 320 bekerja sangat efektif: inspeksi cepat, minim bongkar, dan hasilnya terdokumentasi.

Deskripsi PCE-IVE 320

PCE-IVE 320 adalah videoscope/borescope inspeksi dengan tongkat teleskopik (hingga 2,3 m) yang dirancang untuk diagnosis dan pemantauan area tidak terjangkau pada mesin, peralatan, dan kendaraan. Kamera berada di ujung head yang fleksibel, dilengkapi LED untuk pencahayaan area gelap, dan hasil gambar tampil real-time di monitor LCD 5 inci beresolusi 800 × 480.

Keunggulan kuncinya bukan hanya “bisa melihat”, tetapi juga “bisa membuktikan”: perangkat mendukung foto dan perekaman video ke SD card, sehingga temuan dapat dianalisis ulang, dibagikan ke tim, atau dijadikan lampiran laporan inspeksi. Dengan pencahayaan 12 LED pada head kamera dan kecerahan yang dapat diatur, inspeksi di rongga gelap menjadi jauh lebih stabil dan konsisten.

Fungsi & Kegunaan Produk

Bagian ini menjawab pertanyaan “Bisa dipakai buat apa?” dengan konteks kerja nyata.

Jenis pengukuran (apa yang dihasilkan)

PCE-IVE 320 menghasilkan inspeksi visual berbasis gambar dan video:

• Visualisasi kondisi permukaan, sambungan, celah, atau komponen di area sempit/gelap

• Foto temuan (snapshot) untuk dokumentasi

• Video untuk menangkap gejala dinamis (misalnya getaran, gesekan, aliran, atau gerak komponen)

Fungsi foto/video menjadi penting ketika inspeksi bukan hanya untuk “menemukan”, tetapi juga untuk “meyakinkan” pihak lain: QC, engineer, supervisor, atau customer. Perangkat mendukung penyimpanan melalui SD card 2–32 GB.

Kondisi penggunaan (situasi lapangan yang umum)

PCE-IVE 320 efektif untuk kondisi seperti:

• Area gelap tanpa penerangan memadai (dibantu 12 LED putih di head kamera)

• Area tinggi atau sulit dijangkau tangan (tongkat teleskopik hingga 2,3 m)

• Area sempit yang tidak memungkinkan kamera biasa masuk (head kamera berdiameter kecil)

• Kebutuhan inspeksi cepat tanpa membongkar assembly besar

Masalah yang diselesaikan (contoh aplikasi)

Berikut contoh use-case yang paling sering ditemui pada otomotif dan inspeksi industri:

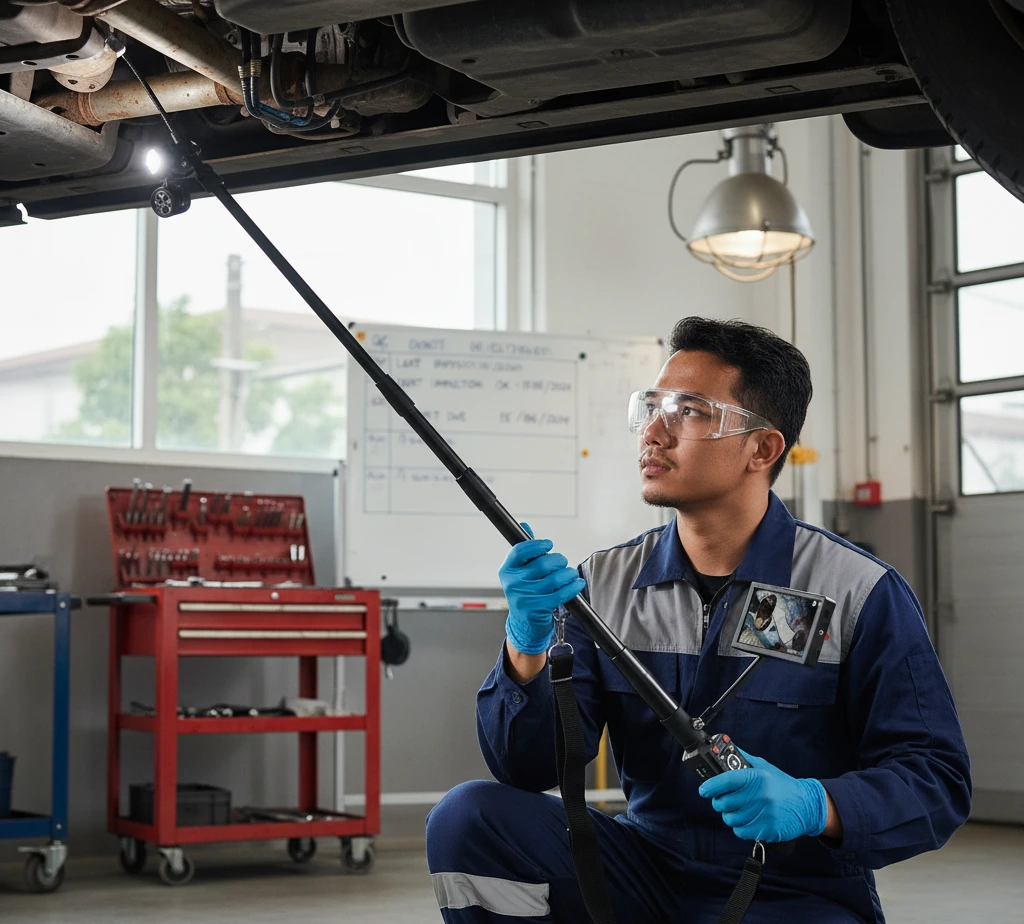

• Inspeksi bawah kendaraan dan underbody: cek kebocoran, kondisi pelindung, korosi, routing kabel/selang, kondisi fastener

• Pemeriksaan rongga mesin: cek serpihan, retak visual, konektor longgar, atau bekas gesekan pada jalur sempit

• Inspeksi area ketinggian: misalnya ducting, jalur kabel overhead, struktur rangka, atau pipa yang posisinya sulit diakses

• Monitoring kondisi komponen: video membantu saat perlu melihat gejala yang muncul hanya ketika komponen bergerak

Catatan penting: fungsi utamanya adalah inspeksi visual. Ia tidak menggantikan alat ukur dimensi presisi, tetapi sangat kuat untuk skrining cepat dan penentuan langkah lanjut (bongkar selektif, perbaikan lokal, atau verifikasi pasca-perbaikan).

Bidang / Industri Pengguna

• Industri otomotif (workshop, body & paint, fleet maintenance, inspeksi pra-serah)

• Manufaktur & fabrikasi (inspeksi internal mesin, assembly line troubleshooting)

• Maintenance & inspection (preventive maintenance, condition monitoring)

• Utilities & fasilitas (HVAC, ducting, area plafon/overhead, jalur kabel)

• Konstruksi & infrastruktur (inspeksi struktur sempit dan area sulit dijangkau)

• Perkapalan & maritim (inspeksi ruang terbatas dan area dengan visibilitas rendah)

• Energi & pembangkit (pemeriksaan area mesin dan instalasi bantu)

Keunggulan / Highlights

• Tongkat teleskopik hingga 2,3 m, membantu menjangkau area tinggi tanpa setup rumit

• Monitor LCD 5 inci (12,7 cm) dengan resolusi 800 × 480 untuk tampilan jelas saat inspeksi

• Head kamera fleksibel untuk mengatur sudut pandang di ruang sempit

• 12 LED putih pada head kamera, kecerahan dapat diatur sesuai kondisi cahaya

• Foto dan perekaman video ke SD card, mendukung dokumentasi temuan dan analisis ulang

• Format video MPEG-4 dengan format rekam ASF, memudahkan pemindahan dan playback

• Opsi pengaturan frame rate dan resolusi rekam untuk menyesuaikan objek inspeksi

• Ada aksesori wheel/guide roller untuk mengurangi risiko gores saat menggeser alat di area sulit

Perbandingan & Posisi Produk

Di lingkungan QC dan maintenance, inspeksi visual sering dimulai dari metode konvensional: senter, cermin, atau kamera ponsel. Metode itu bisa cukup untuk area terbuka, tetapi cepat “mentok” ketika lokasi sempit, gelap, tinggi, atau butuh dokumentasi yang rapi dan berulang.

Dibanding metode manual/konvensional

• Senter + cermin: murah dan cepat, tetapi sudut pandang terbatas, sulit stabil, dan hampir tidak ada rekaman yang konsisten untuk laporan.

• Kamera ponsel: bisa merekam, tetapi sulit masuk ke area sempit, pencahayaan tidak terarah, dan berisiko jatuh/terkontaminasi di area kerja.

Posisi PCE-IVE 320 di kelas alat sejenis

PCE-IVE 320 berada pada kategori videoscope teleskopik untuk inspeksi area sulit dijangkau, dengan fokus pada:

• Reach yang panjang (tongkat hingga 2,3 m)

• Pencahayaan terintegrasi (12 LED adjustable)

• Dokumentasi temuan (foto/video ke SD card)

• Kemudahan dipakai teknisi lapangan tanpa setup rumit

Tabel ringkas berikut menggambarkan manfaat praktisnya, tanpa membandingkan merek lain:

Spesifikasi Teknis

Berikut spesifikasi teknis utama PCE-IVE 320 yang paling relevan untuk engineer, QC, dan teknisi.

Catatan praktis untuk perencanaan kerja: terdapat perbedaan angka diameter kamera antara dokumen (sebagian menyebut 23 mm, sebagian 32 mm). Untuk memastikan alat benar-benar muat pada celah/akses port tertentu, sebaiknya gunakan acuan 23 mm dari manual dan halaman produk resmi PCE Instruments sebagai baseline, lalu validasi kebutuhan clearance di titik inspeksi Anda.

Tata Cara Pemakaian

Berikut langkah ringkas (5–7 langkah) yang jelas untuk workflow inspeksi harian:

1. Persiapan alat
   Pastikan baterai terisi, komponen terpasang rapi, dan SD card sudah tersedia bila ingin merekam.

2. Perakitan (mounting)
   Pasang guide roller (wheel) pada tongkat, sambungkan head kamera, rotary coupling, operating element, handle, lalu pasang monitor dan kencangkan nut.

3. Nyalakan dan atur pencahayaan
   Putar knob untuk menyalakan, mengaktifkan LED, dan mengatur brightness sesuai kondisi rongga inspeksi.

4. Atur posisi layar dan jangkauan tongkat
   Sesuaikan posisi monitor, kemudian extend shaft teleskopik secukupnya. Kunci sambungan dengan rapat agar shaft tidak “meleset” saat dipakai.

5. Arahkan kamera
   Tekuk koneksi fleksibel di head kamera untuk mendapatkan sudut pandang yang tepat, lalu gunakan rotary coupling untuk fine adjustment arah kamera.

6. Ambil bukti (foto/video)
   Dalam mode standby, tombol P/P untuk foto. Untuk mulai recording, gunakan OK sesuai prosedur di perangkat.

7. Akhiri pekerjaan dan amankan data
   Matikan perangkat, lepaskan SD card setelah perangkat tidak merekam, lalu lakukan transfer file untuk laporan. Hindari melepas SD card saat recording untuk mencegah file rusak.

Catatan lapangan: bila Anda tidak perlu video recorder, mematikannya membantu menghemat baterai saat inspeksi panjang.

Cara Kerja / Metode Pengukuran

PCE-IVE 320 bekerja dengan prinsip inspeksi visual berbasis kamera: sensor CMOS di head menangkap citra, LED di sekitar head menyediakan pencahayaan, lalu gambar ditampilkan real-time pada monitor LCD.

Dua aspek desain yang paling berpengaruh pada hasil inspeksi:

• Head kamera fleksibel: memungkinkan sudut pandang berubah tanpa memutar seluruh tongkat, berguna untuk “mengintip” balik sudut atau di balik bracket.

• Tongkat teleskopik: memperluas jangkauan fisik hingga 2,3 m, sehingga inspeksi area tinggi atau area bawah kendaraan bisa dilakukan lebih cepat dan aman.

Untuk dokumentasi, perangkat merekam video (MPEG-4, format ASF) atau menyimpan foto ke SD card. Pengaturan resolusi dan frame rate membantu menyesuaikan jenis objek: frame rate lebih tinggi cocok untuk objek bergerak/fluida, sedangkan lebih rendah bisa cukup untuk inspeksi statis.

Kelengkapan Produk

Berikut kelengkapan (delivery contents) yang umum didapatkan pada paket PCE-IVE 320:

• Unit head kamera

• Monitor LCD 5 inci

• Baterai isi ulang

• Tongkat teleskopik

• Swivel/rotary coupling

• Carrying strap

• SD card 8 GB

• Card reader

• Headphone

• Charging adapter

• User manual

Manfaat bagi Pengguna

• Efisiensi kerja
  Mengurangi waktu bongkar-pasang hanya untuk “cek kondisi”, karena inspeksi bisa dilakukan dari akses kecil atau dari jarak yang lebih aman.

• Peningkatan kualitas keputusan teknis
  Temuan visual yang jelas mempercepat penentuan tindakan: lanjut operasi, perbaikan lokal, atau shutdown terencana.

• Penghematan biaya downtime
  Deteksi dini masalah (retak awal, gesekan, kebocoran kecil, komponen longgar) membantu mencegah kegagalan besar yang biasanya jauh lebih mahal.

• Pengurangan kesalahan inspeksi
  Dengan dokumentasi foto/video, inspeksi tidak berhenti pada opini. Tim bisa cross-check, membandingkan sebelum-sesudah, dan membuat threshold internal yang lebih konsisten.

• Memperkuat laporan QC dan traceability
  File inspeksi bisa menjadi lampiran untuk NCR, preventive action, audit internal, atau komunikasi dengan pihak ketiga.

Konteksnya sejalan dengan praktik inspeksi modern: ketika proses inspeksi makin kompleks, dokumentasi dan standardisasi workflow menjadi kunci agar hasil inspeksi tidak bergantung pada “siapa yang sedang bertugas”. Studi tentang pelaporan borescope di maintenance juga menyorot pentingnya sistem informasi dan dokumentasi untuk mempercepat proses pelaporan dan mengurangi keterlambatan.

FAQ

Untuk apa alat ini digunakan?

Untuk inspeksi visual area sulit dijangkau pada mesin, peralatan, dan kendaraan, termasuk area gelap, sempit, atau di ketinggian.

Apakah pengukuran merusak material?

Tidak. Ini inspeksi visual non-destruktif. Anda hanya mengarahkan kamera ke area target tanpa merusak permukaan.

Bisa digunakan untuk material apa saja?

Bisa untuk berbagai material selama ada line-of-sight yang cukup: logam, plastik, karet, komposit, serta area berdebu atau berminyak (dengan prosedur pembersihan yang sesuai setelah inspeksi).

Apakah perlu kalibrasi?

Tidak seperti alat ukur dimensi, videoscope tidak menuntut kalibrasi angka ukur. Namun, pemeriksaan fungsional rutin tetap disarankan: cek kualitas tampilan, LED, perekaman, serta pastikan waktu dan tanggal benar agar file mudah ditelusuri.

Siapa yang cocok menggunakan alat ini?

Teknisi maintenance, QC inspector, engineer, tim reliability/condition monitoring, serta decision maker yang membutuhkan inspeksi cepat dengan bukti visual untuk memperkuat keputusan.
